รายละเอียดสินค้า:
|
| สินค้า: | จอแสดงผล OLED ขนาด 2.42"(2.4") นิ้ว | การแก้ไข: | 128x64 จุด |
|---|---|---|---|
| โหมดการแสดงผล: | เมทริกซ์แบบพาสซีฟ | เลนส์: | มุมมองทั้งหมด |
| ภาพลักษณะ ดิม: | 71.0(ย) x 43.5(ก) x 6.0(ย) (มม.) | พื้นที่ทํางาน: | 55.01(ย) x 27.5(ก) (มม.) |
| สนามพิกเซล: | 0.43 x 0.43 (มม.) | วิธีการขับขี่: | 1/64 วงจรทํางาน |
| อุณหภูมิในการทำงาน: | -40°C ถึง +70°C | หมายเลขพิน: | 7 พินส่วนหัว |
| อินเตอร์เฟซ: | อินเทอร์เฟซ SPI | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 7 Header Pin จอ OLED สีเหลือง,SPI Interface จอ OLED สีเหลือง,2.42 นิ้ว จอ OLED สีเหลือง |
||
SFOM242YZ7-12864WBYG-01 รายละเอียด.pdf
จอแกรฟิก SPI OLED ขนาด 2.42 นิ้ว
รีบรีวิวสินค้า
คําอธิบาย
SAEF เทคโนโลยี SFOMS242YZ7-12864WBYG-01 เป็นโมดูล OLED แบบกราฟฟิก COB แบบเมทริกแต้ม 128x64 ขนาดพื้นที่ทํางานคือ 2.42 ′′ ตารางคันกับมิติโมดูล 71.0 x 43.5 มม.โมดูล OLED ขนาด 42 นิ้ว มี IC SPD0301, และมีสัดส่วนความแตกต่างสูง 20,000: 1. มีตัวเลือกอินเตอร์เฟซหลายอย่างให้เลือก, รวมถึงอินเตอร์เฟส SPI และ IIC (I2C).ค่าเฉลี่ยคือ 2.8V สีที่ปล่อยได้คือสีขาว เหลือง น้ําเงิน เขียว และสีแดง
SFOMS242YZ7-12864WBYG-01 โมดูล OLED เป็นแบบไม่มีการสัมผัส แต่แผ่นสัมผัสสามารถปรับแต่งได้เครื่องอ่านเงิน, อุปกรณ์มือและเครื่องสั่งอาหารมือถือ เป็นต้น
จอแกรฟิก SPI OLED ขนาด 2.42 นิ้ว
การนิยาม Pin อินเตอร์เฟซ
| PIN | สัญลักษณ์ | คําอธิบาย |
| 1 | GND | สถานที่ของวงจรทางตรรกะ |
| 2 | VDD | การ ส่ง พลังงาน ให้ กับ สงสัยทัศน์ |
| 3 | SCK | การเข้าของนาฬิกาลําดับ |
| 4 | SDA | การใส่ข้อมูลลําดับ |
| 5 | RST | ปินนี้คือการใส่สัญญาณรีเซ็ต เมื่อปินต่ํา การเริ่มต้นของชิปจะดําเนินการ |
|
6 |
DC |
ปินนี้คือปินควบคุม Data/Command เมื่อปินถูกดึงสูงและโหมดอินเตอร์เฟซซีเรียลถูกเลือก เมื่อมันถูกดึงต่ํา, ข้อมูลที่ SDIN จะถูกโอนไปยังบันทึกคําสั่ง. |
| 7 | CS | ชิปเลือก ชิปถูกเลือกเมื่อ CS0 = L |
อัตราการเรตติ้งสูงสุด
|
ปริมาตร |
สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
หมายเหตุ |
| โลตติจ์ไฟฟ้าสําหรับโลจิก | VDD | - 03 | 4 | V | 1, 2 |
| โลเตจไฟฟ้าสําหรับการแสดง | VCC | 8 | 17 | V | 1, 2 |
| อุณหภูมิการทํางาน | TOP | - 40 | 70 | .C | |
| อุณหภูมิในการเก็บ | TSTG | - 40 | 85 | .C | 3 |
| อายุการใช้งาน (220 cd/m2) | 13,000 | - | ชั่วโมง | 4 ((1) | |
| อายุการใช้งาน (200 cd/m2) | 15,000 | - | ชั่วโมง | 4(2) | |
|
อายุการใช้งาน (180 cd/m2) |
16,000 | - | ชั่วโมง |
4(3) |
คุณลักษณะ DC
|
|
สัญลักษณ์ | เงื่อนไข | นาที | แบบ | แม็กซ์ |
หน่วย |
| โลตติจ์ไฟฟ้าสําหรับโลจิก | VDD | 1.65 | 2.8 | 3.3 | V | |
| โลเตจไฟฟ้าสําหรับการแสดง | VCC | 11.5 | 12 | 12.5 | V | |
| การนําเข้าระดับสูง | HIV | 0.8×VDD | - | - | V | |
| การเข้าระดับต่ํา | VIL | - | - | 0.2×VDD | V | |
| ผลิตระดับสูง | VOH | IOUT = 100μA, 3.3MHz | 0.9×VDD | - | - | V |
| ผลิตระดับต่ํา | VOL | IOUT = 100μA, 3.3MHz | - | - | 0.1×VDD | V |
|
กระแสไฟฟ้า VDD VDD = 2.8V, VCC = 12 IREF = 10uA ไม่ แผนที่ติด จอเปิด เปิดทั้งหมด |
IDD |
ความแตกต่าง = FFh |
- |
90 |
110 |
μA |
|
กระแสไฟฟ้า VCC VDD = 2.8V, VCC = 12, IREF = 10uA ไม่มีแผ่น ติดต่อ จอเปิด ทั้งหมดเปิด |
ICC |
- |
450 |
580 |
μA |
|
|
ผลิตในภาค ปัจจุบัน VDD = 2.8V VCC = 12V IREF = 10 uA จอเปิด |
ฉันSEG |
ความแตกต่าง=FFh | 280 | 310 | 340 |
μA |
| ความแตกต่าง=AFh | - | 215 | - | |||
| ความแตกต่าง=7Fh | - | 155 | - | |||
| ความแตกต่าง=3Fh | - | 78 | - | |||
| ความแตกต่าง=0Fh | 20 | - | ||||
|
ปัจจุบันโหมดนอนสําหรับ VDD |
IDD นอน |
VDD = 1.65V ~ 3.3V, VCC = 7V ~ 16V ปิดจอ ไม่ แผนที่ติด |
- |
- |
10 |
μA |
|
ปัจจุบันโหมดนอนสําหรับ VCC |
ICC นอน |
VDD = 1.65V ~ 3.3V, VCC = 7V ~ 16V ปิดจอ ไม่ แผนที่ติด |
- |
- |
10 |
μA |
รายละเอียดไฟฟ้า
|
ลักษณะ |
สัญลักษณ์ | เงื่อนไข | นาที | แบบ | แม็กซ์ | หน่วย | ||
| การบริโภคไฟฟ้าในระบบปกติ | พิกเซลทั้งหมดเปิด | - | 17 | 25 | mA | |||
| การใช้ไฟฟ้าในระบบรอ | โหมดรอคอย 10% พิกเซลเปิด | - | 0.5 | 1.5 | mA | |||
| การบริโภคพลังงานแบบปกติ | พิกเซลทั้งหมดเปิด | - | 71.5 | 97.5 | mW | |||
| การบริโภคพลังงานแบบรอ | โหมดรอคอย 10% พิกเซลเปิด | - | 6.5 | 19.5 | mW | |||
| ความสว่าง | Lbr | - | 90 | 110 | - | cd/m2 | ||
| C.I.E. (ขาว) |
(x) (y) |
ค.ศ. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|||
| ความแตกต่างของห้องมืด | CR | - | 2000:1 | - | - | |||
|
มุมมอง
|
- | 160 | - | - | ระดับ | |||
ลักษณะการกําหนดเวลาของอินเตอร์เฟซลําดับ (SPI 4 สาย)
|
สัญลักษณ์ |
คําอธิบาย | นาที | แม็กซ์ |
หน่วย |
| tcycle | เวลาวงจรของนาฬิกา | 250 | - | ns |
| tAS | เวลาการตั้งค่าที่อยู่ | 150 | - | ns |
| อีเอช | เวลารอที่อยู่ | 150 | - | ns |
| tCSS | ชิป เลือกเวลาการตั้งค่า | 120 | - | ns |
| tCSH | ชิป เลือกเวลารอ | 60 | - | ns |
| tDSW | เขียนเวลาการตั้งค่าข้อมูล | 50 | - | ns |
| tDHW | เขียนเวลารอข้อมูล | 15 | - | ns |
| tCLKL | เวลาต่ํา | 100 | - | ns |
| tCLKH | นาฬิกาสูง | 100 | - | ns |
| tR | เวลาขึ้น | - | 15 | ns |
|
tF |
ช่วงฤดูใบไม้ร่วง | - | 15 |
ns |
สภาพการทดสอบความน่าเชื่อถือ
|
รายการ |
เงื่อนไข |
หลักเกณฑ์ |
| การทํางานในอุณหภูมิสูง | 70.C, 240 ชั่วโมง |
การดําเนินงาน ฟังก์ชันทํางาน |
| การทํางานในอุณหภูมิต่ํา | -40 °C 120 ชั่วโมง | |
| การเก็บรักษาอุณหภูมิสูง | 85.C 120 ชั่วโมง | |
| การเก็บรักษาอุณหภูมิต่ํา | -40 องศาเซลเซียส 120 ชั่วโมง | |
| การทํางานในอุณหภูมิสูง/ความชื้นสูง | 65.C, 90% RH, 120 ชั่วโมง | |
|
โชคความร้อน |
-40°C ~ 85°C (-40°C / 30 นาที; การเดินทาง / 3 นาที; 85°C / 30 นาที; การเดินทาง / 3 นาที) 1 รอบ: 66 นาที, 100 รอบ |

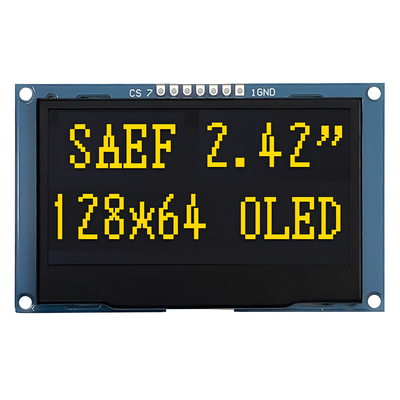

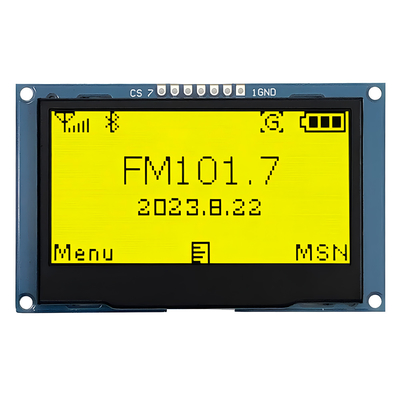

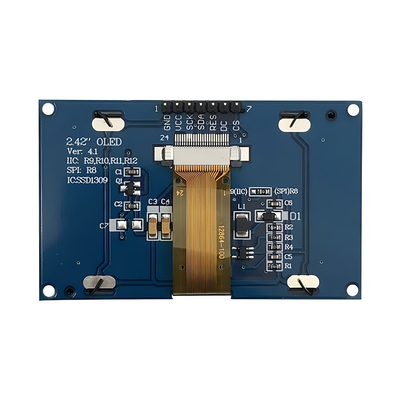

จอแกรฟิก SPI OLED 2.42 นิ้ว ภาพสินค้า
