รายละเอียดสินค้า:
|
| สินค้า: | จอแสดงผล OLED ขนาด 2.42"(2.4") นิ้ว | การแก้ไข: | 128x64 จุด |
|---|---|---|---|
| โหมดการแสดงผล: | เมทริกซ์แบบพาสซีฟ | เลนส์: | มุมมองทั้งหมด |
| ภาพลักษณะ ดิม: | 71.0(ย) x 43.5(ก) x 6.0(ย) (มม.) | พื้นที่ทํางาน: | 55.01(ย) x 27.5(ก) (มม.) |
| สนามพิกเซล: | 0.43 x 0.43 (มม.) | วิธีการขับขี่: | 1/64 วงจรทํางาน |
| อุณหภูมิในการทำงาน: | -40°C ถึง +70°C | หมายเลขพิน: | 7 พินส่วนหัว |
| อินเตอร์เฟซ: | อินเทอร์เฟซ SPI | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | SPI อินเตอร์เฟซ จิราฟิก OLED,จอแสดงภาพ OLED สีเหลือง,2จอ OLED กราฟฟิก ขนาด.4 นิ้ว |
||
SFOM242YZ7-12864WBYG-01 รายละเอียด.pdf
7 ปิน2.42 นิ้ว OLED 128x64 SPI อินเตอร์เฟซ
SAEF เทคโนโลยี SFOMS242YZ7-12864WBYG-01 เป็นโมดูล OLED แบบกราฟฟิก COB แบบเมทริกแต้ม 128x64 ขนาดพื้นที่ทํางานคือ 2.42 ′′ ตกตรงกับมิติโมดูล 71.0 x 43.5 มม.โมดูล OLED ขนาด 42 นิ้ว มี IC SPD0301, และมีสัดส่วนความแตกต่างสูง 20,000: 1. มีตัวเลือกอินเตอร์เฟซหลายอย่างให้เลือก, รวมถึงอินเตอร์เฟส SPI และ IIC (I2C).ค่าเฉลี่ยคือ 2.8V สีที่ปล่อยได้คือสีขาว เหลือง น้ําเงิน เขียว และสีแดง
SFOMS242YZ7-12864WBYG-01 โมดูล OLED เป็นแบบที่ไม่มีการสัมผัส แต่แผ่นสัมผัสสามารถปรับแต่งได้เครื่องอ่านเงิน, อุปกรณ์มือและเครื่องสั่งอาหารมือถือ เป็นต้น
| สินค้า: | 2สกรีน OLED ขนาด 42 นิ้ว | การแก้ไข: | ความละเอียด 128x64 จุด |
|---|---|---|---|
| โหมดการแสดง: | แมทริกซ์แบบปาสิฟ | ออตติกส์: | มุมมองทั้งหมด |
| รูปแบบ Dim: | 71.0(L) X 43.5 ((W) X 6.0 ((T) มม | พื้นที่ทํางาน: | 55.01 ((L) X 27.5 ((W) มม. |
| พิกเซลปิตช์: | 0.43 X 0.43 มิลลิเมตร | วิธีการขับรถ: | 1/64 วงจร งาน |
| อุณหภูมิการทํางาน | -40°C ถึง +70°C | หมายเลขปิน: | 7 ปินหัวข้อ |
| อินเตอร์เฟซ: | SPI, I2C ไม่จําเป็น | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
7 ปิน2.42 นิ้ว OLED 128x64 SPI อินเตอร์เฟซ
การนิยาม Pin อินเตอร์เฟซ
| PIN | สัญลักษณ์ | คําอธิบาย |
| 1 | GND | สถานที่ของวงจรทางตรรกะ |
| 2 | VDD | การ ส่ง พลังงาน ให้ กับ สงสัยทัศน์ |
| 3 | SCK | การเข้าของนาฬิกาลําดับ |
| 4 | SDA | การใส่ข้อมูลลําดับ |
| 5 | RST | ปินนี้คือการใส่สัญญาณรีเซ็ต เมื่อปินต่ํา การเริ่มต้นของชิปจะดําเนินการ |
|
6 |
DC |
ปินนี้คือปินควบคุม Data/Command เมื่อปินถูกดึงสูงและโหมดอินเตอร์เฟซซีเรียลถูกเลือก เมื่อมันถูกดึงต่ํา, ข้อมูลที่ SDIN จะถูกโอนไปยังบันทึกคําสั่ง. |
| 7 | CS | ชิปเลือก ชิปถูกเลือกเมื่อ CS0 = L |
อัตราการเรตติ้งสูงสุด
|
ปริมาตร |
สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
หมายเหตุ |
| โลตติจ์ไฟฟ้าสําหรับโลจิก | VDD | - 03 | 4 | V | 1, 2 |
| โลเตจไฟฟ้าสําหรับการแสดง | VCC | 8 | 17 | V | 1, 2 |
| อุณหภูมิการทํางาน | TOP | - 40 | 70 | .C | |
| อุณหภูมิในการเก็บ | TSTG | - 40 | 85 | .C | 3 |
| อายุการใช้งาน (220 cd/m2) | 13,000 | - | ชั่วโมง | 4 ((1) | |
| อายุการใช้งาน (200 cd/m2) | 15,000 | - | ชั่วโมง | 4(2) | |
|
อายุการใช้งาน (180 cd/m2) |
16,000 | - | ชั่วโมง |
4(3) |
หมายเหตุที่ 1: ความดันทั้งหมดข้างบนนั้นเป็นพื้นฐานของ VSS = 0V
หมายเหตุ 2: เมื่อโมดูลนี้ถูกใช้เกินความจํากัดสูงสุดที่สุทธิข้างต้น โมดูลอาจแตกเป็นถาวรเป็นที่ปรารถนาที่จะใช้โมดูลนี้ตามเงื่อนไขตามส่วนที่ 3ภาพและคุณสมบัติไฟฟ้า หากโมดูลนี้ใช้เกินสภาพนี้ อาจเกิดการทํางานผิดปกติของโมดูล และความน่าเชื่อถือของโมดูลอาจเสื่อมลง
หมายเหตุ 3: ระยะอุณหภูมิที่กําหนดไม่ได้รวมตัวขั้วขั้ว
อุณหภูมิของเครื่องขั้วควรออก 80.C
หมายเหตุที่ 4: (1) การตั้งค่า 220 cd/m2
- การตั้งค่าความแตกต่าง: 0x44
- เฟรมเรท: 105Hz
- การตั้งค่าแรง: 1/64
(2) การตั้งค่า 200 cd/m2
- การตั้งค่าความแตกต่าง: 0x3e
- เฟรมเรท: 105Hz
- การตั้งค่าแรง: 1/64
(3) การตั้งค่า 180 cd/m2
- การตั้งค่าความแตกต่าง: 0x37
- เฟรมเรท: 105Hz
- การตั้งค่าแรง: 1/64
คุณลักษณะ DC
|
ลักษณะ |
สัญลักษณ์ | เงื่อนไข | นาที | แบบ | แม็กซ์ |
หน่วย |
| โลตติจ์ไฟฟ้าสําหรับโลจิก | VDD | 1.65 | 2.8 | 3.3 | V | |
| โลเตจไฟฟ้าสําหรับการแสดง | VCC | 11.5 | 12 | 12.5 | V | |
| การนําเข้าระดับสูง | HIV | 0.8×VDD | - | - | V | |
| การเข้าระดับต่ํา | VIL | - | - | 0.2×VDD | V | |
| ผลิตระดับสูง | VOH | IOUT = 100μA, 3.3MHz | 0.9×VDD | - | - | V |
| ผลิตระดับต่ํา | VOL | IOUT = 100μA, 3.3MHz | - | - | 0.1×VDD | V |
|
กระแสไฟฟ้า VDD VDD = 2.8V, VCC = 12 IREF = 10uA ไม่ แผนที่ติด จอเปิด เปิดทั้งหมด |
IDD |
ความแตกต่าง = FFh |
- |
90 |
110 |
μA |
|
กระแสไฟฟ้า VCC VDD = 2.8V, VCC = 12, IREF = 10uA ไม่มีแผ่น ติดต่อ จอเปิด ทั้งหมดเปิด |
ICC |
- |
450 |
580 |
μA |
|
|
ผลิตในภาค ปัจจุบัน VDD = 2.8V VCC = 12V IREF = 10 uA จอเปิด |
ฉันSEG |
ความแตกต่าง=FFh | 280 | 310 | 340 |
μA |
| ความแตกต่าง=AFh | - | 215 | - | |||
| ความแตกต่าง=7Fh | - | 155 | - | |||
| ความแตกต่าง=3Fh | - | 78 | - | |||
| ความแตกต่าง=0Fh | 20 | - | ||||
|
ปัจจุบันโหมดนอนสําหรับ VDD |
IDD นอน |
VDD = 1.65V ~ 3.3V, VCC = 7V ~ 16V ปิดจอ ไม่ แผนที่ติด |
- |
- |
10 |
μA |
|
ปัจจุบันโหมดนอนสําหรับ VCC |
ICC นอน |
VDD = 1.65V ~ 3.3V, VCC = 7V ~ 16V ปิดจอ ไม่ แผนที่ติด |
- |
- |
10 |
μA |
รายละเอียดไฟฟ้า
|
ลักษณะ |
สัญลักษณ์ | เงื่อนไข | นาที | แบบ | แม็กซ์ | หน่วย | ||
| การบริโภคไฟฟ้าในระบบปกติ | พิกเซลทั้งหมดเปิด | - | 17 | 25 | mA | |||
| การใช้ไฟฟ้าในระบบรอ | โหมดรอคอย 10% พิกเซลเปิด | - | 0.5 | 1.5 | mA | |||
| การบริโภคพลังงานแบบปกติ | พิกเซลทั้งหมดเปิด | - | 71.5 | 97.5 | mW | |||
| การบริโภคพลังงานแบบรอ | โหมดรอคอย 10% พิกเซลเปิด | - | 6.5 | 19.5 | mW | |||
| ความสว่าง | Lbr | - | 90 | 110 | - | cd/m2 | ||
| C.I.E. (ขาว) |
(x) (y) |
ค.ศ. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|||
| ความแตกต่างของห้องมืด | CR | - | 2000:1 | - | - | |||
|
มุมมอง |
- | 160 | - | - | ระดับ | |||

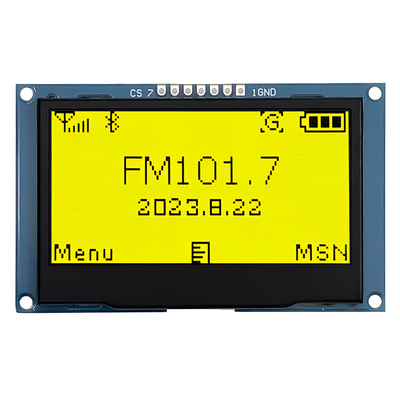

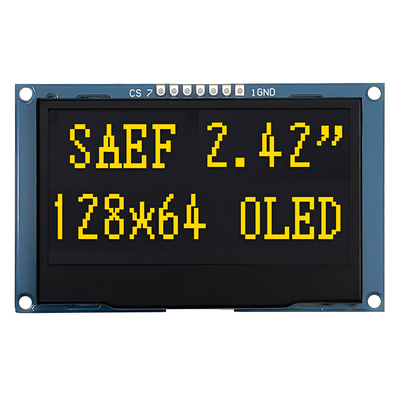

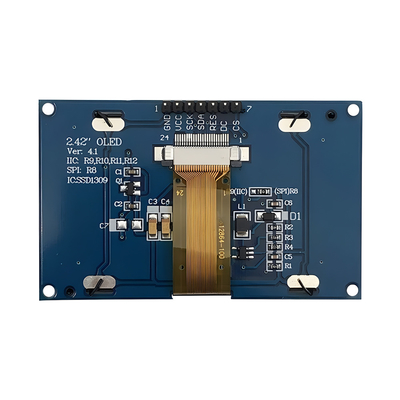

7 ปิน2.42 นิ้ว OLED 128x64 SPI Interface ภาพสินค้า
อุปกรณ์โรงงานและใบรับรอง
