รายละเอียดสินค้า:
|
| สินค้า: | โมดูลจอแสดงผล OLED ขนาด 0.96 นิ้ว | การแก้ไข: | กราฟิก 128x64 |
|---|---|---|---|
| ไอซีไดร์เวอร์: | SSD1306BZ หรือเทียบเท่า | ภาพลักษณะ ดิม: | 26.7x19.26x1.41 (มิลลิเมตร) |
| แสดงสี: | สีขาวและสีฟ้าเป็นตัวเลือก | หน้าจอสัมผัส: | ไม่มีหน้าจอสัมผัส (อุปกรณ์เสริม) |
| ดูทิศทาง: | มุมมองทั้งหมด | อินเตอร์เฟซ: | 6800, 8080, SPI, I2C |
| การเชื่อมต่อ: | การผสมผสาน/ฮอตบาร์ (สามารถปรับแต่ง) | หมายเลขพิน: | 30 ปิน (สามารถปรับแต่งได้) |
| เวลาชีวิต: | 50,000 ชั่วโมง @60cd/m2 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | โมดูลจอ OLED อินเตอร์เฟซ SPI,โมดูลจอแสดงผล OLED ขนาด 0.96 นิ้ว,โมดูลจอ OLED ขนาด 128x64 |
||
0.96 นิ้ว OLED Display SPI อินเตอร์เฟซ
รีบรีวิวสินค้า
คําอธิบาย

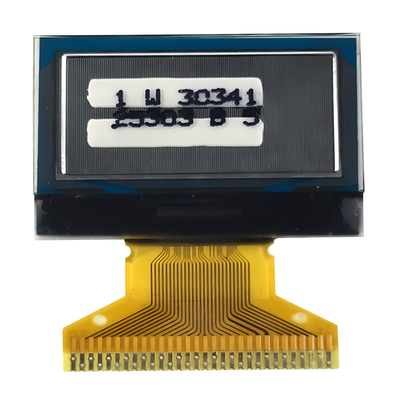

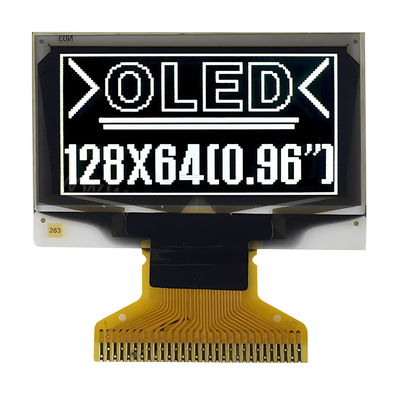

SF-OS096HX-12864W-01 เป็นโมดูลจอ OLED กราฟิก COG ความละเอียด 128x64 ขนาดเส้นแยก 0.96 นิ้ว โมเดลนี้ถูกออกแบบเป็นเกรดผู้บริโภค ซึ่งมีข้อดีของราคาที่แข่งขันโมดูลถูกสร้างขึ้นในกับ SSD1306 IC; มันรองรับ 6800, 8080, I2C และ 4-สาย SPI วงจรลําดับ. ความแรงดันการให้บริการสําหรับโลจิกคือ 3V, ความแรงดันการให้บริการสําหรับจอคือ 7.5V, จอที่มี 50% กระบวนการตรวจสอบปานที่ 6mA @ 7.5Vcc (มูลค่าทั่วไป)การขับรถ 1/64
SF-OS096HX-12864W-01 โมดูล COG Graphic OLED ขนาด 0.96 นิ้วนี้เหมาะสําหรับอุปกรณ์สวมใส่, แอปพลิเคชั่นบ้านฉลาด และอื่นๆ โมดูลนี้สามารถทํางานได้ในอุณหภูมิจาก -40 °C ถึง +70 °Cอุณหภูมิการเก็บรักษาของมันอยู่ระหว่าง -40°C ถึง +85°C.
ข้อดีของสินค้า
SAEF Technology เป็นผู้จัดจําหน่ายโมดูล OLED อย่างมืออาชีพ เราให้บริการหลายรูปแบบของโมดูล OLED แมตริกซ์ปาซิฟิคมาตรฐาน (PMOLED) / โมดูล OLED แมตริกซ์ดอท และโมดูล OLED แคร์แคร์แคร์แคร์เครื่องแสดงภาพ OLED และแผ่นแสดงภาพ OLEDองค์ประกอบทางกลประกอบด้วย ชิปบนบอร์ด (COB) ชิปบนแก้ว (COG) และ TAB (Tape Automated Bonded) ประเภท ลูกค้าสามารถปรับปรุงการใช้งานจาก STN LCD เป็น OLED ง่ายโมดูล SAEF OLED มีข้อดีสําคัญทั้งหมด:
0.96 นิ้ว หน้าจอ OLED หนา
การนิยาม Pin อินเตอร์เฟซ
| พินโน่ | สัญลักษณ์ | ประเภท | การอธิบายหน้าที่ | |||||
| 1 | NC ((GND) | P | มันควรถูกเชื่อมต่อกับพื้นที่ภายนอก | |||||
| 2 | C2P |
ฉัน |
C1P/C1N-Pin สําหรับตัวประกอบปั๊มชาร์จ C2P/C2N-Pin สําหรับตัวประกอบปั๊มชาร์จ เชื่อมต่อกันด้วยตัวประกอบไฟฟ้า พวกเขาต้องลอยเมื่อปั๊มชาร์จไม่ใช้งาน |
|||||
| 3 | C2N |
ตามที่กล่าวไว้ข้างต้น |
||||||
| 4 | C1P | ตามที่กล่าวไว้ข้างต้น | ||||||
| 5 | C1N | ตามที่กล่าวไว้ข้างต้น | ||||||
|
6 |
VBAT |
P |
พัสดุพลังงานสําหรับวงจรควบคุมปั๊มชาร์จ มันต้องเชื่อมต่อกับแหล่งไฟฟ้าภายนอกเมื่อปั๊มการชาร์จถูกใช้ มันต้องลอยเมื่อปั๊มการชาร์จไม่ได้ถูกใช้ |
|||||
| 7 | NC | NC | ||||||
| 8 | VSS | P | พินการ์ด มันต้องเชื่อมต่อกับพื้นที่ภายนอก | |||||
| 9 | VDD | P | พินพลังงานสําหรับวงจรโลจิก มันต้องเชื่อมต่อกับแหล่งไฟภายนอก | |||||
| 10 | BS0 | อินเตอร์เฟซ เลือกพิน | ||||||
| 11 | BS1 | อินเตอร์เฟซ เลือกพิน | ||||||
| 12 | BS | อินเตอร์เฟซ เลือกพิน | ||||||
| 13 | CS# | ฉัน | ชิป เลือกปินการเข้า | |||||
| 14 | RES# | ฉัน | ปินการเข้ารีเซ็ตฮาร์ดแวร์ เติม ลง | |||||
|
15 |
D/C# |
ฉัน |
นี่คือปินควบคุมข้อมูล/คําสั่ง เมื่อสตาร์ทถูกดึง HIGH ข้อมูลที่ D[7:0] เป็นข้อมูล เมื่อพินถูกดึงลง ข้อมูลที่ D[7:0] เป็นคําสั่ง ในโหมด I2C พินนี้ทําหน้าที่เป็น SA0 สําหรับส่วนที่อยู่ของ slave เมื่อ 3 สายการเชื่อมต่อลําดับที่ได้รับการคัดเลือก pin นี้ต้องเชื่อมต่อกับ VSS |
|||||
|
16 |
R/W# |
ฉัน |
อ่าน / เขียนเลือก pin. การเลือกปินนี้ต้องเชื่อมต่อ |
|||||
|
17 |
## |
ฉัน |
ปินเปิดอ่าน/เขียน การเลือกปินนี้ต้องเชื่อมต่อ |
|||||
| 18 | D0 |
I/O |
เหล่านี้คือบัสข้อมูลแบบสองทิศ 8 บิท ที่จะเชื่อมต่อกับบัสข้อมูลของไมโครโปรเซสเซอร์ เมื่อเลือกโหมดอินเตอร์เฟซซีเรียล D2 ควรรักษา NC, D1 จะเป็นข้อมูลการเข้าซีเรียล: SDIN, D0 จะเป็นข้อมูลการเข้าซีเรียล: SCLK เมื่อเลือกโหมด I2C, D2, D1 ควรถูกผูกเข้าด้วยกันและใช้เป็น SDA และ D0 คือการเข้าเวลาลําดับ, SCL |
|||||
| 19 ~ 25 | D1 ~ D7 |
เหล่านี้คือบัสข้อมูลแบบสองทิศ 8 บิท ที่จะเชื่อมต่อกับบัสข้อมูลของไมโครโปรเซสเซอร์ เมื่อเลือกโหมดอินเตอร์เฟซซีเรียล D2 ควรรักษา NC, D1 จะเป็นข้อมูลการเข้าซีเรียล: SDIN, D0 จะเป็นข้อมูลการเข้าซีเรียล: SCLK เมื่อเลือกโหมด I2C, D2, D1 ควรถูกผูกเข้าด้วยกันและใช้เป็น SDA และ D0 คือการเข้าเวลาลําดับ, SCL |
||||||
|
26 |
IREF |
ฉัน |
สมาชิกปัจจุบันสําหรับการปรับความสว่าง นี่คือปินมาตรฐานกระแสไฟฟ้าออกส่วนหนึ่ง ผ่าตัดควรเชื่อมต่อระหว่างปินนี้และ VSS วางกระแสไฟฟ้าสูงสุด 12.5 uA |
| 27 | VCOMH | O |
สัญญาณ COM ปิดการเลือกระดับความกระชับกําลัง คอนเดซเตอร์ควรถูกเชื่อมต่อระหว่างปินและ VSS |
|
28 |
VCC |
P |
พลังงานไฟฟ้าสําหรับความดันขับเคลื่อน OLED หน่วยประปาควรเชื่อมต่อระหว่างปินนี้และ VSS เมื่อใช้ปั๊มชาร์จ มันต้องเชื่อมต่อกับแหล่งไฟภายนอกเมื่อปั๊มชาร์จไม่ได้ใช้ |
| 29 | VLSS | P | นี่คือปินพื้นแบบแอนาล็อก มันควรถูกเชื่อมต่อกับ VSS ทางภายนอก |
| 30 | NC ((GND) | P | มันควรถูกเชื่อมต่อกับพื้นที่ภายนอก |
อัตราการเรตติ้งสูงสุด
| ลักษณะ | สัญลักษณ์ | ค่าธรรมดา | หน่วย | หมายเหตุ | ||
| MIN | TYP | MAX | ||||
| ความดันไฟฟ้า ((1) | VDD | - 03 | - | +40 | V | 1,2 |
| ความดันไฟฟ้า ((2) | VBAT | - 03 | - | 4.5 | V | 1,2 |
| ความดันไฟฟ้า ((3) | VCC | 0 | - | 15.0 | V | 1,2 |
| อุณหภูมิการทํางาน | TOPR | - 40 | - | +70 | 0C | |
| อุณหภูมิในการเก็บ | TSTG | - 40 | - | + 85 | 0C | 3 |
| อายุการใช้งาน (120 cd/m2) | 10000 | - | - | ชั่วโมง | 4 | |
| อายุการใช้งาน (80 cd/m2) | 30000 | - | - | ชั่วโมง | 4 | |
| อายุการใช้งาน (60 cd/m2) | 50000 | - | - | ชั่วโมง | 4 | |
หมายเหตุที่ 1: ทั้งหมดของความกระชับกําลังด้านบนบนคือบนพื้นฐานของ VSS = 0V
หมายเหตุที่ 2: เมื่อโมดูลนี้ใช้เกินความจํากัดสูงสุดที่สุทธิข้างบน อาจเกิดการแตกของโมดูลอย่างถาวร นอกจากนี้สําหรับการทํางานปกติเป็นที่ปรารถนาที่จะใช้โมดูลนี้ภายใต้เงื่อนไขตามส่วนที่ 9-1ถ้าโมดูลนี้ใช้เกินสภาพนี้ โมดูลอาจทํางานผิดปกติ และความน่าเชื่อถือของโมดูลอาจเสื่อมลง
หมายเหตุที่ 3: ระยะอุณหภูมิที่กําหนดไม่ได้รวมตัวขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้ว
หมายเหตุที่ 4: VCC = 9.0V, Ta = 25 °C, 50% กระดานหมากรุก
ช่วงเวลาใช้งานปลายถูกกําหนดเป็น 50% ของความสว่างเริ่มต้นที่ได้รับ ความยาวเวลาใช้งานเฉลี่ยในอุณหภูมิห้องถูกประเมินโดยการทํางานเร่งในสภาพอุณหภูมิสูง
คุณสมบัติไฟฟ้าแบบ DC
| สัญลักษณ์ | ปริมาตร | สภาพการทดสอบ | ค่าธรรมดา | หน่วย | ||
| MIN | TYP | MAX | ||||
| VDD | โลจิกฟอร์มวอลเตจ | - | 1.65 | 2.8 | 3.3 | V |
| VBAT | ความดันไฟฟ้าของตัวควบคุมปั๊มชาร์จ | เปิดปั๊มชาร์จภายใน | 3.5 |
- |
4.2 | V |
| VCC | ความดันการทํางานสําหรับ OLED (ผลิตโดยปั๊มการชาร์จ) | เปิดปั๊มชาร์จภายใน | 7.0 | 7.5 | V | |
| VCC | ความดันทํางานสําหรับ OLED (มอบจากภายนอก) | ปิดการใช้งานปั๊มชาร์จภายใน | 8.5 | 9.0 | 9.5 | V |
| HIV | ระดับการใส่โลจิกสูง | 0.8*VDD | - | - | V | |
| VIL | ระดับการเข้า logic ที่ต่ํา | - | - | 0.2*VDD | V | |
| VOH | ระดับผลิตโลจิกสูง | IOUT = 100μA, 3.3MHz | 0.9*VDD | - | - | V |
| VOL | ระดับการออกโลจิกต่ํา | IOUT = 100μA, 3.3MHz | - | - | 0.1*VDD | V |
| IDD นอน | IDD ปัจจุบันโหมดนอน | - | - | 10 | uA | |
| IBAT นอน | IBAT ปัจจุบันในโหมดนอน | - | - | 10 | uA | |
| ICC นอน | ICC ปัจจุบันในโหมดนอน | - | - | 10 | uA | |
| IDD | กระแสไฟฟ้า VDD | - | 50 | 150 | uA | |
| ICC |
กระแสไฟฟ้า VCC (VCC ส่งจากภายนอก) |
VDD = 2.8V, VCC = 9V พื้นที่แสดง 100% เปิด |
- |
9.0 | 15.0 | mA |
|
IBAT |
IBAT กระแสไฟฟ้า (VCC ผลิตโดยปั๊มการชาร์จ) |
VDD = 2.8V, VCC = 7.25V พื้นที่แสดง 100% เปิด |
- |
25.6 |
32.0 |
mA |
คุณสมบัติทางแสง
| สัญลักษณ์ | ปริมาตร | สภาพ | ค่าธรรมดา | หน่วย | ||
| MIN | TYP | MAX | ||||
| Lbr |
ความสว่าง (VCC ส่งจากภายนอก) |
120 |
- |
- |
cd/m2 | |
|
Lbr |
ความสว่าง (VCC ผลิตโดยปั๊มการชาร์จ) |
80 |
120 |
- |
cd/m2 |
|
| (x) | C.I.E. (ขาว) | ค.ศ. 1931 | 0.25 | 0.29 | 0.33 | |
| (y) | 0.27 | 0.31 | 0.35 | |||
| CR | ความแตกต่างของห้องมืด | - | 2000:1 | - | ||
| มุมมอง | - | 160 | - | ระดับ | ||
