รายละเอียดสินค้า:
|
| สินค้า: | 2โมดูล LCD TFT ขนาด.8 นิ้ว | การแก้ไข: | 240X320 |
|---|---|---|---|
| อินเตอร์เฟซ: | RGB/MCU | หน้าจอสัมผัส: | ด้วยหน้าจอสัมผัสแบบ Resistive |
| ดูทิศทาง: | 12 นาฬิกา | หมายเลขพิน: | 50 PIN |
| การเชื่อมต่อ: | การเชื่อมต่อแบบ FPC | ความส่องสว่างของพื้นผิว: | 280-350 ซีดี/ตรม |
| อุณหภูมิในการทำงาน: | -20℃ ถึง +70℃ | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 2.8 นิ้ว TFT LCD หน้าจอสัมผัส,240*320 พิกเซลจอสัมผัส TFT LCD,MCU Interface Resistive Touchscreen TFT LCD ช่องจอสัมผัส |
||
240x320 2.8 "จอสัมผัส TFT LCD
รีบรีวิวสินค้า
คําอธิบาย
SF-TC280P-9413B-T เป็นโมดูล TFT LCD มีขนาดเส้นแยก 2.8 นิ้ว, 240xRGBx320, จอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอ0 x 69.2 x 3.5mm และขนาดพื้นที่ที่ใช้งาน 43.2 x 57.6 mm; SF-TC280P-9413B-T LCD TFT มีการบูรณาการกับตัวควบคุม ILI9341V บนโมดูล, และความกระชับกําลังไฟฟ้าตัวกฎหมายของมันอยู่ในช่วง 2.6V ถึง 3.3V.
SF-TC280P-9413B-T เป็นโมดูล LCD รูปแบบรูปภาพ มีความสว่าง 350 cd/m2 หากคุณต้องการใช้มันในรูปแบบภูมิทัศน์ หรือเพิ่มความสว่าง โปรดติดต่อเราเพื่อการสนับสนุนทางเทคนิคเพิ่มเติม
240x320 2.8 "จอสัมผัส TFT LCD
คําอธิบายรหัส PIN
| ไม่ | PIN NAME | I/O | คําอธิบาย |
| 1 | LED-K | ฉัน | แคทโดด LED |
| 2 | LED-A1 | ฉัน | แอนโด LED |
| 3 | LED-A2 | ฉัน | แอนโด LED |
| 4 | LED-A3 | ฉัน | แอนโด LED |
| 5 | LED-A4 | ฉัน | แอนโด LED |
| 6 | IM0 | ฉัน | เลือกระบบอินเตอร์เฟซ1 |
| 7 | IM1 | ||
| 8 | IM2 | ||
| 9 | IM3 | ||
| 10 | กําหนดใหม่ | ฉัน | ปินรีเซ็ต |
| 11 | VSYNC | ฉัน | สัญลักษณ์ปรับสync แบบตั้งในอินเตอร์เฟซ RGB |
| 12 | HSYNC | ฉัน | สัญญาณปรับปรุงระดับขอบตรงในอินเตอร์เฟซ RGB |
| 13 | DOTCLK | ฉัน | สัญญาณนาฬิกาจุดสําหรับการทํางานของอินเตอร์เฟซ RGB |
| 14 | DE | ฉัน | สัญญาณเปิดข้อมูลสําหรับการทํางานของอินเตอร์เฟซ RGB |
| 15-32 | DB0-DB17 | I/O | ข้อมูล 18 บิต-ขนาน |
| 33 | SDO | I/O | สัญญาณการออกลําดับ |
| 34 | SDI | I/O | ข้อมูลจะออกบนขอบตกของสัญญาณ SCL |
| 35 | RD | ฉัน | อ่าน สัญลักษณ์สตร็อบ ปินการเข้า |
| 36 | WR | ฉัน | เขียนสัญลักษณ์สตร็อบปินการเข้า |
| 37 | D/CX ((SCL) | ฉัน |
ปินนี้ใช้เป็นนาฬิกาอินเตอร์เฟซซีเรียลใน 3-wrie 9 บิต / อินเตอร์เฟซข้อมูลเรียงลําดับ 8 บิต 4wrie |
| 38 | CSX | ฉัน | สัญญาณเลือกชิป |
| 39 | TE | O |
การฉีกผลผลิตปินเพื่อร่วมกัน MPU สําหรับกรอบ การเขียน เริ่มด้วยคําสั่ง S/W |
| 40 | IOVCC | ฉัน | พลังงานไฟฟ้า 1.8V / 2.8V โวลเตชั่น |
| 41 | IOVCC | ฉัน | พลังงานไฟฟ้า 1.8V / 2.8V โวลเตชั่น |
| 42 | VCC | ฉัน | พลังงานไฟฟ้า 2.8V โวลเตชั่น |
| 43 | GND | - | ดิน |
| 44 | XR | ฉัน | สัญญาณการเข้าพานีลสัมผัส |
| 45 | YD | ฉัน | สัญญาณการเข้าพานีลสัมผัส |
| 46 | XL | ฉัน | สัญญาณการเข้าพานีลสัมผัส |
| 47 | YU | ฉัน | สัญญาณการเข้าพานีลสัมผัส |
| 48 | GND | - | ดิน |
| 49 | GND | - | ดิน |
| 50 | GND | - | ดิน |
อัตราการเรตติ้งสูงสุด
| รายการ | สัญลักษณ์ | มูลค่า | หน่วย |
| ความดันไฟฟ้าสําหรับโลจิก | VDD | 2.6~33 | V |
| ความดันการเข้า | ไวน์ | VDD + 03 | V |
| อุณหภูมิการทํางาน | ท็อป | -20 ถึง 70 | °C |
| อุณหภูมิการเก็บรักษา | Tstg | -30 ถึง 80 | °C |
คุณสมบัติ DC (VDD=2.8V,Ta=25°C)
| รายการ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | สภาพการทดสอบ |
| โลตติจ์ทํางาน | VDD | 2.6 | 2.8 | 3.3 | V | - |
| กระแสไฟฟ้า | IDD | - | - | 5 | mA | VDD = 2.8V, Ta = 25 °C |
| ความดันการเข้า | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| กระแสการรั่วไหลทางเข้า | IIL | - 1 คน0 | - | 1.0 | mA | VIN=VDD หรือ VSS |
ไฟหลัง คุณสมบัติไฟฟ้าและแสง
| รายการ | สัญลักษณ์ | MIN | TYP | MAX | UNIT |
การทดสอบ สภาพ |
หมายเหตุ |
| โลเตชั่นไฟฟ้า | Vf | 3.0 | 3.2 | 3.4 | V | If=80 mA | - |
| กระแสไฟฟ้า | ถ้า | - | 80 | - | mA | - | - |
| ความดันกลับ | Vr | - | - | 5 | V | - | |
| การสูญเสียพลังงาน | Pd | - | 256 | - | mW | - | |
| ความเข้มแสงสําหรับ LCM |
- |
280 | 320 | 350 | Cd/m2 | If=80mA | - |
| ความเหมือนกันสําหรับ LCM | - | 80 | - | - | % | If=80mA | - |
| สีไฟหลัง | สีขาว | ||||||
รายละเอียดของแผ่นจอสัมผัส
| รายการ | สัญลักษณ์ | นาที | ชนิด | แม็กซ์ | หน่วย | คําสังเกต |
| ความโปร่งใส | - | - | 82 | - | % | JIS K-7105 |
| หมอก | - | - | 1 | - | % | JIS K-7105 |
| ความแข็งของพื้นผิว | - | - | 3 | - | H | 150gf 45° |
| ความแข็งแรงในการเปลือก FPC | - | 5 | - | N | ยกขึ้น 90° | |
| การบิด FPC | - | - | 3 | - | วงจร | R=1.0, 90° |
| พลังการเข้า | - | - | 50 | gf | - | |
| ความดันเฉพาะ | V touch | 7 | V | DC | ||
| ความต้านทานแกน X | Rx | 150 | 550 | FPC PIN | ||
| ความต้านทานแกน X | รี | 300 | 900 | |||
| ความเป็นเส้นตรง | - | - | ± 15 | ± 20 | % | - |
| พูดคุยกัน | - | - | - | 20 | ms | - |
| ความต้านทานต่อการปิด | Ri | 10 | - | - | MΩ | - |
| บทความ ชีวิต | - | 1,00,000 | - | - | ช่วงเวลา | - |
| อายุการใส่ | - | 1,000,000 | - | - | ช่วงเวลา | - |
คุณสมบัติทางแสง
| ไม่ ไม่ | รายการ | สัญลักษณ์ | เงื่อนไข | รายละเอียด | หน่วย | หมายเหตุ | |||
| นาที | แบบ | แม็กซ์ | |||||||
| 1 | เวลาตอบสนอง | Tr+Tf | 25°C | - | 15 | - | นางสาว | (1) ((2) | |
| 2 | การส่ง (ด้วย PL) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | อัตราความแตกต่าง | Cr |
θ=0 มุมมองปกติ |
- | 500 | - | - | (1) (((3) | |
| 4 |
การดู มุม
|
ฮอร์ | θR | CR>10 | - | 60 | - | กรด | - |
| θL | - | 60 | - | ||||||
| เวอร์ | Θ+ | - | 45 | - | |||||
| ธ- | - | 60 | - | ||||||

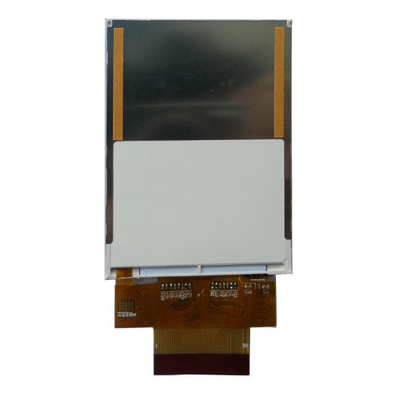

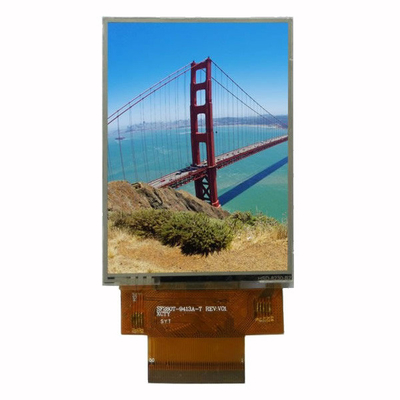

240x320 2.8" สกรีนสัมผัส TFT LCD รูปภาพสินค้า
