รายละเอียดสินค้า:
|
| สินค้า: | 4หน้าจอสัมผัส TFT ขนาด 0.3 นิ้ว | การแก้ไข: | 480x854 |
|---|---|---|---|
| หน้าจอสัมผัส: | แผงสัมผัสแบบคาปาซิทีฟ (CTP) | ดูทิศทาง: | มุมมองเต็ม IPS |
| ไอซีไดร์เวอร์: | NT35512 | หมายเลขพิน: | 24 พิน |
| การเชื่อมต่อ: | ZIF | ความส่องสว่างของพื้นผิว: | 250 cd/m2 (นิต) |
| อินเตอร์เฟซ: | มิปิ | อายุการใช้งาน LED: | 40,000 ชม |
| ไอซีไดรเวอร์ CTP:: | GT9137 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | NT35512 โมดูลจอ LCD TFT,4โมดูลจอ LCD TFT ขนาด.3 นิ้ว,โมดูลจอ LCD IPS TFT |
||
โมดูลจอ LCD TFT จอสัมผัสขนาด 4.3 " ผิวหน้า MIPI
รีบรีวิวสินค้า
คําอธิบาย
SF-TC430H-8579A-CT เป็นหน้าจอ TFT-LCD ขนาด 4.3 นิ้ว มีความละเอียด 480x854 พิกเซลและความสว่าง 250 cd/m2 หน่วยนี้ใช้คอนโทรเลอร์ IC NT35512 รองรับอินเตอร์เฟซ MIPIมิติของโมดูลของจอคือ 63.5 ((W) x 108 ((H) x 3.1 ((T) mm, และพื้นที่ที่ใช้งานคือ 53.57 ((W) x 95.3 ((H) mm. ระยะความแรงกดไฟในการให้บริการสําหรับอานาล็อกคือ 2.6V ถึง 3.3V; ค่าเฉพาะอย่างยิ่งคือ 2.8V.
โมดูลจอนี้ใช้จอ IPS ทําให้ผู้ใช้สามารถมองจอได้ชัดเจนในมุมกว้าง โมดูล SF-TC430H-8579A-CT สามารถทํางานได้ในอุณหภูมิจาก -20 °C ถึง +70 °Cอุณหภูมิการเก็บรักษาของมันอยู่ระหว่าง -30 °C ถึง +80 °C.

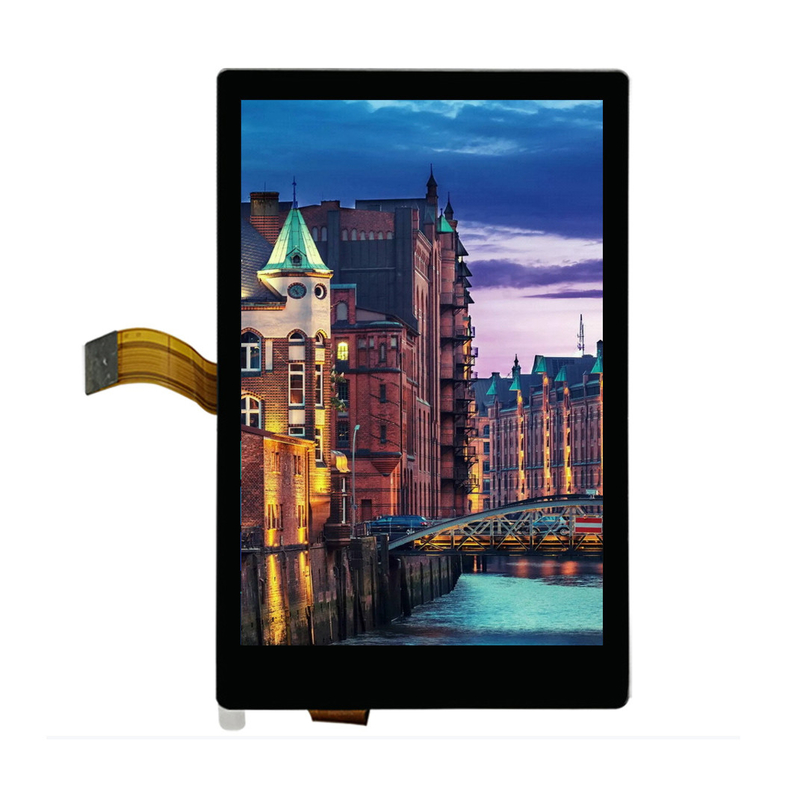

4.3 นิ้ว รูปภาพ IPS 480x854 จุด จอสัมผัส TFT LCD
คําอธิบายรหัส PIN
| ไม่ | PIN NAME | I/O | คําอธิบาย |
| 1 | MIPI_TCN | ฉัน | สัญญาณนาฬิกา DSI-CLK |
| 2 | MIPI_TCP | ฉัน | สัญญาณนาฬิกา DSI-CLK+ |
| 3 | GND | ฉัน | ดิน |
| 4 | MIPI_TDN0 | ฉัน | DSI-D0- สัญญาณข้อมูล |
| 5 | MIPI_TDP0 | ฉัน | สัญญาณข้อมูล DSI-D0+ |
| 6 | GND | ฉัน | ดิน |
| 7 | MIPI_TDP1 | ฉัน | สัญญาณข้อมูล DSI-D1+ |
| 8 | MIPI_TDN1 | ฉัน | DSI-D1- สัญญาณข้อมูล |
| 9 | GND | ฉัน | ดิน |
| 10 | NC | - | - |
| 11 | NC | - | - |
| 12 | GND | ฉัน | ดิน |
| 13 | NC | - | - |
| 14 | NC | - | - |
| 15 | GND | ฉัน | ดิน |
| 16 | VDD18_PMU | ฉัน | พลังงาน 1.8V-2.8V |
| 17 | NC | - | - |
| 18 | LRSTB | ฉัน | เลือกปิน |
| 19 | NC | - | - |
| 20 | LPTE | ฉัน | ผลลัพธ์การฉีกขาด |
| 21 | VDD28_PMU | ฉัน | พลังงานไฟฟ้า 2.8V |
| 22 | GND | ฉัน | ดิน |
| 23 | VLED_P | O | แอนโด LED |
| 24 | VLED_N | O | แคทโดด LED |
ขั้นต่ําสูงสุด
|
รายการ |
สัญลักษณ์ | มูลค่า | หน่วย |
| ความดันไฟฟ้าสําหรับโลจิก | VDD | 1.6~33 | V |
| ความดันการเข้า | ไวน์ | VDD + 03 | V |
| อุณหภูมิการทํางาน | ท็อป | -20 ถึง 70 | °C |
| อุณหภูมิการเก็บรักษา | Tstg | -30 ถึง 80 | °C |
| รายการ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | สภาพการทดสอบ |
| โลตติจ์ทํางาน | VDD | 2.6 | 2.8 | 3.3 | V | - |
| กระแสไฟฟ้า | IDD | - | - | 5 | mA | VDD = 2.8V, Ta = 25 °C |
| ความดันการเข้า | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| กระแสการรั่วไหลทางเข้า | IIL | - 1 คน0 | - | 1.0 | mA | VIN=VDD หรือ VSS |
ไฟหลัง คุณสมบัติไฟฟ้าและแสง
| รายการ | สัญลักษณ์ | MIN | TYP | MAX | UNIT |
การทดสอบ สภาพ |
หมายเหตุ |
| โลเตชั่นไฟฟ้า | Vf | - | 16 | - | V | If=40 mA | - |
| กระแสไฟฟ้า | ถ้า | - | 40 | - | mA | - | - |
| ความดันกลับ | Vr | - | - | 5 | V | - | |
| การสูญเสียพลังงาน | Pd | - | - | - | mW | - | |
| ความเข้มแสงสําหรับ LCM |
- |
250 | - | Cd/m2 | If=40mA | - | |
| ความเหมือนกันสําหรับ LCM | - | 80 | - | - | % | If=40 mA | - |
| สีไฟหลัง | สีขาว | ||||||
คุณสมบัติทางแสง
| ไม่ ไม่ | รายการ | สัญลักษณ์ | เงื่อนไข | รายละเอียด | หน่วย | หมายเหตุ | |||
| นาที | แบบ | แม็กซ์ | |||||||
| 1 | เวลาตอบสนอง | Tr+Tf | 25°C | - | 12 | - | นางสาว | (1) ((2) | |
| 2 | การส่ง (ไม่มี PoL) | T ((%) | - | - | 14.74 | - | - | - | |
| 3 | อัตราความแตกต่าง | Cr |
θ=0 มุมมองปกติ |
- | 500 | - | - | (1) (((3) | |
| 4 |
การดู มุม
|
ฮอร์ | θR | CR>10 | - | 80 | - | กรด | - |
| θL | - | 80 | - | ||||||
| เวอร์ | Θ+ | - | 80 | - | |||||
| ธ- | - | 80 | - | ||||||
4.3 นิ้ว Portrait IPS 480x854 จุด Capacitive Touchscreen TFT LCD รูปสินค้า
