รายละเอียดสินค้า:
|
| สินค้า: | 0.49 นิ้ว IIC OLED 4 เฮดเดอร์พิน | จำนวนพิกเซล: | 64x32 กราฟิก |
|---|---|---|---|
| ไอซีไดร์เวอร์: | SSD1315 หรือเทียบเท่า | โหมดการแสดงผล: | เมทริกซ์แบบพาสซีฟ |
| แสดงสี: | ขาวดำ (สีขาว) | ขับหน้าที่: | 1/32 หน้าที่ |
| ขนาดโมดูล: | 15 X 15 X 2.42 (มิลลิเมตร) | พื้นที่ทํางาน: | 11.18 x 5.58 (มิลลิเมตร) |
| สนามพิกเซล: | 0.175 x 0.175 (มม.) | ขนาดพิกเซล: | 0.155 x 0.155 (มม.) |
| ดูทิศทาง: | มุมมองทั้งหมด | อินเตอร์เฟซ: | ไอทูซี |
| การเชื่อมต่อ: | หมุดส่วนหัว | หมายเลขพิน: | 4 พิน |
| เวลาชีวิต: | 50,000 ชั่วโมง @60cd/m2 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 0.49 นิ้ว จอแกรฟิก OLED,SSD1315 จอแกรฟิก OLED,จอจอแกรฟิก OLED I2C |
||
กราฟฟิก OLED 0.49 นิ้ว พร้อม 4 ปินหัวข้อ SSD1315 รองรับอินเตอร์เฟซ I2C การแนะนําสินค้า
รีบรีวิวสินค้า
✅รุ่นที่ SFOM049JY-6432WB
ขนาด: 0.49 นิ้ว
ประเภท: กราฟิก
โครงสร้าง: COG+PCB
64x32 ดอทแมทริกซ์
✅IC:SSD1315 หรือเทียบเท่า
√3V พลังงาน
ภาษี 1/32
อินเตอร์เฟส: I2C
สีแสดง: ขาว / เหลือง
คําอธิบาย
SFOM049JY-6432WB เป็นจอแกรฟิก OLED ขนาด 0.49 นิ้ว ที่มีโครงสร้าง COG กับบอร์ด PCB, ผลิตจาก 64x32 พิกเซล.ความแรงกดไฟฟ้าสําหรับ Logic 3V, 1/32 duty cycle. SFOM049JY-6432WB โมดูลสามารถทํางานในอุณหภูมิจาก -40 °C ถึง +80 °C; อุณหภูมิการเก็บของของมันอยู่ระหว่าง -40 °C ถึง +85 °C. โมดูลนี้เหมาะสําหรับอุปกรณ์อุตสาหกรรมแอปพลิเคชันบ้านฉลาด, อุปกรณ์พกพา, อุปกรณ์สุขภาพ, อุปกรณ์วัด, ฯลฯ โมดูล SFOM049JY-6432WB รองรับการจําหน่ายปั๊มชาร์จภายในและการจําหน่าย VCC ทางภายนอก
ลักษณะ
| สินค้า: | 0.49 นิ้ว IIC OLED 4 ปินหัว |
| จํานวนพิกเซล: | 64x32 กราฟิก |
| ไดรเวอร์ IC: | SSD1315 หรือเทียบเท่า |
| โหมดการแสดง: | แมทริกซ์แบบปาสิฟ |
| สีแสดง: | โมโนครอม (สีขาว) |
| หน้าที่ขับรถ: | 1/32 ภารกิจ |
| ขนาดแพเนล: | 15 X 15 X 2.42 (มิลลิเมตร) |
| พื้นที่ทํางาน: | 11.18 X 5.58 (มิลลิเมตร) |
| พิกเซลปิตช์: | 0.175 X 0.175 (มม) |
| ขนาดพิกเซล: | 0.155 X 0.155 (มิลลิเมตร) |
| ทิศทางการดู: | มุมมองทั้งหมด |
| อินเตอร์เฟซ: | I2C |
| การเชื่อมต่อ: | การผสมผสาน/ฮอทบาร์ (สามารถปรับแต่ง) |
| หมายเลขปิน: | 4 ปิน |
| อายุการใช้งาน: | 50,000 ชั่วโมง @60cd/m2 |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
กราฟฟิก OLED 0.49 นิ้ว พร้อม 4 ปินหัวข้อ SSD1315 สนับสนุนอินเตอร์เฟซ I2Cภาพวาดสินค้า

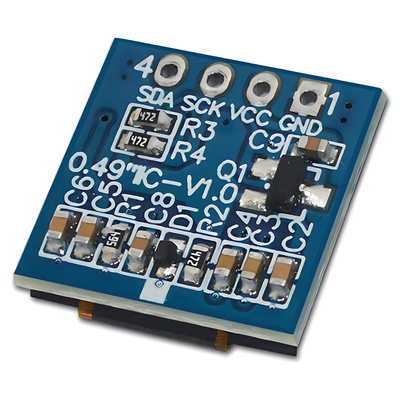

| ไม่ ไม่ | สัญลักษณ์ | หน้าที่ |
|---|---|---|
| 1 | GND | ดิน |
| 2 | VCC | การเข้าไฟฟ้า |
| 3 | SCL | เมื่อเลือกอินเตอร์เฟซ I2C D0 จะใช้เป็นแผ่น input clock (SCL) และ D1 จะใช้เป็นแผ่น input data (SDAI) |
| 4 |
SDA |
| ปริมาตร | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
|---|---|---|---|---|
| โลตติจ์ไฟฟ้าสําหรับโลจิก | VCC | 0 | 4.0 | V |
| โลเตจไฟฟ้าสําหรับการแสดง | VCC1 | 0 | 16.0 | V |
| อุณหภูมิการทํางาน | TOP | - 40 | +80 | °C |
| อุณหภูมิในการเก็บ | TSTG | - 40 | + 85 | °C |
| รายการ | สัญลักษณ์ | สภาพ | นาที | แบบ | แม็กซ์ | หน่วย |
|---|---|---|---|---|---|---|
| โลตติจ์ไฟฟ้าสําหรับโลจิก | VCC | - ไม่เป็นไร | 2.8 | 3.0 | 3.2 | V |
| ไฮโวลท์ | HIV | - ไม่เป็นไร | 0.8×VDD | - ไม่เป็นไร | VDDIO | V |
| ใส่ไฟต่ํา | VIL | - ไม่เป็นไร | 0 | - ไม่เป็นไร | 0.2×VDD | V |
| การออกไฟฟ้าไฟฟ้าสูง | VOH | - ไม่เป็นไร | 0.9×VDD | - ไม่เป็นไร | VDDIO | V |
| การออกไฟฟ้าไฟฟ้าต่ํา | VOL | - ไม่เป็นไร | 0 | - ไม่เป็นไร | 0.1×VDD | V |
| 50% ตรวจสอบ การทํางานของพาน ปัจจุบัน | ICC | VCC1=7.5V | - ไม่เป็นไร | 13.0 | 26.0 | mA |

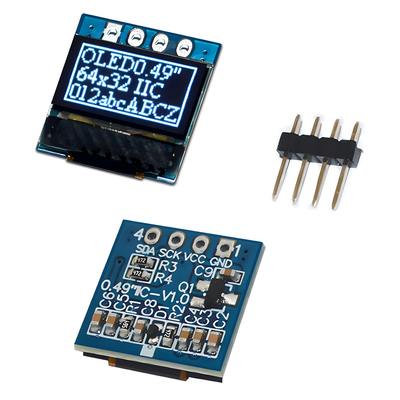

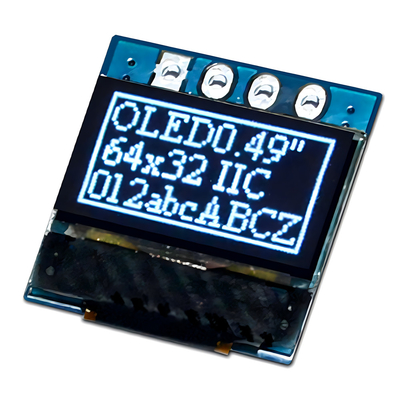

กราฟฟิก OLED 0.49 นิ้ว พร้อม 4 ปินหัวข้อ SSD1315 สนับสนุนอินเตอร์เฟซ I2Cภาพสินค้า
