รายละเอียดสินค้า:
|
| สินค้า: | กราฟิก OLED ขนาด 0.96 นิ้ว | การแก้ไข: | 128X64 |
|---|---|---|---|
| สี: | เหลือง+น้ำเงิน (สีคู่) | เลนส์: | มุมมองทั้งหมด |
| ขนาดโมดูล: | 24.74*16.9*1.42 (มม.) | กระจก: | โอแอลอีดี |
| คอนโทรลเลอร์: | SSD1315 | อุณหภูมิในการทำงาน: | -40°C ถึง +80°C |
| หมายเลขพิน: | 30 พิน | อินเทอร์เฟซ: | 6800/8080 ขนาน SPI 4 สายและ I2C |
| เวลาชีวิต: | 50,000 ชม | ความสว่าง: | 180 นิต |
| อัตราส่วนความคมชัด: | 20,000 : 1 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | จอ OLED ละเอียด 2 สี,SPI อินเตอร์เฟซ จอ OLED ละเอียด,SPI อินเตอร์เฟซ จอ OLED ละเอียด |
||
0.96 นิ้ว หน้าจอ OLED ละเอียด สีสอง สีเหลือง+น้ําเงิน SPI Interface Product Introduction
รีบรีวิวสินค้า
✅รุ่นที่ SFOS096JY-7149AN
✅จอ OLED ละเอียด
′′ 0.96" OLED Display, OLED 0.96"
เหมาะสําหรับอุปกรณ์ที่ใส่ได้
ประเภท: กราฟิก
โครงสร้าง: COG
¥ 128 x 64 ดอทแมทริกซ์
‡IC:SSD1315
√3V พลังงาน
ค่าธรรมเนียม 1/64
อินเตอร์เฟส: 6800, 8080, SPI, I2C
สีจอ: สีสองสี เหลือง+น้ําเงิน
คําอธิบาย
SAEF เปิดตัวแบบจอ OLED หนาขนาด 0.96 นิ้ว SFOS096JY-7149AN ที่มีขนาด 128x64 พิกเซล ขนาดเส้นแยกเพียง 0.96 นิ้วจอ OLED ขนาด 96 นิ้วยังมี SSD1315 ภายใน; มันสื่อสารผ่าน 6800/8080 8 บิท ปาราเลลและอินเตอร์เฟซ I2C/SPI การนํามาใช้แผ่น OLED นุ่มเป็นแนวโน้มใหม่สําหรับโครงการใหม่เราแนะนําให้ลูกค้าเลือก SFOS096JY-7149AN นุ่มสําหรับโครงการการออกแบบใหม่โมดูล.SFOS096JY-7149AN รองรับการให้บริการกับปั๊มชาร์จภายในและการให้บริการ VCC ภายนอก
ข้อมูลสินค้า
| สินค้า: | 0.96 นิ้ว OLED กราฟิก |
| การแก้ไข: | 128x64 |
| สี: | สีเหลือง+สีฟ้า (สีสอง) |
| ขนาดโมดูล: | 24.74*16.9*1.42 (มม) |
| เครื่องควบคุม: | SSD1315 |
| หมายเลขปิน: | 30 ปิน |
| อายุการใช้งาน: | 50,000 ชั่วโมง |
| อัตราความแตกต่าง: | 20, 000: 1 |
| ออตติกส์: | มุมมองทั้งหมด |
| แก้ว: | OLED |
| อุณหภูมิการทํางาน | -40°C ถึง +80°C |
| อินเตอร์เฟซ: | 6800/8080 ปานกลาง, SPI 4 สาย, และ I2C |
| ความสว่าง: | 180 นิท |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
0.96 นิ้ว หน้าจอ OLED ละเอียด สีสองสี สีเหลือง+สีน้ําเงิน SPI Interface การวาดสินค้า
การนิยาม Pin
| ไม่ ไม่ | สัญลักษณ์ | หน้าที่ |
|---|---|---|
| 1 | N.C. (GND) | ปิ้นที่เก็บไว้ (ปิ้นรองรับ) ปิ้นรองรับสามารถลดผลกระทบจากความเครียดบนปิ้นฟังก์ชัน ปิ้นเหล่านี้ต้องเชื่อมต่อกับพื้นดินภายนอก |
| 2 | C2P | ปลายบวกของ Flying Inverting Capacitor ปลายลบของ Flying Boost Capacitor จําเป็นต้องมีปั๊มการชาร์จตัวประกอบระหว่างปลายพวกเขาต้องลอยเมื่อเครื่องแปลงไม่ได้ใช้. |
| 3 | C2N | |
| 4 | C1P | |
| 5 | C1N | |
| 6 | VBAT | พลังงานไฟฟ้าสําหรับวงจร DC/DC Converter นี่คือปินไฟฟ้าสําหรับพัฟเฟอร์ภายในของเครื่องแปลงความแรงดัน DC/DC มันต้องเชื่อมต่อกับแหล่งไฟฟ้าภายนอกเมื่อเครื่องแปลงใช้ควรเชื่อมต่อกับ VDD เมื่อเครื่องแปลงไม่ได้ใช้. |
| 7 | NC | NC |
| 8 | VSS | สถานที่ของวงจรทางตรรกะ นี่คือปินพื้นที่ มันทําหน้าที่เป็นจุดอ้างอิงสําหรับปินโลจิก มันต้องเชื่อมต่อกับพื้นที่ภายนอก |
| 9 | VDD | การ ส่ง พลังงาน ให้ กับ สงสัยทัศน์ นี่คือสปินไฟฟ้า มันต้องเชื่อมต่อกับแหล่งไฟฟ้าภายนอก |
| 10 | BS0 | ระเบียบสื่อสาร เลือก ปินเหล่านี้เป็นการเข้าเลือก MCU อินเตอร์เฟซดู ตารางต่อไปนี้ |
| 11 | BS1 | |
| 12 | BS2 | |
| 13 | CS# | ชิปเลือก ปินนี้คือการเข้าเลือกชิป ชิปเปิดการสื่อสาร MCU เมื่อ CS # ดึงต่ําเท่านั้น |
| 14 | RES# | การรีเซ็ตพลังงานสําหรับตัวควบคุมและคนขับ ปินนี้คือการใส่สัญญาณรีเซ็ท เมื่อปินต่ํา การเริ่มต้นของชิปจะดําเนินการ |
| 15 | D/C# | ข้อมูล/การควบคุมการควบคุม ปิ้นนี้คือปิ้นควบคุมข้อมูล / คําสั่ง เมื่อปิ้นถูกดึงสูง การเข้าที่ D7 ~ D0 จะถูกพิจารณาเป็นข้อมูลในการแสดง เมื่อปินถูกดึงต่ํา, ทางเข้าที่ D7 ~ D0 จะถูกโอนไปยังบันทึกคําสั่ง. สําหรับความสัมพันธ์รายละเอียดกับสัญญาณอินเตอร์เฟซ MCU, กรุณาดูแผนภูมิลักษณะเวลา. เมื่อดึงปินสูงและเลือกโหมดอินเตอร์เฟซซีเรียล, ข้อมูลที่ SDIN จะถูกปฏิบัติเป็นข้อมูล. เมื่อดึงต่ํา, ข้อมูลที่ SDIN จะถูกโอนไปยังบันทึกคําสั่ง.ในโหมด I2C, ปินนี้เป็น SA0 สําหรับการเลือกที่อยู่ของทาส |
| 16 | R/W# | อ่าน/เขียน เลือกหรือเขียน ปินนี้เป็นการเข้าอินเตอร์เฟซ MCU เมื่อเชื่อมต่อกับไมโครโปรเซสเซอร์ 68XX, ปินนี้จะใช้เป็นการเข้าการเลือกอ่าน / เขียน (R / W #).ดึงปิ้นนี้ไปที่ สูง สําหรับโหมดการอ่าน และดึงมันไปที่ ต่ํา สําหรับโหมดการเขียน. เมื่อเลือกโหมดอินเตอร์เฟซ 80XX ปินนี้จะเป็นการเข้า Write (WR#) การเขียนข้อมูลจะเริ่มต้นเมื่อปินนี้ถูกดึงต่ํา และ CS#ถูกดึงต่ํา |
| 17 | E/RD# | อ่าน / เขียน เอนกประสงค์หรืออ่าน ปินนี้เป็นการเข้าอินเตอร์เฟซ MCU เมื่อเชื่อมต่อกับไมโครโปรเซสเซอร์ 68XX ซีรีส ปินนี้จะใช้เป็นสัญญาณ Enable (E)การทํางานอ่าน/เขียนจะเริ่มต้นเมื่อ Pin นี้ถูกดึงสูงและ CS # ถูกดึงต่ํา. เมื่อเชื่อมต่อกับไมโครโปรเซสเซอร์ 80XX ปินนี้ได้รับสัญญาณอ่าน (RD #) การอ่านข้อมูลเริ่มต้นเมื่อปินนี้ถูกดึงต่ําและ CS # ถูกดึงต่ํา |
| 18 ~ 25 | D0~D7 | รถขนส่งข้อมูล host input/output bus ปินเหล่านี้เป็นบัสข้อมูลสองทิศ 8 บิตที่จะเชื่อมต่อกับบัสข้อมูลของไมโครโปรเซสเซอร์D1 จะเป็นการเข้าข้อมูลลําดับ SDIN และ D0 จะเป็นการเข้านาฬิกาลําดับ SCLK. เมื่อ I2C โหมดถูกเลือก D2 & D1 ควรเหนื่อยด้วยกันและใช้งานเป็น SDAout & SDAin ในการใช้งานและ D0 คือการเข้านาฬิกาลําดับ SCL |
| 26 | IREF | อ้างอิงปัจจุบันสําหรับการปรับความสว่าง ปินนี้เป็นปินมาตรฐานกระแสกระแสสายไฟฟ้าส่วนหนึ่ง ควรรับรองการเชื่อมต่อระหว่างปินนี้และ VSS วางกระแสไฟฟ้าต่ํากว่า 12.5μA |
| 27 | VCOMH | ระดับความแรงออกสูงสําหรับสัญญาณ COM ปินนี้เป็นปินการเข้าสําหรับระดับความแรงกดออกสูงสําหรับสัญญาณ COM. เครื่องประปาควรเชื่อมต่อระหว่างปินนี้และ VSS. |
| 28 | VCC | พลังงานไฟฟ้าสําหรับแผ่น OEL นี่คือปินการให้บริการความแรงดันบวกที่สุดของชิป เครื่องปรับความมั่นคงควรเชื่อมต่อระหว่างปินนี้กับ VSS เมื่อใช้เครื่องแปลงมันต้องเชื่อมต่อกับแหล่งภายนอกเมื่อเครื่องแปลงไม่ได้ใช้. |
| 29 | VLSS | พื้นฐานของวงจรแบบแอนาล็อก นี่คือปินพื้นแบบแอนาล็อก มันควรถูกเชื่อมต่อกับ VSS ทางภายนอก |
| 30 | NC (GND) |
ปิ้นที่เก็บไว้ (ปิ้นรองรับ) ปิ้นรองรับสามารถลดผลกระทบจากความเครียดบนปิ้นฟังก์ชัน ปิ้นเหล่านี้ต้องเชื่อมต่อกับพื้นดินภายนอก |

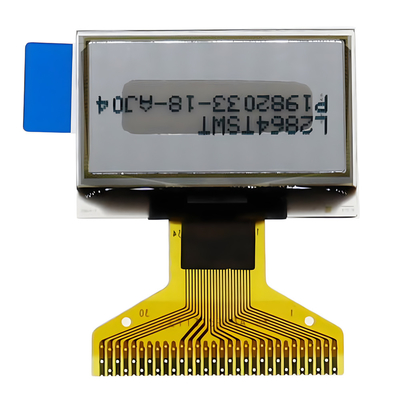

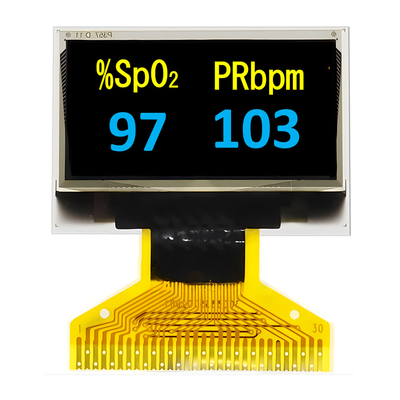

0.96 นิ้ว หน้าจอ OLED ละเอียด สีสองสี สีเหลือง+สีน้ําเงิน SPI Interface รูปภาพสินค้า
