รายละเอียดสินค้า:
|
| สินค้า: | จอแสดงผล OLED ขนาด 0.96 นิ้ว | การแก้ไข: | 128x64 พิกเซล |
|---|---|---|---|
| แสดงสี: | เหลือง+น้ำเงิน | โครงสร้าง: | COG + PCB |
| อินเตอร์เฟซ: | I2C (ไอไอซี) | ดูทิศทาง: | มุมมองทั้งหมด (85/85/85/85) |
| ภาพลักษณะ ดิม: | 24.7 × 27 × 3.6 มม | การเชื่อมต่อ: | หมุดส่วนหัว |
| หมายเลขพิน: | 4 พิน (เลือกได้ 7 พิน) | อุณหภูมิในการทำงาน: | -40℃ ถึง +85℃ |
| ตลอดชีวิต: | 50,000 ชั่วโมง @ 60cd/m2 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | โมดูลจอ OLED ขนาด 128x64,โมดูลจอแสดงผล OLED ขนาด 0.96 นิ้ว,โมดูลจอ OLED สีน้ําเงินเหลือง |
||
SFOM096YZ4-12864WB-02 รายละเอียด.pdf
0โมดูล OLED ขนาด.96 นิ้ว 128x64 พิกเซล อินเตอร์เฟซ I2C
รีวิวสินค้า Qick
จํานวนตัวอย่าง: SFOM096YZ4-12864WB-02
ประเภท: กราฟิก
โครงสร้าง: COG+PCB
ขนาด: 0.96"
¥ 128 x 64 ดอทแมทริกซ์
¢ IC:SSD1306 / SSD1315
อุปกรณ์ประกอบไฟฟ้า 3V/5V
ค่าธรรมเนียม 1/64
อินเตอร์เฟส: I2C
ช่องจอ OLED 4 ปิน
สีจอ: ขาว / เหลือง / สกายบลู
คําอธิบายสินค้า
SFOM096YZ4-12864WB-02 โมดูลจอ OLED 4 ปิน เป็นจอ COG OLED ขนาดเส้นแยก 0.96 นิ้ว พร้อมแผ่น PCB.โมดูล SFOM096YZ4-12864WB-02 ถูกสร้างขึ้นด้วย SSD1306 / SSD1315 IC, มันสื่อสารผ่านอินเตอร์เฟซ I2C เท่านั้น, VCC 3V / 5V, ระดับ I/O 5V ถึง 3V, ด้วยวงจรแปลง, วงจรทํางาน 1/64. โมดูล SFOM096YZ4-12864WB-01 มีขนาดผัง PCB 24.7x27x3.6 มิลลิเมตร พร้อมช่องติดตั้งบนเครื่องและ 4 ปินโลหะบนโมดูล.
โมดูล OLED ขนาด 0.96 นิ้วนี้เหมาะสําหรับการควบคุมสมาร์ท การควบคุมอุตสาหกรรม การใช้งานในบ้านสมาร์ท อุปกรณ์การแพทย์ เป็นต้นโมดูล SFOM096YZ4-12864WB-02 สามารถทํางานได้ในอุณหภูมิจาก -40 °C ถึง +85 °C; อุณหภูมิการเก็บรักษาของมันจะอยู่ระหว่าง -40 °C ถึง +85 °C
ลักษณะสินค้า
| สินค้า: | 0.96 นิ้ว OLED Display |
| สีแสดง: | สีเหลือง+สีฟ้า |
| การแก้ไข: | 128x64 พิกเซล |
| อินเตอร์เฟซ: | I2C ((IIC) |
| รูปแบบ Dim: | 24.7 × 27 × 3.6 มิลลิเมตร |
| หมายเลขปิน: | 4 ปิน ( 7 ปินเป็นตัวเลือก) |
| อายุการใช้งาน: | 50,000 ชั่วโมง @ 60cd/m2 |
| โครงสร้าง: | COG + PCB |
| ทิศทางการดู: | มุมมองทั้งหมด (85/85/85/85) |
| การเชื่อมต่อ: | ปิ้นหัวข้อ |
| ระยะเวลาการทํางาน: | -40°C ถึง +85°C |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
0โมดูล OLED ขนาด.96 นิ้ว 128x64 พิกเซล อินเตอร์เฟซ I2C
การนิยาม Pin
Pin1 GND แกรนด์ของวงจรโลจิก นี่คือ pin แกรนด์ มันต้องเชื่อมต่อกับพื้นดิน
Pin2 VCC Power Supply สําหรับ OLED นี่คือปินไฟฟ้าไฟฟ้าไฟฟ้าต้องเชื่อมต่อกับแหล่ง
Pin3 SCL การใส่เวลาแบบซีเรียลนี้ SCL
Pin4 SDA การใส่ข้อมูลลําดับนี้ SDA

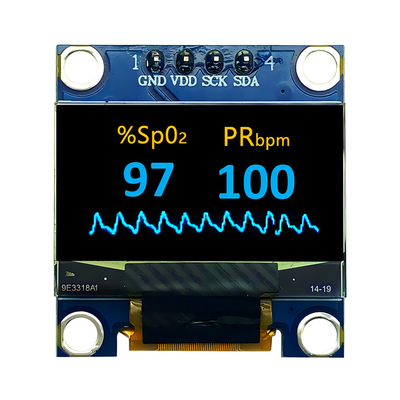

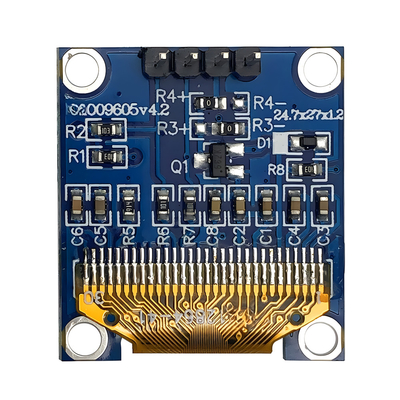

0โมดูล OLED ขนาด.96 นิ้ว 128x64 พิกเซล อินเตอร์เฟซ I2C 4 ปินหัวข้อ สีเหลือง+สีน้ําเงิน ภาพสินค้า
