รายละเอียดสินค้า:
|
| สินค้า: | จอแสดงผล OLED ขนาด 1.54 นิ้ว | การแก้ไข: | ความละเอียด 128x64 พิกเซล |
|---|---|---|---|
| ไอซีไดร์เวอร์: | SSD1309 | โหมดการแสดงผล: | เมทริกซ์แบบพาสซีฟ |
| อินเตอร์เฟซ: | 8 บิต 68XX/80XX ปานกลาง 4 สาย SPI, I2C | แสดงสี: | ขาว เหลือง น้ำเงิน |
| เลนส์: | มุมมองทั้งหมด | ภาพลักษณะ ดิม: | 42.04 x 27.22 x 1.45 มม |
| พื้นที่ใช้งาน: | 35.052 × 17.516 (มิลลิเมตร) | สนามพิกเซล: | 0.274 × 0.274 (มม.) |
| อุณหภูมิในการทำงาน: | -40°C ถึง +70°C | อุณหภูมิในการจัดเก็บ: | -40°C ถึง +85°C |
| แรงดันไฟฟ้า: | 1.65 - 3.3V | หมายเลขพิน: | 24 พิน |
| ประเภทแพ็คเกจ IC: | ฟันเฟือง | ประเภทการเชื่อมต่อโมดูล: | ZIF |
| หน้าที่: | 1/64 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | SSD1309 โมดูลจอ OLED,โมดูลจอ OLED ZIF FPC,โมดูลจอ OLED ขนาด 36 มม |
||

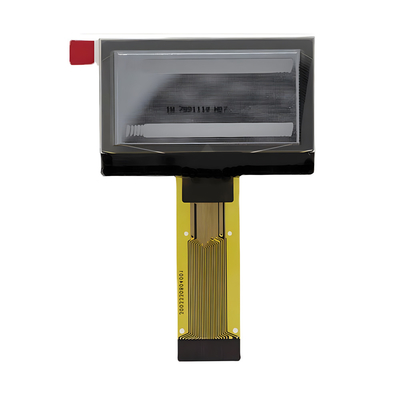

1.54 นิ้ว 128x64 OLED Display SSD1309 Driver IC คําอธิบายสินค้า
รีบรีวิวสินค้า
รายงานการใช้งาน
ประเภท: กราฟิก
โครงสร้าง: COG
ขนาด: 1.54"
✅เหมาะสําหรับอุปกรณ์ที่ใส่
¥ 128 x 64 ดอทแมทริกซ์
‡IC:SSD1309
√3V พลังงาน
ค่าธรรมเนียม 1/64
อินเตอร์เฟส: 8 บิต 68XX/80XX ปานกลาง, SPI 4 สาย, I2C
สีแสดง: ขาว / น้ําเงิน
คําอธิบายสินค้า
SAEF 1.54 นิ้ว OLED Display SFOS154XZ-7096AN ผลิตจาก 128x64 พิกเซล ขนาดเส้นแยก 1.54 นิ้ว จอกราฟิกนี้มีขนาดโมดูล 42.04 x 27.22 มม และขนาด AA 35.05 x 17.51 มม;มันถูกสร้างขึ้นพร้อมกับ SSD1309 Controller IC และมันสื่อสารผ่าน 6800/8080 8-bit parallel, I2C และ 4-wire serial SPI interfaceหน้าจอ OLED SFOS154XZ-7096AN นี้ใช้เทคโนโลยีชิปบนกระจก และดังนั้นมันบางมากมีความลึกเพียง 1.45 มิลลิเมตร
SFOS154XZ-7096AN เป็นโครงสร้าง COG OLED display โมดูล OLED นี้มีน้ําหนักเบา พลังงานต่ํา และบางมาก เหมาะสําหรับอุปกรณ์กําแพง / เมตร, การใช้งานในบ้าน, ระบบ POS, ระบบ Cloud / IoT,เครื่องมือมือ, อุปกรณ์เทคโนโลยีฉลาด, ระบบพลังงาน, รถยนต์, ระบบสื่อสาร, เครื่องมือการแพทย์, ฯลฯ โมดูล OLED SFOS154XZ-7096AN สามารถทํางานได้ในอุณหภูมิ -40 °C ถึง +80 °Cอุณหภูมิการเก็บรักษาของมันอยู่ระหว่าง -40°C ถึง +85°C.
ข้อมูลสินค้า
| สินค้า: | 1.54 นิ้ว OLED Display |
| การแก้ไข: | ความละเอียด 128x64 พิกเซล |
| ไดรเวอร์ IC: | SSD1309 |
| อินเตอร์เฟซ: | 8 บิต 68XX/80XX ปานกลาง 4 สาย SPI, I2C |
| ออตติกส์: | มุมมองทั้งหมด |
| ประเภทการเชื่อมต่อโมดูล: | ZIF FPC 36 มิลลิเมตร |
| โหมดการแสดง: | แมทริกซ์แบบปาสิฟ |
| สีแสดง: | ขาว เหลือง น้ําเงิน |
| รูปแบบ Dim: | 42.04 X 27.22 X 1.45 มม. |
| พื้นที่ทํางาน: | 35.052 × 17.516 (มิลลิเมตร) |
| พิกเซลปิตช์: | 0.274 × 0.274 (มิลลิเมตร) |
| อุณหภูมิการทํางาน | -40°C ถึง +70°C |
| ความร้อนในการเก็บ: | -40°C ถึง +85°C |
| หมายเลขปิน: | 24 ปิน |
| ความดันไฟฟ้า: | 1.65 - 3.3V |
| ประเภท Package IC: | COG |
| หน้าที่: | 1/64 |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
1.54 นิ้ว 128x64 OLED Display SSD1309 Driver IC การวาดสินค้า
การนิยาม Pin
Pin1 N.C. (GND) -Reserved Pin (Supporting Pin) ปินรองรับสามารถลดผลกระทบจากความเครียดบนปินฟังก์ชันปิ้นเหล่านี้ต้องเชื่อมต่อกับพื้นดินภายนอกเป็นวงจรป้องกัน ESD.
Pin2 VLSS แกรนด์ของวงจรอนาล็อก
Pin3 VSS แกรนด์ของวงจรโลจิก
Pin4 N.C. -Reserved Pin ปิน N.C. ระหว่างปินฟังก์ชันถูกจองไว้เพื่อการออกแบบที่เข้ากันได้และยืดหยุ่น
Pin5 VDD พลังงานสําหรับวงจรโลจิก
Pin6 BS1 โปรต็อกอลสื่อสาร เลือก
Pin7 BS2 โปรต็อกอลสื่อสาร เลือก 1 19 RES# IPower Reset for Controller and Driver Pin นี้คือการใส่สัญญาณรีเซ็ต เมื่อ pin ต่ํา การเริ่มต้นของชิปจะดําเนินการดึงปิ้นนี้สูงระหว่างการทํางานปกติ.
Pin8 CS# ชิปเลือก
Pin9 RES#
Pin10 D/C# ข้อมูล/การควบคุม
Pin11 R/W# อ่าน/เขียน เลือกหรือเขียน
Pin12 E/RD# อ่าน/เขียนเปิดหรืออ่าน
Pin13~20 D0~D7 Host Data Input/Output Bus การใช้งานของระบบ
Pin21 IREF แหล่งอ้างอิงปัจจุบันสําหรับการปรับความสว่าง
Pin22 VCOMH ความดันออกระดับสูงสําหรับสัญญาณ COM
Pin23 VCC แพร์สปายสําหรับ OEL Panel
Pin24 N.C. (GND) -Reserved Pin (Supporting Pin) ปินรองรับสามารถลดผลกระทบจากความเครียดบนปินฟังก์ชันปิ้นเหล่านี้ต้องเชื่อมต่อกับพื้นดินภายนอกเป็นวงจรป้องกัน ESD.

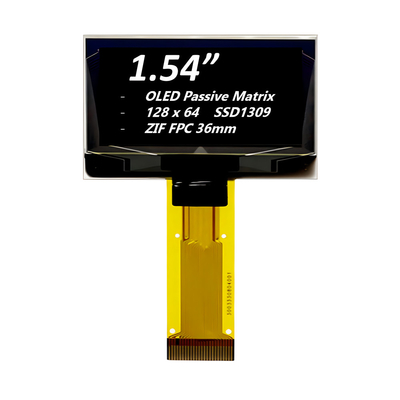

1.54 นิ้ว 128x64 OLED Display SSD1309 Driver IC ภาพสินค้า
