รายละเอียดสินค้า:
|
| สินค้า: | 0โมดูลจอ OLED ขนาด.87 นิ้ว | จำนวนพิกเซล: | 128x32 พิกเซล |
|---|---|---|---|
| ไอซีไดร์เวอร์: | SSD1316 หรือเทียบเท่า | โหมดการแสดงผล: | เมทริกซ์แบบพาสซีฟ |
| แสดงสี: | ขาวดำ (สีขาว) | ขับหน้าที่: | 1/32 หน้าที่ |
| ขนาดแผง: | 29 x 8.8 x 1.22 (มิลลิเมตร) | พื้นที่ทํางาน: | 22.38 x 5.58 (มิลลิเมตร) |
| สนามพิกเซล: | 0.175 x 0.175 (มม.) | ขนาดพิกเซล: | 0.155 x 0.155 (มม.) |
| ดูทิศทาง: | มุมมองทั้งหมด | อินเตอร์เฟซ: | ไอทูซี |
| การเชื่อมต่อ: | ซิฟ เอฟพีซี | หมายเลขพิน: | 15 ปิน (สามารถปรับแต่งได้) |
| เวลาชีวิต: | 50,000 ชั่วโมง @60cd/m2 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | โมดูลจอ OLED สลิม,โมดูลจอ OLED ขนาด 128x32 พิกเซล,อินเตอร์เฟซ I2C แผน OLED ขนาดเล็ก |
||

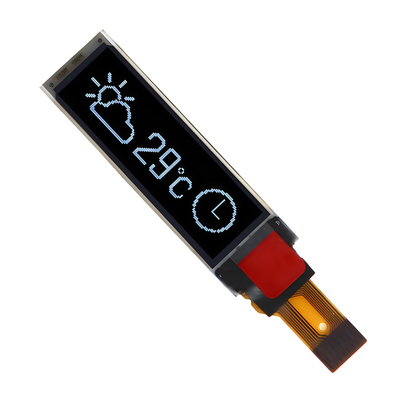

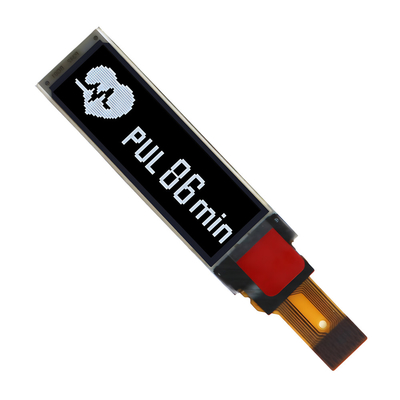

0โมดูลจอ OLED ขนาด.87 นิ้ว 128x32 พิกเซล อินเตอร์เฟซ I2C สีขาว สีฟ้า ข้อความ
รีบรีวิวสินค้า
โหลด OLED ขนาด 0.87 นิ้ว
ประเภท: กราฟิก
โครงสร้าง: COG
¥ 128 x 32 ดอทแมทริกซ์
‡IC:SSD1316
√3V พลังงาน
ภาษี 1/32
อินเตอร์เฟส: I2C
สีแสดง: ขาว / น้ําเงิน
✅การเชื่อมต่อ: ZIF FPC
คําอธิบาย
SFOS087DY-7139AP OLED Display Module เป็นจอกราฟิก COG ความละเอียด 128x32 ขนาดเส้นแยก 0.87 นิ้วโมเดล OLED ได้ถูกออกแบบมาเป็นเกรดอุตสาหกรรม ซึ่งมีขนาดเล็กและ dข้อดีของราคาที่แข่งขัน. โมดูลถูกสร้างขึ้นพร้อมกับ SSD1316 IC; มันสนับสนุนอินเตอร์เฟซ I2C. ความแรงดันไฟฟ้าสําหรับโลจิกคือ 2.8V, ความแรงดันไฟฟ้าสําหรับการแสดงภาพคือ 9V, กระแสการทํางานสําหรับ VDD คือ 180μA, การขับเคลื่อนหน้าที่ 1/32.
SFOS087DY-7139AP OEL Display Module สามารถทํางานได้ในอุณหภูมิจาก -40°C ถึง +80°C; อุณหภูมิในการเก็บของของมันอยู่ระหว่าง -40°C ถึง +85°C. มันเหมาะสําหรับอุปกรณ์ที่ใส่ได้แอพลิเคชั่นบ้านฉลาด และอื่นๆ.
ข้อมูลสินค้า
| สินค้า: | 0โมดูลจอ OLED ขนาด.87 นิ้ว |
| จํานวนพิกเซล: | 128x32 พิกเซล |
| อินเตอร์เฟซ: | I2C |
| ไดรเวอร์ IC: | SSD1316 หรือเทียบเท่า |
| หมายเลขปิน: | 15 ปิน (สามารถปรับแต่งได้) |
| โหมดการแสดง: | แมทริกซ์แบบปาสิฟ |
| สีแสดง: | โมโนครอม (สีขาว) |
| หน้าที่ขับรถ: | 1/32 ภารกิจ |
| ขนาดแพเนล: | 29 X 8.8 X 1.22 (มิลลิเมตร) |
| พื้นที่ทํางาน: | 22.38 X 5.58 (มิลลิเมตร) |
| พิกเซลปิตช์: | 0.175 X 0.175 (มม) |
| ขนาดพิกเซล: | 0.155 X 0.155 (มิลลิเมตร) |
| ทิศทางการดู: | มุมมองทั้งหมด |
| การเชื่อมต่อ: | ZIF FPC |
| อายุการใช้งาน: | 50,000 ชั่วโมง @60cd/m2 |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
ลักษณะ
10จอ OLED ขนาด 0.87 นิ้วนี้มีเวลาตอบสนองที่เร็วกว่า "10 ไมโครวินาทีที่ +25 °C"
10.ผลิตภัณฑ์โมโน OLED ขนาด 0.87 นิ้วนี้มีความสว่างสูง และผลิตภัณฑ์นี้มีอัตราความแตกต่างสูงถึง 2000:1.
11ผลิตภัณฑ์ OLED ราคาถูก 0.87 นิ้วนี้มีการใช้พลังงานที่ต่ํากว่า - ลดการปล่อยคาร์บอนไดออกไซด์
0.87 นิ้ว โมดูลจอ OLED สลับ 128x32 พิกเซล อินเตอร์เฟซ I2C สีขาว / สีฟ้า
การนิยาม Pin
Pin1, C2N / Pin2, C2P / Pin3, C1P / Pin4, C1N
ปลายบวกของ Flying Inverting Capacitor, ปลายลบของ Flying Boost Capacitor ปั๊มชาร์จ-พั๊มพิมพ์ที่ต้องการระหว่างปลายพวกเขาต้องลอยเมื่อเครื่องแปลงไม่ได้ใช้.
Pin5, VDD2 VBAT
พลังงานไฟฟ้าสําหรับวงจร DC / DC Converter นี่คือปินพลังงานสําหรับพัฟเฟอร์ภายในของ DC / DC voltage converter. มันต้องเชื่อมต่อกับแหล่งภายนอกเมื่อเครื่องแปลงใช้มันควรถูกเชื่อมต่อกับ VDD เมื่อเครื่องแปลงไม่ได้ใช้.
ปิน 6 วีเอสเอส
สายวงจรโลจิก แผ่นนี้เป็นปินพื้น มันทําหน้าที่เป็นจุดอ้างอิงสําหรับปินโลจิก มันต้องเชื่อมต่อกับพื้นภายนอก
ปิน 7, VDD
พลังงานไฟฟ้าสําหรับ Logic นี่คือปินไฟฟ้าไฟฟ้า มันต้องเชื่อมต่อกับแหล่งไฟฟ้าภายนอก
ปิน8 ซีเอส#
ปิน 9 RES#
การรีเซ็ตพลังงานสําหรับคอนโทรลเลอร์และไดรเวอร์ ปินนี้คือการเข้าสัญญาณรีเซ็ต เมื่อปินต่ํา การเริ่มต้นของชิปจะดําเนินการ
Pin10, D/C
ปิน 11 SCLK
IIC Bus Clock Signal การถ่ายทอดข้อมูลใน I2C bus จะทําตามซิกมัลของนาฬิกา การถ่ายทอดข้อมูลแต่ละบิตจะเกิดขึ้นในช่วงเวลานาฬิกาเดียวของปินนี้
ปิน 12 SDA
สัญญาณข้อมูลบัส I2C ปินนี้เป็นช่องทางการสื่อสารระหว่างตัวส่งและตัวรับ
ปิน 13 IREF
ปัจจุบันอ้างอิงสําหรับการปรับความสว่าง ปินนี้เป็นปินอ้างอิงปัจจุบันส่วนหนึ่ง ผ่าตัดควรเชื่อมต่อระหว่างปินนี้และ VSS วางปัจจุบันที่ 12.5uA มากที่สุด
ปิน 14 VCOMH
ความดันออกระดับสูงสําหรับสัญญาณ COM. ปินนี้เป็นปินการเข้าสําหรับระดับความดันออกระดับสูงสําหรับสัญญาณ COM. เครื่องปรับความแรงควรเชื่อมต่อระหว่างปินนี้และ VSS
ปิน 15, VCC
พลังงานไฟฟ้าสําหรับ OEL Panel. นี่คือปินการให้บริการแรงดันบวกมากที่สุดของชิป. คอนเดสเตอร์ความมั่นคงควรถูกเชื่อมต่อระหว่างปินนี้และ VSS เมื่อเครื่องแปลงใช้มันต้องเชื่อมต่อกับแหล่งไฟฟ้าภายนอก เมื่อเครื่องแปลงไม่ได้ใช้.
ค่าเรทสูงสุด
หมายเหตุที่ 1: ความดันทั้งหมดข้างบนนั้นเป็นฐานของ VSS = 0V
หมายเหตุ 2: เมื่อโมดูลนี้ถูกใช้เกินความสามารถสูงสุดที่สุทธิข้างต้น โมดูลอาจแตกเป็นถาวรเป็นที่ปรารถนาที่จะใช้โมดูลนี้ ภายใต้เงื่อนไขตามส่วนที่ 3ภาพและคุณสมบัติไฟฟ้า ถ้าโมดูลนี้ใช้เกินสภาพเหล่านี้ โมดูลอาจทํางานผิดปกติและความน่าเชื่อถือของโมดูลอาจเสื่อมลง
หมายเหตุ 3: ระยะอุณหภูมิที่กําหนดไม่ได้รวมตัวขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้ว
หมายเหตุที่ 4: VPP = 7.5V, Ta = 25°C, 50% หมากรุก.การตั้งค่าโปรแกรมตามส่วน 4.4 การเริ่มต้น.สิ้นอายุการใช้งานถูกกําหนดเป็น 50% ของความสว่างเริ่มต้นที่ได้รับ.อายุการทํางานเฉลี่ยในอุณหภูมิห้องประมาณโดย aPPelerated การทํางานในสภาพอุณหภูมิสูง.
คุณสมบัติทางแสง
* การวัดทางออนไลน์ที่ VDD1 = 2.8V, VPP = 8.0V & 7.4V. การตั้งค่าซอฟต์แวร์ตามส่วน 4.4 การเริ่มต้น
0.87 นิ้ว โมดูลจอ OLED สลับ 128x32 พิกเซล อินเตอร์เฟซ I2C ภาพสินค้า
