รายละเอียดสินค้า:
|
| สินค้า: | 5 นิ้ว TFT LCD Display | การแก้ไข: | 720x1280 จุด |
|---|---|---|---|
| อินเตอร์เฟซ: | มิปิ | หน้าจอสัมผัส: | พีซีเอพี |
| ดูทิศทาง: | IPS มุมมองทั้งหมด ((85/85/85/85) | โครงสร้าง PCAP: | GFF |
| ตัวควบคุมจอแอลซีดี: | ILI9881C | ตัวควบคุม CTP: | GT5688 |
| ขนาดครอบแก้ว: | ปรับแต่งได้ | หมายเลขพิน: | 25 พิน |
| การเชื่อมต่อ: | ซิฟ เอฟพีซี | ความส่องสว่างของพื้นผิว: | 300 cd/m2(ไนต์) |
| อายุการใช้งาน LED: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | จอ LCD TFT ที่มีความจุ,MIPI อินเตอร์เฟซ 5 นิ้วจอ LCD,720*1280 พิกเซล TFT LCD Display |
||
5 นิ้ว TFT LCD Display, PCAP TFT 5 นิ้ว 720*1280 พิกเซล Display การนําเสนอสินค้า
Saef Technology SF-TC500I-8725B-CT3 เป็นโมดูล TFT LCD ที่มีขนาดเส้นแยก 5 นิ้ว และความละเอียด 720x1280 พิกเซลโมดูลจอ LCD ขนาด 5 นิ้วนี้มีวงจรบูรณาการ ILI9881C, ซึ่งรวมถึงฟังก์ชัน IC ของตัวควบคุมและตัวขับ และรองรับอินเตอร์เฟซ MIPI ระยะความกระชับกระแสไฟฟ้า (Vdd) ของจอ LCD ขนาด 5 นิ้วนี้จะอยู่ในช่วง 2.6V ถึง 3.3V (มูลค่าทั่วไป 2.8V)ทิศทางการดูของโมดูล 5 นิ้วนี้คือชนิด IPS, กับมุมมองเต็ม (85/85/85/85 สูงสุด)
โมดูลจอ LCD TFT SF-TC500I-8725B-CT3 แสดงในโหมดรูปแบบด้วยความสว่าง 300 นิต และสามารถปรับแต่งได้ถึง 1000 นิต ตามความต้องการของลูกค้าจอ TFT ขนาด 5 นิ้วนี้มีแผ่นสัมผัส PCAP (โปรเจกชั่นความจุ), ที่มี GT5688 IC, อินเตอร์เฟซ I2C และเทคโนโลยีสัมผัส 5 จุด, ให้ประสบการณ์ตอบสนองและง่ายต่อผู้ใช้จอจอ PCAP TFT ขนาด 5 นิ้วนี้สามารถทํางานได้ในอุณหภูมิตั้งแต่ -20 °C ถึง +70 °C; อุณหภูมิในการเก็บรักษาของมันอยู่ที่ระหว่าง -30 °C และ +80 °C ไม่ว่าจะใช้ในภายในหรือภายนอกจอ LCD TFT ขนาด 5 นิ้วนี้สามารถตอบสนองความต้องการในการแสดงต่าง ๆมันเป็นทางออกที่หลากหลายและมีประสิทธิภาพสูง เหมาะสําหรับอุปกรณ์อุตสาหกรรม, เครื่องสแกนเนอร์, อัตโนมัติบ้าน, ระบบควบคุมการเข้าถึง, อุปกรณ์ติดตาม, เครื่องวิเคราะห์, ระบบรักษาความปลอดภัย, ระบบชลประทานสวน, และการใช้งานที่หลากหลาย
ข้อมูลทั่วไป
| สินค้า: | 5 นิ้ว TFT LCD Display |
| การแก้ไข: | 720x1280 จุด |
| อินเตอร์เฟซ: | MIPI |
| ทิศทางการดู: | IPS มุมมองทั้งหมด ((85/85/85/85) |
| หน้าจอสัมผัส: | PCAP |
| โครงสร้าง PCAP: | GFF |
| เครื่องควบคุม CTP: | GT5688 |
| เครื่องควบคุม LCD: | ILI9881C |
| ขนาดกระจกปก: | สามารถปรับแต่งได้ |
| การเชื่อมต่อ: | ZIF FPC |
| หมายเลขปิน: | 25 ปิน |
| ความสว่างของพื้นผิว: | 300 Cd/m2 ((นิท) |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
5 นิ้ว TFT LCD Display, PCAP TFT 5 นิ้ว 720 * 1280 พิกเซล แสดงภาพวาดสินค้า
คุณลักษณะ DC
หมายเหตุ: ความดันสูงกว่านี้อาจทําให้โมดูลเสียหาย ความดันทั้งหมดถูกระบุในส่วนของ VSS = 0V
ไฟหลัง คุณสมบัติไฟฟ้าและแสง
1ความเหมือนกัน = Min/Max * 100%
2เวลาใช้งาน LED กําหนดดังต่อไปนี้: ความสว่างสุดท้ายอยู่ที่ 70% ของความสว่างเดิม
คุณสมบัติทางแสง
เงื่อนไขการมาตรการ:1.วัดบริเวณรอบ ๆ : ห้องมืด; 2.อุณหภูมิบริเวณ: 25 ± 2 °C; 3.30 นาที.
การนิยาม Pin TFT LCD
ปิน 1, LEDA LED Anode
Pin2, LEDK LED คาโทด
Pin3, พลังงานไฟฟ้า VCC 2.8V
Pin4, IOVCC แหล่งไฟฟ้า 1.8V/2.8V โวลเตชั่น
พิน 5 สายไฟฟ้า GND
สัญญาณนาฬิกา Pin6, CLKP DSI-CLK+
สัญญาณ Pin7, CLKN DSI-CLK-นาฬิกา
ปิน 8 สายไฟฟ้า GND
Pin9, D0N DSI-D0-สัญญาณข้อมูล
สัญญาณข้อมูล Pin10, D0P DSI-D0+
ปิน 11 สถานีไฟฟ้า GND
สัญญาณข้อมูล Pin12, D1N DSI-D1
สัญญาณข้อมูล Pin13, D1P DSI-D1+
ปิน 14 สาย GND Power Ground
สัญญาณข้อมูล Pin15, D2N NC DSI-D2
สัญญาณข้อมูล Pin16, D2P NC DSI-D2+
ปิน 17 สถานีไฟฟ้า GND
สัญญาณข้อมูล Pin18, D3N NC DSI-D2
สัญญาณข้อมูล Pin19, D3P NC DSI-D2+
ปิน 20 พาวเวอร์เกรนด์
Pin21, TE พลังงานไฟฟ้า 2.8V
Pin22, LCD_ID
Pin23, RESET Register เลือก pin
พิน 24 สายไฟฟ้า GND
ปิน 25 สายไฟฟ้า GND
CTP การนิยาม Pin
ปิน 1 GND
ปิน 2 SDA - 2.8 วอลต์
Pin3, SCL - 2.8 วอล
Pin4, VDD - 3.3V
Pin5, INT
ปิน 6 RST

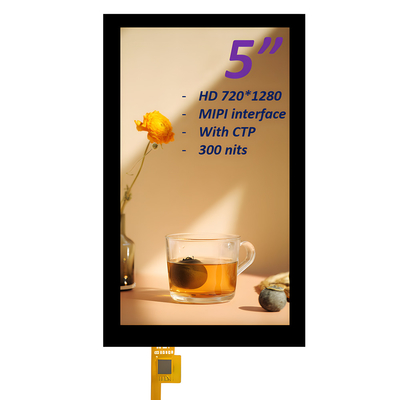

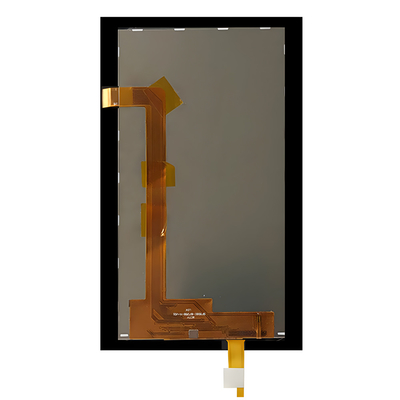

5 นิ้ว TFT LCD Display, PCAP TFT 5 นิ้ว 720*1280 พิกเซล ภาพสินค้า
คําค้นหา: tft 5, tft 5", 5 tft lcd, 5" tft lcd, 5" tft lcd, tft lcd 5, 5 tft display, 5" tft display, 5" tft display, tft display 5, tft display 5", 5" tft screen, 5" tft screenหน้าจอ TFT ขนาด 5 นิ้ว, tft screen 5, TFT screen 5 นิ้ว, TFT screen 5 ", 5 นิ้ว tft, 5 " นิ้ว TFT lcd, 5" นิ้ว tft lcd screen, 5" นิ้ว tft screen, 5" นิ้ว tft screen, 5" นิ้ว tft lcd display, tft lcd display 5", HD 5 นิ้ว LCD, ILI9881 LCD720x1280 LCD.
