รายละเอียดสินค้า:
|
| สินค้า: | จอแสดงผล OLED ขนาด 1.54 นิ้ว | การแก้ไข: | ความละเอียด 128x64 จุด |
|---|---|---|---|
| อินเตอร์เฟซ: | I2C, SPI เป็นตัวเลือก | โหมดการแสดงผล: | จอแสดงผลเมทริกซ์แบบพาสซีฟ |
| เลนส์: | มุมมองทั้งหมด | ภาพลักษณะ ดิม: | 47.0(ย) x 43.0(ก) x 13.8(ย) มม |
| พื้นที่ทํางาน: | 35.06(ย) x 17.52(ก) มม | สนามพิกเซล: | 0.274 x 0.274 มิลลิเมตร |
| วิธีการขับขี่: | 1/64 วงจรทํางาน | อุณหภูมิในการทำงาน: | -40°C ถึง +70°C |
| อุณหภูมิในการจัดเก็บ: | -40°C ถึง +85°C | ไอซีไดร์เวอร์: | SSD1309 หรือเทียบเท่า |
| หมายเลขพิน: | 4 หมุดส่วนหัว 7 พินเป็นตัวเลือก | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 1โมดูลจอ OLED ขนาด.54 นิ้ว,โมดูลจอ OLED 128*64 |
||
SFOM154YZ4-12864WB-01 รายละเอียด.pdf
1โมดูลจอ OLED ขนาด.54 นิ้ว 128 * 64 พิกเซล 4 ปิน อินเตอร์เฟซ IIC
ไดโอเดสปล่อยแสงอินทรีย์ (OLEDs) เป็นเทคโนโลยีรุ่นใหม่ที่ทําให้ภาพสดใสและชัดเจนขึ้น และตอบสนองเร็วขึ้นโมเดล 54 นิ้ว SFOM154YZ4-12864WB-01 จอ OLED ผลิตจาก 128 x 64 จุด โมโนครอมโมดูล OLED นี้มีน้ําหนักเบา ใช้พลังงานต่ํา ขนาดเล็ก และมีตัวเลือกอินเตอร์เฟสที่แตกต่างกัน โดยปกติคือ IIC และตัวเลือกที่มีอยู่คือ Port IIC และ SPIโมดูลทําจาก COB OLED, ซึ่งมีข้อดีของการติดตั้งโมดูลได้ง่ายต่อการใช้งานของลูกค้า เนื่องจากแผ่น PCB บนมัน
โมดูลจอ OLED SFOM154YZ4-12864WB-01 ในอดีตไม่มีการสัมผัส แต่แผ่นสัมผัสสามารถปรับแต่งได้ ผลิตภัณฑ์นี้ถูกใช้อย่างแพร่หลายในเครื่องวิเคราะห์ทางการแพทย์ เครื่องวัด เครื่องรับสัญญาณเทอร์มินัล POS, เครื่องชําระเงิน, เครื่องมือถือ, เครื่องสั่งซื้อมือถือ เป็นต้น
ลักษณะ
1จอ OLED ขนาดเล็ก 1.54 นิ้วนี้มีความละเอียด 128X64 และชิปเซ็ต SSD1309
2โมดูลจอ OLED ขนาด 1.54 นิ้วนี้ใช้พลังงานต่ํามาก: ความสว่างเต็มจอ 0.08w
3. จอ OLED 4 ปินขนาด 1.54 นิ้วนี้มีรูติดตั้ง 4 ช่อง เพื่อการติดตั้งง่าย
4ผลิตภัณฑ์ OLED ขนาด 1.54 นิ้ว 128x64 นี้ถูกออกแบบมาสําหรับชนิด I2C, IIC และ SPI อินเตอร์เฟสเป็นตัวเลือก
5สินค้า OLED 4pin ขนาด 1.54 นิ้วนี้รองรับชิปควบคุมหลากหลาย: ติดต่อได้อย่างสมบูรณ์แบบกับ Arduino 51 ซีรีส, msp430 ซีรีส, stm32/2 CSR IC เป็นต้น
6โวลเตจไฟฟ้าของสินค้า OLED ขนาด 1.54 นิ้ว I2C นี้คือ DC 3V-5V
7. โมดูลจอ OLED ขนาด 1.54 นิ้วนี้มีบริเวณที่ตั้งใน IC คนขับรถ สามารถสื่อสารกับ I2C ((IIC) อินเตอร์เฟสเพียงต้องการ 4 ท่าทาง I / O
8สินค้า OLED ขนาด 1.54 นิ้ว 128x64 นี้เข้ากับ MMDVM, Pi-Star และเข้ากับ Raspberry pi
9. สินค้า 128x64 SPI OLED 1.54 นิ้วนี้มีการออกแบบที่สว่างด้วยตนเอง ไม่จําเป็นต้องมีแสงเบื้องหลัง จอแสดงภาพสามารถสว่างด้วยตนเอง
10. โมดูลจอ OLED ขนาด 1.54 นิ้ว ไม่มีตัวอักษรที่ฝังอยู่ในตัวควบคุม OLED ผู้ใช้สามารถสร้างตัวอักษรผ่านโปรแกรมการสร้างตัวอักษร
ข้อมูลสินค้า
| สินค้า: | 1.54 นิ้ว OLED Display |
| การแก้ไข: | ความละเอียด 128x64 จุด |
| อินเตอร์เฟซ: | I2C, SPI ไม่จําเป็น |
| ไดรเวอร์ IC: | SSD1309 หรือเทียบเท่า |
| ออตติกส์: | มุมมองทั้งหมด |
| โหมดการแสดง: | การแสดงเมทริกซ์แบบเปียก |
| รูปแบบ Dim: | 47.0(L) X 43.0(W) X 13.8(T) มม |
| พื้นที่ทํางาน: | 35.06 ((L) X 17.52 ((W) มม |
| พิกเซลปิตช์: | 0.274 X 0.274 มม. |
| วิธีการขับรถ: | 1/64 วงจร งาน |
| อุณหภูมิการทํางาน | -40°C ถึง +70°C |
| ความร้อนในการเก็บ: | -40°C ถึง +85°C |
| หมายเลขปิน: | 4 ปินหัวหน้า 7 ปิน |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
การนิยาม Pin
Pin1 GND (Power Ground)
Piin2 VDD (วอลเตจของโมดูลพลังงาน 3V - 5V)
Pin3 SCL (เส้นนาฬิกา)
Pin4 SDA (สายข้อมูล)

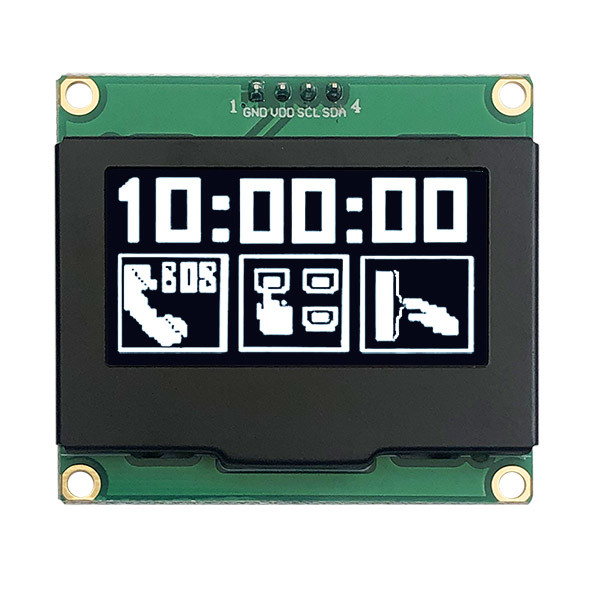

1.54 นิ้ว โมดูลจอ OLED 128 * 64 พิกเซล 4 ปิน อินเตอร์เฟซ IIC

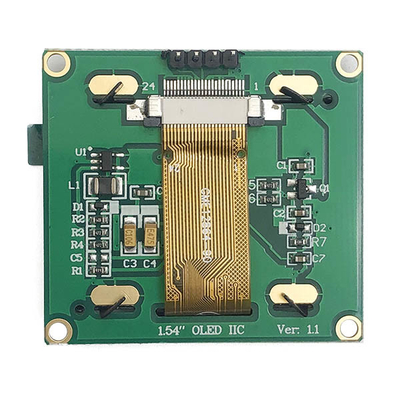

1โมดูลจอ OLED ขนาด.54 นิ้ว 128 * 64 พิกเซล 4 ปิน อินเตอร์เฟซ IIC ภาพสินค้า
