รายละเอียดสินค้า:
|
| สินค้า: | จอแสดงผล OLED ขนาด 0.96 นิ้ว | จำนวนพิกเซล: | 128x64 พิกเซล |
|---|---|---|---|
| ไอซีไดร์เวอร์: | SSD1315 หรือเทียบเท่า | โหมดการแสดงผล: | เมทริกซ์แบบพาสซีฟ |
| แสดงสี: | ขาวดำ (สีขาว) | ขับหน้าที่: | การ ทํา งาน 1/64 |
| ขนาดแผง: | 24.7 x 16.6 x 1.3 (มิลลิเมตร) | พื้นที่ทํางาน: | 21.74 x 11.175 (มิลลิเมตร) |
| สนามพิกเซล: | 0.17 x 0.175 (มม.) | ขนาดพิกเซล: | 0.15 x 0.15 (มม.) |
| ดูทิศทาง: | มุมมองทั้งหมด | อินเตอร์เฟซ: | I2C, SPI เป็นตัวเลือก |
| การเชื่อมต่อ: | เสียบเข้าไป | หมายเลขพิน: | 30 ปิน (สามารถปรับแต่งได้) |
| อุณหภูมิในการทำงาน: | -40C - +70C | อุณหภูมิในการจัดเก็บ: | -40C - +85C |
| เวลาชีวิต: | 50,000 ชั่วโมง @60cd/m2 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | โมดูลจอแสดงผล OLED ขนาด 0.96 นิ้ว,โมดูลจอ OLED 128x64 |
||
** ดาวน์โหลดใบข้อมูล **
SFOS096JY-7127AP รายละเอียด.pdf
0จอ OLED ขนาด.96 นิ้ว ขนาด 128x64 ขาว/น้ําเงิน/เหลือง/น้ําเงินเหลืองการนําเสนอสินค้า
จอ OLED มโนโครมหมายถึงจอ OLED ที่สามารถแสดงเพียงสีเดียว เช่น สีขาว สีฟ้า และสีเหลือง สีสามสีนี้ค่อนข้างทั่วไปและเป็นที่นิยมในหมู่ผู้ใช้งานส่วนใหญ่ นอกจากนี้บนหน้าจอนี้, เรายังสามารถให้บริการจอสีสองสีเหลืองและน้ําเงิน, ซึ่งยังให้ผู้ใช้งานกับประสบการณ์ทางสายตาที่ดี
โมดูลจอ OLED SFOS096XZ-7127AP เป็นจอกราฟิก COG ความละเอียด 128x64 ขนาดเส้นแยก 0.96 นิ้วโมเดล OLED ได้ถูกออกแบบเป็นประเภทอุตสาหกรรม และมีข้อดีต่อการแข่งขันในราคา. หน่วยนี้มี SSD1315 IC ภายใน; มันสนับสนุนอินเตอร์เฟซ I2C และ SPI. ความตึงเครียดของปั๊มพลังงานตรรกะคือ 2.8V, ความตึงเครียดของปั๊มพลังงานจอคือ 9V, กระแสการทํางานของ VDD คือ 160 μ A,และวงจรการขับขี่คือ 1/64.
โมดูลแสดงภาพ SFOS096XZ-7127AP OEL เหมาะสําหรับอุปกรณ์ที่ใส่ได้, แอปพลิเคชั่นบ้านฉลาด และอื่นๆ โมดูลนี้สามารถทํางานได้ในอุณหภูมิตั้งแต่ -40 °C ถึง +70 °Cระยะอุณหภูมิในการเก็บรักษาของมันคือ -40 °C ถึง + 85 °C.
ลักษณะ
| สินค้า: |
0.96 นิ้ว การเชื่อมต่อสาย OLED Display |
| จํานวนพิกเซล: | 128x64 พิกเซล |
| ไดรเวอร์ IC: | SSD1315 หรือเทียบเท่า |
| โหมดการแสดง: | แมทริกซ์แบบปาสิฟ |
| สีแสดง: | สีขาว, สีฟ้า, สีเหลือง และสีสองสี ((เหลือง/สีฟ้า) |
| หน้าที่ขับรถ: | การ ทํา งาน 1/64 |
| พื้นที่ทํางาน: | 21.74 X 11.175 (มิลลิเมตร) |
| ขนาดแพเนล: | 24.7 X 16.6 X 1.3 (มิลลิเมตร) |
| พิกเซลปิตช์: | 0.17 X 0.175 (มิลลิเมตร) |
| ขนาดพิกเซล: | 0.15 X 0.15 (มิลลิเมตร) |
| อินเตอร์เฟซ: | I2C, SPI ไม่จําเป็น |
| ทิศทางการดู: | มุมมองทั้งหมด |
| การเชื่อมต่อ: | พล็อกอิน |
| หมายเลขปิน: | 30 ปิน (สามารถปรับแต่งได้) |
| ระยะเวลาการทํางาน: | -40C - +70C |
| ความร้อนในการเก็บ: | -40C - +85C |
| อายุการใช้งาน: | 50,000 ชั่วโมง @60cd/m2 |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |

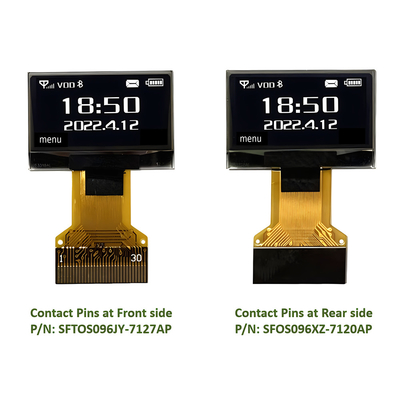

0จอ OLED ขนาด.96 นิ้ว ขนาด 128x64 ขาว/น้ําเงิน/เหลือง/น้ําเงินเหลืองภาพวาดสินค้า
การนิยาม Pin อินเตอร์เฟซ
| ไม่ | สัญลักษณ์ | คําอธิบาย |
| 1 | NC | ไม่มีการเชื่อมต่อ |
| 2 | C1N |
CXP/CXN-Pin สําหรับตัวประกอบปั๊มชาร์จ |
| 3 | C1P | |
| 4 | C2P | |
| 5 | C2N | |
| 6 | VBAT | พัสดุพลังงานสําหรับวงจรควบคุมปั๊มชาร์จ |
| 7,10 | NC | ไม่มีการเชื่อมต่อ |
| 8 | VSS | นี่คือปิ้นพื้น |
| 9 | VDD | พินเครื่องพลังงานสําหรับการทํางานของหลอดคอมพิวเตอร์ |
| 11 | BS1 |
สาย MCU bus interface pin การเลือก |
| 12 | BS2 | |
| 13 | CS | นี่คือชิปเลือกเข้า. |
|
14 |
RES |
กําหนดสัญญาณการเข้าใหม่.เมื่อปินถูกดึงต่ํา,การเริ่มต้นของชิปถูกดําเนินการ. ให้ปินนี้สูง ((คือเชื่อมต่อกับ VDD) ระหว่างการทํางานปกติ |
|
15 |
A0 |
นี่คือปินควบคุม Data/Command เมื่อดึง HIGH (คือเชื่อมต่อกับ VDD) ข้อมูลที่ D[7:0] จะถูกพิจารณาเป็นข้อมูล เมื่อดึง LOW ข้อมูลที่ D[7:0] จะถูกโอนไปยังบันทึกคําสั่ง ในโหมด I2C ปินนี้ทําหน้าที่ SA0 สําหรับการเลือกที่อยู่ของทาส เมื่อเลือกอินเตอร์เฟซซีเรียล 3 สาย ปินนี้ต้องเชื่อมต่อกับ VSS |
|
16 |
WR |
นี่คือปินการเข้าควบคุมอ่าน / เขียนเชื่อมต่อกับ MCU เมื่อเลือกโหมดอินเตอร์เฟซ 8080 ปินนี้จะเป็นการเข้า Write (WR#) การเขียนข้อมูลจะเริ่มเมื่อดึงปินนี้ลง และชิปถูกเลือก |
|
17 |
RD |
เมื่อเชื่อมต่อกับไมโครโปรเซสเซอร์ 8080 ซีรีส ปินนี้ได้รับสัญญาณอ่าน (RD #) การทํางานใหม่เริ่มต้นเมื่อปินนี้ถูกดึงลงและชิปถูกเลือก เมื่อเลือกอินเตอร์เฟซลําดับหรือ I2C ปินนี้ต้องเชื่อมต่อกับ VSS |
|
18 ~ 25 |
D0 ~D7 |
นี่คือบัสข้อมูลสองทิศ 8 บิตที่จะเชื่อมต่อกับบัสข้อมูลของไมโครโปรเซสเซอร์ เมื่อเลือกโหมดอินเตอร์เฟซซีเรียล D0 จะเป็นการเข้าเวลาซีเรียล: SCLK;D1 จะเป็นข้อมูลรายการ input: SDIN และ D2 ควรเก็บไว้ NC. เมื่อเลือกโหมด I2C, D2, D1 ควรถูกผูกเข้าด้วยกันและใช้งานเป็น SDAout, SDAin ในการใช้งานและ D0 คือการเข้านาฬิกาลําดับ, SCL |
|
26 |
IREF |
นี่คือปินอ้างอิงกระแสไฟฟ้าออกส่วนหนึ่ง เมื่อใช้ IREF ภายนอก ควรเชื่อมต่อตัวต่อกันระหว่างปินนี้กับ VSS เพื่อรักษากระแส IREF อยู่ที่ 30uA เมื่อใช้ IREF ภายใน ปิ้นนี้ควรเก็บไว้ NC |
|
27 |
VCOMH |
ปินสําหรับสัญญาณ COM เลิกเลือกระดับความดัน คอนเดเซนเตอร์ควรถูกเชื่อมต่อระหว่างปินนี้และ VSS.Com |
|
28 |
VCC |
พัสดุพลังงานสําหรับความดันการขับเคลื่อนแผ่น. นี่ยังเป็นปินปัสดุความดันพลังงานที่เป็นบวกมากที่สุด. เมื่อปั๊มการชาร์จเปิดใช้งาน, เครื่องประกอบไฟฟ้าควรเชื่อมต่อระหว่างปินและ VSS. |
| 29,30 | NC | ไม่มีการเชื่อมต่อ |
คุณลักษณะ DC
| รายการ | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย | |
|
โลเตชั่นไฟฟ้า |
IC ความแรงกดไฟฟ้าปัจจัยตรรกะ | VDD | 1.65 | 3.0 | 3.5 | V |
| ความแรงดันไฟฟ้าของปั๊มการชาร์จ |
VBAT |
3.0 |
3.3 |
4.5 |
V |
|
|
การทํางาน ((สําหรับแผ่น OLED) |
VCC |
7.0 |
7.5 |
8.0 |
V |
|
|
หน่วยงาน โวลเตชั่น |
โวลเตชั่นสูง | HIV | 0.8 x VDD | - | VDD | V |
| โวลเตชั่นต่ํา | VIL | 0 | - | 0.2 x VDD | V | |
|
ผลิต โวลเตชั่น |
โวลเตชั่นสูง | VOH | 0.9 x VDD | - | VDD | V |
| โวลเตชั่นต่ํา | VOL | VSS | - | 0.1 x VDD | V | |
คุณสมบัติไฟฟ้าออปติก
| รายการ | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย | คําสังเกต | |
| ความสว่างในการทํางาน | L | 50 | 65 | - | cd / m2 | พิกเซลทั้งหมด ON | |
| การบริโภคพลังงาน | P | - | 50 | 60 | mW |
พิกเซล 30% เปิด |
|
| ความถี่ของกรอบ | Fr | - | 105 | - | Hz | - | |
|
สี พิกัด |
สีฟ้า | CIE x | 0.11 | 0.15 | 0.19 |
CIE1931 |
ห้องมืด |
| CIE y | 0.21 | 0.25 | 0.29 | ||||
|
เวลาตอบสนอง
|
ยกขึ้น | Tr | - | 10 | - | เรา | - |
| การพัง | Td | - | 10 | - | เรา | - | |
| อัตราความแตกต่าง | Cr | 10000:1 | - | - | - | ห้องมืด | |
| มุมมอง | θ | 160 | - | - | ปริญญา | - | |
| ระยะเวลาการใช้งาน | ด้านบน | 22000 | - | - | ชั่วโมง | L= 65 cd/m2 | |

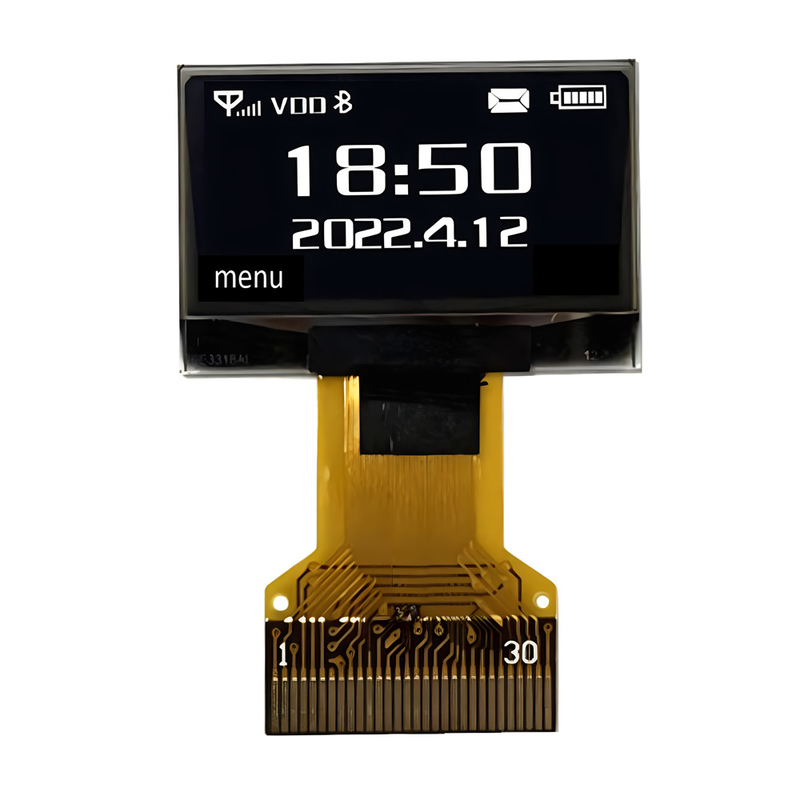

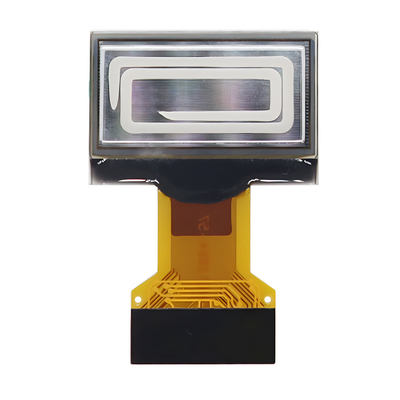

0จอ OLED ขนาด.96 นิ้ว ขนาด 128x64 ขาว/น้ําเงิน/เหลือง/น้ําเงินเหลืองภาพสินค้า
