รายละเอียดสินค้า:
|
| สินค้า: | โมดูลจอแสดงผล OLED ขนาด 1.3 นิ้ว | จำนวนพิกเซล: | กราฟิก 128x64 |
|---|---|---|---|
| ไอซีไดร์เวอร์: | CH1116G หรือเทียบเท่า | โหมดการแสดงผล: | เมทริกซ์แบบพาสซีฟ |
| แสดงสี: | ขาวดำ ขาว น้ำเงิน ไม่จำเป็น | ขับหน้าที่: | การ ทํา งาน 1/64 |
| ขนาดแผง: | 34.5 x 23.0 x 1.4 (มม.) | พื้นที่ทํางาน: | 29.42 x 14.7 (มม.) |
| สนามพิกเซล: | 0.23 x 0.23(มม.) | ขนาดพิกเซล: | 0.21 x 0.21 ((mm) |
| ดูทิศทาง: | มุมมองทั้งหมด | อินเตอร์เฟซ: | 8 บิต 68XX/80XX, SPI 3/4 สาย, I2C |
| การเชื่อมต่อ: | เสียบเข้าไป | หมายเลขพิน: | 30 พิน |
| เวลาชีวิต: | 50,000 ชั่วโมง @60cd/m2 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | โมดูลจอ OLED โมโนครอม,โมดูลจอ OLED ขนาด 128x64 พิกเซล |
||

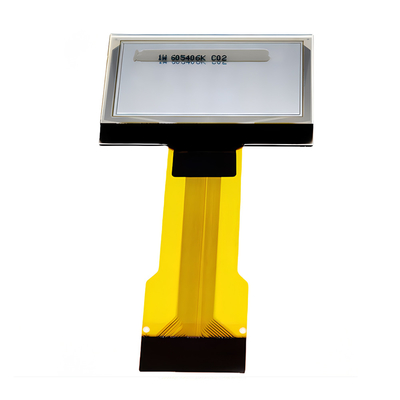

1.3 นิ้ว โมโนครอม OLED โมดูลจอ 128x64 พิกเซลภาพวาดสินค้าการนําเสนอสินค้า
SFOS130JY-7130AP OLED Display Module เป็นจอกราฟิก COG ความละเอียด 128x64 ขนาดเส้นแยก 1.3 นิ้วโมเดล OLED ได้ถูกออกแบบเป็นเกรดอุตสาหกรรม ซึ่งมีข้อดีของราคาที่แข่งขันโมดูลมี CH1116G IC ภายใน; มันสนับสนุน 8-bit 68XX/80XX ปานกลาง, 3/4 สาย SPI, อินเตอร์เฟซ I2C. ความดันไฟฟ้าสําหรับ Logic คือ 4V, ความดันไฟฟ้าสําหรับจอคือ 14V,กระแสการทํางานสําหรับ VDD คือ 180μA, การขับรถ 1/64 โมดูลแสดงภาพ SFOS130Y-7130AP OEL สามารถทํางานได้ในอุณหภูมิจาก -40 °C ถึง +80 °C; อุณหภูมิการเก็บของของมันอยู่ระหว่าง -40 °C ถึง +80 °C
| สินค้า: | 1โมดูลจอ OLED ขนาด.3 นิ้ว |
| จํานวนพิกเซล: | 128x64 กราฟิก |
| โหมดการแสดง: | แมทริกซ์แบบปาสิฟ |
| ไดรเวอร์ IC: | CH1116G หรือเทียบเท่า |
| สีแสดง: | โมโน สีขาว, สีน้ําเงิน |
| หน้าที่ขับรถ: | การ ทํา งาน 1/64 |
| ขนาดแพเนล: | 34.5 X 23.0 X 1.4 (มิลลิเมตร) |
| พื้นที่ทํางาน: | 29.42 X 14.7 (มิลลิเมตร) |
| พิกเซลปิตช์: | 0.23 X 0.23 ((มม) |
| ขนาดพิกเซล: | 0.21 X 0.21 ((มม) |
| อินเตอร์เฟซ: | 8 บิต 68XX/80XX, SPI 3/4 สาย, I2C |
| หมายเลขปิน: | 30 ปิน |
| ทิศทางการดู: | มุมมองทั้งหมด |
| การเชื่อมต่อ: | การเชื่อมต่อแบบพล็อกอิน |
| อายุการใช้งาน: | 50,000 ชั่วโมง @60cd/m2 |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
ลักษณะ
10จอ OLED ขนาด 1.3 นิ้วนี้มีเวลาตอบสนองที่เร็วกว่า "10 ไมโครวินาทีที่ +25 °C"
10.ผลิตภัณฑ์โมโน OLED ขนาด 1.3 นิ้วนี้มีความสว่างสูง และผลิตภัณฑ์นี้มีอัตราความแตกต่างสูงถึง 2000:1.
11ผลิตภัณฑ์ OLED 1.3 นิ้วราคาถูกนี้ ใช้พลังงานน้อยกว่า - ลดการปล่อยคาร์บอนไดออกไซด์

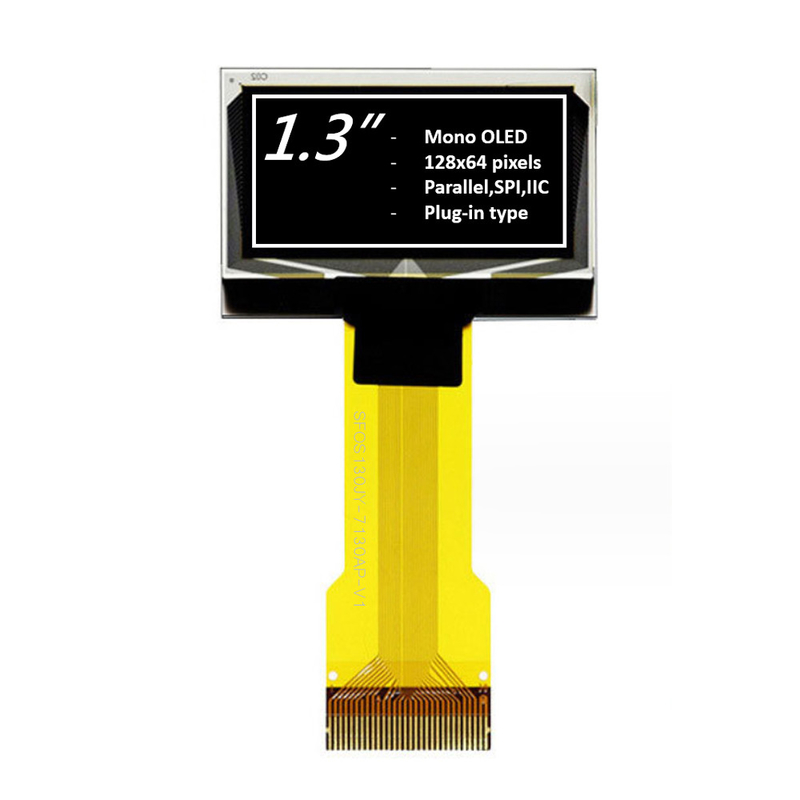

1.3 นิ้ว โมโนครอม OLED โมดูลจอ 128x64 พิกเซลภาพวาดสินค้า
การนิยาม Pin
อัตราการเรตติ้งสูงสุด
หมายเหตุที่ 1: ความดันทั้งหมดข้างบนนั้นเป็นฐานของ VSS = 0V
หมายเหตุ 2: เมื่อโมดูลนี้ถูกใช้เกินความสามารถสูงสุดที่สุทธิข้างต้น โมดูลอาจแตกเป็นถาวรเป็นที่ปรารถนาที่จะใช้โมดูลนี้ภายใต้เงื่อนไขตามส่วนที่ 3ภาพและคุณสมบัติไฟฟ้า หากโมดูลนี้ถูกใช้เกินสภาพเหล่านี้ อาจเกิดการทํางานผิดปกติของโมดูล และความน่าเชื่อถือของโมดูลอาจเสื่อมลง
หมายเหตุ 3: ระยะอุณหภูมิที่กําหนดไม่ได้รวมตัวขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้ว
หมายเหตุที่ 4: VCC = 12.0V, Ta = 25°C, 50% หมากรุก.การตั้งค่าโปรแกรมตามส่วน 4.4 การเริ่มต้น.สิ้นอายุการใช้งานถูกกําหนดเป็น 50% ของความสว่างเริ่มต้นที่บรรลุอายุการทํางานเฉลี่ยในอุณหภูมิห้องประมาณโดยการทํางานเร่งในสภาพอุณหภูมิสูง.
ลักษณะของแสง
คุณลักษณะ DC

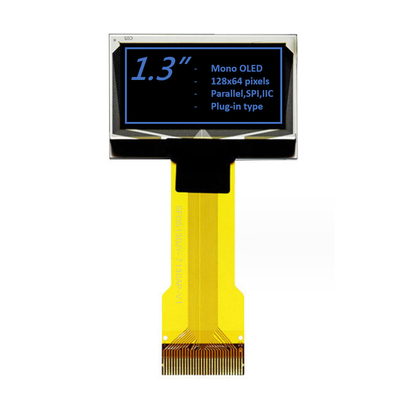

1.3 นิ้ว โมโนครอม OLED โมดูลจอ 128x64 พิกเซลภาพวาดสินค้าสินค้าภาพ
อุปกรณ์โรงงานและใบรับรอง
จอ OLED กราฟิกของ SAEF Technology มีให้เลือกในสามโครงสร้างทางกล ได้แก่ เทคโนโลยี COB, COG และ TAB passive matrixความละเอียด OLED โมโนครอมแบบกราฟิกที่มีใน 50x16 OLED display, 64x128 OLED, 100x16 OLED, 100x32 กราฟฟิก OLED, 200x16 กราฟฟิก OLED, OLED 128x32, OLED จอ 128x64, OLED 128x128, และ 256x64 OLED จอจอ OLED กราฟฟิกในสายการผลิต SAEF มีตัวควบคุมบนเครื่องและอินเตอร์เฟซรวมถึง, ซีเรียล, และ I2C OLED, SPI OLED โมดูลจอ OLED เหล่านี้มีการขับเคลื่อนแรงดันของ 3V, หรือ 5V ขึ้นอยู่กับความละเอียด / สี
SAEF ให้บริการโหมดจอ OLED ในขนาดจาก 0.42" ถึง 5.5" OLED เช่น 0.42" micro OLED Display, 0.49" OLED Display, 0.66" mini OLED Display, 0.69" OLED, 0.77" OLED,.91" OLED Display, 0.95" OLED, 0.96" OLED Display, 1.3" OLED Display, 1.5" OLED Display, 2" OLED, 2.4" OLED, 2.7" OLED Display, 5.5" OLED Display และการออกแบบแบบที่กําหนดเอง
