รายละเอียดสินค้า:
|
| สินค้า: | 0โมดูลจอ OLED ขนาด.63 นิ้ว | จำนวนพิกเซล: | 120x28 พิกเซล |
|---|---|---|---|
| ไอซีไดร์เวอร์: | SSD1312 หรือเทียบเท่า | โหมดการแสดงผล: | เมทริกซ์แบบพาสซีฟ |
| แสดงสี: | ขาวดำ (สีขาว) | ขับหน้าที่: | การ สร้าง ความ คุ้มค่า, 1/28 |
| ขนาดแผง: | 21.54 x 6.62 x 1.22 (มิลลิเมตร) | พื้นที่ทํางาน: | 15.58 x 3.62 (มม) |
| สนามพิกเซล: | 0.13 x 0.13 (มิลลิเมตร) | ขนาดพิกเซล: | 0.11 x 0.11 (มิลลิเมตร) |
| ดูทิศทาง: | มุมมองทั้งหมด | อินเตอร์เฟซ: | ไอทูซี |
| การเชื่อมต่อ: | การผสมผสาน/ฮอตบาร์ (สามารถปรับแต่ง) | หมายเลขพิน: | 14 พิน (สามารถปรับแต่งได้) |
| เวลาชีวิต: | 50,000 ชั่วโมง @60cd/m2 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | โมดูลจอ OLED ขนาด 120x28 พิกเซล,0โมดูลจอ OLED ขนาด.63 นิ้ว,เครื่องแสดงภาพแบบ i2c OLED |
||
0.63 นิ้ว 120x28 พิกเซล โมดูลจอ OLED, 0.63 นิ้ว OEL Matrix Display การแนะนําสินค้า
SFOS063XZ-7114AN OLED Display Module เป็นจอกราฟิก COG ความละเอียด 120x28 ขนาดเส้นแยก 0.63 นิ้วโมเดล OLED ได้ถูกออกแบบเป็นเกรดอุตสาหกรรม ซึ่งมีข้อดีของราคาที่แข่งขัน. โมดูลถูกสร้างขึ้นในกับ SSD1312 IC; มันสนับสนุนอินเตอร์เฟซ I2C. ความแรงกดไฟฟ้าสําหรับโลจิกเป็น 2.8V แบบ, ตั้งแต่ 1.65V ถึง 3.3V, ความแรงกดไฟฟ้าสําหรับการแสดงภาพคือ 8V,กระแสการทํางานสําหรับ VDD คือ 180μA, การขับรถ 1/28.SFOS063XZ-7114AN OEL Display Module เหมาะสําหรับอุปกรณ์สวมใส่, แอปพลิเคชั่นบ้านฉลาด และอื่นๆ มัณฑูลนี้สามารถทํางานได้ในอุณหภูมิจาก -40 °C ถึง +80 °Cอุณหภูมิการเก็บรักษาของมันอยู่ระหว่าง -40°C ถึง +85°C.
ลักษณะ
9จอ OLED ขนาด 0.63 นิ้วนี้มีเวลาตอบสนองที่เร็วกว่า "10 ไมโครวินาทีที่ +25 °C"
10.ผลิตภัณฑ์โมโน OLED ขนาด 0.63 นิ้วนี้มีความสว่างสูง และผลิตภัณฑ์นี้มีอัตราความแตกต่างสูงถึง 2000:1.
11ผลิตภัณฑ์ OLED ขนาด 0.63 นิ้ว ราคาถูกนี้ ใช้พลังงานน้อยกว่า - ลดการปล่อยคาร์บอนไดออกไซด์
| สินค้า: | 0โมดูลจอ OLED ขนาด.63 นิ้ว |
| ไดรเวอร์ IC: | SSD1312 หรือเทียบเท่า |
| อินเตอร์เฟซ: | I2C |
| สีแสดง: | โมโนครอม (สีขาว) |
| จํานวนพิกเซล: | 120x28 พิกเซล |
| โหมดการแสดง: | แมทริกซ์แบบปาสิฟ |
| หน้าที่ขับรถ: | การ สร้าง ความ สนุกสนาน |
| ขนาดแพเนล: | 21.54 X 6.62 X 1.22 (มิลลิเมตร) |
| พื้นที่ทํางาน: | 15.58 X 3.62 (มิลลิเมตร) |
| พิกเซลปิตช์: | 0.13 X 0.13 (มิลลิเมตร) |
| ขนาดพิกเซล: | 0.11 X 0.11 (มิลลิเมตร) |
| หมายเลขปิน: | 14 ปิน (สามารถปรับแต่งได้) |
| ทิศทางการดู: | มุมมองทั้งหมด |
| การเชื่อมต่อ: | การผสมผสาน/ฮอทบาร์ (สามารถปรับแต่ง) |
| อายุการใช้งาน: | 50,000 ชั่วโมง @60cd/m2 |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
0.63 นิ้ว 120x28 พิกเซล โมดูลจอ OLED, 0.63 นิ้ว OEL Matrix Display การวาดสินค้า
อัตราการเรตติ้งสูงสุด
ลักษณะของแสง
การนิยาม Pin
Pin1, C2P / Pin2, C2N / Pin3, C1P / Pin4, C1N
ปลายบวกของ Flying Inverting Capacitor ปลายลบของ Flying Boost Capacitor ปั๊มชาร์จปั๊มปั๊มที่ต้องการระหว่างปลายพวกเขาต้องลอยเมื่อเครื่องแปลงไม่ได้ใช้.
ปิน 5VDD2VBAT
พลังงานไฟฟ้าสําหรับวงจร DC / DC Converter นี่คือปินพลังงานสําหรับพัฟเฟอร์ภายในของ DC / DC voltage converter. มันต้องเชื่อมต่อกับแหล่งภายนอกเมื่อเครื่องแปลงใช้มันควรถูกเชื่อมต่อกับ VDD เมื่อเครื่องแปลงไม่ได้ใช้.
ปิน6, VBREFNC
ปิน7, VSS
สายวงจรโลจิก แผ่นนี้เป็นปินพื้น มันทําหน้าที่เป็นจุดอ้างอิงสําหรับปินโลจิก มันต้องเชื่อมต่อกับพื้นภายนอก
ปิน8, VDD1
พลังงานไฟฟ้าสําหรับ Logic นี่คือปินไฟฟ้าไฟฟ้า มันต้องเชื่อมต่อกับแหล่งไฟฟ้าภายนอก
ปิน9RES#
การรีเซ็ตพลังงานสําหรับคอนโทรลเลอร์และไดรเวอร์ ปินนี้คือการเข้าสัญญาณรีเซ็ต เมื่อปินต่ํา การเริ่มต้นของชิปจะดําเนินการ
ปิน10, SCL
IIC Bus Clock Signal การถ่ายทอดข้อมูลใน I2C bus จะทําตามซิกมัลของนาฬิกา การถ่ายทอดข้อมูลแต่ละบิตจะเกิดขึ้นในช่วงเวลานาฬิกาเดียวของปินนี้
ปิน11, SDA
สัญญาณข้อมูลบัส I2C ปินนี้เป็นช่องทางการสื่อสารระหว่างตัวส่งและตัวรับ
Pin12, IREF
ปัจจุบันอ้างอิงสําหรับการปรับความสว่าง ปินนี้เป็นปินอ้างอิงปัจจุบันส่วนหนึ่ง ผ่าตัดควรเชื่อมต่อระหว่างปินนี้และ VSS วางปัจจุบันที่ 12.5uA มากที่สุด
ปิน13, VCOMH
ความดันออกระดับสูงสําหรับสัญญาณ COM. ปินนี้เป็นปินการเข้าสําหรับระดับความดันออกระดับสูงสําหรับสัญญาณ COM. เครื่องปรับความแรงควรเชื่อมต่อระหว่างปินนี้และ VSS
ปิน14, VCC
พลังงานไฟฟ้าสําหรับ OEL Panel. นี่คือปินการให้บริการแรงดันบวกมากที่สุดของชิป. คอนเดสเตอร์ความมั่นคงควรถูกเชื่อมต่อระหว่างปินนี้และ VSS เมื่อเครื่องแปลงใช้มันต้องเชื่อมต่อกับแหล่งไฟฟ้าภายนอก เมื่อเครื่องแปลงไม่ได้ใช้.

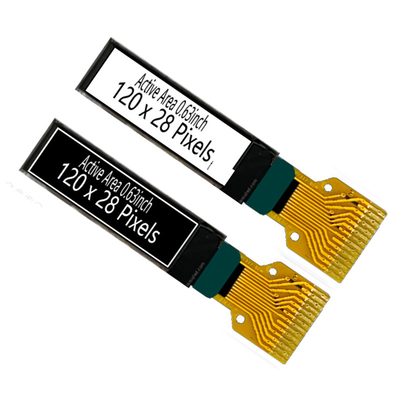

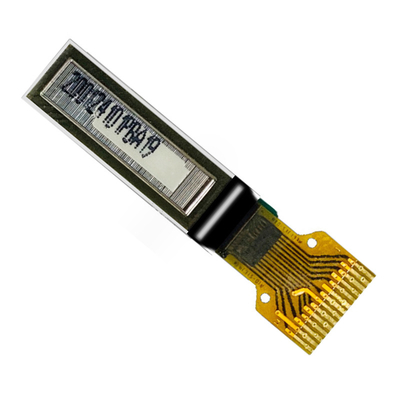

0.63 นิ้ว 120x28 พิกเซล โมดูลจอ OLED จอ OEL แมตริกซ์ 0.63 นิ้วภาพสินค้า
อุปกรณ์โรงงานและใบรับรอง
จอ OLED กราฟิกของ SAEF Technology มีให้เลือกในสามโครงสร้างทางกล ได้แก่ เทคโนโลยี COB, COG และ TAB passive matrixความละเอียด OLED โมโนครอมแบบกราฟิกที่มีใน 50x16 OLED display, 64x128 OLED, 100x16 OLED, 100x32 กราฟฟิก OLED, 200x16 กราฟฟิก OLED, OLED 128x32, OLED จอ 128x64, OLED 128x128, และ 256x64 OLED จอจอ OLED กราฟฟิกในสายการผลิต SAEF มีตัวควบคุมบนเครื่องและอินเตอร์เฟซรวมถึง, ซีเรียล, และ I2C OLED, SPI OLED โมดูลจอ OLED เหล่านี้มีการขับเคลื่อนแรงดันของ 3V, หรือ 5V ขึ้นอยู่กับความละเอียด / สี
SAEF ให้บริการโมดูลจอ OLED ในขนาดตั้งแต่ 0.42 "ถึง 5.5" OLED เช่น 0.42" micro OLED Display, 0.49" OLED Display, 0.5" OLED Display, 0.54" OLED Display, 0.63" OLED Display,หน้าจอ OLED ขนาดเล็ก 66 นิ้ว, 0.69" OLED, 0.91" OLED Display, 0.95" OLED, 0.96" OLED Display, 1.5" OLED Display, 2" OLED, 2.4" OLED, 2.7" OLED Display, 5.5" OLED Display, และการออกแบบแบบที่กําหนดเอง
