รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | หน้าจอ LCD TFT ขนาด 7 นิ้ว | อุณหภูมิในการทำงาน: | -30°C ถึง +75°C |
|---|---|---|---|
| ความส่องสว่างของพื้นผิว: | 1,000 ซีดี/ตรม.(ไนต์) | การแก้ไข: | 1024 RGB x 600 |
| อินเตอร์เฟซ: | RGB | หมายเลขพิน: | 50 ปิน |
| ดูทิศทาง: | IPS มุมมองทั้งหมด (85/85/85/85) | ภาพลักษณะ ดิม: | 164.9 ((H) x100.0 ((V) × 5.5 ((T) (มม) |
| พื้นที่ใช้งาน: | 154.21(ส)x85.92(วี) (มม.) | หน้าจอสัมผัส: | CTP ไม่จำเป็น |
| การบํารุงผิว: | การเคลือบแข็ง (3H) | แสดงสี: | 16.7 ม |
| การเชื่อมต่อ: | เสียบเข้าไป | อุณหภูมิในการจัดเก็บ: | -30°C ถึง +80°C |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 7 นิ้ว PCAP TFT Display,1000 นิต PCAP TFT Display |
||

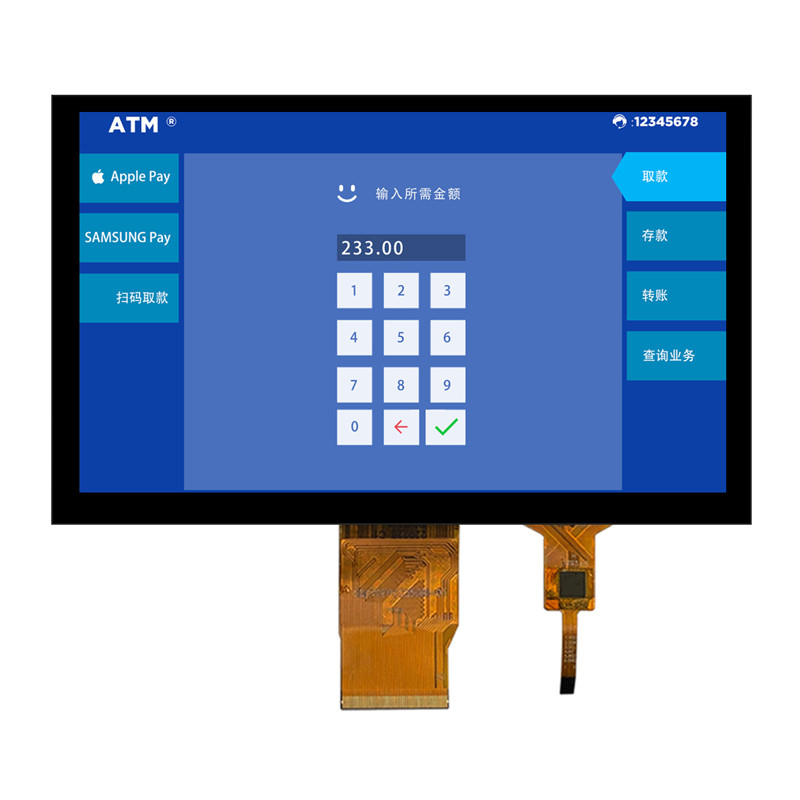

7 นิ้ว PCAP TFT Display 1024x600 1000nits RGB อุณหภูมิการทํางานที่กว้าง
หน้าจอ LCD TFT SFTO700XC-7026AN เป็นหน้าจอมุมชมเต็มแบบ IPS ขนาด 7 นิ้ว มีความละเอียด 1024x600 พิกเซล หน่วยจอ LCD TFT ระดับอุตสาหกรรมนี้รองรับอินเตอร์เฟซ RGBหน้าจอ TFT SFTO700XC-7026AN นี้ทํางานที่ 3.3V ((ความกระชับกําลัง) Vdd คือ 3.0V ถึง 3.6V
SFTO700XC-7026AN ได้ถูกออกแบบด้วยแผ่นสัมผัสแบบจุ, IIC และอินเตอร์เฟซ USB เป็นตัวเลือก. โมดูล TFT LCD SFTO700XC-7026AN นี้มีความสว่าง 1000cd / m2.TFT touch LCD SFTO700XC-7026AN มีคุณภาพดีในฐานะที่เป็นจอแสดงผลิตภัณฑ์ชั้นอุตสาหกรรม ผลิตภัณฑ์นี้ถูกใช้อย่างแพร่หลายในอุตสาหกรรมและการแพทย์ การธนาคาร POS เทอร์มินอล HMI อัตโนมัติบ้าน ระบบความปลอดภัย เป็นต้น
| สินค้า: | หน้าจอ LCD TFT ขนาด 7 นิ้ว |
| ความสว่างของพื้นผิว: | 1000 Cd/m2 ((nits) |
| ระยะเวลาการทํางาน: | -30°C ถึง +75°C |
| อุณหภูมิการเก็บ: | -30°C ถึง +80°C |
| เลขปิน: | 50 ปิน |
| การแก้ไข: | 1024 RGB X 600 |
| อินเตอร์เฟซ: | RGB |
| ทิศทางการดู: | IPS มุมมองทั้งหมด (85/85/85/85) |
| พื้นที่ทํางาน: | 154.21 ((H) x85.92 ((V) (มม) |
| รูปแบบ Dim: | 164.9 ((H) x100.0 ((V) × 5.5 ((T) (มม) |
| หน้าจอสัมผัส: | CTP ไม่จําเป็น |
| สีแสดง: | 16.7 M |
| การรักษาผิว: | การเคลือบแข็ง ((3H) |
| การเชื่อมต่อ: | พล็อกอิน |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
ลักษณะ
LCD TFT ขนาด 7 นิ้วนี้เป็น LCD TFT แมทริกซ์ที่มีสีใช้ TFT ซิลิคอนแบบไม่มีรูปแบบ (ThinFilm Transistors) เป็นอุปกรณ์สลับที่ใช้งาน
จอจอ LCD ขนาด 7 นิ้ว PCAP TFT นี้ถูกออกแบบด้วยจอสัมผัสแบบจุ, แก้วปกสามารถปรับแต่งได้ตามความต้องการของลูกค้า.
หน้าจอ TFT ขนาด 7 นิ้วนี้มีสี Gamut Typ. 50% Min.45%.
เวลาตอบสนองของ LCD TFT ขนาด 12.1 นิ้วนี้คือประมาณ 30ms, สูงสุด 35ms
จอ TFT ขนาด 7 นิ้ว ขนาด 1024x600 มีอัตราความแตกต่างของ Typ:1000 Min:800.
RGB TFT ขนาด 7 นิ้วนี้ทํางานในอุณหภูมิที่กว้างตั้งแต่ -30 องศาถึง +75 องศา
หน้าจอ TFT ขนาด 7 นิ้วนี้เป็นจอ LCD อินเตอร์เฟซ RGB 50 ปินมาตรฐาน
7 นิ้ว TFT LCD Display อุณหภูมิที่กว้าง 1024x600 HMI Screen RGB 50pins การวาดสินค้า
รายละเอียดไฟฟ้าของโมดูล LCD
การนิยาม Pin
I: input, O: output, P: พลังงาน
หมายเหตุที่ 1: เลือกโหมด DE/SYNC โดยปกติลากสูง เมื่อเลือกโหมด DE, MODE= ′′1′′, VS และ HS ต้องลากสูง เมื่อเลือกโหมด SYNC, MODE= ′′0′′, DE ต้องติดพื้น
หมายเหตุที่ 2: เมื่อใส่ข้อมูล RGB 18 บิต, สองบิตต่ําของข้อมูล R,G และ B ต้องถูกบิด
หมายเหตุที่ 3: ข้อมูลต้องถูกล็อคไว้ที่ขอบตกของ DCLK

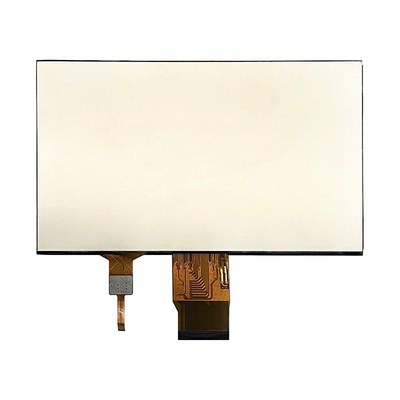

7 นิ้ว PCAP TFT Display 1024x600 1000nits RGB อุณหภูมิการทํางานที่กว้างภาพสินค้า
อุปกรณ์โรงงานและใบรับรอง
หน้าจอสัมผัสขนาดประมาณ (PCAP)
เทคโนโลยีการสัมผัสแบบคัดลอกความจุ (PCAP) ให้การตอบสนองที่รวดเร็วและมีความรู้สึก และความน่าเชื่อถือระดับมืออาชีพรวมกันหน้าจอสัมผัสขนาดจุจาก Saef Technology ได้ถูกออกแบบมาเพื่อการใช้งานในอุตสาหกรรมอย่างเข้มงวดเรายังสามารถนําจอสัมผัส PCAP มาผสมกับจอจอเหลว (LCD)ซึ่งเป็นคําตอบที่บูรณาการที่ช่วยทําให้โซ่การจัดจําหน่ายและการประกอบง่ายขึ้น.
กล่องปกปิด:
1รูป: ขนาด, รูปแบบ, การรักษาขอบ, หลุมและตัดออกตามความต้องการ
2สี: การพิมพ์ผ้าไหม โลโก้
3วัสดุกระจก: กระจกกอริลล่า, กระจกกระชับ, PMMA
4การรักษา: กระจก, AG, AR, AF
เซนเซอร์:
1วัสดุเซ็นเซอร์: แก้ว, ฟิล์ม, ฟิล์ม+ฟิล์ม
2FPC: การออกแบบรูปร่างเป็นตัวเลือก
3IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix และอื่นๆ
4อินเตอร์เฟส: I2C, USB, RS232
