รายละเอียดสินค้า:
|
| สินค้า: | โมดูลแสดงผล OLED 0.96" | จำนวนพิกเซล: | 128x64 พิกเซล |
|---|---|---|---|
| ไอซีไดร์เวอร์: | SSD1315 หรือเทียบเท่า | โหมดการแสดงผล: | เมทริกซ์แบบพาสซีฟ |
| แสดงสี: | ขาวดำ (สีขาว) | ขับหน้าที่: | การ ทํา งาน 1/64 |
| ขนาดแผง: | 24.7 x 16.6 x 1.3 (มิลลิเมตร) | พื้นที่ทํางาน: | 21.74 x 11.175 (มิลลิเมตร) |
| สนามพิกเซล: | 0.17 x 0.175 (มม.) | ขนาดพิกเซล: | 0.15 x 0.15 (มม.) |
| ดูทิศทาง: | มุมมองทั้งหมด | อินเตอร์เฟซ: | I2C, SPI เป็นตัวเลือก |
| การเชื่อมต่อ: | เสียบเข้าไป | หมายเลขพิน: | 30 ปิน (สามารถปรับแต่งได้) |
| อุณหภูมิในการทำงาน: | -40C - +70C | อุณหภูมิในการจัดเก็บ: | -40C - +85C |
| เวลาชีวิต: | 50,000 ชั่วโมง @60cd/m2 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | โมดูลจอแสดงผล OLED ขนาด 0.96 นิ้ว,หน้าจอ oled 128x64,จอ OLED SPI I2C 0.96 นิ้ว |
||

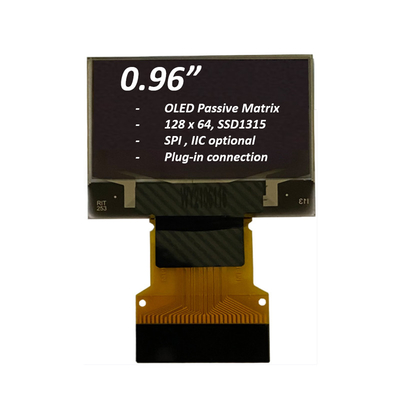

ราคาปลีก 0.96 นิ้ว โมดูลจอ OLED 128x64 พิกเซล SPI IIC อินเตอร์เฟซ Plug-In Connection Product Introduction

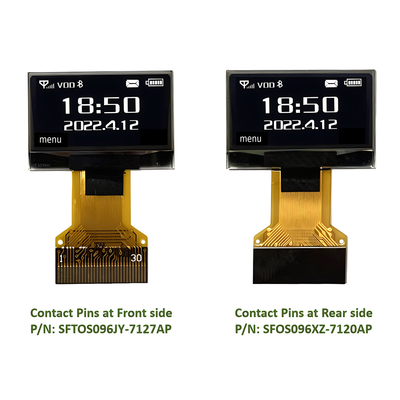

SFOS096XZ-7120AP OLED Display Module เป็นจอกราฟิก COG ความละเอียด 128x64 ขนาดเส้นแยก 0.96 นิ้วโมเดล OLED ได้ถูกออกแบบเป็นเกรดอุตสาหกรรม ซึ่งมีข้อดีของราคาที่แข่งขัน. โมดูลถูกสร้างขึ้นในกับ SSD1315 IC; มันสนับสนุนอินเตอร์เฟซ I2C และ SPI. ความแรงกดไฟสําหรับโลจิกคือ 2.8V, ความแรงกดไฟสําหรับการแสดงภาพคือ 9V, กระแสการทํางานสําหรับ VDD คือ 160μA,การขับรถ 1/64.
SFOS096XZ-7120AP OEL Display Module เหมาะสําหรับอุปกรณ์สวมใส่, แอปพลิเคชั่นบ้านฉลาด และอื่นๆ โมดูลนี้สามารถทํางานได้ในอุณหภูมิจาก -40 °C ถึง +70 °Cอุณหภูมิการเก็บรักษาของมันอยู่ระหว่าง -40°C ถึง +85°C.
| สินค้า: | โมดูลจอ OLED ขนาด 0.96" |
| จํานวนพิกเซล: | 128x64 พิกเซล |
| ไดรเวอร์ IC: | SSD1315 หรือเทียบเท่า |
| โหมดการแสดง: | แมทริกซ์แบบปาสิฟ |
| สีแสดง: | โมโนครอม (สีขาว) |
| หน้าที่ขับรถ: | การ ทํา งาน 1/64 |
| พื้นที่ทํางาน: | 21.74 X 11.175 (มิลลิเมตร) |
| ขนาดแพเนล: | 24.7 X 16.6 X 1.3 (มิลลิเมตร) |
| พิกเซลปิตช์: | 0.17 X 0.175 (มิลลิเมตร) |
| ขนาดพิกเซล: | 0.15 X 0.15 (มิลลิเมตร) |
| อินเตอร์เฟซ: | I2C, SPI ไม่จําเป็น |
| ทิศทางการดู: | มุมมองทั้งหมด |
| การเชื่อมต่อ: | พล็อกอิน |
| หมายเลขปิน: | 30 ปิน (สามารถปรับแต่งได้) |
| ระยะเวลาการทํางาน: | -40C - +70C |
| ความร้อนในการเก็บ: | -40C - +85C |
| อายุการใช้งาน: | 50,000 ชั่วโมง @60cd/m2 |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
ราคาปลีก 0.96 นิ้ว โมดูลจอ OLED 128x64 พิกเซล SPI IIC อินเตอร์เฟซ Plug-In Connection การวาดสินค้า
การนิยาม Pin
ปิน 1 นีซี (GND)ปินที่เก็บไว้ (ปินรองรับ) ปินรองรับสามารถลดผลกระทบจากความเครียดบนปินฟังก์ชัน ปินเหล่านี้ต้องเชื่อมต่อกับพื้นดินภายนอกเป็นวงจรป้องกัน ESD
ปิน2, ปิน3, ปิน4, ปิน5,ปลายบวกของ Flying Inverting Capacitor ปลายลบของ Flying Boost Capacitor ปั๊มชาร์จปั๊มปั๊มที่ต้องการระหว่างปลายพวกเขาต้องลอยเมื่อเครื่องแปลงไม่ได้ใช้.
ปิน6, VBATพลังงานไฟฟ้าสําหรับวงจรแปลง DC / DC นี่คือปินพลังงานสําหรับพัฟเฟอร์ภายในของเครื่องแปลงความดัน DC / DC. มันต้องเชื่อมต่อกับแหล่งภายนอกเมื่อเครื่องแปลงใช้ควรเชื่อมต่อกับ VDD เมื่อเครื่องแปลงไม่ได้ใช้.
ปิน7, Pin12, Pin16, Pin21~25, นีซีปิ้นที่ได้รับการอนุรักษ์ ปิ้น NC ระหว่างปิ้นฟังก์ชันได้รับการอนุรักษ์เพื่อการออกแบบที่เข้ากันได้และยืดหยุ่น
ปิน8, VSS,แผ่นดินของวงจรโลจิก นี่คือปินพื้น มันทําหน้าที่เป็นจุดอ้างอิงสําหรับปินโลจิก มันต้องเชื่อมต่อกับพื้นภายนอก
ปิน9, VDDพลังงานไฟฟ้าสําหรับ Logic นี่คือปินปรับระดับความดัน มันต้องเชื่อมต่อกับแหล่งภายนอก
ปิน10, Pin11, BS0, BS1,การสื่อสาร โปรต็อกอล เลือก ปินเหล่านี้เป็นการเข้าเลือก MCU ผิวหน้า
ปิน13CS#ชิปเลือก จิปนี้คือการเข้าชิปเลือก ชิปเปิดการสื่อสาร MCU เมื่อ CS # ดึงต่ําเท่านั้น
ปิน14RST#การรีเซ็ตพลังงานสําหรับคอนโทรลเลอร์และไดรเวอร์ ปินนี้คือการใส่สัญญาณรีเซ็ต เมื่อปินต่ํา การเริ่มต้นของชิปจะดําเนินการ
ปิน15, D/C#ข้อมูล/การควบคุมคําสั่ง. ปิ้นนี้คือปิ้นควบคุมข้อมูล/การควบคุมคําสั่ง. เมื่อปิ้นถูกดึงสูง, ทางเข้าที่ D7 ~ D0 จะถูกพิจารณาเป็นข้อมูลการแสดง. เมื่อปิ้นถูกดึงต่ํา,input ที่ D7 ~ D0 จะถูกโอนไปยังบันทึกคําสั่งเมื่อพินถูกดึงสูงและโหมดอินเตอร์เฟซซีเรียลถูกเลือก ข้อมูลที่ SDIN จะถูกตีความเป็นข้อมูล เมื่อถูกดึงต่ํา ข้อมูลที่ SDIN จะถูกโอนไปยังบันทึกคําสั่งในโหมด I2C, ปินนี้ทําหน้าที่เป็น SA0 สําหรับการเลือกที่อยู่ของทาส สําหรับความสัมพันธ์รายละเอียดกับสัญญาณอินเตอร์เฟซ MCU, กรุณาดูแผนภูมิลักษณะเวลา
ปิน18~Pin20, D0~D2,ปินเหล่านี้เป็นบัสข้อมูลสองทิศที่เชื่อมต่อกับบัสข้อมูล MCU. ปินที่ไม่ใช้งานถูกแนะนําให้ผูก LOW. เมื่อเลือกโหมดอินเตอร์เฟซซีเรียลD2 ควรถูกผูก LOW หรือผูกร่วมกันกับ D1 ในฐานะการใส่ข้อมูลลําดับ: SDIN, และ D0 จะเป็นการเข้านาฬิกาซีเรียล: SCLK. เมื่อเลือกโหมด I2C, D2, D1 ควรถูกผูกเข้าด้วยกันและใช้งานเป็น SDAout, SDAin ในการใช้งานและ D0 คือการเข้านาฬิกาซีเรียล, SCL
ปิน 26IREFปัจจุบันอ้างอิงสําหรับการปรับความสว่าง. ปิ้นนี้เป็นปิ้นอ้างอิงปัจจุบันส่วนหนึ่ง. ผ่าตัดควรเชื่อมระหว่างปิ้นนี้และ VSS. กําหนดปัจจุบันที่ 12.5 อะสูงสุด
ปิน 27VCOMHความดันออกระดับสูงสําหรับสัญญาณ COM. ปินนี้คือปินการเข้าสําหรับระดับความดันออกระดับสูงสําหรับสัญญาณ COM. คอนเดสเตอร์ควรถูกเชื่อมต่อระหว่างปินนี้และ VSS
พิน 28VCCพัสดุพลังงานสําหรับแผ่น OEL นี่คือปินปัสดุแรงดันบวกมากที่สุดของชิป เครื่องปรับความมั่นคงควรเชื่อมต่อระหว่างปินนี้และ VSS เมื่อใช้เครื่องแปลงมันต้องเชื่อมต่อกับแหล่งไฟฟ้าภายนอก เมื่อเครื่องแปลงไม่ได้ใช้.
ปิน 29VLSS,สายวงจรแบบแอนาล็อกนี้เป็นปินการก่อตั้งแบบแอนาล็อก มันควรถูกเชื่อมต่อกับ VSS จากภายนอก
ปิน 30 นีซี (GND)ปินที่เก็บไว้ (ปินรองรับ) ปินรองรับสามารถลดผลกระทบจากความเครียดบนปินฟังก์ชัน ปินเหล่านี้ต้องเชื่อมต่อกับพื้นดินภายนอกเป็นวงจรป้องกัน ESD
ค่าเรทสูงสุด
คุณสมบัติทางแสง
* การวัดทางออนไลน์ที่ VDD1 = 2.8V, VPP = 8.0V & 7.4V. การตั้งค่าซอฟต์แวร์ตามส่วน 4.4 การเริ่มต้น
เนื้อหาของการทดสอบความน่าเชื่อถือ
* ตัวอย่างที่ใช้ในการทดสอบด้านบนไม่รวมตัวขั้ว
* ไม่มีความชุ่มชื้นที่ประเมินในระหว่างการทดสอบ

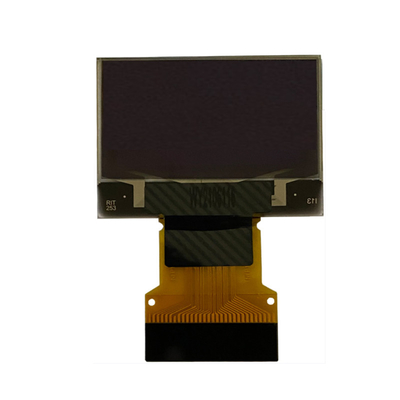

ราคาปลีก 0.96 นิ้ว โมดูลจอ OLED 128x64 พิกเซล SPI IIC อินเตอร์เฟซ Plug-In Connection Product ภาพ
SAEF Technology เป็นผู้จัดจําหน่ายโมดูล OLED อย่างมืออาชีพ เราให้บริการหลายรูปแบบของโมดูล OLED แมตริกซ์ปาซิฟิคมาตรฐาน (PMOLED) / โมดูล OLED แมตริกซ์ดอท และโมดูล OLED แคร์แคร์แคร์แคร์เครื่องแสดงภาพ OLED และแผ่นแสดงภาพ OLEDองค์ประกอบทางกลประกอบด้วย ชิปบนบอร์ด (COB) ชิปบนแก้ว (COG) และ TAB (Tape Automated Bonded) ประเภท ลูกค้าสามารถปรับปรุงการใช้งานจาก STN LCD เป็น OLED ง่ายโมดูล SAEF OLED มีข้อดีสําคัญทั้งหมด:
จอ OLED กราฟิกของ SAEF Technology มีให้เลือกในสามโครงสร้างทางกล ได้แก่ เทคโนโลยี COB, COG และ TAB passive matrixความละเอียด OLED โมโนครอมแบบกราฟิกที่มีใน 50x16 OLED display, 64x128 OLED, 100x16 OLED, 100x32 กราฟฟิก OLED, 200x16 กราฟฟิก OLED, OLED 128x32, OLED จอ 128x64, OLED 128x128, และ 256x64 OLED จอจอ OLED กราฟฟิกในสายการผลิต SAEF มีตัวควบคุมบนเครื่องและอินเตอร์เฟซรวมถึง, ซีเรียล, และ I2C OLED, SPI OLED โมดูลจอ OLED เหล่านี้มีการขับเคลื่อนแรงดันของ 3V, หรือ 5V ขึ้นอยู่กับความละเอียด / สี
SAEF ให้บริการโหมดจอ OLED ในขนาดตั้งแต่ 0.42 "ถึง 5.5" OLED เช่น 0.42" micro OLED Display, 0.49" OLED Display, 0.5" OLED Display, 0.54" OLED Display, 0.66" mini OLED Display,0.69" OLED, 0.77" OLED Display, 0.87" OLED Display module 0.91" OLED Display, 0.95" OLED, 0.96" OLED Display, 1.5" OLED Display, 2" OLED, 2.4" OLED, 2.7" OLED Display, 5.5" OLED Displayและคําตอบการออกแบบตามสั่ง.
