รายละเอียดสินค้า:
|
| สินค้า: | 3.5 นิ้วจอแสดงผล TFT LCD | การแก้ไข: | 320x480 HVGA |
|---|---|---|---|
| ดูทิศทาง: | 12 นาฬิกา | หมายเลขพิน: | 40 ปิน |
| อินเตอร์เฟซ: | MCU 8/16BIT, SPI 3/4wire | ความส่องสว่างของพื้นผิว: | 300 cd/m2(ไนต์) |
| ภาพลักษณะ ดิม: | 54.48(ส)x84.71(วี)x3.40(ย) (มม.) | พื้นที่ทํางาน: | 48.96 ((H) x73.44 ((V) (มม) |
| หน้าจอสัมผัส: | ด้วยแผงสัมผัสแบบ Capacitive | ไอซีไดร์เวอร์: | ILI9488 |
| เครื่องขับ CTP: | FT6336U | การเชื่อมต่อ: | กำลังเสียบปลั๊ก |
| อุณหภูมิในการทำงาน: | -20℃ ถึง +70℃ | อุณหภูมิในการจัดเก็บ: | -30°C ถึง +80°C |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 3จอ PCAP TFT ขนาด.5 นิ้ว,ความสว่างสูง PCAP TFT Display |
||
ราคาต่ําสุด ความสว่างสูง 3.5 นิ้ว PCAP TFT Display MCU และ SPI Interface 12 โมงจอ LCD Product Introduction

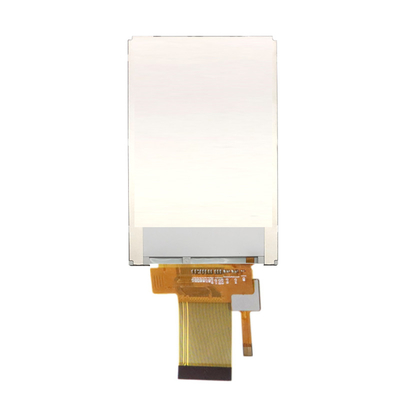

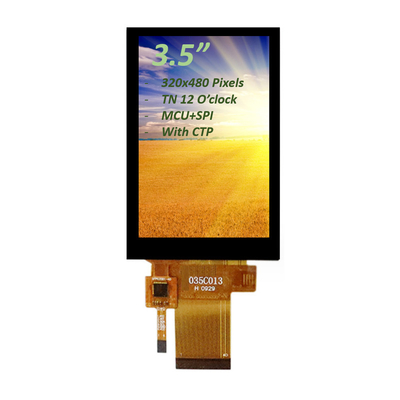

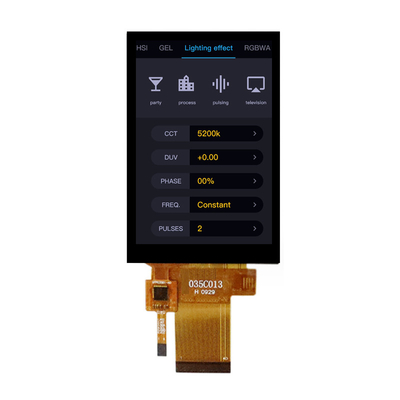

เทคโนโลยี SAEF SFTO350PY-7118A-CT จอ PCAP TFT เป็นจอทิศทางการดูแบบ 3.5 นิ้ว TN (12 โมง) มีความละเอียด HVGA 320x480 พิกเซลโมดูลจอ LCD PCAP TFT นี้ถูกสร้างขึ้นในกับ ILI9488 เครื่องควบคุมหรือ IC เท่ากับ; มันสนับสนุน MCU 8/16BIT และ SPI 3/4 สายการเชื่อมต่อ. จอ LCD TFT PCAP ความสว่างสูงนี้คือ 2.8V ((มูลค่าทั่วไป) สําหรับความดันการทํางาน. Vdd จาก 2.4V ถึง 3.3V.
SFTO350PY-7118A-CT ได้รับการออกแบบด้วยแผ่นสัมผัสแบบประกอบด้วยความจุ, การสัมผัสแบบเดียวและการสัมผัสแบบหลายแบบเป็นตัวเลือก. โมดูล TFT SFTO350PY-7118A-CT เป็นโมดูลิสดีโหมดรูปภาพ, มีความสว่าง 300cd / m2.หากคุณต้องการที่จะใช้มันเป็นโหมดภูมิทัศน์หรือเพิ่มความสว่าง, โปรดติดต่อเราเพื่อการสนับสนุนทางเทคนิคเพิ่มเติม
TFT touch LCD SFTO350PY-7118A-CT ใช้ในเครื่องวัดและอุปกรณ์, เครื่อง GPS, ป้าย POS, เครื่องอ่านเงิน, เครื่องสแกน, เครื่องมืออัตโนมัติบ้าน, โทรศัพท์ประชุม, เครื่องวิเคราะห์, เครื่องใช้ในบ้านเครื่องมืออัตโนมัติบ้านระบบรักษาความปลอดภัย เป็นต้น
| รายการ | รายละเอียด | หน่วย |
| ขนาดจอ | 3.5 นิ้ว | กลม |
| จํานวนพิกเซล | 320RGB ((H) x480 ((V) | พิกเซล |
| พื้นที่แสดง | 48.96 ((H) x73.44 ((V) | มม |
| พิกเซลปิช | 0.153 ((H) x0.153 ((V) | มม |
| มิติการออกแบบ | 54.48x84.71x340 | มม |
| การจัดวางพิกเซล | สายตั้ง RGB | ―― |
| โหมดการแสดง | ปกติเป็นสีขาว | ―― |
| ทิศทางการดู | 12 0'Clock | ―― |
| ทิศทางการสับเปลี่ยนสีเทา | -- | |
| แสดงสี | 262K | ―― |
| ความสว่าง ((cd/m2) | 300 | นิต |
| อัตราความแตกต่าง | 500:1 | ―― |
| การบํารุงผิว | ―― | ―― |
| อินเตอร์เฟซ | MCU 8/ 16BIT SPI 3/4สาย | |
| ไฟหลัง | ประเภทไฟข้าง LED | ―― |
| IC LCM | ILI9488 | |
| CTP IC | FT6336U | |
| อุณหภูมิการทํางาน | -20~70 | °C |
| อุณหภูมิในการเก็บ | -30 ~ 80 | °C |
| น้ําหนัก | ―― | g |
ราคาต่ําสุด ความสูง ความสว่าง 3.5 นิ้ว PCAP TFT Display MCU และ SPI อินเตอร์เฟซ 12 โมงจอ LCD การวาดสินค้า
รายละเอียดทางออนไลน์
| รายการ | สัญลักษณ์ | สภาพ | นาที | ประเภท | แม็กซ์ | หน่วย | |
| ความสว่างสีขาว (กลาง) | Lv |
Θ=0 ปกติ การดู มุม IBL= 120mA |
-- | 300 | -- | cd/m2 | |
| เวลาตอบสนอง | Tr+Tf | -- | 20 | 40 | ms | ||
| อัตราความแตกต่าง | CR | -- | 500 | -- | -- | ||
|
สี สี (CIE1931) |
สีขาว | Wx | 0.292 | 0.307 | 0.322 | ||
| วาย | 0.312 | 0.327 | 0.342 | ||||
|
มุมมอง |
โฮร์ |
ΘL |
CR≥10 |
-- | 70 | -- | |
| ΘR | -- | 70 | -- | ||||
|
Ver |
ธ | -- | 60 | -- | |||
| ΘD | -- | 60 | -- | ||||
| ความสอดคล้องความสว่าง | ค่าเฉลี่ย | Θ=0 | 80 | 90 | -- | % | |
| สี Gamut | NTSC | Θ=0 | 57 | 60 | -- | % | |
| ทิศทางการมองที่ดีที่สุด | 12 0'Clock | ||||||
สภาพการวัด
> การวัดบริเวณรอบ ๆ: ห้องมืด
> ไหลไฟฟ้า LED: 120mA
> อุณหภูมิบริเวณ: 25±2°C
> 15 นาที
คุณสมบัติไฟฟ้า
| รายการ | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย |
| ความดันไฟฟ้าแบบแอนาล็อก | VDD | 2.4 | 2.8 | 3.3 | V |
| ความดันไฟฟ้าแบบดิจิตอล | VDDI | 1.65 | 1.8 | 3.3 | |
| สัญญาณเข้า โวลเตชั่น | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
ลักษณะของหน่วยไฟหลัง
| รายการ | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| ไฟไฟ LED | IL | - | 90 | 120 | mA |
| โลเตจ LED | VL | - | 2.8 | 3.2 | V |
| ระยะเวลาใช้งาน LED | นาที | 30000 | 40000 | - | ชั่วโมง |
อินเตอร์เฟซ LCM การนิยาม Pin
|
ปิน ไม่ ไม่ |
สัญลักษณ์ | หน้าที่ |
| 1 | XL | ดึงเส้นซ้าย |
| 2 | YU | ดึงวงจรด้านบน |
| 3 | XR | ต่อยเส้นขวา |
| 4 | YD | ดึงเส้นล่าง |
| 5 | GND | ดิน |
| 6 | IOVCC | พลังงาน 1.8V |
| 7 | VCC | พลังงานไฟฟ้า 2.8V |
| 8 | FMARK | สัญลักษณ์การร่วมเวลากรอบ |
| 9 | CS | ชิป เลือกปินการเข้า (ทํางานต่ํา) |
| 10 | RS | แสดงข้อมูล/ปินการเลือกคําสั่งพร้อมกัน |
| 11 | WR/SPI_SCL | การเขียนเปิดใน 8080 MCU อินเตอร์เฟซปาเลล / SCL pin เป็น Serial Clock |
| 12 | RD | อ่านเปิดใน 8080 MCU อินเตอร์เฟซขนาน |
| 13 | SPI_SDA | ปินเข้า/ออกข้อมูลลําดับสองทิศ |
| 14 | SPI_SDO | การออกข้อมูลลําดับ |
| 15 | กําหนดใหม่ | ทางเข้าการรีเซ็ตภายนอก |
| 16 | GND | ดิน |
| 17-32 | DB0-DB15 | MCU อินเตอร์เฟซปาเลลบัสข้อมูล |
| 33 | LEDA | ไฟหลัง LED ((Anode) |
| 34-36 | LEDK | ไฟหลัง LED ((แคโทด) |
| 37 | GND | ดิน |
| 38 | IM0 | เลือกโหมดอินเตอร์เฟซ |
| 39 | IM1 | เลือกโหมดอินเตอร์เฟซ |
| 40 | IM2 | เลือกโหมดอินเตอร์เฟซ |
การสัมผัส FPC Pin
| 1 | CTP_RST | เปลี่ยนหน้าจอสัมผัส |
| 2 | CTP_INT | สัญญาณการตัดการใช้งานหน้าจอสัมผัส |
| 3 | CTP_SDA | สัญญาณข้อมูลจอสัมผัส |
| 4 | CTP_SCL | สัญญาณนาฬิกาจอสัมผัส |
| 5 | GND | ดิน |
| 6 | VDD | พลังงาน |
ราคาต่ําสุด ความสว่างสูง 3.5 นิ้ว PCAP TFT Display MCU และ SPI Interface 12 โมงจอ LCD
อุปกรณ์โรงงานและใบรับรอง
หน้าจอสัมผัสขนาดประมาณ (PCAP)
เทคโนโลยีการสัมผัสแบบคัดลอกความจุ (PCAP) ให้การตอบสนองที่รวดเร็วและมีความรู้สึก และความน่าเชื่อถือในระดับมืออาชีพจอสัมผัสจุลภาพจาก Saef Technology ได้ถูกออกแบบมาเพื่อการใช้งานในอุตสาหกรรม การแพทย์ และรถยนต์เรายังสามารถรวมจอสัมผัส PCAP กับจอจอเหลว (LCD), ซึ่งเป็นคําตอบที่บูรณาการที่ช่วยลดความง่ายของห่วงโซ่อุปทานและการประกอบ
กล่องปกปิด:
1รูป: ขนาด, รูปแบบ, การรักษาขอบ, หลุมและตัดออกตามความต้องการ
2สี: การพิมพ์ผ้าไหม โลโก้
3วัสดุกระจก: กระจกกอริลล่า, กระจกกระชับ, PMMA
4การรักษา: กระจก, AG, AR, AF
เซนเซอร์:
1วัสดุเซ็นเซอร์: แก้ว, ฟิล์ม, ฟิล์ม+ฟิล์ม
2FPC: การออกแบบรูปร่างเป็นตัวเลือก
3IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix และอื่นๆ
4อินเตอร์เฟส: I2C, USB, RS232
