รายละเอียดสินค้า:
|
| สินค้า: | 0โมดูลจอ OLED ขนาด.54 นิ้ว | จำนวนพิกเซล: | 96x32 พิกเซล |
|---|---|---|---|
| ไอซีไดร์เวอร์: | CH1115 หรือเทียบเท่า | โหมดการแสดงผล: | เมทริกซ์แบบพาสซีฟ |
| แสดงสี: | ขาวดำ (สีขาว) | ขับหน้าที่: | 1/32 หน้าที่ |
| ขนาดแผง: | 18.52 x 7.04 x 1.22 (มิลลิเมตร) | พื้นที่ทํางาน: | 12.46 x 4.14 (มม.) |
| สนามพิกเซล: | 0.13 x 0.13 (มิลลิเมตร) | ขนาดพิกเซล: | 0.11 x 0.11 (มิลลิเมตร) |
| ดูทิศทาง: | มุมมองทั้งหมด | อินเตอร์เฟซ: | ไอทูซี |
| การเชื่อมต่อ: | การผสมผสาน/ฮอตบาร์ (สามารถปรับแต่ง) | หมายเลขพิน: | 14 พิน (สามารถปรับแต่งได้) |
| เวลาชีวิต: | 50,000 ชั่วโมง @60cd/m2 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 0จอ OLED ขนาด.54 นิ้ว,หน้าจอ OLED ขนาด 96x32 I2C |
||

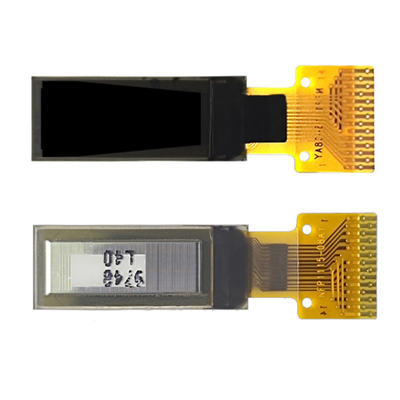

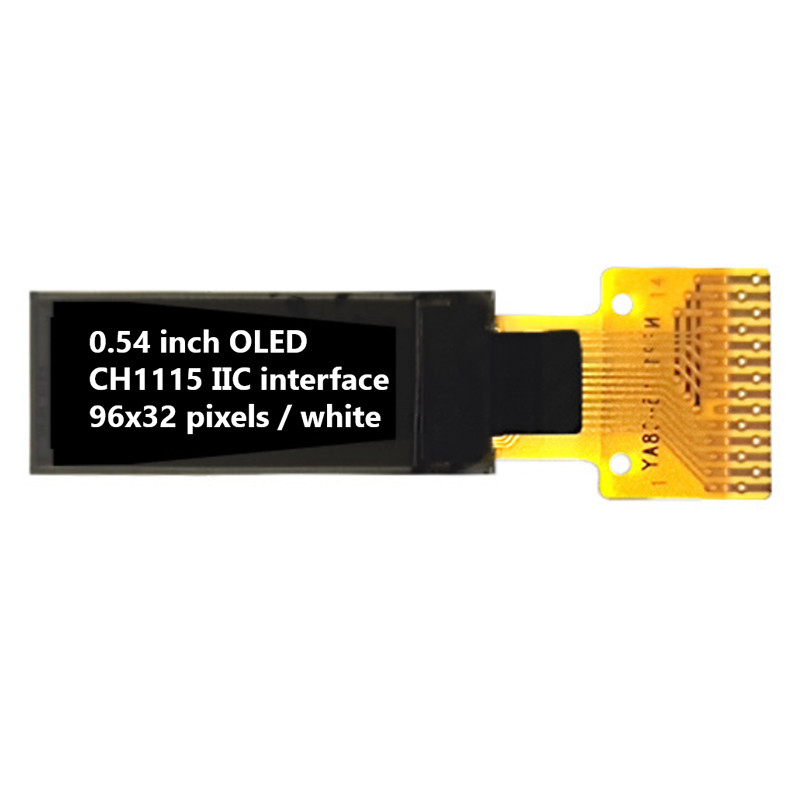

0.54 นิ้ว 96x32 พิกเซล OLED Display จีนผู้จําหน่ายโรงงาน, 0.54 นิ้ว OEL Matrix Display การนําเสนอสินค้า
SFOS054XZ-7113AN OLED Display Module เป็นจอกราฟิก COG ความละเอียด 96x32 ขนาดเส้นแยก 0.54 นิ้วโมเดล OLED ได้ถูกออกแบบเป็นเกรดอุตสาหกรรม ซึ่งมีข้อดีของราคาที่แข่งขัน. โมดูลมี CH1115 IC ภายใน; มันสนับสนุนอินเตอร์เฟซ I2C. ความแรงดันไฟฟ้าสําหรับโลจิกคือ 2.8V, ความแรงดันไฟฟ้าสําหรับการแสดงภาพคือ 9V, กระแสทํางานสําหรับ VDD คือ 180μA, งานขับ 1/32.
SFOS054XZ-7113AN OEL Display Module เหมาะสําหรับอุปกรณ์สวมใส่, แอปพลิเคชั่นบ้านฉลาด และอื่นๆ โมดูลนี้สามารถทํางานได้ในอุณหภูมิจาก -40 °C ถึง +80 °Cอุณหภูมิการเก็บรักษาของมันอยู่ระหว่าง -40°C ถึง +85°C.
| สินค้า: | 0โมดูลจอ OLED ขนาด.54 นิ้ว |
| จํานวนพิกเซล: | 96x32 พิกเซล |
| ไดรเวอร์ IC: | CH1115 หรือเทียบเท่า |
| โหมดการแสดง: | แมทริกซ์แบบปาสิฟ |
| สีแสดง: | โมโนครอม (สีขาว) |
| หน้าที่ขับรถ: | 1/32 ภารกิจ |
| ขนาดแพเนล: | 18.52 X 7.04 X 1.22 (มิลลิเมตร) |
| พื้นที่ทํางาน: | 12.46 X 4.14 (มิลลิเมตร) |
| พิกเซลปิตช์: | 0.13 X 0.13 (มิลลิเมตร) |
| ขนาดพิกเซล: | 0.11 X 0.11 (มิลลิเมตร) |
| ทิศทางการดู: | มุมมองทั้งหมด |
| อินเตอร์เฟซ: | I2C |
| การเชื่อมต่อ: | การผสมผสาน/ฮอทบาร์ (สามารถปรับแต่ง) |
| หมายเลขปิน: | 14 ปิน (สามารถปรับแต่งได้) |
| อายุการใช้งาน: | 50,000 ชั่วโมง @60cd/m2 |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
SAEF Technology เป็นผู้จัดจําหน่ายโมดูล OLED อย่างมืออาชีพ เราให้บริการหลายรูปแบบของโมดูล OLED แมตริกซ์ปาซิฟิคมาตรฐาน (PMOLED) / โมดูล OLED แมตริกซ์ดอท และโมดูล OLED แคร์แคร์แคร์แคร์เครื่องแสดงภาพ OLED และแผ่นแสดงภาพ OLEDองค์ประกอบทางกลประกอบด้วย ชิปบนบอร์ด (COB) ชิปบนแก้ว (COG) และ TAB (Tape Automated Bonded) ประเภท ลูกค้าสามารถปรับปรุงการใช้งานจาก STN LCD เป็น OLED ง่ายโมดูล SAEF OLED มีข้อดีสําคัญทั้งหมด:
จอ OLED กราฟิกของ SAEF Technology มีให้เลือกในสามโครงสร้างทางกล ได้แก่ เทคโนโลยี COB, COG และ TAB passive matrixความละเอียด OLED โมโนครอมแบบกราฟิกที่มีใน 50x16 OLED display, 64x128 OLED, 100x16 OLED, 100x32 กราฟฟิก OLED, 200x16 กราฟฟิก OLED, OLED 128x32, OLED จอ 128x64, OLED 128x128, และ 256x64 OLED จอจอ OLED กราฟฟิกในสายการผลิต SAEF มีตัวควบคุมบนเครื่องและอินเตอร์เฟซรวมถึง, ซีเรียล, และ I2C OLED, SPI OLED โมดูลจอ OLED เหล่านี้มีการขับเคลื่อนแรงดันของ 3V, หรือ 5V ขึ้นอยู่กับความละเอียด / สี
SAEF ให้บริการโมดูลจอ OLED ในขนาดจาก 0.42" ถึง 5.5" OLED เช่น 0.42" micro OLED Display, 0.49" OLED Display, 0.5" OLED Display, 0.54" OLED Displayหน้าจอ OLED ขนาดเล็ก 66 นิ้ว, 0.69" OLED, 0.91" OLED Display, 0.95" OLED, 0.96" OLED Display, 1.5" OLED Display, 2" OLED, 2.4" OLED, 2.7" OLED Display, 5.5" OLED Display, และการออกแบบแบบที่กําหนดเอง
0.54 นิ้ว 96x32 พิกเซล OLED Display จีนผู้จําหน่ายโรงงาน, 0.54 นิ้ว OEL Matrix Display Product การวาด
การนิยาม Pin
Pin1, C2P / Pin2, C2N / Pin3, C1P / Pin4, C1N
ปลายบวกของ Flying Inverting Capacitor ปลายลบของ Flying Boost Capacitor ปั๊มชาร์จปั๊มปั๊มที่ต้องการระหว่างปลายพวกเขาต้องลอยเมื่อเครื่องแปลงไม่ได้ใช้.
ปิน 5VDD2VBAT
พลังงานไฟฟ้าสําหรับวงจร DC / DC Converter นี่คือปินพลังงานสําหรับพัฟเฟอร์ภายในของ DC / DC voltage converter. มันต้องเชื่อมต่อกับแหล่งภายนอกเมื่อเครื่องแปลงใช้มันควรถูกเชื่อมต่อกับ VDD เมื่อเครื่องแปลงไม่ได้ใช้.
ปิน6, VBREFNC
ปิน7, VSS
สายวงจรโลจิก แผ่นนี้เป็นปินพื้น มันทําหน้าที่เป็นจุดอ้างอิงสําหรับปินโลจิก มันต้องเชื่อมต่อกับพื้นภายนอก
ปิน8, VDD1
พลังงานไฟฟ้าสําหรับ Logic นี่คือปินไฟฟ้าไฟฟ้า มันต้องเชื่อมต่อกับแหล่งไฟฟ้าภายนอก
ปิน9RES#
การรีเซ็ตพลังงานสําหรับคอนโทรลเลอร์และไดรเวอร์ ปินนี้คือการเข้าสัญญาณรีเซ็ต เมื่อปินต่ํา การเริ่มต้นของชิปจะดําเนินการ
ปิน10, SCL
IIC Bus Clock Signal การถ่ายทอดข้อมูลใน I2C bus จะทําตามซิกมัลของนาฬิกา การถ่ายทอดข้อมูลแต่ละบิตจะเกิดขึ้นในช่วงเวลานาฬิกาเดียวของปินนี้
ปิน11, SDA
สัญญาณข้อมูลบัส I2C ปินนี้เป็นช่องทางการสื่อสารระหว่างตัวส่งและตัวรับ
Pin12, IREF
ปัจจุบันอ้างอิงสําหรับการปรับความสว่าง ปินนี้เป็นปินอ้างอิงปัจจุบันส่วนหนึ่ง ผ่าตัดควรเชื่อมต่อระหว่างปินนี้และ VSS วางปัจจุบันที่ 12.5uA มากที่สุด
ปิน13, VCOMH
ความดันออกระดับสูงสําหรับสัญญาณ COM. ปินนี้เป็นปินการเข้าสําหรับระดับความดันออกระดับสูงสําหรับสัญญาณ COM. เครื่องปรับความแรงควรเชื่อมต่อระหว่างปินนี้และ VSS
ปิน14, VCC
พลังงานไฟฟ้าสําหรับ OEL Panel. นี่คือปินการให้บริการแรงดันบวกมากที่สุดของชิป. คอนเดสเตอร์ความมั่นคงควรถูกเชื่อมต่อระหว่างปินนี้และ VSS เมื่อเครื่องแปลงใช้มันต้องเชื่อมต่อกับแหล่งไฟฟ้าภายนอก เมื่อเครื่องแปลงไม่ได้ใช้.
ค่าเรทสูงสุด
หมายเหตุที่ 1: ความดันทั้งหมดข้างบนนั้นเป็นฐานของ VSS = 0V
หมายเหตุ 2: เมื่อโมดูลนี้ถูกใช้เกินความสามารถสูงสุดที่สุทธิข้างต้น โมดูลอาจแตกเป็นถาวรเป็นที่ปรารถนาที่จะใช้โมดูลนี้ ภายใต้เงื่อนไขตามส่วนที่ 3ภาพและคุณสมบัติไฟฟ้า ถ้าโมดูลนี้ใช้เกินสภาพเหล่านี้ โมดูลอาจทํางานผิดปกติและความน่าเชื่อถือของโมดูลอาจเสื่อมลง
หมายเหตุ 3: ระยะอุณหภูมิที่กําหนดไม่ได้รวมตัวขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้ว
หมายเหตุที่ 4: VPP = 7.5V, Ta = 25°C, 50% หมากรุก.การตั้งค่าโปรแกรมตามส่วน 4.4 การเริ่มต้น.สิ้นอายุการใช้งานถูกกําหนดเป็น 50% ของความสว่างเริ่มต้นที่ได้รับ.อายุการทํางานเฉลี่ยในอุณหภูมิห้องประมาณโดย aPPelerated การทํางานในสภาพอุณหภูมิสูง.
คุณสมบัติทางแสง
* การวัดทางออนไลน์ที่ VDD1 = 2.8V, VPP = 8.0V & 7.4V. การตั้งค่าซอฟต์แวร์ตามส่วน 4.4 การเริ่มต้น
เนื้อหาของการทดสอบความน่าเชื่อถือ
* ตัวอย่างที่ใช้ในการทดสอบด้านบนไม่รวมตัวขั้ว
* ไม่มีความชุ่มชื้นที่ประเมินในระหว่างการทดสอบ
0.54 นิ้ว 96x32 พิกเซล OLED Display จีนผู้จําหน่ายโรงงาน, 0.54 นิ้ว OEL Matrix Display ภาพสินค้า
