0โมดูลจอ OLED ขนาด.5 นิ้ว ขนาด 88x48 พิกเซล แมทริกซ์ปาซิฟีพร้อมอินเตอร์เฟซ I2C

0โมดูลจอ OLED ขนาด.5 นิ้ว ขนาด 88x48 นิ้ว โมดูลจอ OEL ขนาด 0.5 นิ้วการนําเสนอสินค้า

SFOS050XZ-7112AN OLED Display Module เป็นจอกราฟิก COG ความละเอียด 88x48 ขนาดเส้นแยก 0.5 นิ้วโมเดล OLED ได้ถูกออกแบบเป็นเกรดอุตสาหกรรม ซึ่งมีข้อดีของราคาที่แข่งขัน. โมดูลถูกสร้างขึ้นด้วย CH1115 IC; มันสนับสนุนอินเตอร์เฟซ I2C. ความแรงดันไฟฟ้าสําหรับโลจิกคือ 2.8V, ความแรงดันไฟฟ้าสําหรับการแสดงภาพคือ 9V, กระแสทํางานสําหรับ VDD คือ 180μA, การขับเคลื่อนหน้าที่ 1/48.

SFOS050XZ-7112AN OEL Display Module เหมาะสําหรับอุปกรณ์สวมใส่, แอปพลิเคชั่นบ้านฉลาด และอื่นๆ โมดูลนี้สามารถทํางานได้ในอุณหภูมิจาก -40 °C ถึง +80 °Cอุณหภูมิการเก็บรักษาของมันอยู่ระหว่าง -40°C ถึง +85°C.

0โมดูลจอ OLED ขนาด.5 นิ้ว 88x48 พิกเซล โมดูลจอ OEL ขนาด 0.5 นิ้วroduct การวาด

การนิยาม Pin

Pin1, C2P / Pin2, C2N / Pin3, C1P / Pin4, C1N

ปลายบวกของ Flying Inverting Capacitor ปลายลบของ Flying Boost Capacitor ปั๊มชาร์จปั๊มปั๊มที่ต้องการระหว่างปลายพวกเขาต้องลอยเมื่อเครื่องแปลงไม่ได้ใช้.

ปิน 5VDD2VBAT

พลังงานไฟฟ้าสําหรับวงจร DC / DC Converter นี่คือปินพลังงานสําหรับพัฟเฟอร์ภายในของ DC / DC voltage converter. มันต้องเชื่อมต่อกับแหล่งภายนอกเมื่อเครื่องแปลงใช้มันควรถูกเชื่อมต่อกับ VDD เมื่อเครื่องแปลงไม่ได้ใช้.

ปิน6, VBREFNC

ปิน7, VSS

สายวงจรโลจิก แผ่นนี้เป็นปินพื้น มันทําหน้าที่เป็นจุดอ้างอิงสําหรับปินโลจิก มันต้องเชื่อมต่อกับพื้นภายนอก

ปิน8, VDD1

พลังงานไฟฟ้าสําหรับ Logic นี่คือปินไฟฟ้าไฟฟ้า มันต้องเชื่อมต่อกับแหล่งไฟฟ้าภายนอก

ปิน9RES#

การรีเซ็ตพลังงานสําหรับคอนโทรลเลอร์และไดรเวอร์ ปินนี้คือการเข้าสัญญาณรีเซ็ต เมื่อปินต่ํา การเริ่มต้นของชิปจะดําเนินการ

ปิน10, SCL

IIC Bus Clock Signal การถ่ายทอดข้อมูลใน I2C bus จะทําตามซิกมัลของนาฬิกา การถ่ายทอดข้อมูลแต่ละบิตจะเกิดขึ้นในช่วงเวลานาฬิกาเดียวของปินนี้

ปิน11, SDA

สัญญาณข้อมูลบัส I2C ปินนี้เป็นช่องทางการสื่อสารระหว่างตัวส่งและตัวรับ

Pin12, IREF

ปัจจุบันอ้างอิงสําหรับการปรับความสว่าง ปินนี้เป็นปินอ้างอิงปัจจุบันส่วนหนึ่ง ผ่าตัดควรเชื่อมต่อระหว่างปินนี้และ VSS วางปัจจุบันที่ 12.5uA มากที่สุด

ปิน13, VCOMH

ความดันออกระดับสูงสําหรับสัญญาณ COM. ปินนี้เป็นปินการเข้าสําหรับระดับความดันออกระดับสูงสําหรับสัญญาณ COM. เครื่องปรับความแรงควรเชื่อมต่อระหว่างปินนี้และ VSS

ปิน14, VCC

พลังงานไฟฟ้าสําหรับ OEL Panel. นี่คือปินการให้บริการแรงดันบวกมากที่สุดของชิป. คอนเดสเตอร์ความมั่นคงควรถูกเชื่อมต่อระหว่างปินนี้และ VSS เมื่อเครื่องแปลงใช้มันต้องเชื่อมต่อกับแหล่งไฟฟ้าภายนอก เมื่อเครื่องแปลงไม่ได้ใช้.

หมายเหตุที่ 1: ความดันทั้งหมดข้างบนนั้นเป็นฐานของ VSS = 0V

หมายเหตุ 2: เมื่อโมดูลนี้ถูกใช้เกินความสามารถสูงสุดที่สุทธิข้างต้น โมดูลอาจแตกเป็นถาวรเป็นที่ปรารถนาที่จะใช้โมดูลนี้ ภายใต้เงื่อนไขตามส่วนที่ 3ภาพและคุณสมบัติไฟฟ้า ถ้าโมดูลนี้ใช้เกินสภาพเหล่านี้ โมดูลอาจทํางานผิดปกติและความน่าเชื่อถือของโมดูลอาจเสื่อมลง

หมายเหตุ 3: ระยะอุณหภูมิที่กําหนดไม่ได้รวมตัวขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้ว

หมายเหตุที่ 4: VPP = 7.5V, Ta = 25°C, 50% หมากรุก.การตั้งค่าโปรแกรมตามส่วน 4.4 การเริ่มต้น.สิ้นอายุการใช้งานถูกกําหนดเป็น 50% ของความสว่างเริ่มต้นที่ได้รับ.อายุการทํางานเฉลี่ยในอุณหภูมิห้องประมาณโดย aPPelerated การทํางานในสภาพอุณหภูมิสูง.

* การวัดทางออนไลน์ที่ VDD1 = 2.8V, VPP = 8.0V & 7.4V. การตั้งค่าซอฟต์แวร์ตามส่วน 4.4 การเริ่มต้น

การตั้งค่าภายนอก

{RES=1; delay(1000); RES=0; delay(1000); RES=1; delay(1000); write_i(0xAE); /*display off*/ write_i(0x00); /*set lower column address*/ write_i(0x10); /*set higher column address*/ write_i(0xB0);/*ตั้งหน้าที่อยู่*/ write_i(0x40); /*set display start lines*/ write_i(0x81); /*contract control*/ write_i(0x88); /*4d*/ write_i(0x82); /* iref resistor set and adjust ISEG*/ write_i(0x00); write_i(0xA1);/*set segment remap 0xA0*/ write_i(0xA2); /*set seg pads hardware configuration*/ write_i(0xA4); /* Disable Entire Display On (0xA4/0xA5)*/ write_i(0xA6); /*normal / reverse*/ write_i(0xA8); /*multiplex ratio*/ write_i(0x3F;/* duty = 1/64*/ write_i(0xC8); /*Com การสแกนทิศทาง 0XC0*/ write_i(0xD3); /*set display offset*/ write_i(0x00); /* */ write_i(0xD5); /*set osc division*/ write_i(0xa0); write_i(0xD9); /*set pre-charge period*/ write_i(0x22);write_i(0xdb); /*set vcomh*/ write_i(0x40); write_i(0x31); /* Set pump 7.4v */ write_i(0xad); /*set charge pump enable*/ write_i(0x8a); /*Set DC-DC enable (0x8a= disable; 0x8b=enable) */ write_i(0xAF);/*display ON*/} void write_i(unsigned char ins) { char m ไม่ลงนาม,da; unsigned int j; DC=0; CS=0; da=ins;for(j=0;j<8;j++) { m=da; SCL=0; m=m&0x80; if(m==0x80) { SDA=1; } else { SDA=0; } da=da<1; SCL=1; } CS=1;}void write_d(unsigned char dat) { unsigned char m,da;ไม่ลงนาม int j; DC=1; CS=0; da=dat; for(j=0; j<8; j++) { m=da; SCL=0; m=m&0x80; if(m==0x80) { SDA=1; } else { SDA=0; } da=da<1; SCL=1; } CS=1;} void delay ((unsigned int i) { while(i>0) { i--; }}

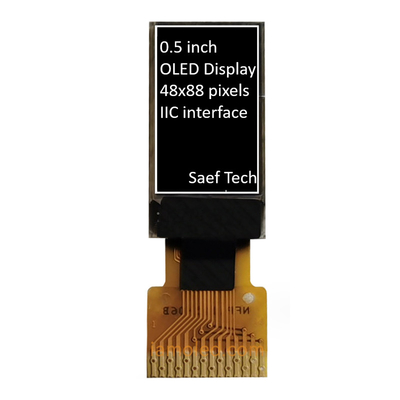

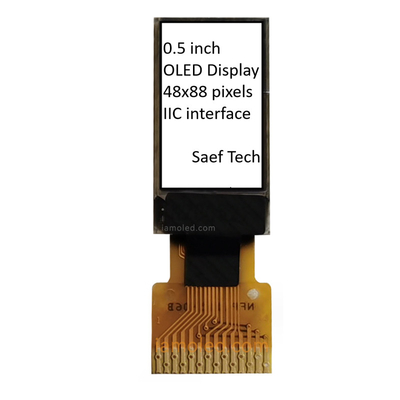

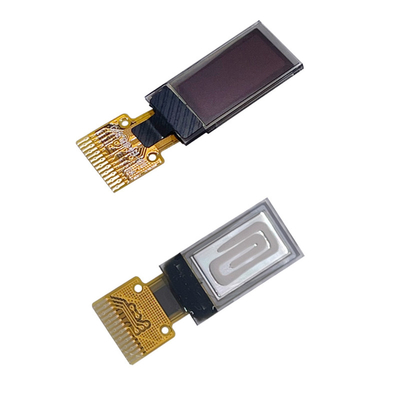

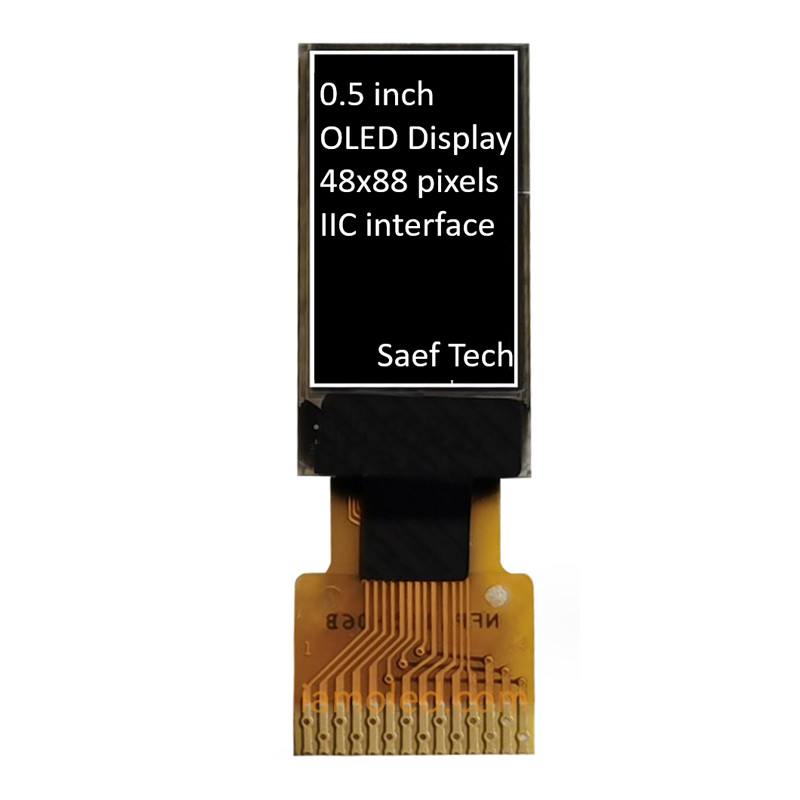

0โมดูลจอ OLED ขนาด.5 นิ้ว 88x48 พิกเซล โมดูลจอ OEL 0.5 นิ้วภาพสินค้า

อุปกรณ์โรงงานและใบรับรอง

SAEF Technology เป็นผู้จัดจําหน่ายโมดูล OLED เป็นมืออาชีพ

เราให้บริการหลายรูปแบบแบบแบบมาตรฐานของ OLED matrix passive (PMOLED) / OLED dot matrix display และการออกแบบตามต้องการ โมดูล OLED ตัวอักษร, โมดูล OLED กราฟฟิก และแพนล์ OLED displayโครงสร้างเครื่องกลประกอบด้วย ชิปบนเครื่อง (COB), ชิปบนกระจก (COG) และ TAB (Tape Automated Bonded) ประเภท ลูกค้าสามารถปรับปรุงการใช้งานจาก STN LCD เป็น OLED ง่ายๆ โมดูล SAEF OLED มีข้อดีสําคัญทั้งหมด:

• เวลาตอบสนองที่รวดเร็วขึ้น ณ อุณหภูมิ +25 °C 10 μsec
• มุมมองที่ไม่จํากัดสูงสุด 175 องศา
• ละเอียด ไม่จําเป็นต้องมีแสงเบื้องหลัง
• ความสว่างสูง
• อัตราความแตกต่างสูง000ราคา:
• อุณหภูมิการทํางานที่กว้างขวาง -40 °C ~ 80 °C
• การบริโภคพลังงานที่ต่ํากว่า

จอ OLED กราฟิกของ SAEF Technology มีให้เลือกในสามโครงสร้างทางกล ได้แก่ เทคโนโลยี COB, COG และ TAB passive matrixความละเอียด OLED โมโนครอมแบบกราฟิกที่มีใน 50x16 OLED display, 64x128 OLED, 100x16 OLED, 100x32 กราฟฟิก OLED, 200x16 กราฟฟิก OLED, OLED 128x32, OLED จอ 128x64, OLED 128x128, และ 256x64 OLED จอจอ OLED กราฟฟิกในสายการผลิต SAEF มีตัวควบคุมบนเครื่องและอินเตอร์เฟซรวมถึง, ซีเรียล, และ I2C OLED, SPI OLED โมดูลจอ OLED เหล่านี้มีการขับเคลื่อนแรงดันของ 3V, หรือ 5V ขึ้นอยู่กับความละเอียด / สี

SAEF ให้บริการโมดูลจอ OLED ในขนาดตั้งแต่ 0.42" ถึง 5.5" OLED เช่น 0.42" micro OLED Display, 0.49" OLED Display, 0.5" OLED Display, 0.66" mini OLED Display, 0.69"หน้าจอ OLED 91 นิ้ว, 0.95" OLED, 0.96" OLED Display, 1.5" OLED Display, 2" OLED, 2.4" OLED, 2.7" OLED Display, 5.5" OLED Display, และการออกแบบแบบที่กําหนดเอง
