รายละเอียดสินค้า:
|
| สินค้า: | โมดูลจอแสดงผล OLED ขนาด 0.49 นิ้ว | จำนวนพิกเซล: | 64x32 กราฟิก |
|---|---|---|---|
| ไอซีไดร์เวอร์: | SSD1315 หรือเทียบเท่า | โหมดการแสดงผล: | เมทริกซ์แบบพาสซีฟ |
| แสดงสี: | ขาวดำ (สีขาว) | ขับหน้าที่: | 1/32 หน้าที่ |
| ขนาดแผง: | 14.5 x 11.6 x 1.227 (มม.) | พื้นที่ทํางาน: | 11.18 x 5.58 (มิลลิเมตร) |
| สนามพิกเซล: | 0.175 x 0.175 (มม.) | ขนาดพิกเซล: | 0.155 x 0.155 (มม.) |
| ดูทิศทาง: | มุมมองทั้งหมด | อินเตอร์เฟซ: | ไอทูซี |
| การเชื่อมต่อ: | การผสมผสาน/ฮอตบาร์ (สามารถปรับแต่ง) | หมายเลขพิน: | 14 พิน (สามารถปรับแต่งได้) |
| เวลาชีวิต: | 50,000 ชั่วโมง @60cd/m2 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | โมดูลจอแสดงผล OLED ขนาด 0.49 นิ้ว,โมดูลจอ OLED 64x32,จอ OLED เกรดอุตสาหกรรม 0.49 นิ้ว |
||

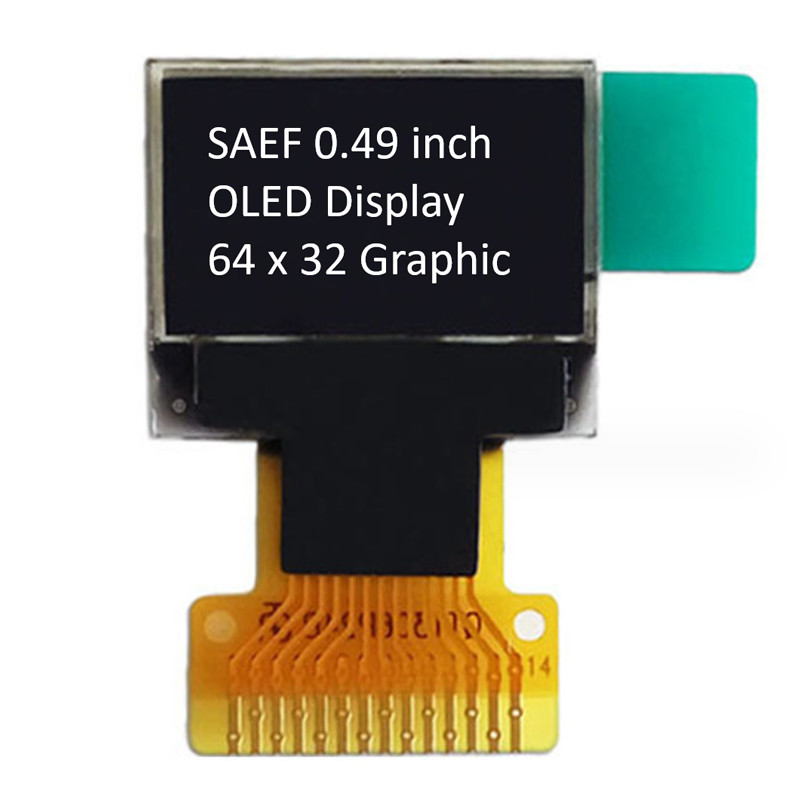

0.49 นิ้ว โมดูลจอ OLED 64x32 โมดูลจอ OEL 0.49 นิ้ว การนําเสนอสินค้า
สภาพของเครื่องยนต์โมดูลจอ OLED เป็นจอกราฟิก COG ความละเอียด 64x32 ขนาดเส้นแยก 0.49 นิ้วโมดูลถูกสร้างขึ้นในกับ SSD1315 IC; มันสนับสนุนอินเตอร์เฟซ I2C ความกระชับกําลังไฟฟ้าสําหรับโลจิกคือ 2.8V, ความกระชับกําลังไฟฟ้าสําหรับจอคือ 9V, กระแสทํางานสําหรับ VDD คือ 180μA, การขับเคลื่อนหน้าที่ 1/32.
สภาพของเครื่องยนต์OEL Display Module เหมาะสําหรับอุปกรณ์สวมใส่, แอปพลิเคชั่นบ้านฉลาด และอื่นๆ ม๊อกซูลนี้สามารถทํางานได้ในอุณหภูมิจาก -40 °C ถึง +70 °C; อุณหภูมิการเก็บของของมันอยู่ระหว่าง -40 °C ถึง +85 °C
| สินค้า: | 0โมดูลจอ OLED ขนาด.49 นิ้ว |
| จํานวนพิกเซล: | 64x32 กราฟิก |
| ไดรเวอร์ IC: | SSD1315 หรือเทียบเท่า |
| โหมดการแสดง: | แมทริกซ์แบบปาสิฟ |
| สีแสดง: | โมโนครอม (สีขาว) |
| หน้าที่ขับรถ: | 1/32 ภารกิจ |
| ขนาดแพเนล: | 14.5 X 11.6 X 1.227 (มิลลิเมตร) |
| พื้นที่ทํางาน: | 11.18 X 5.58 (มิลลิเมตร) |
| พิกเซลปิตช์: | 0.175 X 0.175 (มม) |
| ขนาดพิกเซล: | 0.155 X 0.155 (มิลลิเมตร) |
| ทิศทางการดู: | มุมมองทั้งหมด |
| อินเตอร์เฟซ: | I2C |
| การเชื่อมต่อ: | การผสมผสาน/ฮอทบาร์ (สามารถปรับแต่ง) |
| หมายเลขปิน: | 14 ปิน (สามารถปรับแต่งได้) |
| อายุการใช้งาน: | 50,000 ชั่วโมง @60cd/m2 |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
SAEF Technology เป็นผู้จัดจําหน่ายโมดูล OLED อย่างมืออาชีพ เราให้บริการหลายรูปแบบของโมดูล OLED แมตริกซ์ปาซิฟิคมาตรฐาน (PMOLED) / โมดูล OLED แมตริกซ์ดอท และโมดูล OLED แคร์แคร์แคร์แคร์เครื่องแสดงภาพ OLED และแผ่นแสดงภาพ OLEDองค์ประกอบทางกลประกอบด้วย ชิปบนบอร์ด (COB) ชิปบนแก้ว (COG) และ TAB (Tape Automated Bonded) ประเภท ลูกค้าสามารถปรับปรุงการใช้งานจาก STN LCD เป็น OLED ง่ายโมดูล SAEF OLED มีข้อดีสําคัญทั้งหมด:
จอ OLED กราฟิกของ SAEF Technology มีให้เลือกในสามโครงสร้างทางกล ได้แก่ เทคโนโลยี COB, COG และ TAB passive matrixความละเอียด OLED โมโนครอมแบบกราฟิกที่มีใน 50x16 OLED display, 64x128 OLED, 100x16 OLED, 100x32 กราฟฟิก OLED, 200x16 กราฟฟิก OLED, OLED 128x32, OLED จอ 128x64, OLED 128x128, และ 256x64 OLED จอจอ OLED กราฟฟิกในสายการผลิต SAEF มีตัวควบคุมบนเครื่องและอินเตอร์เฟซรวมถึง, ซีเรียล, และ I2C OLED, SPI OLED โมดูลจอ OLED เหล่านี้มีการขับเคลื่อนแรงดันของ 3V, หรือ 5V ขึ้นอยู่กับความละเอียด / สี
SAEF ให้บริการโมดูลจอ OLED ในขนาดตั้งแต่ 0.42 "ถึง 5.5" OLED เช่น 0.42" micro OLED Display, 0.49" OLED Display, 0.66" mini OLED Display, 0.69" OLED, 0.91" OLED DisplayOLED 95 นิ้ว, 0.96" OLED Display, 1.5" OLED Display, 2" OLED, 2.4" OLED, 2.7" OLED Display, 5.5" OLED Display และการออกแบบแบบที่กําหนดเอง
0.49 นิ้ว โมดูลจอ OLED 64x32 โมดูลจอ OEL 0.49 นิ้ว ภาพวาดสินค้า
การนิยาม Pin
pin1, pinC2P pin2, C2N pin3, C1P pin4, C1N
ปลายบวกของ Flying Inverting Capacitor ปลายลบของ Flying Boost Capacitor ปั๊มชาร์จปั๊มปั๊มที่ต้องการระหว่างปลายพวกเขาต้องลอยเมื่อเครื่องแปลงไม่ได้ใช้.
pin5, VBAT
พลังงานไฟฟ้าสําหรับวงจร DC / DC Converter นี่คือปินพลังงานสําหรับพัฟเฟอร์ภายในของ DC / DC voltage converter. มันต้องเชื่อมต่อกับแหล่งภายนอกเมื่อเครื่องแปลงใช้มันควรถูกเชื่อมต่อกับ VDD เมื่อเครื่องแปลงไม่ได้ใช้.
ปิ้น6, VBREFNC
ปิ้น7, VSS
สายวงจรโลจิก แผ่นนี้เป็นปินพื้น มันทําหน้าที่เป็นจุดอ้างอิงสําหรับปินโลจิก มันต้องเชื่อมต่อกับพื้นภายนอก
ปิ้น8, VDD
พลังงานไฟฟ้าสําหรับ Logic นี่คือปินไฟฟ้าไฟฟ้า มันต้องเชื่อมต่อกับแหล่งไฟฟ้าภายนอก
ปิ้น9RES#
การรีเซ็ตพลังงานสําหรับคอนโทรลเลอร์และไดรเวอร์ ปินนี้คือการเข้าสัญญาณรีเซ็ต เมื่อปินต่ํา การเริ่มต้นของชิปจะดําเนินการ
ปิ้น10, SCL
IIC Bus Clock Signal การถ่ายทอดข้อมูลใน I2C bus จะทําตามซิกมัลของนาฬิกา การถ่ายทอดข้อมูลแต่ละบิตจะเกิดขึ้นในช่วงเวลานาฬิกาเดียวของปินนี้
ปิ้น11, SDA
สัญญาณข้อมูลบัส I2C ปินนี้เป็นช่องทางการสื่อสารระหว่างตัวส่งและตัวรับ
12, IREF
ปัจจุบันอ้างอิงสําหรับการปรับความสว่าง ปินนี้เป็นปินอ้างอิงปัจจุบันส่วนหนึ่ง ผ่าตัดควรเชื่อมต่อระหว่างปินนี้และ VSS วางปัจจุบันที่ 12.5uA มากที่สุด
ปิ้น13, VCOMH
ความดันออกระดับสูงสําหรับสัญญาณ COM. ปินนี้เป็นปินการเข้าสําหรับระดับความดันออกระดับสูงสําหรับสัญญาณ COM. เครื่องปรับความแรงควรเชื่อมต่อระหว่างปินนี้และ VSS
ปิ้น14, VCC
พลังงานไฟฟ้าสําหรับ OEL Panel. นี่คือปินการให้บริการแรงดันบวกมากที่สุดของชิป. คอนเดสเตอร์ความมั่นคงควรถูกเชื่อมต่อระหว่างปินนี้และ VSS เมื่อเครื่องแปลงใช้มันต้องเชื่อมต่อกับแหล่งไฟฟ้าภายนอก เมื่อเครื่องแปลงไม่ได้ใช้.
