รายละเอียดสินค้า:
|
| คําสําคัญ: | จอแสดงผล PCAP TFT ขนาด 21.5 นิ้ว | การแก้ไข: | 1920*1080 พิกเซล |
|---|---|---|---|
| ขนาดจอแอลซีดี: | 495.6 x 292.2 x 10.57 มิลลิเมตร (w/o Touch) | LCD ด้วย Touch: | 526 x 324 x 15.16 มม. (พร้อมระบบสัมผัส) |
| พื้นที่ทํางาน: | 476.064 ((H) x 267.786 ((V) มิลลิเมตร | จอแอลซีดีอินเทอร์เฟซ: | แอลวีดีเอส |
| อินเทอร์เฟซ CTP: | USB | หน้าจอสัมผัส: | CTP (หน้าจอสัมผัสแบบโปรเจ็กเตอร์แบบ Capacitive) |
| ความส่องสว่างของพื้นผิว: | 1,000 ซีดี/ตร.ม | อุณหภูมิในการทำงาน: | -10℃ ถึง +60℃ |
| อุณหภูมิในการจัดเก็บ: | -20℃ ถึง +60℃ | ประเภทการแสดงผล: | มุมมองภาพแบบ IPS เต็มรูปแบบ |
| การบํารุงผิว: | แมส 25% 3H | อัตราส่วนความคมชัด: | 1,000 |
| แสดงสี: | 16.7 ม | อายุการใช้งาน LED: | 30,000 ชั่วโมง |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | เครื่องแสดงภาพ FHD PCAP TFT,การแสดงภาพ TFT ของ LVDS PCAP,จอแสดงผล PCAP TFT ขนาด 21.5 นิ้ว |
||
** ดาวน์โหลดใบข้อมูล **
SFTO2150SM-7048A3CT รายละเอียด.pdf
PCAP TFT Display 21.5 นิ้ว FHD 1920*1080 ความละเอียด, LVDS 21.5 นิ้ว TFT LCD Display With Built-In LED Backlight Driver คําอธิบายสินค้า
SFTO2150SM-7048A3CT PCAP TFT LCD display เป็นโมดูล TFT LCD แมทริกซ์เคลื่อนไหวสี 21.5 นิ้ว โดยใช้ TFT อะมอร์ฟูซิลิคอน (Thin Film Transistors) เป็นอุปกรณ์สลับเคลื่อนไหวSFTO2150SMT-7048A-CT PCAP TFT โมดูลจอ LCD มี 21พื้นที่ใช้งานที่วัดทางด้านด้านฉาก 0.5 นิ้ว ด้วยความละเอียด Full-HD (1920 ตะกอนโดย 1080 ตะกอน)จุดสีน้ําเงินที่จัดเรียงในเส้นแนวตั้งและโมดูลนี้สามารถแสดง 16.7M ((กลมขึ้น) ((6bit+2FRC) สีและสี gamut 72%.
SFTO2150SM-7048A3CT จอ PCAP TFT แสดงกราฟฟิกและข้อความบน 1920×3×1080 ดอททพานิลที่มีสี 16.7M โดยใช้ LVDS ช่องสอง 8 บิต RGB หน่วยบันทึกข้อมูลและให้ +3.ความดันไฟฟ้า 3VDC สําหรับการขับเคลื่อนแผ่น TFT-LCD.ในแผ่นจอ LCD SFTO2150SM-7048A3CT TFT นี้ เครื่องกรองสีสําหรับการแสดงสีที่ดีที่สุดถูกนําไปใช้ในการสร้างภาพที่สดใสและชัดเจนทําให้หน้าจอนี้ดีที่สุดสําหรับการใช้ในแอพลิเคชั่นมัลติมีเดีย- การมองเห็นที่ดีที่สุดในทุกทิศทาง
* ประเภทของสํารอง
* อินเตอร์เฟซ LVDS
* การตอบสนองความเร็วสูง
* ความลึกสี 6 บิต (Hi-FRC) แสดงสี 16.7M
* ไฟหลังแบบขอบ (LED)
* รองรับกับ RGB98% และ NTSC45% (NTSC72% ยังมีให้เลือก)
* ความสว่างสูงและสัดส่วนความแตกต่าง การสะท้อนที่ต่ําและมุมมองที่กว้าง
* DE (เปิดให้ใช้ข้อมูล) เท่านั้น
* ไม่มี Rohs และ Halogen
* TEO 6.0, ES6.0 ตรงกับ
* การแก้ไขแกมม่า
ลักษณะ:
| คําสําคัญ: | 21จอ PCAP TFT ขนาด.5 นิ้ว | การแก้ไข: | 1920*1080 พิกเซล |
|---|---|---|---|
| ขนาด LCD: | 495.6 X 292.2 X 10.57 มิลลิเมตร | LCD กับการสัมผัส: | 526 X 324 X 15.16 มิลลิเมตร (มี Touch) |
| พื้นที่ทํางาน: | 476.064 ((H) X 267.786 ((V) มิลลิเมตร | อินเตอร์เฟซ LCD: | LVDS |
| อินเตอร์เฟซ CTP: | USB | หน้าจอสัมผัส: | CTP (โปรเจคทีฟ คาปาซิติฟ ทัชสกรีน) |
| ความสว่างของพื้นผิว: | 1000 Cd/m2 | ระยะเวลาการทํางาน: | -10°C ถึง +60°C |
| ความร้อนในการเก็บ: | -20°C ถึง +60°C | ประเภทการแสดง: | IPS มุมมองเต็ม |
| การรักษาผิว: | แมส 25% 3H | อัตราความแตกต่าง: | 1000 |
| สีแสดง: | 16.7 M | อายุการใช้งาน LED: | 30,000 ชั่วโมง |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |

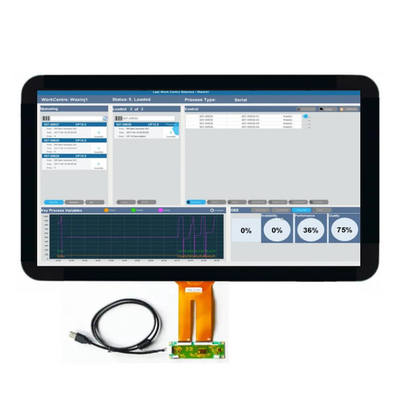

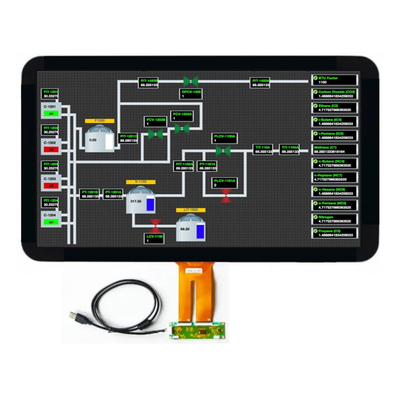

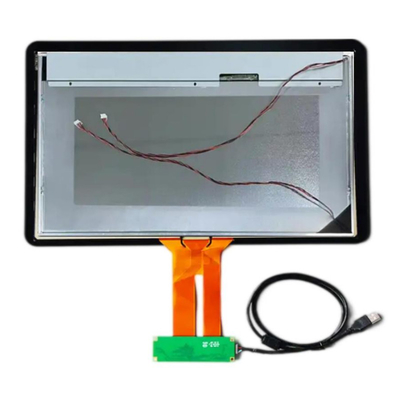

PCAP TFT Display 21.5 นิ้ว FHD 1920*1080 ความละเอียด, LVDS 21.5 นิ้ว TFT LCD Display With Built-In LED Backlight DriverPรายการ Iแม็ก
PCAP TFT Display 21.5 นิ้ว FHD 1920*1080 ความละเอียด, LVDS 21.5 นิ้ว TFT LCD Display With Built-In LED Backlight Driver สินค้าการวาด
การนิยาม Pin การแสดง
1 RxO0- ลงข้อมูลความแตกต่าง LVDS ลบ (ข้อมูลที่ไม่สมควร)
2 RxO0+ ลงข้อมูลความแตกต่างของ LVDS เป็นบวก (ข้อมูลที่ไม่สมควร)
3 RxO1- ลงข้อมูลความแตกต่าง LVDS ลบ (ข้อมูลที่ไม่สมควร)
4 RxO1+ ลงข้อมูลความแตกต่างของ LVDS เป็นบวก (ข้อมูลที่ไม่สมควร)
5 RxO2- ลงข้อมูลความแตกต่าง LVDS ลบ (ข้อมูลที่ไม่สมควร)
6 RxO2+ ลงข้อมูลความแตกต่างของ LVDS เป็นบวก (ข้อมูลที่ไม่สมควร)
7 สถานที่ GND
8 RxOCLK - ลงมาของนาฬิกาความแตกต่าง LVDS ลบ (นาฬิกาที่ไม่สมควร)
9 RxOCLK+ ลงมาของนาฬิกาความแตกต่าง LVDS สิทธิ (นาฬิกาที่ไม่สมควร)
10 RxO3- ลงข้อมูลความแตกต่าง LVDS ลบ (ข้อมูลที่ไม่สมควร)
11 RxO3+ ลงข้อมูลความแตกต่างของ LVDS เป็นบวก (ข้อมูลที่ไม่สมควร)
12 RxE0 - ลงข้อมูลความแตกต่าง LVDS ลบ (ข้อมูลคู่)
13 RxE0+ ลงข้อมูลความแตกต่าง LVDS สิทธิ (ข้อมูลคู่)
14 GND สถานที่
15 RxE1- ลงข้อมูลความแตกต่าง LVDS ลบ (ข้อมูลคู่)
16 RxE1+ ลงข้อมูลความแตกต่างของ LVDS เป็นบวก (ข้อมูลคู่)
17 GND สถานที่
18 RxE2 - การใส่ข้อมูลความแตกต่าง LVDS ลบ (ข้อมูลคู่)
19 RxE2+ ลงข้อมูลความแตกต่างของ LVDS สิทธิบวก (ข้อมูลคู่)
20 RxECLK - ลงมาของนาฬิกาความแตกต่าง LVDS ลบ (นาฬิกาคู่)
21 RxECLK+ อนุมัติ LVDS รายการวินิจฉัยนาฬิกา (นาฬิกาคู่)
22 RxE3- ลงข้อมูลความแตกต่าง LVDS ลบ (ข้อมูลคู่)
23 RxE3+ ลงข้อมูลความแตกต่าง LVDS สิทธิบวก (ข้อมูลคู่)
24 GND ดิน 25 CTL CTL_DVR
26 CE CE_ DVR 27 NC ไม่มีการเชื่อมต่อ
28 วีดีดี ความดันไฟเข้าเครื่องไฟฟ้า
29 วีดีดี ความดันไฟเข้า
30 วีดีดี ความดันไฟเข้าของเครื่องไฟฟ้า
PCAB USB Pin คํานิยาม
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
อุปกรณ์โรงงานและใบรับรอง
การสัมผัสความจุ (PCAP)
เทคโนโลยีสัมผัสแบบคัดลอกความจุ (PCAP) ให้การตอบสนองที่รวดเร็วและมีความรู้สึก และความน่าเชื่อถือระดับมืออาชีพรวมกัน
โครงการจอสัมผัสแบบจุลจุลจุลจุลจุลจุลจุลจุลจุลจุลจุลจุลจุลจุลจุลจุลจุลจุลจุลจุลจุลจันทร์ซึ่งเป็นคําตอบที่บูรณาการที่ช่วยทําให้โซ่การจัดส่งและการประกอบง่ายขึ้น.
กล่องปกปิด:
1รูป: ขนาด, รูปแบบ, การรักษาขอบ, หลุมและตัดออกตามความต้องการ
2สี: การพิมพ์ผ้าไหม โลโก้
3วัสดุกระจก: กระจกกอริลล่า, กระจกกระชับ, PMMA
4การรักษา: กระจก, AG, AR, AF
เซนเซอร์:
1วัสดุเซ็นเซอร์: แก้ว, ฟิล์ม, ฟิล์ม+ฟิล์ม
2FPC: การออกแบบรูปร่างเป็นตัวเลือก
3IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix และอื่นๆ
4อินเตอร์เฟส: I2C, USB, RS232
ติดต่อเรา
เราชอบที่จะได้ยินเกี่ยวกับโครงการของคุณ หากคุณมีคําถามใด ๆ คุณสามารถติดต่อเราได้ที่ sales2@saef.com.cn
