รายละเอียดสินค้า:
|
| คำหลัก: | จอแสดงผล TFT LCD ขนาด 13.3 นิ้ว | การแก้ไข: | 1920*1080 พิกเซล |
|---|---|---|---|
| ขนาดจอแอลซีดี: | 305.1 x 178.5 x 2.45 มม. (ไม่มีระบบสัมผัส) | LCD ด้วย Touch: | 327.2 x 215.2 x 6.3 มม. (พร้อมระบบสัมผัส) |
| พื้นที่ใช้งาน: | 293.76 x 165.24 มม | จอแอลซีดีอินเทอร์เฟซ: | สพป |
| อินเทอร์เฟซ CTP: | ยูเอสบี | หน้าจอสัมผัส: | CTP (หน้าจอสัมผัสแบบโปรเจ็กเตอร์แบบ Capacitive) |
| ความส่องสว่างของพื้นผิว: | 300 cd/m2 - 1,000 cd/m2 | อุณหภูมิในการทำงาน: | -10℃ ถึง +60℃ |
| อุณหภูมิในการจัดเก็บ: | -20℃ ถึง +60℃ | ประเภทการแสดงผล: | มุมมองภาพแบบ IPS เต็มรูปแบบ |
| การบํารุงผิว: | แมส 25% 3H | อัตราส่วนความคมชัด: | 1,000 |
| แสดงสี: | 16.7 ม | อายุการใช้งาน LED: | 30,000 ชั่วโมง |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | จอ LCD TFT EDP 13.3 นิ้ว,จอแสดงผล TFT LCD ขนาด 13.3 นิ้ว,จอ LCD TFT EDP |
||
13.3 นิ้ว TFT LCD Display With Projected Capacitive Touch, EDP TFT LCD Display 13.3 นิ้ว FHD ความละเอียด 1920*1080คําอธิบายสินค้า
หน้าจอ LCD SFTO1330JD-7057A-CT TFT เป็นโมดูล LCD TFT แมตริกซ์ที่มีสี 13.3 นิ้ว โดยใช้ TFT อะมอร์ฟูซิลิคอน (Thin Film Transistors) เป็นอุปกรณ์สลับที่ใช้งานSFTO1330JD-7057A-CT โมดูลจอ LCD TFT มี 13พื้นที่ทํางานที่วัดทางด้านฉาก.3 นิ้ว ด้วยความละเอียด Full-HD (1920 ตะกอนขวาง x 1080 ตะกอนตั้ง) ทุกพิกเซลแบ่งออกเป็น RED, GREENจุดสีน้ําเงินที่จัดเรียงในเส้นแนวตั้งและโมดูลนี้สามารถแสดง 16.7M ((กลมขึ้น) ((6bit+2FRC) สีและสี gamut 72%.
หน้าจอ LCD SFTO1330JD-7057A-CT TFT แสดงกราฟฟิกและข้อความบนแผ่นจุด 1920×3×1080 ด้วยสี 16.7M โดยใช้ eDP (Embedded Display Port) Ver1.2 อินเตอร์เฟซและให้ +3.ความดันไฟฟ้า 3VDC สําหรับการขับเคลื่อนแผ่น TFT-LCD.ในแผ่นจอ LCD SFTO1330JD-7057A-CT TFT นี้ เครื่องกรองสีสําหรับการแสดงสีที่ดีที่สุดถูกนําไปใช้ในการสร้างภาพที่สดใสและชัดเจนทําให้หน้าจอนี้ดีที่สุดสําหรับการใช้ในแอพลิเคชั่นมัลติมีเดีย.การดูที่ดีที่สุดในทุกทิศทาง.โดยไม่ต้อง LED ที่ขับเคลื่อนแสงเบื้องหลัง. ระเบียบอัตราการถ่ายทอด EDP: 2.7Gbps / 2 lane 8bit
* ประเภทของสํารอง
* อินเตอร์เฟซ eDP
* การตอบสนองความเร็วสูง
* ความลึกสี 6 บิต (Hi-FRC) แสดงสี 16.7M
* ไฟหลังแบบขอบ (LED)
* รองรับกับ RGB98% และ NTSC45% (NTSC72% ยังมีให้เลือก)
* ความสว่างสูงและสัดส่วนความแตกต่าง การสะท้อนที่ต่ําและมุมมองที่กว้าง
* DE (เปิดให้ใช้ข้อมูล) เท่านั้น
* ไม่มี Rohs และ Halogen
* TEO 6.0, ES6.0 ตรงกับ
* การแก้ไขแกมม่า
ลักษณะ:
| คําสําคัญ: | 13จอ LCD TFT ขนาด.3 นิ้ว | การแก้ไข: | 1920*1080 พิกเซล |
|---|---|---|---|
| ขนาด LCD: | 305.1 X 178.5 X 2.45 มิลลิเมตร (W/O Touch) | LCD กับการสัมผัส: | 327.2 X 215.2 X 6.3 มิลลิเมตร (มี Touch) |
| พื้นที่ทํางาน: | 293.76 X 165.24 มม | อินเตอร์เฟซ LCD: | EDP |
| อินเตอร์เฟซ CTP: | USB | หน้าจอสัมผัส: | CTP (โปรเจคทีฟ คาปาซิติฟ ทัชสกรีน) |
| ความสว่างของพื้นผิว: | 300 Cd/m2 - 1000 Cd/m2 | ระยะเวลาการทํางาน: | -10°C ถึง +60°C |
| อุณหภูมิการเก็บ: | -20°C ถึง +60°C | ประเภทการแสดง: | IPS มุมมองเต็ม |
| การรักษาผิว: | แมส 25% 3H | อัตราความแตกต่าง: | 1000 |
| สีแสดง: | 16.7 M | อายุการใช้งาน LED: | 30,000 ชั่วโมง |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |

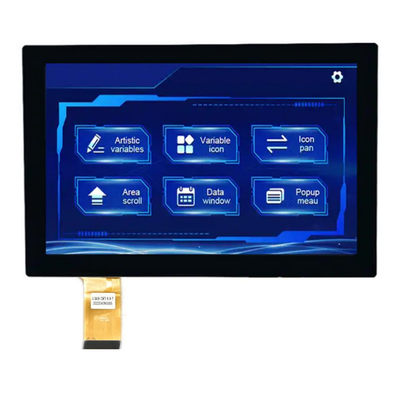

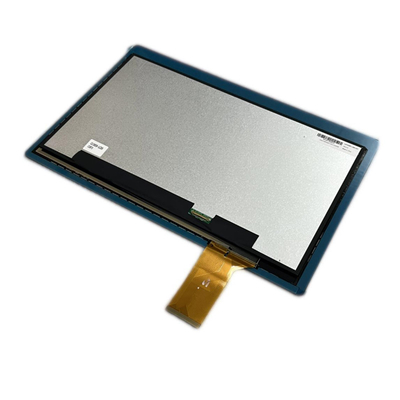

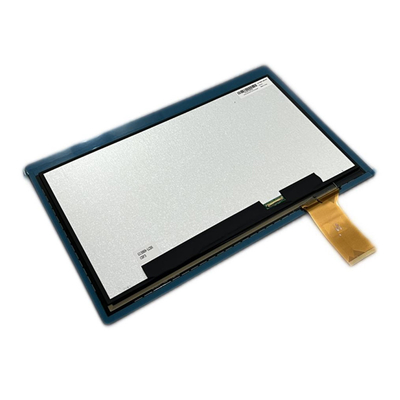

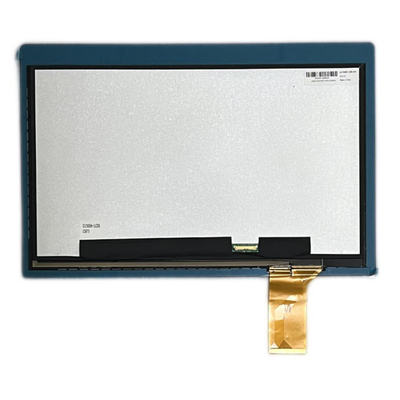

13.3 นิ้ว TFT LCD Display With Projected Capacitive Touch, EDP TFT LCD Display 13.3 นิ้ว FHD 1920*1080 ความละเอียดสินค้า Iแม็ก
13จอจอ LCD TFT ขนาด.3 นิ้ว พร้อมการสัมผัสแบบประมาณความจุ, จอจอ LCD EDP TFT ขนาด 13.3 นิ้ว FHD 1920*1080การวาด
การนิยาม Pin การแสดง
1 NC ไม่มีการเชื่อมต่อ
2 H-GND ดิน
3 LAN1_N เส้นเชื่อมสัญญาณ _Lane1
4 LAN1_P true Signal Link _Lane1 การเชื่อมโยงสัญญาณจริง
5 H-GND ดิน
6 LAN0_N เส้นเชื่อมสัญญาณเสริม _Lane0
7 LAN0_P true signal link _Lane0 การเชื่อมโยงสัญญาณจริง
8 H-GND สายด่วนสูง
9 AUXP true signal link _Auxiliary Channel ช่องทางช่วย
10 AUXN เสริมสัญญาณลิงค์ _ช่องช่วย
11 H-GND แกรนด์
12 แหล่งไฟฟ้า LCD_VCC 3.3V (ทั่วไป)
13 แหล่งไฟฟ้า LCD_VCC 3.3V (ทั่วไป)
14 BIST แผนที่ทดสอบตัวเองเปิด
15 H-GND ดิน
16 H-GND สถานที่
17 HPD HPD ((การตรวจจับปุ่มร้อน) สัญญาณ Pin
18 BL_GND สายด่วนสูง
19 BL_GND สายด่วนสูง
20 BL_GND สายด่วนสูง
21 BL_GND สายด่วนสูง
22 BL_EN ไฟหลังเปิด / ปิด ปินควบคุม
23 BL_PWM ไฟหลัง PWM Dimming
24 NC ไม่มีการเชื่อมต่อ
25 NC ไม่มีการเชื่อมต่อ
26 พลังงานไฟหลัง BL_PWR
27 พลังงานไฟหลัง BL_PWR
28 พลังงานไฟหลัง BL_PWR
29 BL_PWR พลังงานไฟหลัง
30 NC ไม่มีการเชื่อมต่อ
PCAB USB Pin คํานิยาม
1 VCC
2 USB-
3 USB+
4 GND
อุปกรณ์โรงงานและใบรับรอง
การสัมผัสความจุ (PCAP)
เทคโนโลยีสัมผัสแบบคัดลอกความจุ (PCAP) ให้การตอบสนองที่รวดเร็วและมีความรู้สึก และความน่าเชื่อถือระดับมืออาชีพ
โครงการจอสัมผัสจุลินทรีย์จุลินทรีย์จุลินทรีย์ (PCAP)ซึ่งเป็นคําตอบที่บูรณาการที่ช่วยทําให้โซ่การจัดจําหน่ายและการประกอบง่ายขึ้น.
กล่องปกปิด:
1รูป: ขนาด, รูปแบบ, การรักษาขอบ, หลุมและตัดออกตามความต้องการ
2สี: การพิมพ์ผ้าไหม โลโก้
3วัสดุกระจก: กระจกกอริลล่า, กระจกกระชับ, PMMA
4การรักษา: กระจก, AG, AR, AF
เซนเซอร์:
1วัสดุเซ็นเซอร์: แก้ว, ฟิล์ม, ฟิล์ม+ฟิล์ม
2FPC: การออกแบบรูปร่างเป็นตัวเลือก
3IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix และอื่นๆ
4อินเตอร์เฟส: I2C, USB, RS232
