หน้าจอ USB PCAP TFT ขนาด 15.6 นิ้ว, จีน หน้าจอ LCD นอก EDP ขนาด 15.6 นิ้ว TFT ความสว่างบนพื้นผิว 1000 Nits

หน้าจอ USB PCAP TFT ขนาด 15.6 นิ้ว, จีน หน้าจอ LCD นอก EDP ขนาด 15.6 นิ้ว TFT ความสว่างบนพื้นผิว 1000 Nitsคําอธิบายสินค้า

หน้าจอ TFT SFTO1560SMT-7050A3-N PCAP เป็นโมดูล LCD TFT แมตริกซ์เคลื่อนไหวสี 15.6 นิ้ว โดยใช้ TFT อะมอร์ฟูซิลิคอน (Thin Film Transistors) เป็นอุปกรณ์การสลับเคลื่อนไหว6 นิ้ววัดแนวนอน area ที่ทํางานด้วยความละเอียด Full-HD (1920 ตะกั่วโดย 1080 พิกเซลแนวตั้ง). แต่ละพิกเซลแบ่งออกเป็นจุดสีแดง, สีเขียว, สีน้ําเงิน ซึ่งจัดเรียงในเส้นแนวตั้ง และโมดูลนี้สามารถแสดงสี 16.7M ((กลมขึ้น) ((6bit + 2FRC) และสี gamut 45%คนขับ LED สําหรับการขับรถแสงเบื้องหลังถูกสร้างขึ้นในรุ่นนี้.

หน้าจอ SFTO1560SMT-7050A3-N PCAP TFT แสดงภาพและข้อความบน 1920×3×1080 ดอททพานอลที่มีสี 16.7M ((8bit) โดยใช้ eDP (Embedded Display Port) Ver1.2 อินเตอร์เฟซและให้ +3.ความดันไฟฟ้า 3VDC สําหรับการขับเคลื่อนแผ่น TFT-LCD.ในแผ่น SFTO1560SMT-7050A3-N TFT-LCD นี้ เครื่องกรองสีสําหรับการทํางานสีที่ดีที่สุดทําให้หน้าจอนี้ดีที่สุดสําหรับการใช้ในแอพลิเคชั่นมัลติมีเดีย.การดูที่ดีที่สุดในทุกทิศทาง.โดยไม่ต้อง LED ที่ขับเคลื่อนแสงเบื้องหลัง. ระเบียบอัตราการถ่ายทอด EDP: 2.7Gbps / 2 lane 8bit

* ประเภทของสํารอง
* อินเตอร์เฟซ eDP
* การตอบสนองความเร็วสูง
* ความลึกสี 6 บิต (Hi-FRC) แสดงสี 16.7M
* ไฟหลังแบบขอบ (LED)
* รองรับกับ RGB98% และ NTSC45% (NTSC72% ยังมีให้เลือก)
* ความสว่างสูงและสัดส่วนความแตกต่าง การสะท้อนที่ต่ําและมุมมองที่กว้าง
* DE (เปิดให้ใช้ข้อมูล) เท่านั้น
* ไม่มี Rohs และ Halogen
* TEO 6.0, ES6.0 ตรงกับ
* การแก้ไขแกมม่า

ลักษณะ:

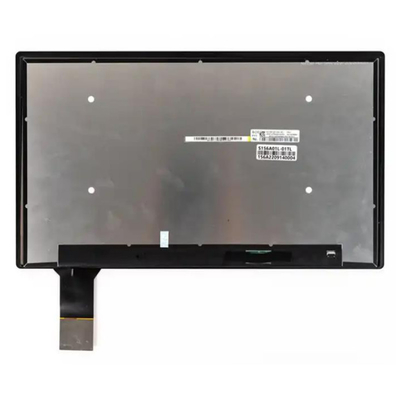

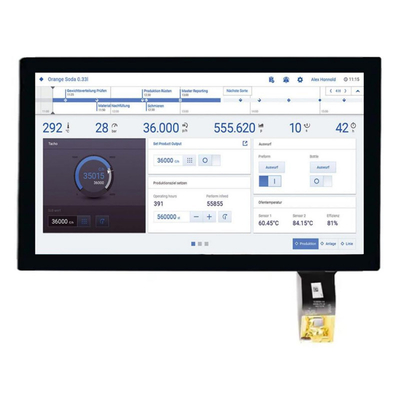

หน้าจอ USB PCAP TFT ขนาด 15.6 นิ้ว, จีน หน้าจอ LCD นอก EDP ขนาด 15.6 นิ้ว TFT ความสว่างบนพื้นผิว 1000 Nits สินค้า Iแม็ก

หน้าจอ USB PCAP TFT ขนาด 15.6 นิ้ว, จีน หน้าจอ LCD นอก EDP ขนาด 15.6 นิ้ว TFT ความสว่างบนพื้นผิว 1000 Nits สินค้าการวาด

การแนะนํา eDP และความแตกต่างจาก DP

Embedded DisplayPort (eDP) เป็นอินเตอร์เฟซพานล์รุ่นใหม่ที่พัฒนาโดย Video Electronics Standards Association (VESA) สําหรับแอพลิเคชั่นมือถือซึ่งไม่เพียงแค่มีผลงานดีกว่าอินเตอร์เฟซสัญญาณความแตกต่างความแรงต่ําแบบดั้งเดิม (LVDS), แต่ยังเพิ่มคุณสมบัติใหม่หลายอย่างเพื่อลดการบริโภคพลังงานของระบบในรายละเอียด 1.4 เวอร์ชั่นล่าสุดซึ่งคาดว่าจะเร่งการขยายการเจาะแพร่ของ eDP ในตลาดอุปกรณ์มือถือในปี 2008 อุตสาหกรรมคอมพิวเตอร์คอมพิวเตอร์ได้ปล่อยมาตรฐานอินเตอร์เฟซการถ่ายทอดวีดีโอใหม่ครั้งแรก - DisplayPort ที่ติดตั้ง, หรือที่รู้จักกันในชื่อ eDP, เพื่อตอบสนองความต้องการของแผ่นแสดงภาพที่ติดตั้งeDP เปลี่ยนแปลงอินเตอร์เฟซการส่งสัญญาณความดันต่ํา (LVDS) มาอย่างช้า ๆ, โดยเฉพาะใน FHD (1,920x1,080 หรือ 1,920x1,200) หรือความละเอียดมากกว่า FHD คุณสามารถหาแอปพลิเคชั่น eDP ได้อย่างง่ายดายในสินค้าที่หลากหลายที่มีแผ่นจอที่ฝังไว้, รวมถึงคอมพิวเตอร์ทั้งหมดในหนึ่งโน๊ตบุ๊คหรือยาเม็ด

eDP มาจากมาตรฐาน DisplayPort และในเวลาที่ผ่านมา eDP ได้พัฒนาเป็นหลายลักษณะที่โดดเด่นสําหรับการใช้งานปานล์จอจําลอง4 ที่สมาคมมาตรฐานอิเล็กทรอนิกส์วีดีโอ (VESA) เผยแพร่ในปลายปี 2012 มีลักษณะใหม่หลายอย่างเพื่อลดการใช้พลังงานของระบบคนส่วนใหญ่ไม่ทราบความแตกต่างระหว่าง DisplayPort และ eDP แต่ต่อไปนี้จะเปรียบเทียบความสัมพันธ์และความแตกต่างระหว่างทั้งสองและอธิบายลักษณะและประโยชน์อันโดดเด่นของ eDP.

อ้างอิงไปยังมาตรฐาน DisplayPort เพื่อตั้งรายละเอียด eDP

ถ้าคุณต้องการเข้าใจ eDP คุณต้องเข้าใจก่อนว่า DisplayPort คืออะไร ในแง่ของรายละเอียดพื้นฐานและโปรโตคอลการสื่อสารที่อยู่ด้านล่างของอินเตอร์เฟสeDP อ้างถึง DisplayPort อย่างเต็มที่แล้ว DisplayPort คืออะไร? DisplayPort is a new video transmission interface used in the computer industry to replace the Video Graphics Array (VGA) and Digital Video Interface (DVI) interfaces in current personal computer (PC) applications, และเพื่อแทนที่ High Resolution Multimedia Interface (HDMI) เมื่อเทียบกับอินเตอร์เฟซเก่า DisplayPort มีข้อดีมากมายซึ่งเข้ากันได้กับกระบวนการ submicron และสามารถบูรณาการโดยตรงในองค์ประกอบผลิตภาพต่าง ๆ, เช่นหน่วยประมวลผลกลาง (CPU) หน่วยแกรฟิกแกรฟิก (GPU) เครื่องประมวลผลแอพลิเคชั่น (Application Processor) เป็นต้นมันสามารถนําไปใช้โดยตรงกับ Scalar และ LCD Panel Timing Controller (TCON) ที่ซับซ้อนและบูรณาการสูงDisplayPort (รวม eDP) เป็นอินเตอร์เฟซวีดีโอเดียวที่ใช้แพคเก็ตในการส่งข้อมูลวีดีโอและเสียงดังนั้นคุณสามารถเพิ่มคุณสมบัติใหม่ได้อย่างต่อเนื่องโดยยังคงความเข้ากันได้ดี.

DisplayPort (รวม eDP) เป็นอินเตอร์เฟซการแสดงที่มีผลงานที่ดีที่สุด สามารถส่งข้อมูลสี 60 เฟรมต่อวินาที และข้อมูลสี 30 บิต บนแพเนลความละเอียด 4Kและเป็นอินเตอร์เฟซการแสดงภาพเพียงอย่างเดียวที่สามารถขับเคลื่อนจอหลายตัวด้วยอุปกรณ์ออกเดียวผ่านฮับหรือโซ่ daisy (eDP ไม่สนับสนุนมัน). DisplayPort สามารถใช้ได้ด้วยตัวปรับจอภายนอก (dongles) เช่น DisplayPort to VGA, DVI หรือ HDMI

ชิปประมวลภาพสามารถรองรับทั้ง DisplayPort และ eDP ด้วยชั้นทางกายภาพผลิตเดียวกันความแตกต่างที่ใหญ่ที่สุดคือ eDP ถูกออกแบบมาโดยเฉพาะสําหรับสภาพแวดล้อม เช่น โน๊ตพ็อตและแท็บเล็ต ที่ใช้แบตเตอรี่, ขณะที่ DisplayPort ปกติจะใช้เมื่อมีปัสดุพลังงานภายนอก ดังนั้นประสิทธิภาพการใช้พลังงานจึงสําคัญมากสําหรับ eDP และมันไม่สนับสนุนจอหลายจอ

เช่นเดียวกับ DisplayPort, eDP มีสถาปัตยกรรมพื้นฐานสาม

ด้านล่างนี้คือการอธิบายสั้น ๆ ของโครงสร้างพื้นฐานของ DisplayPort รวมถึงลิงค์หลัก, ช่องทางช่วย, และการฝึกลิงค์ของ DisplayPortช่องทางหลักในการส่งข้อมูลเสียงและภาพ ดังที่กล่าวไว้ก่อนหน้านี้, DisplayPort ใช้สัญญาณที่เชื่อมต่อ AC ที่เข้ากันได้กับกระบวนการครึ่งประสาท submicron ที่ใช้ในวันนี้หรือในอนาคตโปรต็อกอลการรหัสข้อมูลใช้วิธีการรหัส 8b/10b เหมือนกับอินเตอร์เฟซการส่งข้อมูลลําดับอื่น ๆ เช่น Universal Sequence Bus (USB), PCI Express (PCIe), SATA ฯลฯ โดยที่ต้องการเพียงคู่คู่สัญญาณความแตกต่างเพื่อส่งข้อมูลและสัญญาณนาฬิกาในเวลาเดียวกัน ไม่เหมือนกับ LVDS, DVI,HDMI และเวลาอื่น ๆ ที่ต้องการเส้นนาฬิกาอิสระนอกจากนี้ the fact that DisplayPort transmits data is scrambled and there is no clock signal at all greatly reduces the radio frequency interference (RFI) problem that is common when mobile devices with wireless connectivity using the legacy video transmission interface are installed, ปรับปรุงผลงานของการส่งสัญญาณไร้สายของระบบและลดความต้องการในการออกแบบ RFI ปราง

เครื่องเชื่อมของมาตรฐาน DisplayPort ประกอบด้วยเส้นสัญญาณความแตกต่าง 4 คู่ หรือ 4 เลนหลัก ที่ส่งข้อมูลวีดีโอผ่านเลนหลักและสามารถเลือกที่จะส่งข้อมูลโดยใช้, สองหรือสี่เลนขึ้นอยู่กับปริมาณของข้อมูลที่แสดง. นอกจากนี้ DisplayPort กําหนดอัตราการส่งข้อมูลที่แตกต่างกันสามอย่าง, แต่ละตัวมีตัวเลือก 1.62 Gbit / s, 2.7 Gbit / s, หรือ 5.4 Gbit / s.เนื่องจาก DisplayPort ใช้วิธีการโค้ด 8b/10b, ซึ่งจะเพิ่มบิตข้อมูลเพิ่มเติมหลังจากการรหัส, อัตราการโอนข้อมูลสูงสุดที่สามารถรองรับได้คือ: (4 ช่อง) x (5.4 Gbit / s ต่อเลน) x (8/10 Coding Overhead) = 17.28 Gbit / sคุณลักษณะสําคัญของ DisplayPort คือ ไม่เหมือนกับอินเตอร์เฟซโอนวีดีโออื่นๆ, อัตราการถ่ายทอดไม่เปลี่ยนแปลงกับอัตราการถ่ายทอดพิกเซล, มันใช้อัตราการถ่ายทอดคงที่, เหมือนกับช่องถ่ายทอดข้อมูลปกติ, ดังนั้นมันสามารถใช้ได้ในหลากหลายการใช้งานที่แตกต่างกัน,เช่นจอหลายจอที่มีความต้องการในช่วงเวลาที่แตกต่างกัน; นอกจากนี้ การใช้อัตราการส่งที่คงที่ยังสามารถปรับปรุงการออกแบบวงจรที่เกี่ยวข้องกับอินเตอร์เฟซการส่งความเร็วสูงและปรากฏการณ์ของการขัดขวางทางแม่เหล็กไฟฟ้า (EMI) และ RFIภาพ DisplayPort ถ่ายต่อในพัสดุเล็ก ๆ ด้วยระยะเวลาที่เหมาะสมเพื่อรองรับอัตราการเวลาของพิกเซล ช่องทางหลักยังส่งข้อมูล CEA-861 InfoFrameข้อมูลอัตราตัวอย่างของออดิโอสตรีม, การสตรีมออดิโอ และข้อมูลคุณสมบัติกระแสหลัก เช่น อัตราพิกเซลภาพ, การกรอบวิดีโอ และข้อมูลเวลาจอ)

ช่องทาง AUX สําหรับการส่งการตั้งค่าและคําสั่ง

เครื่องเชื่อม DisplayPort ยังมีช่องช่วยการส่งสัญญาณสองทิศที่อิสระ เรียกว่าช่อง AUX หรือ AUX สั้นซึ่งใช้สายสัญญาณความแตกต่างสองสายที่มีอัตราการส่งสัญญาณทิศทางเดียวเพียงประมาณ 1Mbit/s เพื่อส่งการตั้งค่าและคําสั่งควบคุม, และจะพิจารณาในภายหลังสําหรับการใช้ใน eDP.การใช้ AUX รวมถึงการอ่านข้อมูล Extended Display Capability Identification (EDID) เพื่อให้แน่ใจว่ารูปภาพถูกต้อง (อินเตอร์เฟสอื่น ๆ เช่น LVDS, VGA, DVI และ HDMI ถ่ายผ่าน I2C); อ่านเนื้อหาของรายการ DisplayPort ที่รองรับโดยจอ เช่น จํานวนช่องหลัก, อัตราการโอน, และรายการอื่น ๆ;กําหนดการตั้งค่าการแสดงหลาย scratchpads; อ่านบันทึกสถานะการแสดง EDID มีการนิยามแบบเรียบร้อยและไม่มีอะไรเกี่ยวข้องกับอินเตอร์เฟซการแสดงและ scratchpads อื่น ๆ ตั้งอยู่ใน DPCD (ข้อมูลการตั้งค่า DisplayPort) scratchpad ที่ตัวรับ DisplayPortกระบวนการเชื่อมโยงช่วยเพิ่มความน่าเชื่อถือของช่องทางหลัก การเชื่อมโยงเป็นอีกส่วนสําคัญของ DisplayPortการเชื่อมต่อคือกระบวนการที่ตัวส่งและตัวรับ DisplayPort สร้างการเชื่อมต่อก่อนการส่งข้อมูลโดยพื้นฐานแล้ว ระหว่างกระบวนการเชื่อมต่อเครื่องส่งปรับระดับความแรงดันสวิงที่แตกต่างกันและคุณสมบัติสัญญาณอื่น ๆ (ก่อนเน้น) จนกว่ามันจะปรับระดับที่เหมาะสมที่ตัวรับ. เครื่องส่งและเครื่องรับสื่อสารกับกันและกันผ่าน AUX เพื่อกําหนดว่าการเชื่อมต่อประสบความสําเร็จหรือไม่ และการเชื่อมต่อสามารถเพิ่มความน่าเชื่อถือของช่องทางหลักลดความผิดพลาดข้อมูล, และชําระค่าให้กับความแตกต่างทางไฟฟ้าที่เกิดจากความยาวและประเภทของสายไฟต่าง ๆโดยเฉพาะความแตกต่างที่เกิดจากการนําสัญญาณไปทางบนบอร์ดระบบของตัวส่งและตัวรับ. มันยังสามารถชําระค่าตอบแทนสําหรับการเปลี่ยนแปลงทางไฟฟ้าเนื่องจากความเสียหายของเคเบิล, เครื่องเชื่อม, หรือความเสื่อมของฮาร์ดแวร์. การเชื่อมต่อเริ่มทํางานทันทีที่การเชื่อมต่อ DisplayPort เปิด,และก่อนการส่งข้อมูลวีดีโอ การเชื่อมต่อจะส่งรูปแบบข้อมูลพิเศษและแหล่งสามารถส่งสัญญาณสี่ขนาดที่แตกต่างกันและสี่ระดับที่แตกต่างกันของลักษณะสัญญาณกระบวนการเชื่อมต่อทั้งหมดอาจใช้เวลาตั้งแต่ 500 ไมโครวินาที ถึงไม่กี่ไมโครวินาที ขึ้นอยู่กับจํานวนการปรับที่ทํา
ต่อไป (ดูในสินค้าขนาด 15.6 นิ้ว)
