รายละเอียดสินค้า:
|
| สินค้า: | OLED อินเตอร์เฟซ IIC 0.66 นิ้ว | โครงสร้าง: | COG + PCB |
|---|---|---|---|
| การแก้ไข: | 64x48 พิกเซล | อินเทอร์เฟซ: | ไอทูซี |
| ดูอัลเกิล: | มุมมองทั้งหมด | หมายเลขพิน: | 16 พิน |
| สี: | สีขาว / สีฟ้าเป็นตัวเลือก | ขนาดโมดูล: | 25.5 ((W) × 28 ((H) × 2.7 ((T) mm |
| กระจก: | PMOLED ( OLED เมทริกซ์แบบพาสซีฟ ) | คอนโทรลเลอร์: | SSD1306 หรือเทียบเท่า |
| พลังงานไฟฟ้า: | 3.3V / 5V | ความสว่าง: | 120 cd/m2 (นาที) |
| ปฏิบัติการ Temp.: | -40℃ ถึง +85℃ | อัตราส่วนความคมชัด: | 2000 : 1 ( คอนทราสต์ของห้องมืด ) |
| การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS | ใบรับรอง: | ISO9001:2015 / ISO1400:2015 |
| เน้น: | สีขาว / สีน้ําเงิน,64x48 พิกเซล OLED Display,0.66 นิ้ว OLED Display |
||
0.66 นิ้ว IIC OLED Display 16 Pin 64x48 พิกเซล คําอธิบายสินค้า
SFOM066YZ16-6448WB-01โมดูล OLED มีขนาดเส้นแยก 0.66 นิ้ว มันประกอบด้วย 64*64 พิกเซลSFOM066YZ16-6448WB-01 ที่มีเครื่องควบคุม PCB กับอินเตอร์เฟซ IICบอร์ด PCB มีหลุมติดตั้ง 16 หลุม เป็นวิธีที่ง่ายสําหรับลูกค้าในการติดตั้งโมดูลในการใช้งานของพวกเขาSFOM066YZ16-6448WB-01โมดูลถูกสร้างขึ้นด้วย SSD1306 IC; มันสนับสนุนอินเตอร์เฟซ IIC, การขับขี่หน้าที่ 1/64, ความแรงดันสําหรับโลจิกคือจาก 3.3V ~ 5V, ระดับ I / O 5V ถึง 3V กับวงจรแปลงจอแสดงภาพที่มีปัจจุบันบอร์ดตรวจสอบ 50% คือ 80mA @ 3.3VDD (มูลค่าทั่วไป) การเชื่อมต่อของโมดูลคือ 7 ปินหัว, การเชื่อมต่อปินหัวแบบเลือกได้ 4 ปิน
โมดูล OLED นี้เหมาะสําหรับการใช้งานในบ้านฉลาด อุปกรณ์การแพทย์ เครื่องควบคุมฉลาด เครื่องวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัด
1. จอ OLED ขนาดเล็ก 0.66 นิ้ว มีความละเอียด 64X48 และชิปเซ็ต SSD1306
2การบริโภคพลังงานที่ต่ํามาก: ไฟฉายหน้าจอเต็ม 0.08w
3. 4 หลุมสําหรับการติดตั้งง่าย
4ประเภทอินเตอร์เฟซ: IIC (สามารถเปลี่ยนเป็น SPI)
5. รองรับชิปควบคุมหลากหลาย: รองรับ Arduino 51 ซีรีส, msp430 ซีรีส, stm32/2 CSR IC, ETC
6โลตติจ์พลังงาน: DC 3V - 5V
ลักษณะ:
| สินค้า: | OLED 0.66 นิ้ว IIC อินเตอร์เฟซ | โครงสร้าง: | COG + PCB |
|---|---|---|---|
| การแก้ไข: | 64x48 พิกเซล | อินเตอร์เฟซ: | I2C |
| ดู Algle: | มุมมองทั้งหมด | หมายเลขปิน: | 16 ปิน |
| สี: | สีขาว / สีน้ําเงิน | ขนาดโมดูล: | 25.5 ((W) × 28 ((H) × 2.7 ((T) mm |
| แก้ว: | พีเอ็มโอลเอดี (Passive Matrix OLED) | เครื่องควบคุม: | SSD1306 หรือเทียบเท่า |
| พลังงานไฟฟ้า: | 3.3V / 5V | ความสว่าง: | 120 Cd/m2 (นาที) |
| ระยะเวลาทํางาน: | -40°C ถึง +85°C | อัตราความแตกต่าง: | 2000 : 1 (ความแตกต่างของห้องมืด) |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS | ใบรับรอง: | ISO9001:2015 / ISO1400:2015 |
SAEF Technology เป็นผู้จัดจําหน่ายโมดูล OLED อย่างมืออาชีพ เราให้บริการหลายรูปแบบของโมดูล OLED แมตริกซ์ปาซิฟิคมาตรฐาน (PMOLED) / โมดูล OLED แมตริกซ์ดอท และโมดูล OLED แคร์แคร์แคร์แคร์เครื่องแสดงภาพ OLED และแผ่นแสดงภาพ OLEDองค์ประกอบทางกลประกอบด้วย ชิปบนบอร์ด (COB) ชิปบนแก้ว (COG) และ TAB (Tape Automated Bonded) ประเภท ลูกค้าสามารถปรับปรุงการใช้งานจาก STN LCD เป็น OLED ง่ายโมดูล SAEF OLED มีข้อดีสําคัญทั้งหมด

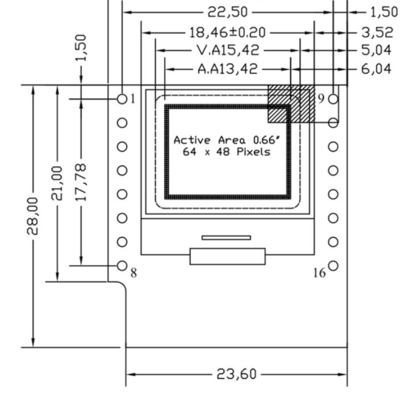

0.66 นิ้ว IIC OLED Display 16 Pin ด้วย 64x48 พิกเซล, สีขาว / สีฟ้า ภาพวาดสินค้า

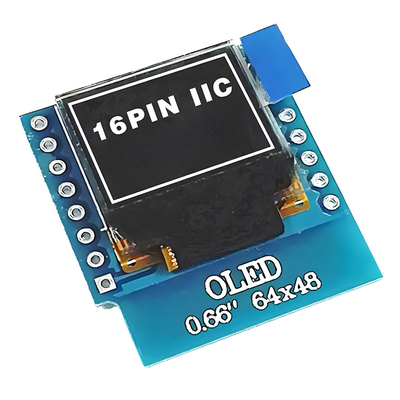

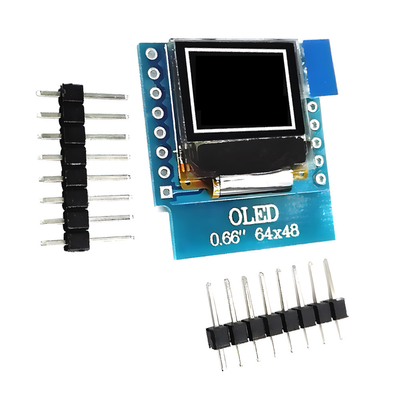

0.66 นิ้ว IIC OLED Display 16 Pin ด้วย 64x48 พิกเซล, สีขาว / สีฟ้า ภาพสินค้า
เข้าใจหลักการของจอ OLED - เล่นกับวิธีการต่างๆในการใช้โมดูล OLED
โมดูล OLED มีสี่โหมดการทํางานคือ 6800 และ 8080 อินเตอร์เฟซคู่กัน โหมดอินเตอร์เฟส SPI ซีเรียล 4 สาย และโหมดอินเตอร์เฟส IICความสัมพันธ์ระหว่างการตั้งค่า BS1/BS2 และโหมดอินเตอร์เฟซโมดูลแสดงในตารางต่อไปนี้:
การตั้งค่าโดยกําหนดของโมดูล OLED SAEF Technology คือ BS0 ถึง GND, BS1 และ BS2 ถึง VCC (โหมด 8080) หากคุณต้องการตั้งมันให้เป็นโหมดอื่นคุณจําเป็นต้องปรับเปลี่ยนการตั้งค่า BS0-BS2 ด้วยเหล็กผสมบนด้านหลังของ OLED. (การเปลี่ยนฮาร์ดแวร์)
จากแผนฉลาก เราสามารถรู้ว่ามีทั้งหมด 16 จักรพรรณออก และจาก 16 เส้น เราใช้แค่ 15 จักรพรรณ และหนึ่งในนั้นแขวนอยู่และเหลือ 13 คนในโหมดต่าง ๆ จํานวนสายสัญญาณที่เราต้องการจะแตกต่างกัน ในโหมด 8080 เราต้องการทั้งหมด 13 สาย ซึ่งหนึ่งในนั้นเป็นธรรมดา คือสายรีเซ็ท RST (RES)ซึ่งเราสามารถเชื่อมต่อโดยตรงกับการรีเซ็ตของ MCU (เพื่อยืนยันว่าวิธีรีเซ็ตคือเหมือนกัน), เพื่อที่จะสามารถยกทิ้งเส้นหนึ่งในโหมด IIC, มีเพียง 2 เส้นที่จําเป็น!
เราเพิ่งเรียนรู้เกี่ยวกับมัน ระบบทํางานของ IIC ใช้แค่สองสาย และระบบทํางานของ IIC คือการใช้สายสองสาย เพื่อจําลอง IIC เพื่อรับข้อมูล
เครื่องควบคุม OLED เป็น SSD1306 นั่นก็คือ: หน้าจอเปล่าถูกขับโดย SSD1306 ซึ่งยังเป็นชิปไดรเวอร์ LED ที่ใช้กันอย่างแพร่หลาย
เอมโมรีวีดีโอโมดูล OLED
OLED ตัวเองไม่มีความจําวิดีโอ และความจําวิดีโอของมันขึ้นอยู่กับ SSD1306 เพื่อให้ความจําทั้งหมดของ SSD1306 คือ 128 * 64 บิต และ SSD1306 แบ่งความจําเป็น 8 หน้าแต่ละหน้ามี 128 ไบท์มีทั้งหมด 8 หน้า ซึ่งเท่ากับขนาดเมทริกซ์จุด 128*64
อย่างไรก็ตาม เนื่องจาก OLED ไม่สามารถควบคุมเมทริกซ์จุดหนึ่งครั้งได้ มันสามารถควบคุมเมทริกซ์จุด 8 จุดเท่านั้น
เนื่องจากการเขียนแต่ละครั้งถูกเขียนในไบท์, มีปัญหา, ถ้าเราใช้โหมดเขียนเฉพาะเพื่อทํางานในโมดูล, แล้ว, เราต้องเขียน 8 จุดในเวลา, ดังนั้นเมื่อเราวาดจุด,เราต้องหาสถานะปัจจุบันของแต่ละบิตของไบท์ที่จุดที่จะตั้งอยู่ (0/1?) ไม่เช่นนั้น, ข้อมูลที่เขียนจะ overwrite สถานที่ก่อนหน้านี้, และผลลัพธ์จะเป็นที่จุดบางสิ่งที่ไม่จําเป็นต้องแสดงหรือที่ควรจะแสดงไม่ได้ในโหมดที่อ่านได้ เราสามารถอ่านไบทที่จะเขียนออกก่อน, รับสถานการณ์ปัจจุบัน, แล้วเขียนมันลงในกราม หลังจากปรับปรุงบิตที่จะเขียนใหม่,เพื่อไม่ให้เกิดผลกระทบต่อสถานการณ์เดิม. อย่างไรก็ตาม, นี้ต้องการความสามารถในการอ่าน GRAM, สําหรับ 3 สายหรือ 4 สาย SPI โหมด, หน่วยไม่ได้สนับสนุนการอ่าน, และการอ่าน->-to-> โหมดการเขียนยังค่อนข้างช้า.
ดังนั้นวิธีที่เราใช้คือการสร้าง OLED GRAM (ทั้งหมด 128 ไบท์) ภายใน STM32 และในการปรับปรุงแต่ละครั้ง เพียงปรับปรุง GRAM บน STM32เขียน GRAM บน STM32 ไปยัง OLED GRAM ครั้งเดียวแน่นอนว่าวิธีนี้ยังมีข้อเสีย, นั่นคือสําหรับไมโครคอนโทรลเลอร์ที่มี SRAM น้อยมาก (เช่น 51 ซีรีส์), มันมีปัญหามากขึ้น.
