รายละเอียดสินค้า:
|
| คําสําคัญ: | 6.86" นิ้ว ชนิดบาร์ TFT | การแก้ไข: | 480x1280 |
|---|---|---|---|
| อินเตอร์เฟซ: | มิปิ | หมุด: | 40 PIN |
| หน้าจอสัมผัส: | ไม่จําเป็น | ความส่องสว่างของพื้นผิว: | 800 cd/m2 (นิต) |
| อายุการใช้งาน LED: | 40,000 ชม | ดูทิศทาง: | มุมมองทั้งหมด |
| การเชื่อมต่อ: | ประเภทเครื่องเชื่อม | อุณหภูมิในการทำงาน: | –20℃ ถึง +70℃ |
| การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS | ได้รับการรับรอง: | ISO9001:2015 / ISO14000:2015 |
| เน้น: | 480 × 1280 บาร์ TFT LCD,800nits Bar TFT LCD,LCD TFT Bar ระดับอุตสาหกรรม |
||
ดาวน์โหลดใบข้อมูล
SFTO686XC-7108BN รายละเอียด.pdf
FL7707N_DS_V0.2_20230324_ลูกค้า.pdf
เรื่องของนี้SFTO686XC-7108BN
หน้าจอ LCD TFT สาย 6.68 นิ้วประเภทอุตสาหกรรม มีความละเอียด 480x1280 พิกเซลและความสว่างสูง 800 นิต ออกแบบเพื่อให้มีภาพชัดเจนในสภาพสว่างที่แตกต่างกันต่อไปนี้คือการนําเสนอรายละเอียดของผลิตภัณฑ์:
ระบบแสดงผล:
ขนาด: 6.68 นิ้ว เหมาะสําหรับการใช้งานอุตสาหกรรมที่มีพื้นที่จํากัด
ความละเอียด: 480x1280 พิกเซล, ให้ภาพและข้อความที่ชัดเจน, เหมาะสําหรับโอกาสที่ต้องการการแสดงความละเอียดสูง
เทคโนโลยีจอ:
การใช้เทคโนโลยี TFT (Thin Film Transistor) รับประกันการตอบสนองอย่างรวดเร็วและการแสดงความแตกต่างสูง เหมาะสําหรับภาพและวิดีโอแบบไดนามิก
ความสว่าง:
ความสว่างสูง 800 นิต รับประกันความเห็นชัดเจนในสภาพแวดล้อมอุตสาหกรรมที่สว่างหรือสภาพภายนอก
สี:
รองรับการแสดงสี 16.7 ล้านสี สามารถนําเสนอสีที่รวยและภาพที่ละเอียด
ประเภทอินเตอร์เฟซ:
สามารถให้บริการอินเตอร์เฟซ MIPI ซึ่งเป็นอินเตอร์เฟซลําดับความเร็วสูง เหมาะสําหรับเชื่อมต่ออุปกรณ์เคลื่อนที่และโมดูลจอประสิทธิภาพสูง
มุมมอง:
LCD TFT เกรดอุตสาหกรรมมีมุมมองกว้าง (ประเภท IPS) เพื่อให้ประสบการณ์การมองเห็นที่ดีจากมุมต่าง ๆ
อุณหภูมิการทํางาน
ออกแบบให้ตรงกับมาตรฐานอุตสาหกรรม สามารถทํางานได้อย่างมั่นคงในช่วงอุณหภูมิที่กว้างจาก -20C ถึง +70C และปรับตัวให้กับสภาพแวดล้อมที่ยากลําบากต่างๆ
ความทนทาน:
การออกแบบความทนทานสูง เหมาะสําหรับการทํางาน 24 / 7 โดยไม่หยุดยั้ง, รับประกันความมั่นคงและความน่าเชื่อถือในระยะยาว
สถานการณ์การใช้งาน:
เหมาะสําหรับการใช้งานอุตสาหกรรมและพาณิชย์ต่างๆ เช่น อัตโนมัติอุตสาหกรรม, อุปกรณ์การแพทย์, การติดตามการจราจร, การติดตามความปลอดภัย เป็นต้น
บริการที่กําหนดเอง
ตามความต้องการของลูกค้า บริการที่กําหนดเองสามารถให้บริการได้ รวมถึงอินเตอร์เฟซเฉพาะเจาะจง ขนาด ความสว่าง เป็นต้น
จอ LCD TFT ขนาด 6.68 นิ้วนี้เป็นตัวเลือกที่ดีสําหรับการใช้งานในอุตสาหกรรมที่ต้องการการแสดงภาพชัดเจนในสภาพสว่างที่แตกต่างกัน เนื่องจากความละเอียดสูง ความสว่างสูงและลักษณะมุมมองกว้าง.
ลักษณะ
| รายการ | เนื้อหา | หน่วย |
| ประเภท LCD | TFT | - |
| แสดงสี | 16M | |
| ทิศทางการดู | ทั้งหมด | ชั่วโมง |
| อุณหภูมิการทํางาน | -20~+70 | °C |
| อุณหภูมิการเก็บรักษา | -30~+80 | °C |
| ขนาดโมดูล | 66.6*181.0*46 | mm |
| พื้นที่ทํางาน ((W × H) | 60.19*16051 | mm |
| จํานวนจุด | 480 × RGB × 1280 | จุด |
| ความดันไฟฟ้า | 3.3 | V |
| ไฟหลัง | 12-LED (สีขาว) | pcs |
| ความสว่าง ((LCM) | 800 | cd/m2 |
| การโอนข้อมูล | MIPI | - |
| ประเภทเครื่องเชื่อม LCM | AFC30-S40FCC-00 | 0.5PITCH 40 ปิน |
| ไดรเวอร์ IC | FL7707 |
การวาดเครื่องกล
คําอธิบาย Pin
| พิน เลข | สัญลักษณ์ | หน้าที่ |
| 1 | GND | ดิน |
| 2 | D0P | MIPI ข้อมูลเส้นทางเข้า0 (บวก) |
| 3 | D0N | MIPI รายการข้อมูล lane0 input (ลบ) |
| 4 | GND | ดิน |
| 5 | D1P | MIPI ข้อมูล lane1 input ((บวก) |
| 6 | D1N | MIPI ข้อมูล lane1 input (ลบ) |
| 7 | GND | ดิน |
| 8 | CLKP | การเข้า MIPI CLK (บวก) |
| 9 | CLKN | การเข้า MIPI CLK (ลบ) |
| 10 | GND | ดิน |
| 11 | D2P | MIPI ข้อมูลทางเข้า2 (บวก) |
| 12 | D2N | MIPI ข้อมูล Lane2 input (ลบ) |
| 13 | GND | ดิน |
| 14 | D3P | MIPI ข้อมูลทางเข้า3 (บวก) |
| 15 | D3N | MIPI ข้อมูล Lane3 input (ลบ) |
| 16-17 | GND | ดิน |
| 18-19 | VCC-1V8 | IO การจําหน่ายพลังงาน ((1.65V ~ 3.6V) |
| 20 | REFCLK/NC | NC |
| 21 | SDA/NC | NC |
| 22 | SCL/NC | NC |
| 23 | BIST/NC | NC |
| 24 | RSTB | ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินสูง ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก ปินรีเซ็ตโลก |
| 25 | STBYB | NC |
| 26 | AVDD/NC | NC |
| 27 | GND | ดิน |
| 28-29 | K | ไฟเบาะหลัง LED ดิน |
| 30 | GND | ดิน |
| 31 | VGL/NC | NC |
| 32-33 | GND | ดิน |
| 34 | VGH/NC | NC |
| 35-36 | A | พลังงาน LED ไฟหลัง |
| 38-39 | VDD-3V3 | การจําหน่ายพลังงาน ((3.3 ~ 3.6V) |
| 40 | VCOM/NC | NC |
อัตราการเรตติ้งสูงสุด
| ปริมาตร | สัญลักษณ์ | สภาพ | นาที | แบบ | แม็กซ์ | หน่วย |
| พลังงานไฟฟ้า | VDD | Ta=25°C | - | 3.3 | - | V |
| ประตูในแรงกระหน่ําไฟฟ้า | VGH | - | 15 | - | V | |
| การปิดประตู ความดันไฟฟ้า | VGL | - | - 11 | - | V |
คุณสมบัติไฟฟ้า ((Vss=0V,Ta=25°C)
| ปริมาตร | สัญลักษณ์ | สภาพ | นาที | แบบ | แม็กซ์ | หน่วย | |
| พลังงานไฟฟ้า | VDD | Ta=25°C | - | 3.3 | 3.6 | V | |
| พลังงานไฟฟ้า | IOVCC | Ta=25°C | - | 1.8 | - | V | |
| ความดันการเข้า | HH | HIV | VIOVCC=1.8V | 0.8VIOVCC | - | VIOVCC | V |
| ราคาถูก | VIL | VIOVCC=1.8V | 0 | - | 0.2VIOVCC | V | |
รายละเอียดของแสงเบื้องหลัง LED ((VSS=0V,Ta=25°C)
| รายการ | สัญลักษณ์ | สภาพ | นาที | แบบ | แม็กซ์ | หน่วย | |
| ความดันไฟฟ้า | - | - | - | 9.6 | - | V | |
| กระแสไฟฟ้า | ถ้า | - | - | 240 | - | mA | |
| กระแสไฟฟ้า | ปกติ | ipn | ซีรี่ย์ชิป 3 × 4 | - | - | mA | |
| การลดความมืด | ipd | - | - | - | |||
| LED LIFE | - | - | 40000 | - | - | ชั่วโมง | |

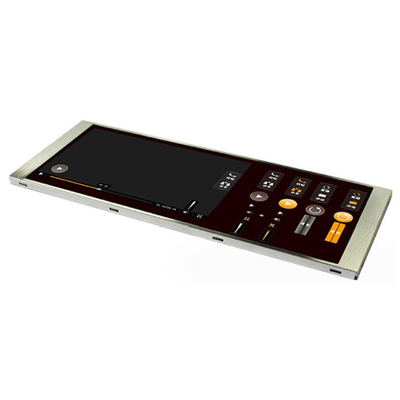

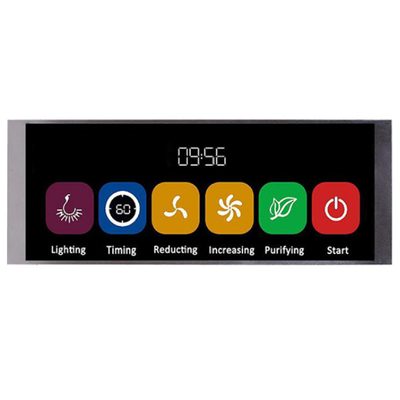

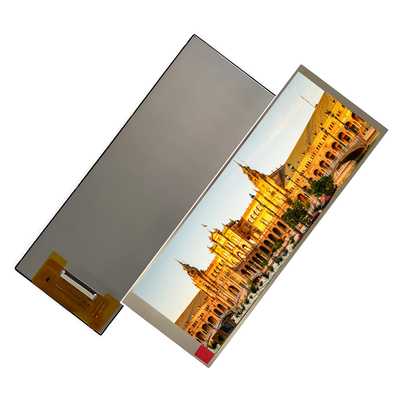

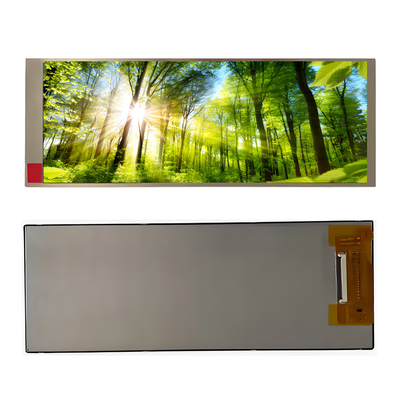

ภาพสินค้า
