รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | HT1621/DP1621 ส่วนควบคุม LCD | โหมดการแสดงผล: | สิทธิบวก / ลบ, ทรานฟเลคทีฟ / ทรานฟเลคทีฟ |
|---|---|---|---|
| สภาพการขับขี่: | 1/4 หน้าที่หรือปรับแต่งได้ | แรงดันไฟฟ้าที่ใช้งาน: | 3.0 โวลต์ |
| เลนส์: | 6:00 น | ประเภทการแสดงผล: | ทรานสเฟลกทีฟ / สะท้อนแสง / ทรานสมิสซิฟ |
| ขนาด: | ปรับแต่งได้ | แบ็คไลท์: | ขาว / เหลืองอำพัน / น้ำเงิน / เหลือง |
| อุณหภูมิในการทำงาน: | -30°C ถึง +80°C | อุณหภูมิในการจัดเก็บ: | -35°C ถึง +85°C |
| การเชื่อมต่อ: | การเชื่อมต่อพินโลหะ | พื้นที่จุด: | 0.1 มม |
| การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS | ใบรับรอง: | ISO9001:2015 / ISO1400:2015 |
| เน้น: | เครื่องวัดอินเตอร์เฟส 7 ภาค COB SPI,โมดูลจอจอ LCD ที่สัมผัส,7 ภาค ภาคจอ LCD |
||
ผู้ผลิตจอ LCD ประจําภาค COB HT1621 DP1621 IC SPI MUC อินเตอร์เฟซ โมดูลจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอ
รองรับกับ HT1621 DP1621 เป็นชิปขับจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจอจไมโครคอมพิวเตอร์ชิปเดียวสามารถปรับปรุงปารามิเตอร์การแสดงและส่งข้อมูลการแสดงผ่าน 3/4 จุดสื่อสาร, และยังสามารถเข้าสู่โหมดประหยัดพลังงานผ่านคําสั่ง
ลักษณะชิป DP1621
◆ รองรับ HT1621B
◆ มีเครื่องหมุนออสไซเลเตอร์ RC 256KHz
◆ สามารถเชื่อมต่อกับชิป 32KHz หรือ 256KHz ความถี่แหล่งเข้า
◆ 1/2 หรือ 1/3 bias และ 1/2, 1/3 หรือ 1/4 duty cycle สามารถเลือกได้
◆ กระแสไฟฟ้าทํางาน: 2.4 ~ 5.2V
◆ แหล่งความถี่ที่ใช้เวลาในชิป
◆ กลอง สามารถ เลือก สอง ความถี่ ได้
◆ สามารถ ใช้ คํา สั่ง ประหยัด พลังงาน เพื่อ ลด การ ใช้ พลังงาน
◆ เครื่อง ผลิต ฐาน เวลา ที่ มี ใน ตัว และ เครื่อง ระยะ เวลา ที่ ใช้ ควบคุม เวลา (WDT)
◆ การ ออก ของ ระยะ เวลา ที่ เติม เติม หรือ ระยะ เวลา ที่ ระวัง
◆ แหล่งนาฬิกา 8 ตัว
◆ 1 x 32x4 จับจอ LCD
◆ 1 แมมมรี่ RAM จอ 32x4 บิท
◆ อินเตอร์เฟียสแบบเรียงลําดับ 4 สาย
◆ แหล่งความถี่ของเครื่องขับเคลื่อน LCD ในชิป
◆ ลักษณะ การ ปรับปรุง โปรแกรม
◆ ข้อมูลและคําสั่ง
◆ 3 รูปแบบการเข้าถึงข้อมูล
◆ มี ปิ น VLCD ให้ สําหรับ การ ปรับ โลท แว ล ซี ด
◆ แพ็คเกจ: LQFP44/LQFP48/SSOP48
| สินค้า: | HT1621/DP1621 แผ่น LCD ภาคควบคุม | โหมดการแสดง: | สิทธิบวก / ลบ, ทรานฟเลคทีฟ / ทรานฟเลคทีฟ |
|---|---|---|---|
| สภาพการขับขี่: | การ สร้าง ความ สนุกสนาน | ความดันการทํางาน: | 3.0 V |
| ออตติกส์: | 6:00 | ประเภทการแสดง: | สัมผัส / สัมผัส / สัมผัส |
| ขนาด: | สามารถปรับแต่งได้ | ไฟหลัง: | ขาว / แอมเบอร์ / ฟ้า / เหลือง |
| อุณหภูมิการทํางาน | -30°C ถึง +80°C | อุณหภูมิการเก็บ: | -35°C ถึง +85°C |
| การเชื่อมต่อ: | การเชื่อมต่อ Pin โลหะ | สเปซจุด: | 0.1 มม |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS | ใบรับรอง: | ISO9001:2015 / ISO1400:2015 |

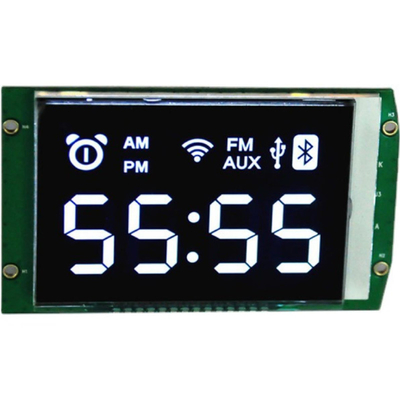

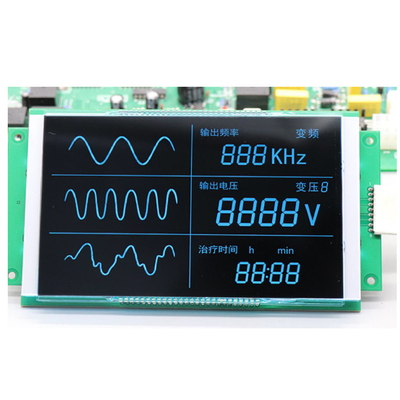

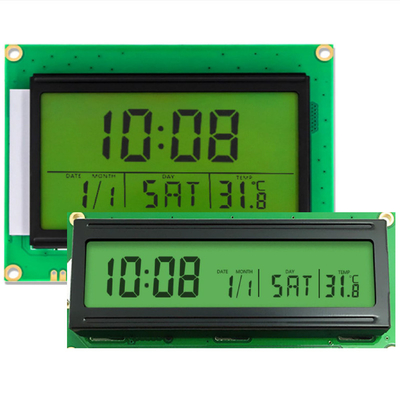

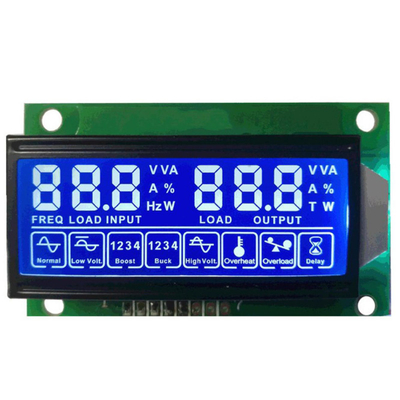

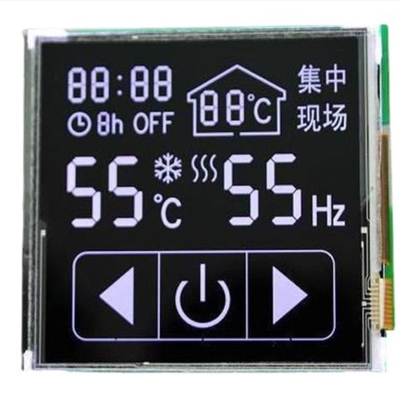

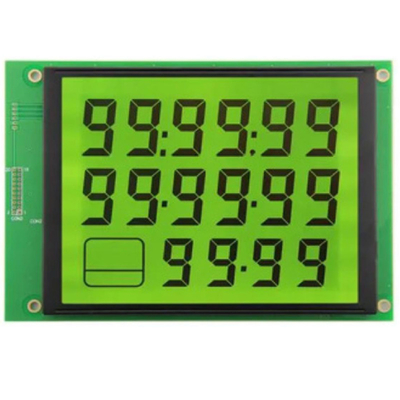

ผู้ผลิตจอ LCD จีน ส่วนที่กําหนดเอง COB HT1621 DP1621 IC SPI MUC อินเตอร์เฟสจอ LCD ภาพสินค้า
อุปกรณ์และลูกค้ายุทธศาสตร์
ทําไมต้องเลือกเรา
1.เราให้บริการ LCD Display การแก้ไขตามความต้องการ
ผลิตภัณฑ์ของคุณมีความต้องการการใช้งานพิเศษ รายละเอียดไฟฟ้า รายละเอียดออนไลน์ คุณสมบัติสัมผัส หรือมิติทางกลที่ต้องการจอที่กําหนดเองหรือไม่SAEF สามารถตอบสนองความต้องการ LCD ที่กําหนดเองของคุณ.
2.การแก้ไขทั้งหมดสําหรับจอสัมผัสและจอแสดงผล
คุณกังวลเกี่ยวกับการประกอบหน้าจอสัมผัสและหน้าจอแสดงออกหรือไม่SAEF สามารถให้บริการหน้าจอสัมผัสแบบกําหนดเองและมาตรฐาน รวมถึงการแก้ไขแบบสัมผัสหลายแบบแบบ Resistive และ Capacitive รวมถึงการบริการการผูกสายตาและอากาศ.
3.ความมุ่งมั่นต่อคุณภาพที่น่าเชื่อถือ
SAEF ได้รับการรับรองจาก ISO9001: 2015 และ ISO14000 ตอบสนอง RoHS, REACH และกฎสิ่งแวดล้อมอื่น ๆ ในตลาดโลกการทดสอบความน่าเชื่อถือและการเก่า.
4.จําหน่ายระยะยาว
ในสถานการณ์ปกติ สินค้าที่เราแนะนํา สามารถนําเสนอได้นานกว่า 5 ปีเราจะวางแผนทางเลือกล่วงหน้า เพื่อรับรองความต้องการการจัดหาของคุณในระยะยาว.
ติดต่อ
ยินดีต้อนรับเพื่อสอบถามผ่าน ck@saef.com.cn
คําค้นหา:TN LCD, VA LCD, VATN LCD, HTN LCD, STN LCD, FSTN LCD, EBTN LCD, เครื่องวัดอุณหภูมิและความชื้น LCD, เครื่องวัดขนาดอิเล็กทรอนิกส์ LCD, เครื่องวัดหลายเมตร LCD, เครื่องวัดฉลาด LCD, เครื่องวัดน้ํา LCD, เครื่องวัดแก๊สเคาน์เตอร์เงินธนาคาร LCD, เครื่องชําระเงิน LCD, เครื่องชําระเงิน LCD, เครื่องชําระเงิน LCD, เครื่องชําระเงิน LCD, เครื่องชําระเงิน LCD, เครื่องชําระเงิน LCD, เครื่องชําระเงิน LCD, เครื่องชําระเงิน LCD, เครื่องชําระเงิน LCD, เครื่องชําระเงิน LCD, เครื่องชําระเงิน LCD, เครื่องชําระเงิน LCD, เครื่องชําระเงิน LCD, เครื่องชําระเงิน LCD, เครื่องชําระเงิน LCD, เครื่องชําระเงิน LCD, เครื่องชําระเงิน LCD, เครื่องชําระเงินเครื่องควบคุมไกล LCD, เครื่องเรียนรู้ LCD, พจนานุกรมอิเล็กทรอนิกส์ LCD, MP3 LCD, คอมพิวเตอร์, แผ่นควบคุม LCD, เครื่องทําน้ํามัน CNC LCD, เครื่องคอมพิวเตอร์อุตสาหกรรม LCD, เกมคอนโซล LCD, ตารางตลอดกาล LCD, ชมรม LCDอุปกรณ์ LCDเครื่องดูแลสุขภาพ LCD, Thermostat LCD, เครื่องใช้ในบ้าน LCD, ลิฟท์ LCD, LCD สําหรับลิฟท์
ทักษะในการเขียนโปรแกรม LCD
อันดับแรก ปารามิเตอร์พื้นฐานของคริสตัลเหลว
1หน้าที่: ช่วงเวลาทํางาน
ปริมาตรนี้ยังมักเรียกว่าจํานวนของภารกิจหรือจํานวนของ com และส่วนของคริสตัลเหลวโดยทั่วไปรับใช้โหมดการขับเคลื่อนของการสแกนไดนามิกการแบ่งเวลาในโหมดนี้อัตราส่วนของเวลาการปิดประตูที่มีประสิทธิภาพของแต่ละ com กับวงจรสแกนทั้งหมด, นั่นคือวงจรการทํางาน, เป็นคงที่, เท่ากับจํานวนของ 1/com.
2.บีเอส: บีเอส
รูปแบบคลื่นขับเคลื่อนของ SEG/COM ของ LCD เป็นสัญญาณแบบแอนลาจ และอัตราส่วนของความกระตุ้นแบบแอนลาจของแต่ละระดับ กับความกระตุ้นการออกสูงสุดของ LCD เรียกว่า bias และโดยทั่วไปBias แสดงเป็นอัตราส่วนของความดันต่ําสุดกับความดันออกสูงสุดโดยทั่วไปแล้ว มีความสัมพันธ์ระหว่างความคัดค้านและภารกิจและเพื่อบรรลุความสว่างและความแตกต่างของจอเดียวกัน, ความดันของฟอนควรเพิ่มขึ้น และความแตกต่างระหว่างระดับเลือกและระดับไม่เลือกต้องเพิ่มขึ้น, นั่นคือ Bias ต้องเพิ่มขึ้นและมีสูตรเชิงทัศนคติระหว่าง Duty และ Biasได้แก่
ความคัดค้าน = 1/(√ภาระ + 1)
3. VDD: ความดันทํางาน
โมเลกุลคริสตัลเหลวต้องการสัญญาณ AC เพื่อขับเคลื่อน และความดันแบบ DC ระยะยาวที่เพิ่มขึ้นไปยังปลายทั้งสองของโมเลกุลคริสตัลเหลว จะส่งผลต่อคุณสมบัติทางไฟฟ้าของโมเลกุลคริสตัลเหลวส่งผลให้มีภาพไม่ชัดเจน, อายุการใช้งานที่ลดลง และความทําลายล้างที่ไม่สามารถแก้ไขได้
4.Frame: อัตราการสแกน
ความถี่การสแกน ความถี่ของแรงดัน AC ที่ขับเคลื่อนโมเลกุลคริสตัลเหลวโดยตรงมักจะอยู่ในช่วง 60 ~ 100Hzซึ่งกําหนดขึ้นตามพื้นที่และการออกแบบของ LCDPanel, ความถี่สูงเกินไป ทําให้การใช้พลังงานขับขี่เพิ่มขึ้น และความถี่ต่ําเกินไป ทําให้จอส่องส่องส่องและถ้ามีความสัมพันธ์จํานวนเต็มคูณระหว่างความถี่การสแกนและความถี่ของแหล่งแสง, ช่องจอจะมีแสงสว่างด้วย
สิ่งอื่น ๆ เช่น มุมมอง วิธีการเชื่อมโยง ระยะอุณหภูมิการทํางาน ฯลฯ จากนั้นให้ผู้จําหน่ายทําตามความต้องการเฉพาะเจาะจง
สําหรับวิธีการควบคุมการแสดงหน้าจอรหัสเซกเมนต์ MCU บางอย่างเช่น MSP4304152 รหัสเซกเมนต์สนับสนุนผู้ขับขี่, หากไม่, คุณสามารถใช้ IC ผู้ขับขี่พิเศษ เช่น HT1621B / HT1622 เป็นต้น,หลังจากที่คนขับเสร็จ, มันไม่ใช่อื่นใดนอกจากการเขียนข้อมูล และแต่ละบิตข้อมูลควบคุมการแสดงรหัสส่วนที่ตรงกันหรือไม่
หลักการก็เหมือนกัน แต่การใช้ทักษะภาษา C บางอย่าง จะทําให้โปรแกรมมีลักษณะเรียบร้อยและมีประสิทธิภาพมากขึ้น
