รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | ส่วนแสดงผล LCD | โหมดการแสดงผล: | สิทธิบวก / ลบ, ทรานฟเลคทีฟ / ทรานฟเลคทีฟ |
|---|---|---|---|
| สภาพการขับขี่: | 1/8 ภาษีหรือสามารถปรับแต่ง | แรงดันไฟฟ้าที่ใช้งาน: | 3.0 โวลต์ |
| เลนส์: | 6:00 น | ประเภทการแสดงผล: | ทรานสเฟลกทีฟ / สะท้อนแสง / ทรานสมิสซิฟ |
| ขนาด: | ปรับแต่งได้ | แบ็คไลท์: | ขาว / เหลืองอำพัน / น้ำเงิน / เหลือง |
| อุณหภูมิในการทำงาน: | -30°C ถึง +80°C | อุณหภูมิในการจัดเก็บ: | -35°C ถึง +85°C |
| การเชื่อมต่อ: | การเชื่อมต่อพินโลหะ | พื้นที่จุด: | 0.1 มม |
| เวลาตอบสนอง: | 0.1 มิลลิวินาที | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | ST7035 หน้าจอ LCD ภาค,หน้าจอ LCD ส่วนลบตามสั่ง,HT1621 หน้าจอ LCD ภาค |
||
HT1621 โมดูลจอ LCD ช่องคอนโทรลเลอร์ ปรับแต่งจอ LCD ช่องคอนโทรล พร้อมไฟหลัง
ลองดูลักษณะของจอ LCD 1621 ภาค
* กระทบทํางาน 2.4 --5.2V * ออสซิลเลอเตอร์ RC 256KHz ที่ติดตั้ง
* สามารถเชื่อมต่อชิปภายนอก 32KHz หรือ 256KHz ความถี่แหล่งเข้า
* สามารถเลือก 1/2bais หรือ 1/3bais bias และวงจรการทํางานของ 1/2duty, 1/3duty, 1/4duty
* แหล่งความถี่ฐานเวลาบนชิป
* กลองสามารถเลือกได้ 2 ความถี่
* เครื่องกําเนิดฐานเวลาที่ติดตั้งและวัตช์ด็อกไทม์ WDT
* การออกของเวลาฐานหรือวัตด็อกไทมอร์ออฟฟโลว์
* 8 แหล่งเวลาฐาน / หมาเฝ้าระยะเวลา
* หน่วยขับจอ LCD 32segX 4com พร้อมความจํา RAM จอ 32X 4 บิต
* อินเตอร์เฟซลําดับสี่สาย /CS, DATA, WR, RD โดยทั่วไปไม่ใช้โดย RD
* ความถี่ของจิปจิปจิปจิปจิปจิปจิปจิปจิปจิปจิปจิปจิปจิปจิปจิปจิป
* คุณสมบัติการตั้งค่าซอฟต์แวร์: รูปแบบข้อมูลและรูปแบบคําสั่ง
* มีปิน VLCD ให้สําหรับการปรับความแรงงาน LCD (ปรับความแตกต่าง)
การสอดคล้องตารางโลจิก LCD
แรมของ HT1621 ตรงกับตารางตรรกะในรูปด้านบน
HT1621 ตรงกับ 32 ที่อยู่ และที่อยู่แต่ละที่ตรงกับ 4 ข้อมูล COM
ตัวอย่างเช่น ถ้าที่อยู่ 0 เขียนไปยัง 0X08 T1 ของ SGE0 เปิด
เขียน 0X01 ตรงกับแสง 1F ของ SGE0
เขียนความสว่าง 0X02 1G ตรงกับ SGE0
เขียน 0X07 1E, 1G, และ 1F ของ SGE0 ไฟขึ้นด้วยกัน
เขียน 0X0F ทั้งหมด 1E, 1G, 1F, และ T1 ของ SGE0 เป็นสว่าง
HT1621 สามารถเขียนต่อเนื่องกันได้ และดีที่สุดคือการเขียนอยู่สองที่อยู่พร้อมกัน เพื่อทําให้ทําตารางโต๊ะง่าย และเขียนง่าย
ตัวอย่างเช่น ที่อยู่สองที่แรกถูกเขียน 0XF7 ตรงกับ SGE0, SEG1, 1E, 1G, 1F, 1D, 1C, 1B และ 1A ทั้งหมดถูกจุดให้เห็น เพื่อแสดงตัวอักษร "8" เต็มรูป
เพื่อทําให้จอ LCD แสดง คําสั่งเหล่านี้ต้องเขียนในการเริ่มต้นของ IC
ก่อนอื่น, ลองเข้าใจว่าคําสั่งคืออะไร และข้อมูลคืออะไร
1 0 0 C8 C7 C6 C5 C4 C3 C2 C1 C0
สามหลักแรกของ 100 เป็นบิตธงของคําสั่ง และ 9 บิตสุดท้ายคือค่าคําสั่ง
1 0 1 C7 C6 C5 C4 C3 C2 C1 C0
สามหลักแรก 101 เป็นบิตธงของข้อมูล และ 8 บิตสุดท้ายคือข้อมูล
นั่นก็คือ การเห็นหลักสามหลักแรกของ 100 แสดงถึงคําสั่ง และการเห็นหลักสามหลักแรกของ 101 แสดงถึงข้อมูล
| สินค้า: | HT1621 LCD ภาคควบคุม | โหมดการแสดง: | สิทธิบวก / ลบ, ทรานฟเลคทีฟ / ทรานฟเลคทีฟ |
|---|---|---|---|
| สภาพการขับขี่: | 1/8 ภาษี หรือ สามารถ ปรับแต่ง ได้ | ความดันการทํางาน: | 3.0 V |
| ออตติกส์: | 6:00 หรือสามารถคัดเลือกได้ | ประเภทการแสดง: | สัมผัส / สัมผัส / สัมผัส |
| ขนาด: | สามารถปรับแต่งได้ | ไฟหลัง: | ขาว / แอมเบอร์ / ฟ้า / เหลือง |
| อุณหภูมิการทํางาน | -30°C ถึง +80°C | อุณหภูมิการเก็บ: | -35°C ถึง +85°C |
| การเชื่อมต่อ: | การเชื่อมต่อ Pin โลหะ | สเปซจุด: | 0.1 มม |
| เวลาตอบสนอง: | 0.1 Ms | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |

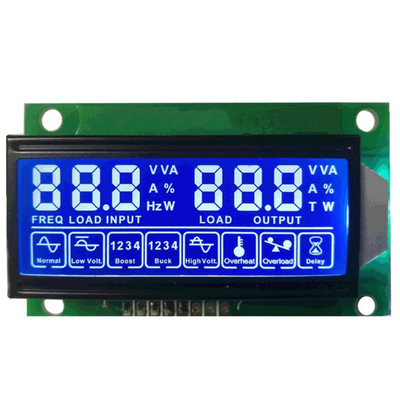

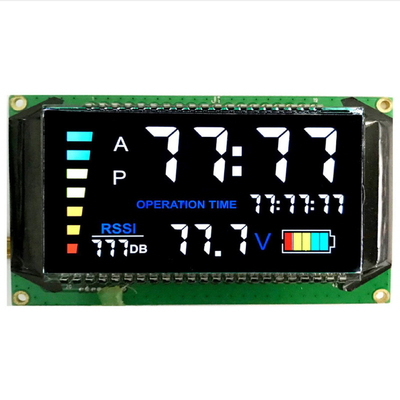

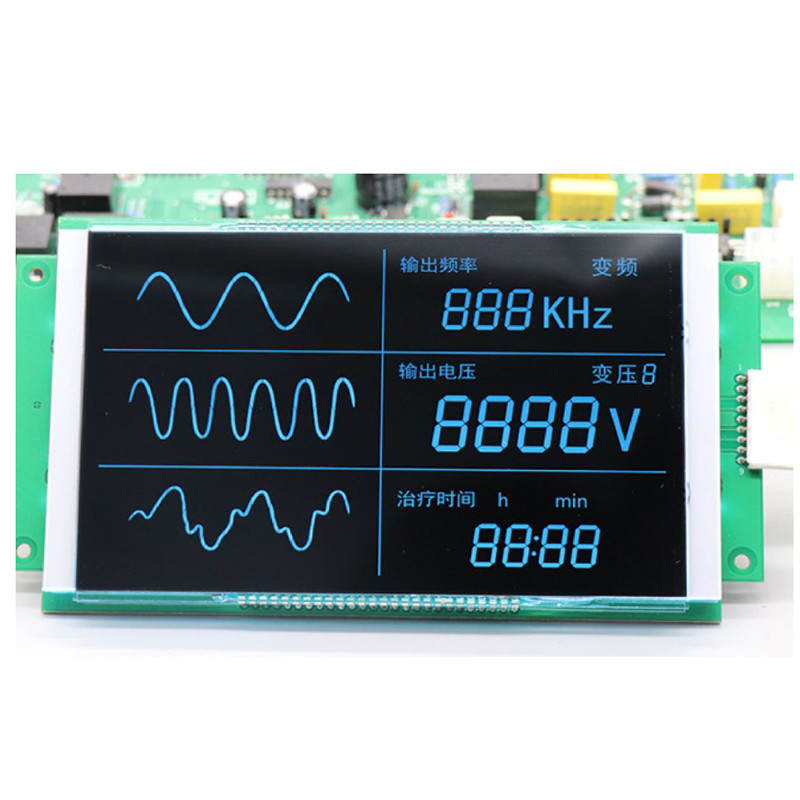

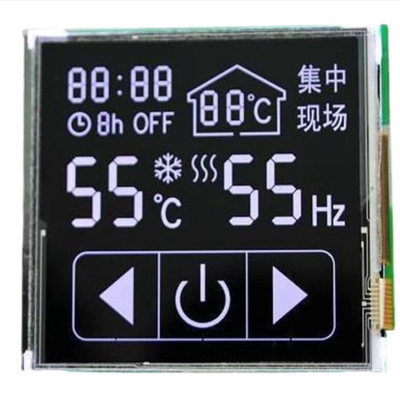

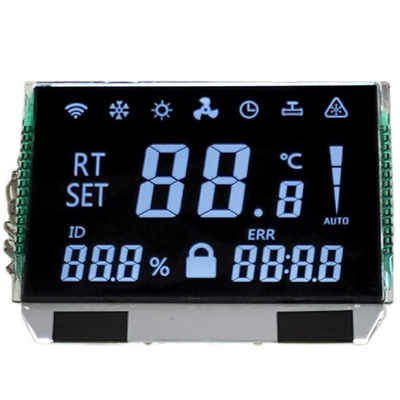

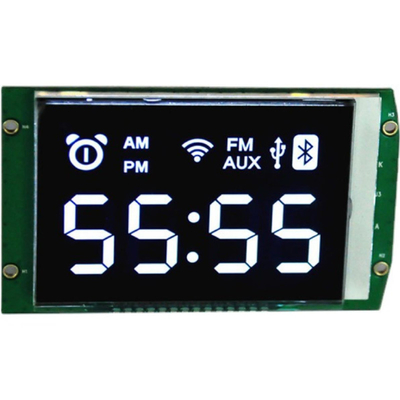

จอจอ LCD แบ่งลบ VATN ด้วยตัวควบคุม HT1621 ST7035 ภาพสินค้า
อุปกรณ์โรงงานและใบรับรอง
ทําไมต้องเลือกเรา
1.เราให้บริการ LCD Display การแก้ไขที่กําหนดเอง
ผลิตภัณฑ์ของคุณมีความต้องการการใช้งานพิเศษ รายละเอียดไฟฟ้า รายละเอียดออนไลน์ คุณสมบัติสัมผัส หรือมิติทางกลที่ต้องการจอที่กําหนดเองหรือไม่SAEF สามารถตอบสนองความต้องการ LCD ที่กําหนดเองของคุณ.
2.การแก้ไขทั้งหมดสําหรับจอสัมผัสและจอแสดงภาพ
คุณกังวลเกี่ยวกับการประกอบหน้าจอสัมผัสและหน้าจอแสดงออกหรือไม่SAEF สามารถให้บริการหน้าจอสัมผัสแบบกําหนดเองและมาตรฐาน รวมถึงการแก้ไขแบบสัมผัสหลายแบบแบบ Resistive และ Capacitive รวมถึงการบริการการผูกสายตาและอากาศ.
3.ความมุ่งมั่นต่อคุณภาพที่น่าเชื่อถือ
SAEF ได้รับการรับรองจาก ISO9001: 2015 และ ISO14000 ตอบสนอง RoHS, REACH และกฎสิ่งแวดล้อมอื่น ๆ ในตลาดโลกการทดสอบความน่าเชื่อถือและการเก่า.
4.การจําหน่ายระยะยาว
ในสถานการณ์ปกติ สินค้าที่เราแนะนํา สามารถนําเสนอได้นานกว่า 5 ปีเราจะวางแผนทางเลือกล่วงหน้า เพื่อรับรองความต้องการการจัดหาของคุณในระยะยาว.
คําค้นหา: TN LCD, VA LCD, VATN LCD, HTN LCD, STN LCD, FSTN LCD, EBTN LCD, เครื่องวัดอุณหภูมิและความชื้น LCD, เครื่องวัดอิเล็กทรอนิกส์ LCD, เครื่องวัดหลายตัว LCD, เครื่องวัดฉลาด LCD, เครื่องวัดน้ํา LCDเครื่องวัดแก๊ส LCD, แล็กซีดีของตู้เงินธนาคาร แล็กซีดีของเครื่องชําระเงิน แล็กซีดีของเครื่องชําระเงิน แล็กซีดีของเครื่องโทรศัพท์ แล็กซีดีของวอลคีทอลกี้ แล็กซีดีของเครื่องนวด แล็กซีดีของเทรดมิล แล็กซีดีของเครื่องวัดไขมัน แล็กซีดีของเครื่องปรับอากาศ แล็กซีดีของเสียงไมโครเวฟ LCD. เครื่องควบคุมไกล LCD เครื่องเรียนรู้ LCD เครื่อง LCD พจนานุกรมอิเล็กทรอนิกส์ LCD เครื่อง MP3 LCD คอมพิวเตอร์ แผ่นควบคุม LCD เครื่องชําระน้ํามัน CNC เครื่อง LCD เครื่องคอมพิวเตอร์อุตสาหกรรมLCD ปฏิทินถาวร, LCD นาฬิกา LCD เครื่องมือ LCD เครื่องมือการแพทย์ LCD, Thermostat LCD, เครื่องใช้ในบ้าน LCD, ลิฟท์ LCD, LCD สําหรับลิฟท์
