HT1621 โค้ดส่วนควบคุม โมดูลจอจอ LCD ปรับแต่งส่วนการจอจอจอ LCD ด้วยแสงเบื้องหลัง

HT1621 โค้ดส่วนควบคุม โมดูลจอจอ LCD ปรับแต่งส่วนการจอจอจอ LCD ด้วยแสงเบื้องหลัง

ลองดูลักษณะของจอ LCD 1621 ภาค
* กระทบทํางาน 2.4 --5.2V * ออสซิลเลอเตอร์ RC 256KHz ที่ติดตั้ง
* สามารถเชื่อมต่อชิปภายนอก 32KHz หรือ 256KHz ความถี่แหล่งเข้า
* สามารถเลือก 1/2bais หรือ 1/3bais bias และวงจรการทํางานของ 1/2duty, 1/3duty, 1/4duty
* แหล่งความถี่ฐานเวลาบนชิป
* กลองสามารถเลือกได้ 2 ความถี่
* เครื่องกําเนิดฐานเวลาที่ติดตั้งและวัตช์ด็อกไทม์ WDT
* การออกของเวลาฐานหรือวัตด็อกไทมอร์ออฟฟโลว์
* 8 แหล่งเวลาฐาน / หมาเฝ้าระยะเวลา
* หน่วยขับจอ LCD 32segX 4com พร้อมความจํา RAM จอ 32X 4 บิต
* อินเตอร์เฟซลําดับสี่สาย /CS, DATA, WR, RD โดยทั่วไปไม่ใช้โดย RD
* ความถี่ของจิปจิปจิปจิปจิปจิปจิปจิปจิปจิปจิปจิปจิปจิปจิปจิปจิป
* คุณสมบัติการตั้งค่าซอฟต์แวร์: รูปแบบข้อมูลและรูปแบบคําสั่ง
* มีปิน VLCD ให้สําหรับการปรับความแรงงาน LCD (ปรับความแตกต่าง)

การสอดคล้องตารางโลจิก LCD

แรมของ HT1621 ตรงกับตารางตรรกะในรูปด้านบน

HT1621 ตรงกับ 32 ที่อยู่ และที่อยู่แต่ละที่ตรงกับ 4 ข้อมูล COM
ตัวอย่างเช่น ถ้าที่อยู่ 0 เขียนไปยัง 0X08 T1 ของ SGE0 เปิด
เขียน 0X01 ตรงกับแสง 1F ของ SGE0
เขียนความสว่าง 0X02 1G ตรงกับ SGE0
เขียน 0X07 1E, 1G, และ 1F ของ SGE0 ไฟขึ้นด้วยกัน
เขียน 0X0F ทั้งหมด 1E, 1G, 1F, และ T1 ของ SGE0 เป็นสว่าง

HT1621 สามารถเขียนต่อเนื่องกันได้ และดีที่สุดคือการเขียนอยู่สองที่อยู่พร้อมกัน เพื่อทําให้ทําตารางโต๊ะง่าย และเขียนง่าย
ตัวอย่างเช่น ที่อยู่สองที่แรกถูกเขียน 0XF7 ตรงกับ SGE0, SEG1, 1E, 1G, 1F, 1D, 1C, 1B และ 1A ทั้งหมดถูกจุดให้เห็น เพื่อแสดงตัวอักษร "8" เต็มรูป

เพื่อทําให้จอ LCD แสดง คําสั่งเหล่านี้ต้องเขียนในการเริ่มต้นของ IC

ก่อนอื่น, ลองเข้าใจว่าคําสั่งคืออะไร และข้อมูลคืออะไร
1 0 0 C8 C7 C6 C5 C4 C3 C2 C1 C0
สามหลักแรกของ 100 เป็นบิตธงของคําสั่ง และ 9 บิตสุดท้ายคือค่าคําสั่ง
1 0 1 C7 C6 C5 C4 C3 C2 C1 C0
สามหลักแรก 101 เป็นบิตธงของข้อมูล และ 8 บิตสุดท้ายคือข้อมูล
นั่นก็คือ การเห็นหลักสามหลักแรกของ 100 แสดงถึงคําสั่ง และการเห็นหลักสามหลักแรกของ 101 แสดงถึงข้อมูล

คําสั่งสี่อย่างต่อไปนี้ควรถูกเขียนในฟังก์ชันการเริ่มต้น
1. SYS EN 100 0000 - 0001- X คําแนะนํา 0X01 (เปิดออสไซเลเตอร์ระบบปิด) X: ไม่สนใจ
2. BIAS 100 0010 - abXc - X คําสั่ง
นี่คือคําอธิบาย: C=1 คือ LCD1/3 bias; C=0 คือ LCD1/2 bias
ab=00: 2 COM
ab=01: 3 โค
ab=10: 4 COM
3. RC256 100 0001-1000 - X คําแนะนํา 0X01 (นาฬิกาภายใน) X: ไม่สนใจ
4. LCDON 100 0000 - 0011 - X คําแนะนํา 0X01 (เปิดจอ LCD) X: ไม่สนใจ

นี่คือคําอธิบายของโปรแกรม C

#รวม
#รวม
#นิยาม uchar char ไม่ลงนาม
#define uint unsigned int การกําหนดตัวอักษร
#defin _Nop() _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_()
#นิยาม BIAS 0x29 //0b100 - 0010 -1001 - 0 1/3duty 4com
#กําหนด SYSDIS 0X00 //0b100 - 0000 - 0000 - 0 ปิดระบบหมุนหมุนหมุนหมุนและจีนเจเนอรเตอร์ความคัดแย้ง LCD
#define SYSEN 0X01 //0b100 - 0000 - 0001 - 0 เปิดตัวออสไซเลเตอร์ระบบ
#define LCDOFF 0X04 //0b100 - 0000- 0010 - 0 ปิดจอ LCD
#define LCDON 0X03 //0b100 - 0000 - 0011 - 0 เปิดจอ LCD
#define XTAL 0x14 //0b100 - 0001- 0100 - 0 นาฬิกาภายนอก
#define RC256 0X18 //0b100 - 0001 - 1000 - 0 ชั่วโมงภายใน
#define TONEOFF 0X10 //0b1000 0001 0000 ปิดเสียงออก
#defin WDTDIS 0X0A //0b1000 0000 1010 สุนัขเฝ้าระวังถูกห้าม
HT1621 บิตควบคุม (นิยามอินเตอร์เฟซโมดูล LCD เปลี่ยนแปลงตามความต้องการของคุณเอง)
sbit DAT=P1^0;
sbit wr=P1^1;
sbit CS1=P1^2;
uchar ตารางรหัส[10]={0xFA,0x0A,0xD6,0x9E,0x2E,0xBC,0xFC,0x1A,0xFE,0xBE}; 0---9 ตาราง

หน้าที่ชะลอ 1 ชะลอเรา
หมดสิทธิ์ ล่าช้า
{
ขณะที่ ((--เรา);
}
ฟังก์ชันช้า 2 ////
invalid DelayMS ((Unt iMs)
{
uint i,j;
for(i=0; ifor ((j=0; j<65; j++)
;
{\cH00ffff}/**************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************
ชื่อฟังก์ชัน: void Ht1621Wr_Data ((uchar Data,uchar cnt)
สําหรับการเขียนฟังก์ชันข้อมูล cnt คือจํานวนบิตข้อมูลที่จะถูกส่ง และข้อมูลจะถูกส่งไปยังบิตสูงก่อน
###############################################################################################################################################################################################################################################################

void Ht1621Wr_Data ((uchar ข้อมูล,uchar cnt)
{
uchar i;
สําหรับ (i=0;i
{
wr=0;
if (ข้อมูล&0x80)
DAT=1;
อื่นๆ
DAT=0
wr=1;
ข้อมูล<<=1;
}
}
/****************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************

ชื่อฟังก์ชัน: void ht1621WrCmd ((uchar cmd)
คําอธิบาย: เขียนคําแนะนํา
หมากรุกหมากรุก
ไม่มีผล Ht1621WrCmd(uchar Cmd)
{
CS1=0; การคัดเลือกสไลซ์ CS ต่ําและมีประสิทธิภาพ
_ ไม่ครับ
Ht1621Wr_Data ((0x80,3); เขียนคําสั่งธง 100
Ht1621Wr_Data ((Cmd,9); เขียนข้อมูลคําสั่ง
CS1=1; เลือกสไลส์ CS ปิดสูง
_ ไม่ครับ
{\cHFFFFFF}/**************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************
ชื่อฟังก์ชัน: void ht1621WrOneData ((Uchar addr,uchar data)
เขียนข้อมูล
1เขียนบิตการระบุของข้อมูล 101 ก่อน
2เขียนที่อยู่อีกครั้ง
3ในที่สุด, เขียนข้อมูลที่จะแสดง
หมากรุกหมากรุก
ไม่มีผล Ht1621WrOneData ((Uchar Addr,Uchar Data)
{
CS1 = 0
Ht1621Wr_Data ((0xa0,3); เขียนร่องข้อมูล 101
Ht1621Wr_Data ((Addr<<2,6); เขียนข้อมูลที่อยู่
Ht1621Wr_Data ((Data,8); เขียนข้อมูล, นี่คือสองที่อยู่ที่เขียนด้วยกัน 8 บิต
CS1=1;
/****************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************

ชื่อฟังก์ชัน: void ht1621WrAllData ((uchar addr,uchar p)
คําอธิบาย: บิตข้อมูลของ HT1621 4 บิต 1 ที่อยู่
บนเราพูดถึงการเขียนสองบิตในเวลาเดียวกัน และข้อมูลคือ 8 บิต
ตัวเลขบน 4 ตัวตรงกับ ---- ที่อยู่สูง ตัวเลขที่ 4 ----- ตรงกับที่อยู่ต่ํา
หมากรุกหมากรุก
ไม่มีผล Ht1621WrAllData ((Uchar Addr,uchar p)
{
uchar i;
CS1 = 0
Ht1621Wr_Data ((0xa0,3); เขียนร่องข้อมูล 101
Ht1621Wr_Data ((Addr<<2,6); เขียนข้อมูลที่อยู่
สําหรับ (i=0; i<16; i++)
{
Ht1621Wr_Data ((p,8); เขียนข้อมูล 16X8=128bit
}

สําหรับ (i=0; i<32; i++)
/ /{// นี่คือข้อมูลเขียน 4 บิต 4 บิต
Ht1621Wr_Data ((p,4); เขียนข้อมูล 32X4=128bit
//}

CS1=1;
}
/****************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************
ชื่อฟังก์ชัน: void Ht1621_Init(void) www.xyhlcd.com
คําอธิบาย: หลังการเริ่มต้นจอ LCD สามารถทํางานได้ปกติ
หมากรุกหมากรุก
void Ht1621_Init ((void)
{
CS1=1;
DAT=1;
DelayMS(200); ความช้าของเวลาทําให้แรงดันการทํางาน LCD ทันคง
Ht1621WrCmd ((BIAS); การตั้งค่า BIAS
Ht1621WrCmd ((RC256); ใช้เครื่องหมุนระบอกภายใน
Ht1621WrCmd(SYSEN); เปิดตัวออสซิลเลาเตอร์ระบบ
Ht1621WrCmd ((LCDON); เปิดจอ LCD
ครับผม
ชื่อฟังก์ชัน: xianshi_1()
ลูกค้าสามารถติดตามความต้องการของพวกเขาเอง เติมข้อมูลโดยตรงและมันสามารถแสดง
/////////////////////////////////////////////////////////
ไม่มีค่า
{
/////////////////////////////////
Ht1621WrOneData ((0 ตาราง[0]); แสดง 0
Ht1621WrOneData (( 2, ตาราง[1]); แสดง 1
Ht1621WrOneData (( 4, ตาราง[2] หมวด 0X08); แสดง 2 + จุดทศนิยม
Ht1621WrOneData (( 6, ตาราง[3]); แสดง 3
:
:
:Ht1621WrOneData( 12, ตาราง[8] หมวด0X08); 8+ ไอคอนถูกแสดง
Ht1621WrOneData (( 14, ตาราง[9] หน่วย 0X08); แสดง 9+ อะคอน
}

ไม่มีผล XUNHUN_XIANSHI ((Uchar ช่วงเวลา)
{
uchar i,j,t;
สําหรับ (i=0; i{
t=0x01
สําหรับ (j=0; j<8; j++)
{
Ht1621WrOneData ((i,t);
t<<=1;
t คุ้มค่า=0x01;
DelayMS ((Time));
}
}
}

หัวหินว่าง ((()
{
Ht1621_Init(); การเปิดเปิดเปิดจอ LCD
DelayMS(100); ความช้าทําให้การเริ่มต้นมั่นคง
ขณะที่ ((1)
{
Ht1621WrAllData00(0,0X00); ลบข้อมูลบันทึก 1621 เป็น 0
DelayMS ((400);
Ht1621WrAllData00(0,0XFF); ข้อมูลบันทึก 1621 มีจํานวน 1.
DelayMS ((800);
Ht1621WrAllData00(0,0X00); ลบข้อมูลบันทึก 1621 เป็น 0
DelayMS ((400);
Xianshi_1(); ที่นี่ลูกค้าสามารถกําหนดวิธีการแสดง
DelayMS ((800);
XUNHUN_XIANSHI (32,100) /// เซ็กเมนต์ปากกาจะแสดงในวงจร เซ็กเมนต์ปากกาที่มี 32 ที่อยู่ในระยะเวลา 100 MS
DelayMS ((800);
}
}

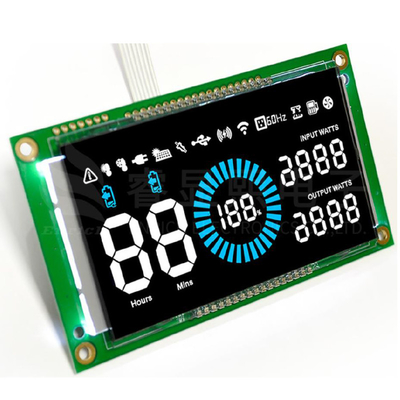

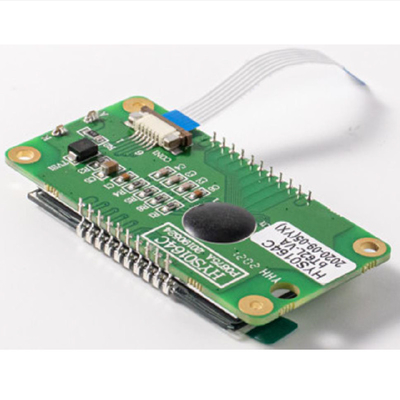

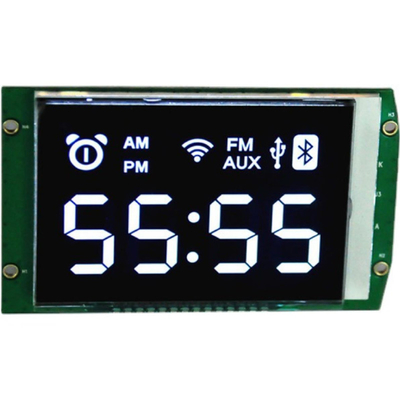

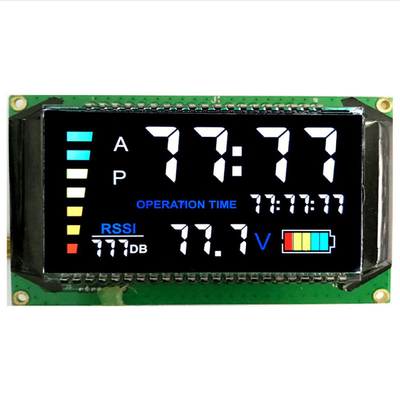

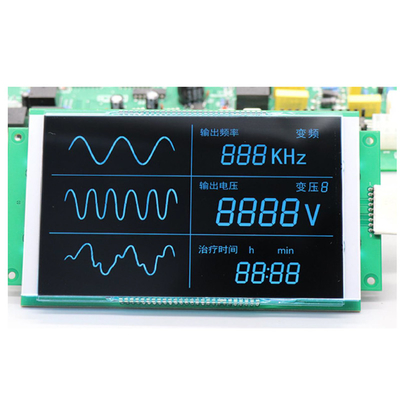

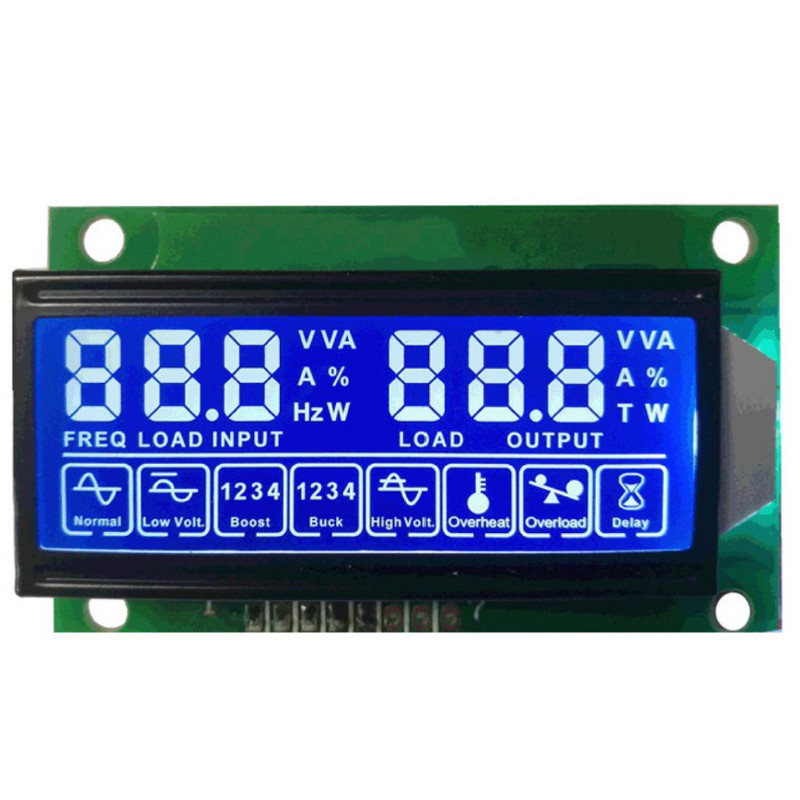

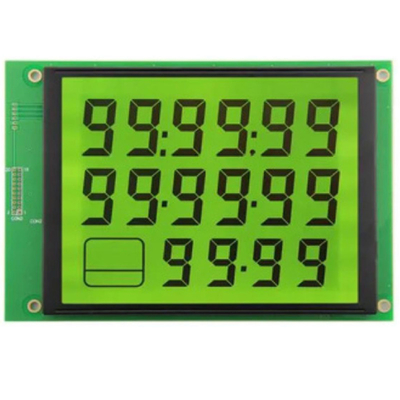

HT1621 โมดูลจอ LCD ระเบียบส่วนของตัวควบคุม, ปรับแต่งส่วนของจอ LCD พร้อมภาพสินค้าแสงหลัง
