รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | ตัวแสดงภาพ LCD สีฟ้า | โหมดการแสดงผล: | ส่งเชิงลบ |
|---|---|---|---|
| สภาพการขับขี่: | 1/8 ภาษีหรือสามารถปรับแต่ง | แรงดันไฟฟ้าที่ใช้งาน: | 3.0 V หรือสามารถปรับแต่งได้ |
| เลนส์: | 6:00 น | ประเภทการแสดงผล: | สทน |
| ขนาด: | ปรับแต่งได้ | แบ็คไลท์: | ขาว / เหลืองอำพัน / น้ำเงิน / เหลือง |
| อุณหภูมิในการทำงาน: | -30°C ถึง +80°C | อุณหภูมิในการจัดเก็บ: | -35°C ถึง +85°C |
| การเชื่อมต่อ: | การเชื่อมต่อพินโลหะ | พื้นที่จุด: | 0.1 มม |
| เวลาตอบสนอง: | 0.1 มิลลิวินาที | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | แผน LCD STN ที่กําหนดเอง |
||
แผน LCD STN ที่กําหนดเอง, STN Blue Mode / Background White Characters / Fonts Display, การเชื่อมต่อสปินโลหะ
ลักษณะสินค้า:
| สินค้า: | หน้าจอ LCD สภาพสีฟ้า STN ที่กําหนดเอง | โหมดการแสดง: | การส่งสัญญาณลบ |
|---|---|---|---|
| สภาพการขับขี่: | 1/8 ภาษี หรือ สามารถ ปรับแต่ง ได้ | ความดันการทํางาน: | 3.0 V หรือสามารถปรับแต่งได้ |
| ออตติกส์: | 6:00 | ประเภทการแสดง: | STN |
| ขนาด: | สามารถปรับแต่งได้ | ไฟหลัง: | ขาว / แอมเบอร์ / ฟ้า / เหลือง |
| อุณหภูมิการทํางาน | -30°C ถึง +80°C | อุณหภูมิการเก็บ: | -35°C ถึง +85°C |
| การเชื่อมต่อ: | การเชื่อมต่อ Pin โลหะ | สเปซจุด: | 0.1 มม |
| เวลาตอบสนอง: | 0.1 Ms | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
หลักการของเทคโนโลยี STN
หลักการการแสดงของ STN แบบคล้ายกับ TN ยกเว้นว่าโมเลกุลคริสตัลเหลวที่มี TN การบิด Nematic Field ผลหมุนแสงชนิด 90 องศาขณะที่ STN สัมผัสสนาม nematic super-torsional ทําให้แสงชนวน 180 ~ 270 องศา. ควรสังเกตไว้ว่า TN LCD ตัวเองมีเพียงสองสถานการณ์ของแสงและมืด (หรือดําและขาว) และไม่มีวิธีการที่จะเปลี่ยนสี.หากกรองสีถูกเพิ่มเข้าไปในตัวจอกระจกกระจกเหลว STN มโนโครมธรรมดา, และพิกเซลใด ๆ ของเมทริกซ์จอสีเดียว (พิกเซล) ถูกแบ่งออกเป็นสามพิกเซลย่อย สีพื้นฐานสีแดง สีเขียว และสีน้ําเงินถูกแสดงผ่านกรองสีและจากนั้นสีของโหมดสีเต็มยังสามารถแสดงผ่านความสอดคล้องของสัดส่วนสีหลักสามนอกจากนี้จอ LCD แบบ TN มีขนาดจอที่เล็กกว่า แต่เทคโนโลยีที่ดีขึ้นของ STN สามารถแก้ไขความแตกต่างที่ขาด
โครงสร้าง STN-LCD
โครงสร้างภายในของโมดูลจอสี STN-LCD ส่วนบนเป็นจอ LCD ที่ประกอบด้วยเครื่องขั้วขั้ว, กระจกและคริสตัลเหลวและส่วนล่างคือ LED ขาวและแผ่นไฟหลัง, ซึ่งรวมถึง IC ไดรเวอร์ LCD และตัวควบคุมการหลุดต่ํา (LDO) ที่ให้บริการพลังงานที่มั่นคงสําหรับ IC ไดรเวอร์ LCD, LED ขาวสองถึงแปดตัว และ IC ระบบควบคุมการขยายที่ขับเคลื่อนโดย LED
วิธีการขับเคลื่อนจอ LCD
วิธีการขับเคลื่อนเมทริกซ์เรียบง่าย ประกอบด้วยอิเล็กตรอดตั้งและแนวราบ ส่วนที่ต้องขับเคลื่อนถูกควบคุมโดยความกระชับกําลังแนวราบและอิเล็กทรอร์โด้แนวตั้งรับผิดชอบในการขับเคลื่อนโมเลกุลคริสตัลเหลวใน LCD แบบ TN และ STN, วิธีไฟฟ้าขับเคลื่อนที่บริสุทธิ์ที่ใช้คือการขับเคลื่อนข้ามแกน X และ Y ดังนั้นถ้าส่วนแสดงภาพใหญ่ขึ้นและใหญ่ขึ้น,เวลาปฏิกิริยาของอิเล็กทรอนกลางอาจยาวนานและเพื่อทําให้จอแสดงผลที่สม่ําเสมอ ความเร็วโดยรวมจะชะลอลง เพื่อพูดง่าย ๆ มันดูเหมือนว่าจอของจอ CRT ไม่อัพเดทเร็วพอผู้ใช้จะรู้สึกว่าหน้าจอสับและกระโดด; หรือเมื่อคุณต้องการแสดงภาพเคลื่อนไหว 3 มิติอย่างรวดเร็ว, แต่ความเร็วการแสดงของจอไม่สามารถติดตาม, การแสดงอาจถูกชะลอ.และมันไม่เหมาะสําหรับดูหนัง หรือเล่นเกม 3 มิติ.
แมทริกซ์ที่ทํางานถูกขับเคลื่อนโดยชุดของอิเล็กทรอัดสําหรับแต่ละองค์ประกอบ ซึ่งคล้ายกับวงจร DRAM และความดันถูกสแกน (หรือชาร์จในเวลาที่กําหนด) เพื่อแสดงสภาพของแต่ละองค์ประกอบเพื่อแก้ไขสถานการณ์นี้, เทคโนโลยีจอกระจกเหลวในภายหลังถูกขับเคลื่อนโดยการแก้ไขเมทริกซ์ที่ทํางานซึ่งเป็นอุปกรณ์ที่เหมาะสมในการบรรลุผลการแสดงภาพระดับความหนาแน่นของข้อมูลสูง ด้วยกระจกเหลวที่มีความละเอียดสูงมากวิธีการคือการใช้ไฟฟ้าทรานซิสเตอร์ซิลิคอนทําจากเทคโนโลยีแผ่นบาง และใช้วิธีการสแกนเพื่อเลือกจุดแสดง (พิกเซล) ใด ๆ เพื่อเปิดและปิดหน้าที่ไม่เส้นตรงของทรานซิสเตอร์แผ่นบางถูกใช้แทนหน้าที่ไม่เส้นตรงของคริสตัลเหลวในจอกระจกเหลวชนิด TFT กระจกนําไฟถูกวาดบนเส้นเล็กทรงเป็นเครือและอิเล็กตรอดเป็นสวิทช์เมทริกซ์ จัดโดยทรานซิสเตอร์หนังบาง, และมีกล่องควบคุมที่จุดตัดของเส้นแต่ละเส้น แม้ว่าสัญญาณขับรถจะสแกนอย่างรวดเร็วในจุดแสดงทุกจุดแต่เพียงจุดที่เลือกในการแสดงในเมทริกซ์ทรานซิสเตอร์บนอิเล็กทรอนด์ได้รับแรงดันเพียงพอที่จะขับเคลื่อนโมเลกุลคริสตัลเหลว, ดังนั้นแกนโมเลกุลของคริสตัลเหลวจะเปลี่ยนเป็นความแตกต่างที่ "สว่าง" และจุดแสดงที่ไม่ได้ถูกเลือกมันหลีกเลี่ยงความขึ้นอยู่กับฟังก์ชันการแสดงภาพในความสามารถของกระแสไฟฟ้ากระแสกระจกเหลว.

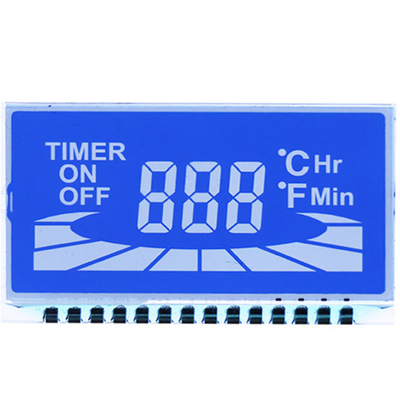

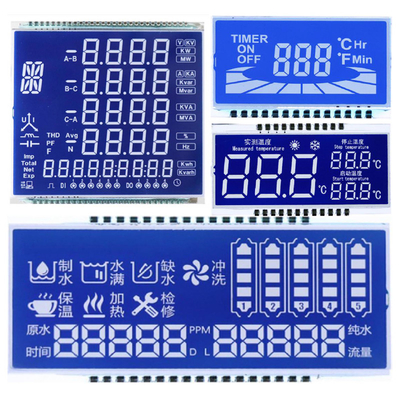

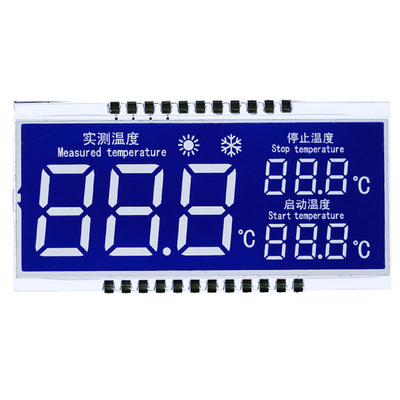

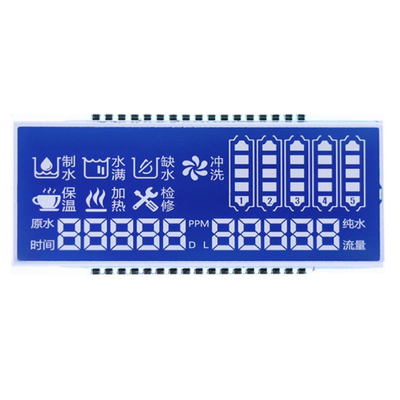

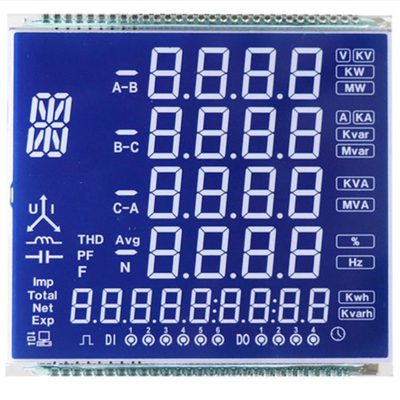

แผน LCD STN ที่กําหนดเอง รูปภาพสินค้า STN Blue Mode / Background White Characters / Fonts Display การเชื่อมต่อสตาร์ทพินโลหะ
