รายละเอียดสินค้า:
|
| สินค้า: | OLED สีขนาด 1.27 นิ้ว | การแก้ไข: | ความละเอียด 128x96 พิกเซล |
|---|---|---|---|
| โหมดการแสดงผล: | เมทริกซ์แบบพาสซีฟ | อินเตอร์เฟซ: | 8 บิต 68XX/80XX ปานกลาง 4 สาย SPI, I2C |
| แสดงสี: | ฟูลคัลเลอร์ | เลนส์: | มุมมองทั้งหมด |
| ภาพลักษณะ ดิม: | 33.70 × 26.90 × 1.60 (มิลลิเมตร) | พื้นที่ทํางาน: | 25.708 × 19.28 (มิลลิเมตร) |
| สนามพิกเซล: | 0.067 × 0.201 (มม.) | อุณหภูมิในการทำงาน: | -40°C ถึง +70°C |
| อุณหภูมิในการจัดเก็บ: | -40°C ถึง +85°C | ไอซีไดร์เวอร์: | SSD1351 |
| โลตติจ์ไฟฟ้าสําหรับโลจิก: | 1.65 - 3.5 วอลต์ | หมายเลขพิน: | 30 พิน |
| ประเภทแพ็คเกจ IC: | คอฟ | ประเภทการเชื่อมต่อโมดูล: | ZIF |
| หน้าที่: | 1/96 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | โมดูลจอ AMOLED ขนาด 128x96,โมดูลจอ AMOLED 30 PINS,โมดูล AMOLED Display ของอุปกรณ์การแพทย์ |
||
1.27 นิ้ว AMOLED UG-2896GDEAF11 SSD1351 เครื่องควบคุม 128x96 แมทริกซ์เฉย 30 ปิน ZIF การเชื่อมต่อสําหรับอุปกรณ์การแพทย์ คําอธิบายสินค้า
ไดโอเดสออกแสงอินทรีย์ (OLED) เป็นเทคโนโลยีรุ่นใหม่, ภาพที่สว่างและชัดเจนกว่ากับความเร็วการตอบสนองที่เคลื่อนไหวมากขึ้น.UG-2896GDEAF11 จอ OLED ทําจาก 128 RGB x 96 จุดโมดูล OLED นี้มีน้ําหนักเบา แรงงานต่ําและเล็ก มีอินเตอร์เฟสที่แตกต่างกันเป็นตัวเลือก; มันเป็น SPI ปกติ, อินเตอร์เฟส Parallel และ I2C
ขนาดของพื้นที่ที่ใช้งาน 1.27 ′′ ตกฉากด้วยมิติโมดูล 33.70 × 26.90 × 1.60 (mm), ขนาดพื้นที่ที่ใช้งาน 25.708 × 19.28 (mm).จอ OLED ขนาด 27 นิ้ว มี IC SSD1351 และมีความแตกต่างสูง,000 : 1. ความตึงเครียดการจําหน่ายตัวกฎหมายตั้งแต่ 1.65V-3.5V, ค่าเฉพาะอย่างยิ่งคือ 3V.เครื่องมืออุตสาหกรรม, อัตโนมัติ, ระบบแสดงเสียง / ภาพ, เครื่องใช้ดูแลตัวเอง, สินค้าครัวเรือน, จอแสดงผลรถยนต์, จอแสดงข้อมูลแบบไดนามิก เป็นต้น
ลักษณะ:
| สินค้า: | 1.27 นิ้ว สี OLED | การแก้ไข: | ความละเอียด 128x96 พิกเซล |
|---|---|---|---|
| โหมดการแสดง: | แมทริกซ์แบบปาสิฟ | อินเตอร์เฟซ: | 8 บิต 68XX/80XX ปานกลาง 4 สาย SPI, I2C |
| สีแสดง: | สีเต็ม | ออตติกส์: | มุมมองทั้งหมด |
| รูปแบบ Dim: | 33.70 × 26.90 × 1.60 (มิลลิเมตร) | พื้นที่ทํางาน: | 25.708 × 19.28 (มิลลิเมตร) |
| พิกเซลปิตช์: | 0.067 × 0.201 (มิลลิเมตร) | อุณหภูมิการทํางาน | -40°C ถึง +70°C |
| ความร้อนในการเก็บ: | -40°C ถึง +85°C | ไดรเวอร์ IC: | SSD1351 |
| โลตติจ์ไฟฟ้าสําหรับโลจิก: | 1.65 - 3.5 วอลต์ | หมายเลขปิน: | 30 ปิน |
| ประเภท Package IC: | COF | ประเภทการเชื่อมต่อโมดูล: | ZIF |
| หน้าที่: | 1/96 | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
ความดันไฟฟ้าสําหรับการทํางาน ((VDD ): -0.3- 4 V
ความดันไฟฟ้าสําหรับปิน I/O ((VDDIO): -0.3 - 4 V
โลตติจ์ไฟฟ้าสําหรับการแสดง ((VDDH): -0.3 - 15 V
อายุการใช้งาน (80 cd/m2): 10,000 ชั่วโมง
> ทั้งหมดของความดันด้านบนบนคือบนพื้นฐานของ VSS = 0V
> เมื่อโมดูลนี้ถูกใช้เกินความสามารถสูงสุดที่สุทธิข้างบน อาจเกิดการแตกของโมดูลอย่างถาวรเป็นที่ปรารถนาที่จะใช้โมดูลนี้ตามเงื่อนไขตามส่วนที่ 3ภาพและคุณสมบัติไฟฟ้า หากโมดูลนี้ใช้เกินสภาพนี้ อาจเกิดการทํางานผิดปกติของโมดูล และความน่าเชื่อถือของโมดูลอาจเสื่อมลง
> ระยะอุณหภูมิที่กําหนดไม่ได้รวมตัวขั้วขั้วอุณหภูมิสูงสุดที่ทนทานของขั้วขั้วควรเป็น 80C
> VCC = 14.0V, Ta = 25°C, 50% แผ่นหมากรุก การตั้งค่าซอฟต์แวร์ปฏิบัติตามส่วน 4.5 การเริ่มต้น การสิ้นสุดอายุการใช้งานถูกกําหนดเป็น 50% ของความสว่างเริ่มต้นอายุการทํางานเฉลี่ยในอุณหภูมิห้องคาดโดยการทํางานเร่งรัดในสภาพอุณหภูมิสูง.
1.27 นิ้ว AMOLED UG-2896GDEAF11 SSD1351 เครื่องควบคุม 128x96 แมทริกซ์เฉย 30 ปิน ZIF การเชื่อมต่อสําหรับอุปกรณ์การแพทย์ สินค้าการวาด

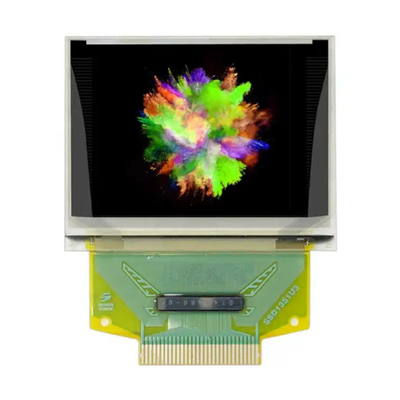

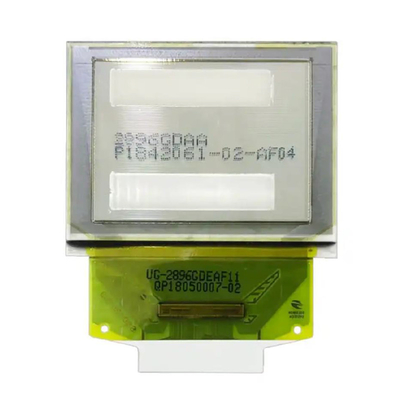

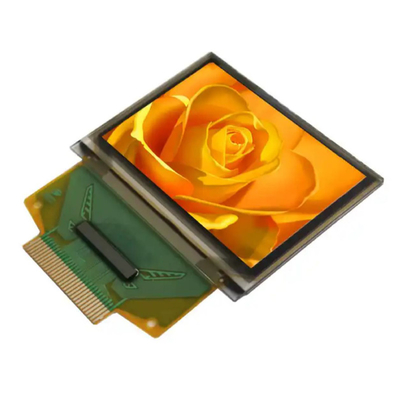

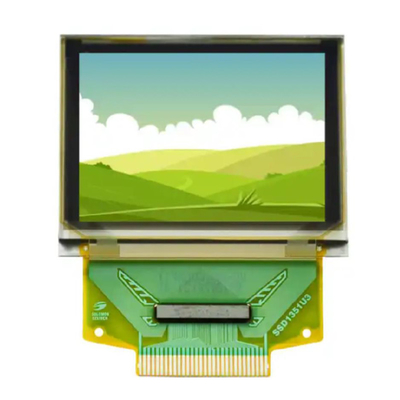

1.27 นิ้ว AMOLED UG-2896GDEAF11 SSD1351 เครื่องควบคุม 128x96 แมทริกซ์เฉย 30 ปิน ZIF การเชื่อมต่อสําหรับอุปกรณ์การแพทย์ สินค้าภาพ
การออกแบบข้อควรระวังสําหรับโมดูลแสดงภาพ OEL
1) ความสามารถสูงสุดโดยสิ้นเชิงคือความสามารถที่ไม่สามารถเกินสําหรับโมดูลแสดงภาพ OEL และถ้าค่าเหล่านี้ถูกเกิน อาจเกิดความเสียหายของแผ่น
2) เพื่อป้องกันการเกิดความผิดปกติจากการเกิดเสียงดัง ให้ใส่ใจในการตอบสนองความต้องการของ VIL และ VIH และในขณะเดียวกันทําให้สายสัญญาณสั้นที่สุดเท่าที่เป็นไปได้
3) เราแนะนําให้คุณติดตั้งหน่วยป้องกันกระแสไฟฟ้าที่เกินขั้นตอน (ฟิวส์ ฯลฯ) ในวงจรไฟฟ้า (VDD) (แนะนําค่า: 0.5A)
4) ให้ความใส่ใจอย่างเพียงพอเพื่อหลีกเลี่ยงการเกิดเสียงรบกวนกันและกันกับอุปกรณ์ที่อยู่ใกล้เคียง
5) ในส่วนของ EMI ใช้มาตรการที่จําเป็นในด้านอุปกรณ์โดยพื้นฐาน
6) เมื่อติดตั้งโหลดแสดงภาพ OEL ติดตั้งส่วนภายนอกของกระเป๋าพลาสติก
7) หากการจําหน่ายพลังงานให้กับโหลดแสดงภาพ OEL ถูกปิดด้วยแรง โดยความผิดพลาด เช่น การเอาแบตเตอรี่หลักออก ขณะที่แผ่นแสดงภาพ OEL กําลังทํางานเราไม่สามารถรับประกันคุณภาพของโมดูลแสดงภาพ OEL นี้.
8) พลังงานไฟฟ้าที่จะเชื่อมต่อกับหน้าหลังของชิป IC ควรเป็นดังนี้: SSD1333
* การเชื่อมต่อ (สัมผัส) กับพลังงานอื่นใดนอกจากที่กล่าวมาข้างต้น อาจนําไปสู่การแตกของ IC
เทคโนโลยีคนขับ AMOLED
ต่างจาก PMOLED, AMOLED จัดด้วย 2 ทรานซิสเตอร์และ 1 คอนเดเซนเตอร์ (คือ 2T1C) ในแต่ละหน่วยพิกเซล, ซึ่งเป็นวิธีการวงจรขับเคลื่อนพิกเซลพื้นฐานที่สุดของ AMOLED,การพิจารณาค่าชดเชยการทํางาน เช่น ความสว่างแบบเดียวกัน, ทรานซิสเตอร์และคอนเดเซนเตอร์เพิ่มเติมยังสามารถออกแบบได้ แต่ละพิกเซลของตัวขับเคลื่อนที่ใช้งานมีทรานซิสเตอร์หนังบางที่มีฟังก์ชันการสลับและแต่ละพิกเซลมีตัวประกอบเก็บชาร์จ, และวงจรขับเคลื่อนล้อมล้อมและระบบจอจอรวมกันบนชั้นรองกระจกเดียวกันวงจรขับเคลื่อนของเมทริกซ์ที่ทํางานซ่อนอยู่ในจอจอทําให้การบูรณาการและการลดขนาดง่ายขึ้นนอกจากนี้, เนื่องจากปัญหาการเชื่อมต่อระหว่างวงจรขับเคลื่อนด้านนอกและจอถูกแก้ไข, ผลิตและความน่าเชื่อถือได้รับการปรับปรุงในระดับหนึ่ง.คุณลักษณะที่โดดเด่นของผู้ขับเคลื่อนที่ทํางานคือวงจรการขับเคลื่อนปัจจุบันคงที่ที่บูรณาการบนจอแสดง, และแต่ละพิกเซลที่ปล่อยแสงตรงกับทรานซิสเตอร์แผ่นบางของมันสําหรับการติดต่อเมทริกซ์, และตัวขับที่ปล่อยแสงประกอบด้วยทรานซิสเตอร์แผ่นบาง, เครื่องเก็บชาร์จ, เป็นต้น
เครื่องขับเคลื่อนที่ทํางานเป็นโหมดการขับเคลื่อนแบบสแตตติก, มีผลการจอง และสามารถขับเคลื่อนได้ด้วยภาระ 100% ซึ่งไม่จํากัดด้วยจํานวนอิเล็กทรอนสแกน,และสามารถปรับตัวเลือกสําหรับแต่ละพิกเซลได้อย่างอิสระ, โดยไม่ต้องมีปัญหาของวงจรการทํางาน, และง่ายที่จะได้รับความสว่างสูงและความละเอียดสูง.คนขับที่ทํางานสามารถปรับระดับสีเทาของพิกเซลสีแดงและสีฟ้าด้วยความสว่างต่ํา, ซึ่งเป็นการสร้างสรรค์ให้กับการทําความเป็นสี OLED มากขึ้น. อุปกรณ์จอ OLED มีลักษณะของไดโอเดส, ดังนั้นในหลักการ, พวกเขาเป็นการขับเคลื่อน DC แบบเดียว. อย่างไรก็ตาม,เนื่องจากความหนาของฟิล์มประกอบอินทรีย์ที่ปล่อยแสงในช่วงนาโนเมตร, ขนาดพื้นที่ปล่อยแสงโดยทั่วไปมากกว่า 100 ไมครอน และอุปกรณ์มีลักษณะความจุที่ชัดเจนวงจรขับเคลื่อนหลายสาย ใช้โหมดขับเคลื่อนของกระแสต่อเนื่องไปข้างหน้าและความดันต่อเนื่องกลับ.
ในผลิตภัณฑ์ตัวจริง มีปัจจัยต่าง ๆ ที่ส่งผลต่อคุณภาพภาพภาพภาพ AMOLED ที่ซับซ้อนมากขึ้น บางปัจจัยเป็นปัจจัยหนึ่งที่มีบทบาทสําคัญ บางปัจจัยอาจเป็นผลมาจากปัจจัยต่าง ๆสําหรับปัจจัยที่นําไปสู่การเสื่อมสภาพภาพภาพ AMOLED, อุตสาหกรรมได้ศึกษาเทคโนโลยีการชดเชยการขับเคลื่อนที่หลากหลายและวงจรการชดเชยที่เกี่ยวข้อง, ซึ่งสามารถแบ่งออกเป็นวิธีการชดเชยแรงดัน,วิธีการชดเชยปัจจุบัน, วิธีการชดเชยการขับเคลื่อนดิจิตอล, วิธีการชดเชยภายนอก, ฯลฯ เมื่อเทียบกับเทคโนโลยีกระบวนการและเทคโนโลยีอุปกรณ์เพื่อปรับปรุงการเสื่อมของคุณภาพภาพภาพ AMOLEDวิธีการปรับปรุงวงจรมีประสิทธิภาพมากขึ้นเทคโนโลยีการชดเชยของไดรเวอร์เป็นจุดสําคัญและยากลําบากของไดรเวอร์ AMOLED และยังเป็นลักษณะพิเศษของไดรเวอร์ AMOLED เมื่อเทียบกับไดรเวอร์ TFT LCD
