รายละเอียดสินค้า:
|
| สินค้า: | 0.96 นิ้ว OLED 7 พิน | โครงสร้าง: | COG + PCB |
|---|---|---|---|
| การแก้ไข: | 128x64 พิกเซล | อินเทอร์เฟซ: | SPI และ I2C ไม่จําเป็น |
| ดูอัลเกิล: | มุมมองทั้งหมด | หมายเลขพิน: | 7 ปิน (เลือก 4 ปิน) |
| สี: | สีขาว สีฟ้าเป็นตัวเลือก | ขนาดโมดูล: | 27.5(ก)×27.8(ส)×2.7(ล) มม |
| กระจก: | PMOLED ( OLED เมทริกซ์แบบพาสซีฟ ) | คอนโทรลเลอร์: | SSD1306 หรือเทียบเท่า |
| พลังงานไฟฟ้า: | 3V / 5V | ปฏิบัติการ Temp.: | -40℃ ถึง +85℃ |
| อัตราส่วนความคมชัด: | 2000 : 1 ( คอนทราสต์ของห้องมืด ) | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | หน้าจอ oled 128x64,จอแสดงผล OLED ขนาด 0.96 นิ้ว,SSD1306 เครื่องควบคุมจอ OLED |
||
0.96 นิ้ว SSD1306 เครื่องควบคุม 7 ปิน สีขาวและสีน้ําเงิน สี SPI OLED Display 128x64 3V PMOLED คําอธิบายสินค้า
ตัวแบบ SFOM096YZ7-12864WB-01 เป็นรายการขยายของ SF-OS096YZ7-12864WB-01 ซึ่งมีบอร์ด PCB บนโมดูล; ขนาดเส้นแยก 0.96 นิ้ว, ผลิตจากพิกเซล 128x64.บอร์ด PCB นี้มีรูการติดตั้งสี่เป็นวิธีง่ายสําหรับลูกค้าที่จะติดตั้งโมดูลในการใช้งานของพวกเขา. SFOM096YZ7-12864WB-01 โมดูลถูกสร้างขึ้นในกับ SSD1306 IC; มันสนับสนุน 4-สาย SPI อินเตอร์เฟซ; อินเตอร์เฟส I2C ทางเลือก, การขับเคลื่อนหน้าที่ 1/64, ความดันไฟฟ้าสําหรับโลจิกคือจาก 3.3V ~ 5V,ระดับ I/O 5V ถึง 3V พร้อมวงจรแปลง, จอแสดงไฟฟ้าที่มีปริมาณการทํางาน 50% คือ 80mA @ 3.3VDD (มูลค่าทั่วไป) การเชื่อมต่อของโมดูลคือ 7 ปินหัว, การเชื่อมต่อปินหัว 4 ปินตามต้องการ
โมดูล OLED นี้เหมาะสําหรับการใช้งานในบ้านฉลาด อุปกรณ์การแพทย์ เครื่องควบคุมฉลาด เครื่องวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัดวัด
1จอ OLED ขนาดเล็ก 0.96 นิ้ว มีความละเอียด 128X64 และชิปเซ็ต SSD1306
2การบริโภคพลังงานที่ต่ํามาก: ไฟฉายหน้าจอเต็ม 0.08w
3. 4 หลุมสําหรับการติดตั้งง่าย
4ประเภทอินเตอร์เฟส: SPI (สามารถเปลี่ยนเป็น IIC)
5. รองรับชิปควบคุมหลากหลาย: รองรับ Arduino 51 ซีรีส์, msp430 ซีรีส์, stm32/2 CSR IC, ETC
6โลตติจ์พลังงาน: DC 3V - 5V
ลักษณะ:
| สินค้า: | 0.96 นิ้ว OLED 7 ปิน | โครงสร้าง: | COG + PCB |
|---|---|---|---|
| การแก้ไข: | 128x64 พิกเซล | อินเตอร์เฟซ: | SPI และ I2C ไม่จําเป็น |
| ดู Algle: | มุมมองทั้งหมด | หมายเลขปิน: | 7 ปิน ( 4 ปินเป็นตัวเลือก) |
| สี: | สีขาว สีน้ําเงิน | ขนาดโมดูล: | 27.5 ((W) × 27.8 ((H) × 2.7 ((T) mm |
| แก้ว: | พีเอ็มโอลเอดี (Passive Matrix OLED) | เครื่องควบคุม: | SSD1306 หรือเทียบเท่า |
| พลังงานไฟฟ้า: | 3V / 5V | ระยะเวลาทํางาน: | -40°C ถึง +85°C |
| อัตราความแตกต่าง: | 2000 : 1 (ความแตกต่างของห้องมืด) | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
SAEF Technology เป็นผู้จัดจําหน่ายโมดูล OLED เป็นมืออาชีพ เราให้บริการหลายรูปแบบของมาตรฐานเมทริกซ์ OLED (PMOLED) / OLEDเครื่องแสดงภาพ OLED และแผ่นแสดงภาพ OLEDองค์ประกอบทางเครื่องกลประกอบด้วย ชิปบนบอร์ด (COB) ชิปบนกระจก (COG) และ TAB (Tape Automated Bonded) ประเภท ลูกค้าสามารถปรับปรุงการใช้งานจาก STN LCD เป็น OLED display ได้ง่ายโมดูล SAEF OLED มีข้อดีสําคัญทั้งหมด
0.96 นิ้ว SSD1306 เครื่องควบคุม 7 ปิน สีขาวและสีน้ําเงิน สี SPI OLED Display 128x64 3V PMOLED การวาดสินค้า

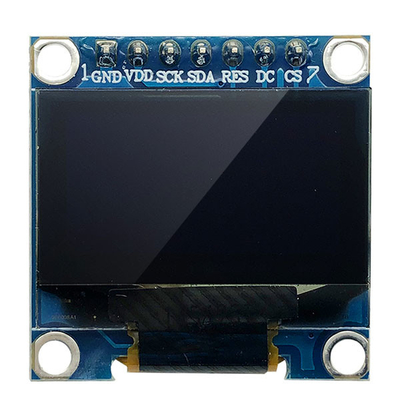

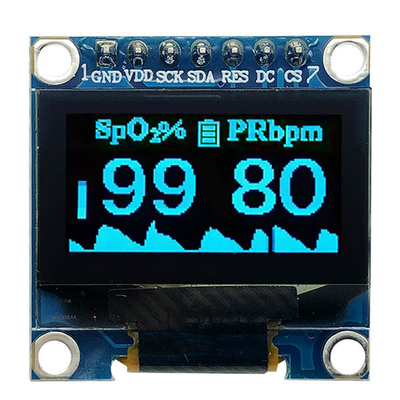

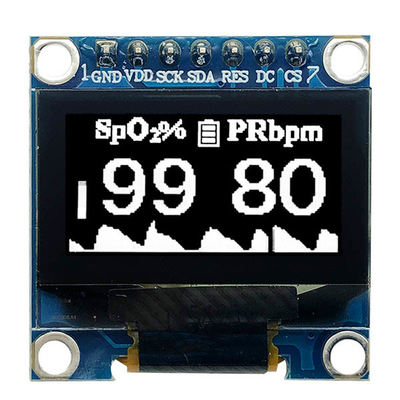

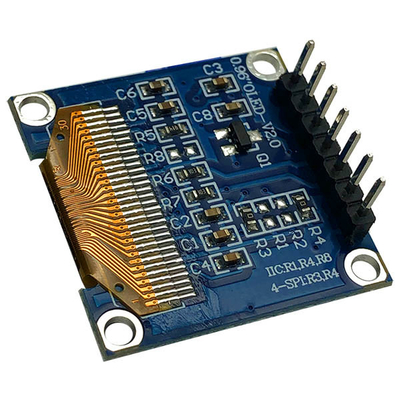

0.96 นิ้ว SSD1306 เครื่องควบคุม 7 ปิน สีขาวและสีน้ําเงิน สี SPI OLED Display 128x64 3V PMOLED ภาพสินค้า
ข้อควรระวังในการใช้โมดูล OLED
1. แผ่นจอประกอบด้วยแก้วและพอลาริเซอร์. เนื่องจากแก้วเปราะบาง มันมักจะแตกตอนการจัดการ โดยเฉพาะด้านขอบ. กรุณาหลีกเลี่ยงการตกหรือการกระแทกอย่าทําให้มันกระแทกทางกล โดยการหลุดหรือชน.
2.อย่าใช้แรงที่เกินไปกับพื้นผิวจอหรือพื้นที่ใกล้เคียง เพราะสิ่งนี้อาจทําให้เกิดอาการผิดปกติ อย่าแตะกับจอด้วยมือเปล่านี้จะคราบพื้นที่แสดง (บางเครื่องสําอางถูกกําหนดให้ polariser).
3. เครื่องขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วดันหรือกวาด polarizers ที่เปิดเผยด้วยอะไรที่แข็งแรงกว่านําดินสอ HB, จับข้อมือ, ฯลฯ) อย่าใส่หรือติดตั้งอะไรบนพื้นที่แสดงเพื่อหลีกเลี่ยงการทิ้งรอยบนมันคราบหรือสกปรก Polarizerหลังจากที่ผลิตภัณฑ์ถูกทดสอบในอุณหภูมิต่ํา พวกเขาต้องถูกทําความร้อนในถัง ก่อนที่จะเข้าสัมผัสกับอากาศอุณหภูมิห้อง
4. หากพื้นผิวจอถูกปนเปื้อน หายใจบนพื้นผิวและลบมันด้วยผ้าแห้งอ่อน ๆ หากมันถูกปนเปื้อนหนัก ทาผ้าด้วยสารละลายใด ๆ ดังนี้
- อิโซโปรไพลแอลกอฮอล์
- อัลโคฮอลเอธิล
อย่าขัดแรงเพื่อหลีกเลี่ยงการทําลายพื้นผิวจอ
5สารละลายอื่น ๆ นอกเหนือจากที่กล่าวมาข้างต้นอาจทําลายเครื่องขั้วขั้ว โดยเฉพาะอย่างยิ่ง อย่าใช้สิ่งต่อไปนี้
- น้ํา
- เคโตน
- สารละลายรสชาติ
สลบน้ําลายหรือน้ําตกทันที, การสัมผัสกับน้ําในระยะเวลานานอาจทําให้เกิดการบิดเบือนหรือสีเสื่อม
6. ระวังให้ดี เพื่อลดการกัดกร่อนของอิเล็กทรอนด์ให้น้อยที่สุด การกัดกร่อนของอิเล็กทรอนด์จะเร่งขึ้นโดยน้ําฝน, ความชื้นหมักหรือการไหลของปัจจุบันในสภาพแวดล้อมความชื้นสูง
7. เมื่อติดตั้งโมดูล OLED ให้แน่ใจว่ามันไม่มีการบิด, การบิดและความบิดเบือน. โดยเฉพาะอย่างยิ่ง, อย่าดึงหรือบิดสาย I วง
8อย่าพยายามแยกแยกหรือแปรรูปโมดูล OLED
9หน่วย NC น่าจะเปิด ไม่เชื่อมอะไร
10. หากพลังงานวงจรโลจิกถูกปิด, ไม่ใช้สัญญาณเข้า
11การควบคุมการปล่อยไฟฟ้าสแตตติก เนื่องจากโมดูลนี้ใช้ CMOS LSI ควรให้ความสนใจอย่างละเอียดต่อการปล่อยไฟฟ้าสแตตติกเช่นเดียวกับ IC CMOS แบ่งปันเพื่อป้องกันการทําลายขององค์ประกอบโดยไฟฟ้าสแตติกให้ความใส่ใจในการรักษาสภาพแวดล้อมการทํางานที่ดีที่สุด
- ก่อนที่จะเอา OLED ออกจากกระเป๋าบรรจุหรือนําไปใส่ในชุด ให้แน่ใจว่าโมดูลและร่างกายของคุณมีพลังงานไฟฟ้าเท่ากันพิจารณาให้แน่ใจว่าการก่อตั้งของร่างกายเมื่อการทํางานกับโมดูล OLED.
- อุปกรณ์ที่จําเป็นในการประกอบ เช่น เครื่องเชื่อมเหล็ก ต้องติดดินอย่างถูกต้อง ดูแลให้แหล่งพลังงาน AC สําหรับเครื่องเชื่อมเหล็กไม่รั่วเมื่อใช้เครื่องสกรูไพรเวอร์ไฟฟ้าในการติดตั้ง LCM, เครื่องสกรูไดเวอร์ควรมีความสามารถของพื้นดินเพื่อลดลงมากที่สุดเท่าที่จะเป็นไปได้การส่งของคลื่นไฟฟ้าแม่เหล็กผลิต sparks มาจาก commutator ของมอเตอร์
- เพื่อลดปริมาณของไฟฟ้าสแตติกที่ผลิต อย่าทําการประกอบและงานอื่น ๆ ในสภาพแห้งเพื่อลดการผลิตของไฟฟ้าสแตติก ระวังว่าอากาศในงานไม่ได้แห้งเกินไป- แนะนําความชื้นสัมพัทธ์ที่ 50% - 60% ให้ความสามารถไฟฟ้าของเสื้อผ้าทํางานและของบันไดทํางานเป็นความสามารถพื้นที่
- โมดูล OLED มีผิวเคลือบเพื่อปกป้องพื้นผิวจอ
ข้อควรระวังในการเก็บโมดูล OLED
1เมื่อเก็บโมดูล OLED ต้องใช้มาตรการระวังต่อไปนี้
i. เก็บไว้ในถุงพอลีเอเธลีนที่ปิดพร้อมกับยาแห้ง
ii. ให้เก็บไว้ในสถานที่มืด ไม่ให้เผชิญกับแสงอาทิตย์หรือแสงสว่าง ระวังอุณหภูมิระหว่าง 0 °C และ 35 °C และความชื้นสัมพัทธ์ระหว่าง 40% RH และ 60% RH
ด้านผิวของเครื่องขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้ว
2อื่นๆ
i. ถ้าโมดูล OLED ใช้งานมานาน มันจะทําให้ความสว่างลดลง ไม่แนะนําให้แสดงรูปแบบจอเดียวกันเป็นเวลานานไม่เช่นนั้นรูปแบบการแสดงอาจยังคงอยู่บนจอเป็นภาพผีและมันไม่สามารถฟื้นคืนได้.
ii. เพื่อลดความเสื่อมของประสิทธิภาพของโมดูล OLED เป็นผลจากการทําลายที่เกิดจากไฟฟ้าสแตตติก เป็นต้นระวังการหลีกเลี่ยงการยึดส่วนต่อไปนี้เมื่อการจัดการกับโมดูล.
- พื้นที่เปิดเผยของพับวงจร
- หม้อไฟฟ้าปลาย
