รายละเอียดสินค้า:
|
| สินค้า: | 1.5 นิ้ว สี AMOLED จอ | การแก้ไข: | ความละเอียด 128x128 พิกเซล |
|---|---|---|---|
| โหมดการแสดงผล: | เมทริกซ์แบบพาสซีฟ | อินเตอร์เฟซ: | 8 บิต 68XX/80XX ปานกลาง 4 สาย SPI, I2C |
| แสดงสี: | ฟูลคัลเลอร์ | เลนส์: | มุมมองทั้งหมด |
| ภาพลักษณะ ดิม: | 33.80 × 34.00 × 1.60 (มิลลิเมตร) | พื้นที่ทํางาน: | 26.855 × 26.864 (มิลลิเมตร) |
| สนามพิกเซล: | 0.07 × 0.21 (มม) | อุณหภูมิในการทำงาน: | -40°C ถึง +70°C |
| อุณหภูมิในการจัดเก็บ: | -40°C ถึง +85°C | ไอซีไดร์เวอร์: | SSD1315 |
| โลตติจ์ไฟฟ้าสําหรับโลจิก: | 1.65 - 3.5 วอลต์ | หมายเลขพิน: | 30 พิน |
| ประเภทแพ็คเกจ IC: | คอฟ | ประเภทการเชื่อมต่อโมดูล: | ZIF |
| หน้าที่: | 1/128 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | จอ AMOLED สี 262k,1จอ AMOLED ขนาด 0.5 นิ้ว,128x128 จุด AMOLED จอ |
||
SFOS150TW-7100AN รายละเอียด.pdf
1จอ OLED ขนาด.5 นิ้ว ขนาด 128x128 จุด ขนาด 262k สี AMOLED จอ SSD1351การนําเสนอสินค้า
รีบรีวิวสินค้า
เลขรุ่นUG-2828GDEDF11
ประเภท: กราฟิก
โครงสร้าง: COG
ขนาด:1.5 นิ้ว
¥ 128 x 128 ดอทแมทริกซ์
‡IC:SSD1351
√3V พลังงาน
¥1/128 ค่าธรรมเนียม
อินเตอร์เฟส: 8080,SPI,I2C
สีแสดง: สีเต็ม
คําอธิบาย
ไดโอเดสออกแสงอินทรีย์ (OLED) เป็นเทคโนโลยีรุ่นใหม่, ภาพที่สว่างและชัดเจนกว่ากับความเร็วการตอบสนองที่เคลื่อนไหวมากขึ้น.UG-2828GDEDF11 จอ OLED ผลิตจาก 120 x 128 จุดสีเดียวโมดูล OLED นี้มีน้ําหนักเบา แรงงานต่ําและเล็ก มีอินเตอร์เฟสที่แตกต่างกันเป็นตัวเลือก; มันเป็น SPI ปกติ, อินเตอร์เฟส Parallel และ I2C
ขนาดของพื้นที่ที่ใช้งานมีขนาด 1.5 ช่องทางด้านตรงกับมิติโมดูล 33.80 × 34.00 × 1.60 (mm) ขนาดพื้นที่ที่ใช้งาน 26.855 × 26.864 (mm)จอ OLED ขนาด 5 นิ้ว มี IC SSD1315 และมีความแตกต่างสูง,000 : 1. ความตึงเครียดการจําหน่ายตัวกฎหมายตั้งแต่ 1.65V-3.5V, ค่าเฉพาะอย่างยิ่งคือ 3V.เครื่องมืออุตสาหกรรม, อัตโนมัติ, ระบบแสดงเสียง / ภาพ, เครื่องใช้ดูแลตัวเอง, สินค้าครัวเรือน, จอแสดงผลรถยนต์, จอแสดงข้อมูลแบบไดนามิก เป็นต้น
ลักษณะ:
| สินค้า: | 1.5 นิ้ว สี AMOLED จอ |
| การแก้ไข: | ความละเอียด 128x128 พิกเซล |
| ไดรเวอร์ IC: | SSD1315 |
| อินเตอร์เฟซ: | 8 บิต 68XX/80XX ปานกลาง 4 สาย SPI, I2C |
| โหมดการแสดง: | แมทริกซ์แบบปาสิฟ |
| ออตติกส์: | มุมมองทั้งหมด |
| สีแสดง: | สีเต็ม |
| รูปแบบ Dim: | 33.80 × 34.00 × 1.60 (มิลลิเมตร) |
| พื้นที่ทํางาน: | 26.855 × 26.864 (มิลลิเมตร) |
| พิกเซลปิตช์: | 0.07 × 0.21 (มม) |
| อุณหภูมิการทํางาน | -40°C ถึง +70°C |
| ความร้อนในการเก็บ: | -40°C ถึง +85°C |
| โลตติจ์ไฟฟ้าสําหรับโลจิก: | 1.65 - 3.5 วอลต์ |
| ประเภท Package IC: | COF |
| หน้าที่: | 1/128 |
| หมายเลขปิน: | 30 ปิน |
| ประเภทการเชื่อมต่อโมดูล: | ZIF |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
ความดันไฟฟ้าสําหรับการทํางาน ((VDD ): -0.3- 4 V
ความดันไฟฟ้าสําหรับปิน I/O ((VDDIO): -0.3 - 4 V
โลตติจ์ไฟฟ้าสําหรับการแสดง ((VDDH): -0.3 - 15 V
อายุการใช้งาน (80 cd/m2): 10,000 ชั่วโมง
1จอ OLED ขนาด.5 นิ้ว ขนาด 128x128 จุด ขนาด 262k สี AMOLED จอ SSD1351ภาพวาดสินค้า

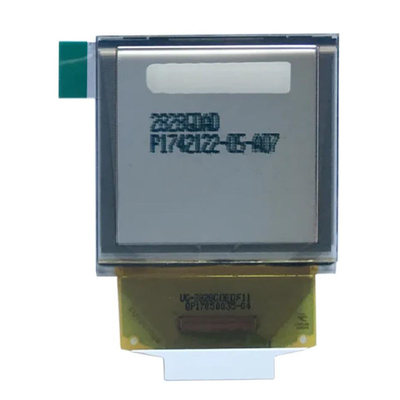

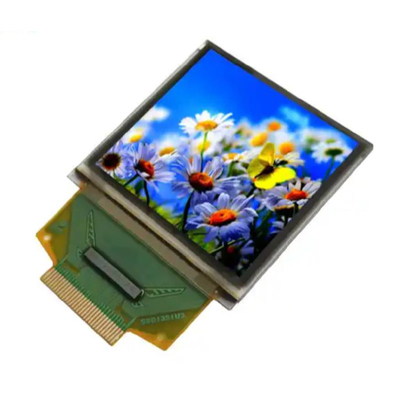

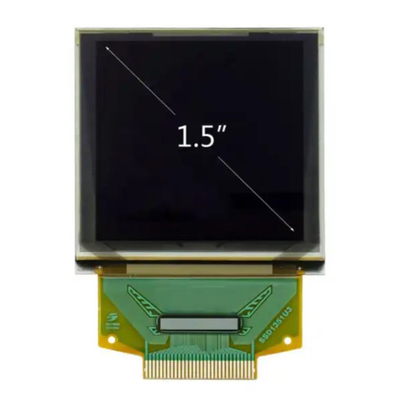

1จอ OLED ขนาด.5 นิ้ว ขนาด 128x128 จุด ขนาด 262k สี AMOLED จอ SSD1351ภาพสินค้า
การออกแบบข้อควรระวังสําหรับโมดูลแสดงภาพ OEL
1) ความสามารถสูงสุดโดยสิ้นเชิงคือความสามารถที่ไม่สามารถเกินสําหรับโมดูลแสดงภาพ OEL และถ้าค่าเหล่านี้ถูกเกิน อาจเกิดความเสียหายของแผ่น
2) เพื่อป้องกันการเกิดความผิดปกติจากการเกิดเสียงดัง ให้ใส่ใจในการตอบสนองความต้องการของ VIL และ VIH และในขณะเดียวกันทําให้สายสัญญาณสั้นที่สุดเท่าที่เป็นไปได้
3) เราแนะนําให้คุณติดตั้งหน่วยป้องกันกระแสไฟฟ้าที่เกินขั้นตอน (ฟิวส์ ฯลฯ) ในวงจรไฟฟ้า (VDD) (แนะนําค่า: 0.5A)
4) ให้ความใส่ใจอย่างเพียงพอเพื่อหลีกเลี่ยงการเกิดเสียงรบกวนกันและกันกับอุปกรณ์ที่อยู่ใกล้เคียง
5) ในส่วนของ EMI ใช้มาตรการที่จําเป็นในด้านอุปกรณ์โดยพื้นฐาน
6) เมื่อติดตั้งโหลดแสดงภาพ OEL ติดตั้งส่วนภายนอกของกระเป๋าพลาสติก
7) หากการจําหน่ายพลังงานให้กับโหลดแสดงภาพ OEL ถูกปิดด้วยแรง โดยความผิดพลาด เช่น การเอาแบตเตอรี่หลักออก ขณะที่แผ่นแสดงภาพ OEL กําลังทํางานเราไม่สามารถรับประกันคุณภาพของโมดูลแสดงภาพ OEL นี้.
8) พลังงานไฟฟ้าที่จะเชื่อมต่อกับหน้าหลังของชิป IC ควรเป็นดังนี้: SSD1315
* การเชื่อมต่อ (สัมผัส) กับพลังงานอื่นใดนอกจากที่กล่าวมาข้างต้น อาจนําไปสู่การแตกของ IC
เกี่ยวกับ AMOLED
การแสดงสีเต็มเป็นสัญญาณสําคัญในการตรวจสอบว่าจอจะสามารถแข่งขันในตลาดได้หรือไม่ ดังนั้นเทคโนโลยีสีเต็มหลายอย่างก็ถูกนําไปใช้กับจอ OLEDตามประเภทของแผ่นปกติมีสามอย่างต่อไปนี้: RGB พิกเซลอิสระแสง, ฟิลเตอร์สีและการแปลงสีแสง
พิกเซล RGB ออกแสงกันอย่างอิสระ
การใช้วัสดุที่เรืองแสงเพื่อปล่อยแสงเป็นอิสระในปัจจุบันเป็นโหมดสีที่ใช้กันมากที่สุด. มันคือการใช้หน้ากากเงาโลหะความแม่นยําและเทคโนโลยีการจัดสรรพิกเซล CCD,สีเขียว,สีฟ้าสามสีหลักที่ปล่อยแสงศูนย์กลาง, แล้วปรับสัดส่วนการผสมสีของสามการผสมสีเพื่อผลิตสีที่แท้จริง,เพื่อให้องค์ประกอบ OLED สามสีปล่อยแสงกันอย่างอิสระ เพื่อสร้างพิกเซล.
คีย์ของเทคโนโลยีนี้คือการปรับปรุงความบริสุทธิ์ของสีและประสิทธิภาพแสงของวัสดุที่เรืองแสง รวมถึงการปรับปรุงเทคโนโลยีการถักของหน้ากากเงาโลหะ
ในฐานะแกนของ OLEDs วัสดุการออกแสงครึ่งประสาทอินทรีย์โดยทั่วไปมีโมเลกุลเล็ก ๆ ที่ผสมผสาน, พื้นที่โลหะและพอลิมเลอร์ที่มีโครงสร้างเรียบแข็งคุณลักษณะและการจัดหมวดหมู่ของวัสดุ trichromatic ที่ใช้ทั่วไปคือดังต่อไปนี้:
1วัสดุเรืองแสงสีฟ้า
แสงสีฟ้ามักจะปล่อยแสงในระยะความยาวคลื่นประมาณ 450 nm ซึ่งตรงกับพลังงานโฟตันประมาณ 2.76 eVอัตราการเชื่อมโยงของวัสดุเรืองแสงสีฟ้าน้อยกว่าสารไฟฟ้าสีฟ้าที่ใช้ทั่วไปคือ TMTPEPA, BDPAS และ ST-G1
2วัสดุเรืองแสงสีเขียว
ความยาวคลื่นแสงของแสงสีเขียวประมาณ 532nm และพลังงานฟอตอนที่ตรงกันคือประมาณ 2.33eV และวัสดุที่ปล่อยแสงสีเขียวที่ใช้ทั่วไปคือ Alaq3, TDETE, Coumarin, NpGl เป็นต้น
3วัสดุแสงแดง
ความยาวคลื่นแสงสว่างของแสงแดงประมาณ 65nm และพลังงานฟอตอนที่ตรงกันคือ 1.9 evความแตกต่างระหว่างระดับพลังงาน HOMO และ LUMO ของวัสดุที่ปล่อยแสงแดง, และวัสดุแสงสีแดงที่ใช้กันทั่วไปคือฟลอเรนสีแดง, PTPP, DCJTB และ Tz-Gl
ข้อกดขัดที่ใหญ่ที่สุดที่เผชิญหน้ากับวัสดุประกายแสงโมเลกุลขนาดเล็กของอินทรีย์ คืออายุการใช้งานของวัสดุ RGB มีความแตกต่างกันมาก โดยเฉพาะความบริสุทธิ์ประสิทธิภาพและอายุการใช้งานของวัสดุสีแดงและสีฟ้าต้องปรับปรุงดังนั้น, ผ่านการผสมผสานของวัสดุหลอดหลัก, แสงสีฟ้าและสีแดงที่มีความบริสุทธิ์สีสูง, ประสิทธิภาพแสงสูงและความมั่นคงที่แข็งแกร่งได้รับ.เปรียบเทียบกับวัสดุแสงโมเลกุลขนาดเล็กที่มีโครงสร้างโมเลกุลและน้ําหนักโมเลกุลที่ชัดเจน, the advantage of polymer luminescent materials is that their luminescence wavelengths can be adjusted by chemical modification to obtain various colors covering the entire visible range from blue to green to redแต่อายุการใช้งานของพวกมันสั้นกว่าของวัสดุแสงโมเลกุลขนาดเล็ก และประสิทธิภาพและอายุการใช้งานของแสงต้องปรับปรุง
ด้วยการให้สี, ความละเอียดสูงและพื้นที่ใหญ่ของจอ OLED, เทคโนโลยีการถักของหน้ากากเงาโลหะมีผลกระทบตรงต่อคุณภาพภาพของภาพแผ่นจอดังนั้นความต้องการที่เข้มงวดกว่าจะนํามาสําหรับความแม่นยําของมิติและการตั้งตําแหน่งแม่นยําของกราฟิกหน้ากากเงาโลหะ.
ในส่วนของการปล่อยพิกเซลแบบอิสระของ RGB เราต้องพูดถึงการจัดวางพิกเซลการจัดเรียง Pentile RGB ที่แสดงโดย Samsung ในจอ AMOLED เป็นที่รู้จักกันดีที่สุด, พิกเซลเดียวของการจัดทํานี้แตกต่างจากการจัดทํา RGB มาตรฐาน และจอ AMOLED ส่วนใหญ่ใช้สีแดงเขียวหรือสีฟ้าเขียวสําหรับแต่ละพิกเซลที่จะจัดทําและจากนั้นก็แบ่งปัน sub-pixel ได้อย่างฉลาด เมื่อพวกมันจัดเรียงอยู่เคียงข้างกัน, เพื่อให้หน้าจอทั้งหมดยังสามารถแสดงสีเต็ม
ความขาดทุน
1. AMOLED ใช้การจัดวางพิกเซล Pentile ความละเอียดจริงสามารถเพียงจะถึงสองสามของชื่อเสียง ในกรณีของ dpi ต่ํา, การ graininess จะหนักมากและจุดสีสามารถมองเห็นได้ใกล้ๆและขอบเขตของบล็อกสีทั้งหมด เช่น ข้อความ ตาราง และกราฟิก ต้องแสดงด้วยการช่วยของพิกเซลใกล้เคียงเพื่อช่วยปล่อยแสงส่งผลให้เกิดปัญหาที่ร้ายแรงและหลีกเลี่ยงไม่ได้ เช่น ขอบคลุมและสีหลากหลาย.
2การเน้นสีเขียวของ AMOLED ทําให้สีเขียวสดใสเกินไปและทําให้ตาอ่อนเพลียเมื่อดูเป็นเวลานาน มีปัญหาเกี่ยวกับอุณหภูมิสีของ AMOLED (หรือกับ Pentile)
3. AMOLED มีอัตราความแตกต่างที่สูงมาก แต่เมื่อแสดงภาพที่มืดมิดกว่า มันมีความชุ่มชื่นต่อการบดสี โดยเฉพาะในภาพแบบไดนามิกและความแตกต่างที่สูงสุดของมันมาจากสีดําที่ไม่สว่าง.
4แต่ละพิกเซลของ AMOLED เป็นตัวปล่อยที่อิสระ ดังนั้นในระหว่างกระบวนการการเก่า พิกเซลที่แตกต่างกันอาจมีระดับการเก่าที่แตกต่างกันดังนั้นปัญหาการปรับสีจะซับซ้อนมากขึ้น.
5เมื่อจอเป็นสีขาว AMOLED ใช้พลังงานมากกว่า LCD แล้วทําไม UI ของโทรศัพท์มือถือที่มีจอ AMOLED จะมีสีเข้มรูปภาพของแอพลิเคชั่น เช่น การเซอร์ฟอินเตอร์เน็ตเกมส์ และหนังสืออิเล็กทรอนิกส์ มีสีที่มีความสว่างสูง และสีพื้นหลังของเว็บไซต์ส่วนใหญ่เป็นสีขาว
ในทฤษฎี การขาดสีต่อพิกเซลไม่ใช่ปัญหาใหญ่ และตัวขับจอสามารถแสดงด้วยตัวขับที่อยู่ใกล้เคียงกัน
อย่างไรก็ตามในความเป็นจริง, นี้ต้องการมากกว่าบนซอฟต์แวร์, และภาพมีโอกาสที่จะผลิตศิลปะและ mura.ยังมีเทคโนโลยีคนขับรถ, ซึ่งยังเป็นหนึ่งในเทคโนโลยีสําคัญ ต่อไปนี้คือการอธิบายของการออกแบบทั่วไปของ OLED pixel driver circuits
(ไป 1.45 นิ้ว รายละเอียดสินค้าเพื่ออ่านเพิ่มเติม)
