รายละเอียดสินค้า:
|
| สินค้า: | OLED สีขนาด 1.69 นิ้ว | การแก้ไข: | ความละเอียด 160x128 พิกเซล |
|---|---|---|---|
| โหมดการแสดงผล: | เมทริกซ์แบบพาสซีฟ | อินเตอร์เฟซ: | 8 บิต 68XX/80XX ปานกลาง 4 สาย SPI, I2C |
| แสดงสี: | ฟูลคัลเลอร์ | เลนส์: | มุมมองทั้งหมด |
| ภาพลักษณะ ดิม: | 39.90 x 48.50 x 1.60 (มิลลิเมตร) | พื้นที่ทํางาน: | 33.575 x 26.864 (มิลลิเมตร) |
| สนามพิกเซล: | 0.07 x 0.21 (มม.) | อุณหภูมิในการทำงาน: | -40°C ถึง +70°C |
| อุณหภูมิในการจัดเก็บ: | -40°C ถึง +85°C | ไอซีไดร์เวอร์: | SSD1333 |
| โลตติจ์ไฟฟ้าสําหรับโลจิก: | 1.65 - 3.5 วอลต์ | หมายเลขพิน: | 30 พิน |
| ประเภทแพ็คเกจ IC: | คอฟ | ประเภทการเชื่อมต่อโมดูล: | ZIF |
| หน้าที่: | 1/128 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 160x128 สี OLED,1.69 นิ้ว สี OLED |
||
1.69 นิ้ว Full Color OLED 160x128 พิกเซล SSD1333 Driver IC การนําเสนอสินค้า
ไดโอเดสออกแสงอินทรีย์ (OLED) เป็นเทคโนโลยีรุ่นใหม่, ภาพที่สดใสและชัดเจนกว่ากับความเร็วการตอบสนองที่เคลื่อนไหวมากขึ้น.UG-6028GDEFF01 OLจอ ED ทําจาก 160 x 128 จุด มโนสีตัวต่อตัว โมดูล OLED นี้มีน้ําหนักเบา พลังงานต่ํา และเล็ก มีอินเตอร์เฟสต่าง ๆ เป็นตัวเลือกอินเตอร์เฟซปาราเลลและ I2C.
ขนาดของพื้นที่ที่ใช้งานคือ 1.69 ′′ ตมกับมิติโมดูล39.90 x 48.50 x 1.60 (มิลลิเมตร), ขนาดพื้นที่ทํางาน33.575 x 26.864 (มิลลิเมตร)จอ OLED ขนาด 1.69 นิ้วนี้มี IC SSD1333 ภายใน และมีอัตราความแตกต่างสูง 20,000: 1.มันดีสําหรับการใช้งาน เช่นอุปกรณ์การแพทย์,ระบบ POS, สินค้าเครื่องใช้, แอพลิเคชั่นในบ้าน, เครื่องมืออุตสาหกรรม, อัตโนมัติ, ระบบแสดงเสียง/ภาพ, เครื่องใช้ดูแลตัวเอง, สินค้าในครัวเรือน, จอแสดงรถยนต์การแสดงข้อมูลแบบไดนามิก เป็นต้น.
| สินค้า: | 1.69 นิ้ว สี OLED | การแก้ไข: | ความละเอียด 160x128 พิกเซล |
|---|---|---|---|
| โหมดการแสดง: | แมทริกซ์แบบปาสิฟ | อินเตอร์เฟซ: | 8 บิต 68XX/80XX ปานกลาง 4 สาย SPI, I2C |
| สีแสดง: | สีเต็ม | ออตติกส์: | มุมมองทั้งหมด |
| รูปแบบ Dim: | 39.90 X 48.50 X 1.60 (มิลลิเมตร) | พื้นที่ทํางาน: | 33.575 X 26.864 (มิลลิเมตร) |
| พิกเซลปิตช์: | 0.07 X 0.21 (มิลลิเมตร) | อุณหภูมิการทํางาน | -40°C ถึง +70°C |
| ความร้อนในการเก็บ: | -40°C ถึง +85°C | ไดรเวอร์ IC: | SSD1333 |
| โลตติจ์ไฟฟ้าสําหรับโลจิก: | 1.65 - 3.5 วอลต์ | หมายเลขปิน: | 30 ปิน |
| ประเภท Package IC: | COF | ประเภทการเชื่อมต่อโมดูล: | ZIF |
| หน้าที่: | 1/128 | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
ความดันไฟฟ้าสําหรับการทํางาน ((VDD ): -0.3- 4 V
ความดันไฟฟ้าสําหรับปิน I/O ((VDDIO): -0.3 - 4 V
โลตติจ์ไฟฟ้าสําหรับการแสดง ((VDDH): -0.3 - 15 V
อายุการใช้งาน (80 cd/m2): 10,000 ชั่วโมง
> ทั้งหมดของความดันด้านบนบนคือบนพื้นฐานของ VSS = 0V
> เมื่อโมดูลนี้ถูกใช้เกินความสามารถสูงสุดที่สุทธิข้างบน อาจเกิดการแตกของโมดูลอย่างถาวรเป็นที่ปรารถนาที่จะใช้โมดูลนี้ตามเงื่อนไขตามส่วนที่ 3ภาพและคุณสมบัติไฟฟ้า หากโมดูลนี้ใช้เกินสภาพนี้ อาจเกิดการทํางานผิดปกติของโมดูล และความน่าเชื่อถือของโมดูลอาจเสื่อมลง
> ระยะอุณหภูมิที่กําหนดไม่ได้รวมตัวขั้วขั้วอุณหภูมิสูงสุดที่ทนทานของขั้วขั้วควรเป็น 80C
> VCC = 14.0V, Ta = 25°C, 50% แผ่นหมากรุก การตั้งค่าซอฟต์แวร์ปฏิบัติตามส่วน 4.5 การเริ่มต้น การสิ้นสุดอายุการใช้งานถูกกําหนดเป็น 50% ของความสว่างเริ่มต้นอายุการทํางานเฉลี่ยในอุณหภูมิห้องคาดโดยการทํางานเร่งรัดในสภาพอุณหภูมิสูง.
1.69 นิ้ว Full Color OLED 160x128 พิกเซล SSD1333 Driver IC การวาดสินค้า

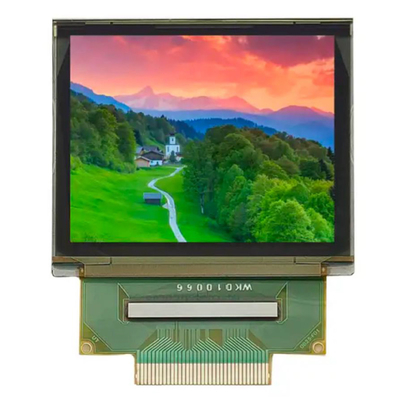

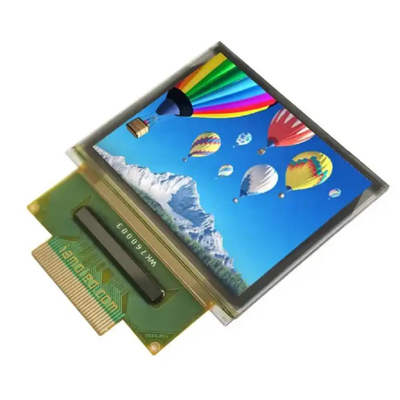

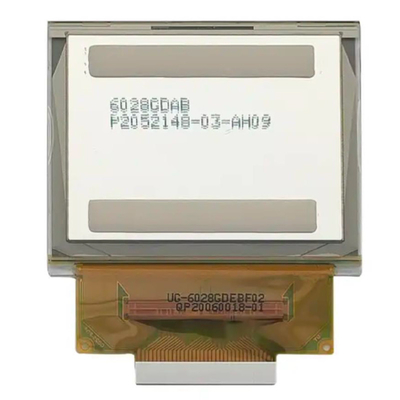

1.69 นิ้ว Full Color OLED 160x128 พิกเซล SSD1333 Driver IC ภาพสินค้า
การออกแบบข้อควรระวังสําหรับโมดูลแสดงภาพ OEL
1) ความสามารถสูงสุดโดยสิ้นเชิงคือความสามารถที่ไม่สามารถเกินสําหรับโมดูลแสดงภาพ OEL และถ้าค่าเหล่านี้ถูกเกิน อาจเกิดความเสียหายของแผ่น
2) เพื่อป้องกันการเกิดความผิดปกติจากการเกิดเสียงดัง ให้ใส่ใจในการตอบสนองความต้องการของ VIL และ VIH และในขณะเดียวกันทําให้สายสัญญาณสั้นที่สุดเท่าที่เป็นไปได้
3) เราแนะนําให้คุณติดตั้งหน่วยป้องกันกระแสไฟฟ้าที่เกินขั้นตอน (ฟิวส์ ฯลฯ) ในวงจรไฟฟ้า (VDD) (แนะนําค่า: 0.5A)
4) ให้ความใส่ใจอย่างเพียงพอเพื่อหลีกเลี่ยงการเกิดเสียงรบกวนกันและกันกับอุปกรณ์ที่อยู่ใกล้เคียง
5) ในส่วนของ EMI ใช้มาตรการที่จําเป็นในด้านอุปกรณ์โดยพื้นฐาน
6) เมื่อติดตั้งโหลดแสดงภาพ OEL ติดตั้งส่วนภายนอกของกระเป๋าพลาสติก
7) หากการจําหน่ายพลังงานให้กับโหลดแสดงภาพ OEL ถูกปิดด้วยแรง โดยความผิดพลาด เช่น การเอาแบตเตอรี่หลักออก ขณะที่แผ่นแสดงภาพ OEL กําลังทํางานเราไม่สามารถรับประกันคุณภาพของโมดูลแสดงภาพ OEL นี้.
8) พลังงานไฟฟ้าที่จะเชื่อมต่อกับหน้าหลังของชิป IC ควรเป็นดังนี้: SSD1333
* การเชื่อมต่อ (สัมผัส) กับพลังงานอื่นใดนอกจากที่กล่าวมาข้างต้น อาจนําไปสู่การแตกของ IC
