รายละเอียดสินค้า:
|
| สินค้า: | จอ OLED ขนาด 2.42 นิ้ว | การแก้ไข: | ความละเอียด 128 x 64 จุด |
|---|---|---|---|
| ประเภทแก้ว: | OLED (ไดโอดเปล่งแสงอินทรีย์) | เลนส์: | มุมมองทั้งหมด 80/80/80/80 |
| อินเตอร์เฟซ: | I2C, SPI, 6800, 8080 อุปกรณ์เสริม | ภาพลักษณะ ดิม: | 60.50 × 73.00 × 2.00 มิลลิเมตร (รวมกับ Polarizer) |
| พื้นที่ทํางาน: | 55.01 × 27.49 มิลลิเมตร | สนามพิกเซล: | 0.43 × 0.43 (มม.) |
| อุณหภูมิในการทำงาน: | -40°C ถึง +70°C | อุณหภูมิในการจัดเก็บ: | -40°C ถึง +85°C |
| หมายเลขพิน: | 24 พิน | คอนโทรลเลอร์: | SSD1309 หรือเทียบเท่า |
| โหมดขับเคลื่อน: | 1/64 วงจรทํางาน | เครื่องเชื่อม: | COG+FPC |
| อัตราส่วนความคมชัด: | 2000 : 1 ( คอนทราสต์ของห้องมืด ) | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 2.42 นิ้ว PMOLED Display,จอ I2C/SPI PMOLED |
||
2.42 นิ้ว PMOLED Display UG-2864ASWPG01 โมดูล, SSD1309, อินเตอร์เฟซ I2C/SPI 6800/8080
2.42 นิ้ว OLED Display, 2.42 นิ้ว OLED 128x64
SAEF เทคโนโลยี UG-2864ASWPG01 คือ2จอ OLED ขนาด.42 นิ้ว ผลิตจากพิกเซล 128x64 กับโครงสร้าง COG OLEDUG-2864ASWPG012จอ OLED ขนาด.42 นิ้ว มี SSD1309 IC ภายใน, มันสื่อสารผ่านอินเตอร์เฟซ 6800, 8080, SPI และ I2C โมดูล OLED COG เหล่านี้บางมากน้ําหนักเบาและการบริโภคพลังงานที่ต่ํา ซึ่งดีสําหรับเครื่องมือมือ, เมตร, เครือข่ายสมาร์ท, IoT ฯลฯ
โมดูล OLED สามารถทํางานได้ในอุณหภูมิจาก -40 °C ถึง +70 °C; อุณหภูมิในการเก็บของของมันอยู่ระหว่าง -40 °C ถึง +85 °C
จอ OLED กราฟิกของ SAEF Technology มีให้เลือกในสามโครงสร้างทางกล ได้แก่ เทคโนโลยี COB, COG และ TAB passive matrixความละเอียด OLED โมโนครอมแบบกราฟิกที่มีใน 50x16 OLED display, 64x128 OLED, 100x16 OLED, 100x32 กราฟฟิก OLED, 200x16 กราฟฟิก OLED, OLED 128x32, OLED จอ 128x64, OLED 128x128, และ 256x64 OLED จอจอ OLED กราฟฟิกในสายการผลิต SAEF มีตัวควบคุมบนเครื่องและอินเตอร์เฟซรวมถึง, ซีเรียล, และ I2C OLED, SPI OLED โมดูลจอ OLED เหล่านี้มีการขับเคลื่อนแรงดันของ 3V, หรือ 5V ขึ้นอยู่กับความละเอียด / สี
SAEF ให้บริการโหมดจอ OLED ในขนาดตั้งแต่ 0.49 "ถึง 5.5" OLED เช่น 0.49" micro OLED Display, 0.66" mini OLED Display, 0.69" OLED, 0.91" OLED Display, 0.95" OLED, 0.หน้าจอ OLED 96 นิ้ว, 1.5" OLED Display, 2" OLED, 2.4" OLED, 2.7" OLED Display, 5.5" OLED Display และการออกแบบแบบที่กําหนดเอง
| สินค้า: | 2.42 นิ้ว OLED | การแก้ไข: | ความละเอียด 128 X 64 จุด |
|---|---|---|---|
| ประเภทกระจก: | OLED (Organic Light Emitting Diode) | ออตติกส์: |
มุมมองทั้งหมด (80/80/80/80) |
| อินเตอร์เฟซ: | I2C, SPI, 6800, 8080 ไม่จําเป็น | รูปแบบ Dim: |
60.50 × 73.00 × 2.00 มิลลิเมตร (รวมทั้งเครื่องขั้วขั้ว) |
| พื้นที่ทํางาน: | 55.01 × 27.49 มิลลิเมตร | พิกเซลปิตช์: | 0.43 × 0.43 มิลลิเมตร |
| อุณหภูมิการทํางาน | -40°C ถึง +70°C | ความร้อนในการเก็บ: | -40°C ถึง +85°C |
| หมายเลขปิน: | 24 ปิน | เครื่องควบคุม: | SSD1309 หรือเทียบเท่า |
| โหมดการขับขี่: | 1/64 วงจร งาน | เครื่องเชื่อม | COG+FPC |
| อัตราความแตกต่าง: |
ปี 2000: 1 (ความแตกต่างห้องมืด) |
การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
2.42 นิ้ว PMOLED Display UG-2864ASWPG01 โมดูล, SSD1309, อินเตอร์เฟซ I2C/SPI 6800/8080
การวาด
2.42 นิ้ว PMOLED Display UG-2864ASWPG01 โมดูล, SSD1309, อินเตอร์เฟซ I2C/SPI 6800/8080

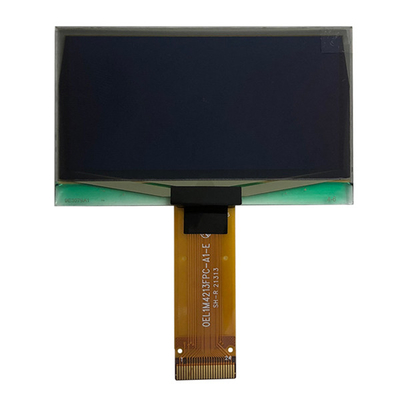

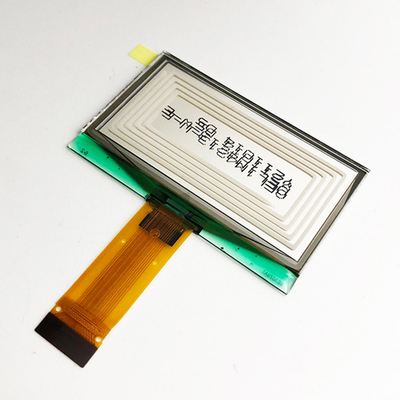

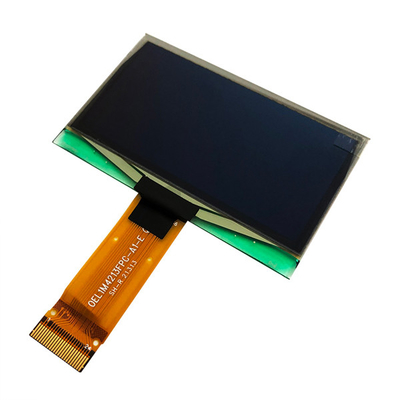

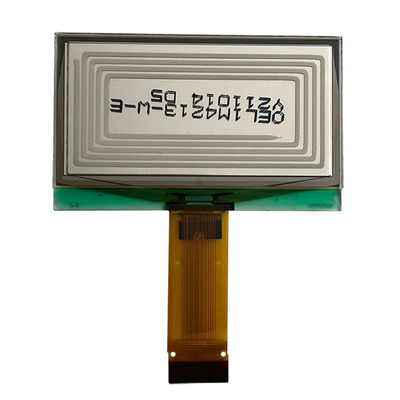

ภาพสินค้า
รายละเอียดการทํางาน
คําสั่ง:ดูคู่มือทางเทคนิคของ SSD1309
ปิดไฟและเปิดไฟ ลําดับ:
เพื่อปกป้องแผ่น OEL และขยายอายุการใช้งานของแผ่น ระบบเปิด/ปิดพลังงานของ driver IC ควรมีระยะเวลาชะลอระหว่างแหล่งพลังงานความดันสูงและความดันต่ําระหว่างการเปิด/ปิดมันให้แผ่น OEL มีเวลาเพียงพอที่จะเสร็จสิ้นการกระทําการชาร์จและการปล่อยก่อน / หลังการทํางาน.
เริ่มใช้งาน
1เปิด VDD
2ส่ง Display ออกจากคําสั่ง
3. การเริ่มต้น
4. เคลียร์จอ
5เปิด VCC
6. ความช้า 100ms
(เมื่อ VCC ได้คง)
7. ส่ง Display ตามคําสั่ง
ปิดพลังงาน ลําดับ:
1ส่ง Display ออกจากคําสั่ง
2ปิดไฟ VCC
3. ความช้า 100ms
(เมื่อ VCC ได้ถึง 0 และแพนนอล
การปล่อย)
4ปิดไฟ VDD
ข้อควรระวังในการเก็บโมดูล OLED
1เมื่อเก็บโมดูล OLED ต้องใช้มาตรการระวังต่อไปนี้
i. เก็บไว้ในถุงพอลีเอเธลีนที่ปิดพร้อมกับยาแห้ง
ii. ให้เก็บไว้ในสถานที่มืด ไม่ให้เผชิญกับแสงอาทิตย์หรือแสงสว่าง ระวังอุณหภูมิระหว่าง 0 °C และ 35 °C และให้ความชื้นสัมพัทธ์อยู่ในระดับ 40% RH และ 60% RH
ด้านผิวของเครื่องขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้ว
2อื่นๆ
i. หากโมดูล OLED ใช้งานมานาน มันจะทําให้ความสว่างลดลง ไม่แนะนําให้แสดงรูปแบบจอเดียวกันเป็นเวลานานไม่เช่นนั้นรูปแบบการแสดงอาจยังคงอยู่บนจอเป็นภาพผีและมันไม่สามารถฟื้นคืนได้.
ii. เพื่อลดความเสื่อมของประสิทธิภาพของโมดูล OLED เป็นผลจากการทําลายที่เกิดจากไฟฟ้าสแตตติก เป็นต้นระวังการหลีกเลี่ยงการยึดส่วนต่อไปนี้เมื่อการจัดการกับโมดูล.
- พื้นที่เปิดเผยของพับวงจร
- หม้อไฟฟ้าปลาย
