รายละเอียดสินค้า:
|
| สินค้า: | 1.54 นิ้ว OLED SSD1309 | การแก้ไข: | ความละเอียด 128x64 พิกเซล |
|---|---|---|---|
| โหมดการแสดงผล: | เมทริกซ์แบบพาสซีฟ | อินเตอร์เฟซ: | 8 บิต 68XX/80XX ปานกลาง 4 สาย SPI, I2C |
| แสดงสี: | ขาว เหลือง น้ำเงิน | เลนส์: | มุมมองทั้งหมด |
| ภาพลักษณะ ดิม: | 42.04 x 27.22 x 1.45 มม | พื้นที่ทํางาน: | 35.052 × 17.516 (มิลลิเมตร) |
| สนามพิกเซล: | 0.274 × 0.274 (มม.) | อุณหภูมิในการทำงาน: | -40°C ถึง +70°C |
| อุณหภูมิในการจัดเก็บ: | -40°C ถึง +85°C | ไอซีไดร์เวอร์: | SSD1309 |
| แรงดันไฟฟ้า: | 1.65 - 3.3V | หมายเลขพิน: | 24 พิน |
| ประเภทแพ็คเกจ IC: | ฟันเฟือง | ประเภทการเชื่อมต่อโมดูล: | ZIF |
| หน้าที่: | 1/64 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | จอ OLED โมโนครอม,1โมดูลจอ OLED ขนาด.54 นิ้ว |
||
1.54 นิ้ว OLED UG-2864KSWMG01 เครื่องควบคุม SSD1309 Passive Matrix Monochrome 128 x 64 ZIF FPC ปานกลาง 4 สาย SPI อินเตอร์เฟซ I2C
คําอธิบายสินค้า
ไดโอเดสออกแสงอินทรีย์ (OLED) เป็นเทคโนโลยีรุ่นใหม่, ภาพที่สว่างและชัดเจนกว่ากับความเร็วการตอบสนองที่เคลื่อนไหวมากขึ้น.UG-2864KSWMG01 OLจอ ED ทําจาก 128 x 64 จุดสีโมโนแต่ละตัว โมดูล OLED นี้มีน้ําหนักเบา, พลังงานต่ําและเล็ก, มีอินเตอร์เฟซที่แตกต่างกันเป็นตัวเลือก; มันเป็น SPI อินเตอร์เฟสแบบกําหนดการ, ปานกลางและ I2C.
ขนาดของพื้นที่ที่ใช้งานคือ 1.54 ′′ ตาแนวนอนกับมิติโมดูล42.04 x 27.22 x 1.45 มิลลิเมตร, ขนาดพื้นที่ทํางาน35.052 × 17.516 มิลลิเมตรจอ OLED ขนาด 1.54 นิ้วนี้มี IC SSD1309 ภายในและมีอัตราความแตกต่างสูง 20,000: 1.มันดีสําหรับการใช้งาน เช่นอุปกรณ์การแพทย์,ระบบ POS, สินค้าเครื่องใช้, แอพลิเคชั่นในบ้าน, เครื่องมืออุตสาหกรรม, อัตโนมัติ, ระบบแสดงเสียง/ภาพ, เครื่องใช้ดูแลตัวเอง, สินค้าในครัวเรือน, จอแสดงรถยนต์การแสดงข้อมูลแบบไดนามิก เป็นต้น.
| สินค้า: | 1.54 นิ้ว OLED SSD1309 | การแก้ไข: | ความละเอียด 128x64 พิกเซล |
|---|---|---|---|
| โหมดการแสดง: | แมทริกซ์แบบปาสิฟ | อินเตอร์เฟซ: | 8 บิต 68XX/80XX ปานกลาง 4 สาย SPI, I2C |
| สีแสดง: | ขาว เหลือง น้ําเงิน | ออตติกส์: | มุมมองทั้งหมด |
| รูปแบบ Dim: | 42.04 X 27.22 X 1.45 มม. | พื้นที่ทํางาน: | 35.052 × 17.516 (มิลลิเมตร) |
| พิกเซลปิตช์: | 0.274 × 0.274 (มิลลิเมตร) | อุณหภูมิการทํางาน | -40°C ถึง +70°C |
| ความร้อนในการเก็บ: | -40°C ถึง +85°C | ไดรเวอร์ IC: | SSD1309 |
| ความดันไฟฟ้า: | 1.65 - 3.3V | หมายเลขปิน: | 24 ปิน |
| ประเภท Package IC: | COG | ประเภทการเชื่อมต่อโมดูล: | ZIF |
| หน้าที่: | 1/64 | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
1.54 นิ้ว OLED UG-2864KSWMG01 เครื่องควบคุม SSD1309 Passive Matrix Monochrome 128 x 64 ZIF FPC ปานกลาง, สาย 4 สาย SPI, I2C Interface Drawing

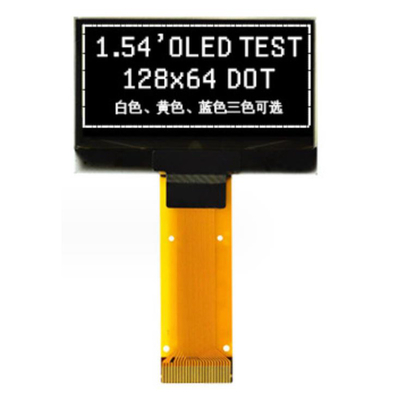

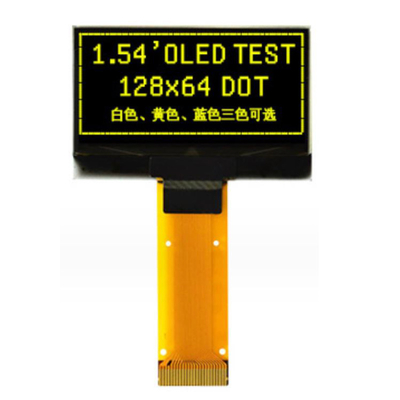

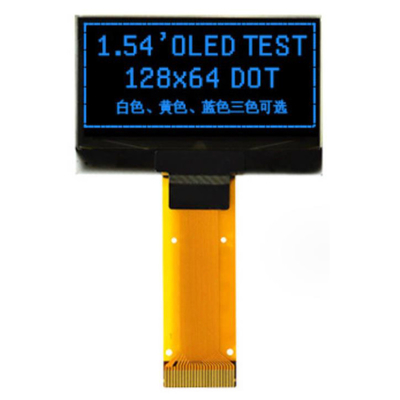

1.54 นิ้ว OLED UG-2864KSWMG01 เครื่องควบคุม SSD1309 Passive Matrix Monochrome 128 x 64 ZIF FPC ปานกลาง, SPI 4 สาย, อินเตอร์เฟซ I2C ภาพสินค้า
รายละเอียดการทํางาน
คําสั่ง:ดูคู่มือทางเทคนิคของ SSD1309
ปิดไฟและเปิดไฟ ลําดับ:
เพื่อปกป้องแผ่น OEL และขยายอายุการใช้งานของแผ่น ระบบเปิด/ปิดพลังงานของ driver IC ควรมีระยะเวลาชะลอระหว่างแหล่งพลังงานความดันสูงและความดันต่ําระหว่างการเปิด/ปิดมันให้แผ่น OEL มีเวลาเพียงพอที่จะเสร็จสิ้นการกระทําการชาร์จและการปล่อยก่อน / หลังการทํางาน.
เริ่มใช้งาน
1เปิด VDD
2ส่ง Display ออกจากคําสั่ง
3. การเริ่มต้น
4. เคลียร์จอ
5เปิด VCC
6. ความช้า 100ms
(เมื่อ VCC ได้คง)
7. ส่ง Display ตามคําสั่ง
ปิดพลังงาน ลําดับ:
1ส่ง Display ออกจากคําสั่ง
2ปิดไฟ VCC
3. ความช้า 100ms
(เมื่อ VCC ได้ถึง 0 และแพนนอล
การปล่อย)
4ปิดไฟ VDD
ข้อควรระวังในการเก็บโมดูล OLED
1เมื่อเก็บโมดูล OLED ต้องใช้มาตรการระวังต่อไปนี้
i. เก็บไว้ในถุงพอลีเอเธลีนที่ปิดพร้อมกับยาแห้ง
ii. ให้เก็บไว้ในสถานที่มืด ไม่ให้เผชิญกับแสงอาทิตย์หรือแสงสว่าง ระวังอุณหภูมิระหว่าง 0 °C และ 35 °C และให้ความชื้นสัมพัทธ์อยู่ในระดับ 40% RH และ 60% RH
ด้านผิวของเครื่องขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้ว
2อื่นๆ
i. หากโมดูล OLED ใช้งานมานาน มันจะทําให้ความสว่างลดลง ไม่แนะนําให้แสดงรูปแบบจอเดียวกันเป็นเวลานานไม่เช่นนั้นรูปแบบการแสดงอาจยังคงอยู่บนจอเป็นภาพผีและมันไม่สามารถฟื้นคืนได้.
ii. เพื่อลดความเสื่อมของประสิทธิภาพของโมดูล OLED เป็นผลจากการทําลายที่เกิดจากไฟฟ้าสแตตติก เป็นต้นระวังการหลีกเลี่ยงการยึดส่วนต่อไปนี้เมื่อการจัดการกับโมดูล.
- พื้นที่เปิดเผยของพับวงจร
- หม้อไฟฟ้าปลาย
