รายละเอียดสินค้า:
|
| สินค้า: | OLED แบบพาสซีฟขนาด 3.12 นิ้ว | การแก้ไข: | ความละเอียด 256x64 พิกเซล |
|---|---|---|---|
| อินเตอร์เฟซ: | ขนาน, SPI เป็นตัวเลือก | แสดงสี: | ขาวเหลือง |
| เลนส์: | มุมมองทั้งหมด | โหมดการแสดงผล: | เมทริกซ์แบบพาสซีฟ |
| ภาพลักษณะ ดิม: | 88.00 (W) x27.80 (H) | ไอซีไดร์เวอร์: | SSD1322 |
| พื้นที่ทํางาน: | 76.78 (W) x 19.18 (H) | สนามพิกเซล: | 0.30 (W) x 0.30 (H) |
| อุณหภูมิในการทำงาน: | -40°C ถึง +80°C | อุณหภูมิในการจัดเก็บ: | -40°C ถึง +85°C |
| แรงดันไฟฟ้า: | 2.4 - 3.5V | หมายเลขพิน: | 30 พิน |
| ประเภทแพ็คเกจ IC: | คอฟ | ประเภทการเชื่อมต่อโมดูล: | การเชื่อมต่อปลั๊กอิน |
| หน้าที่: | 1/64 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 3.12 โมดูลจอ OLED,โมดูลจอ OLED 256*64 จุด,โมดูลจอ OLED ตรงกัน |
||
UG-5664ASWEF013.12" 256*64 ด็อต โมดูลจอ OLED พร้อมอินเตอร์เฟซ SPI/ Parallel/I2Cคําอธิบายการแสดง
ไดโอเดสปล่อยแสงอินทรีย์ (OLEDs) เป็นเทคโนโลยีรุ่นใหม่ที่ทําให้ภาพสดใสและชัดเจนและตอบสนองได้ง่ายขึ้นโมเดล 12 นิ้ว UG-5664ASWEF01 จอ OLED ผลิตจาก 256 x 64 จุด rmonochrome แต่ละตัวโมดูล OLED นี้มีน้ําหนักเบา ใช้พลังงานน้อย ขนาดเล็ก และมีตัวเลือกอินเตอร์เฟสที่แตกต่างกัน

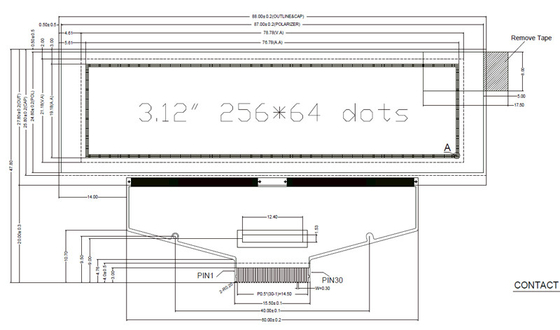

ขนาดพื้นที่ทํางานคือ 3.12 นิ้วทางฉาก, ขนาดโมดูลคือ 88.00 (W) x 27.80 (H) mm, และขนาดพื้นที่ทํางานคือ 76.78 (W) x 19.18 (H) mm.หน้าจอ OLED ขนาด 12 นิ้วมี IC SSD1322 และความละเอียดสูง 20,000:1. ระยะความแรงกดไฟฟ้าที่ใช้ในอุปกรณ์แม่เหล็กคือ 2.4V-2.6V, โดยมีค่าเฉพาะอย่างยิ่งคือ 2.5V. มันเหมาะสําหรับการใช้งาน เช่น อุปกรณ์ทางการแพทย์, ระบบ POS, สินค้าขาว, การใช้งานในบ้านเครื่องมืออุตสาหกรรม, อัตโนมัติ, ระบบแสดงเสียงและภาพ, อุปกรณ์รักษาความสะอาดส่วนตัว, สินค้าครัวเรือน, จอแสดงผลรถยนต์, จอแสดงข้อมูลแบบไดนามิก และอื่นๆ อีกมากมาย
ลักษณะ
จอ OLED ขนาด 3.12 นิ้วนี้มีเวลาตอบสนองที่เร็วกว่า "10 ไมโครวินาทีที่ +25 °C"
สินค้า OLED ขนาด 3.12 นิ้ว ขนาด 256x64 มีมุมมองไม่สิ้นสุด "สูงสุด 175 องศา"
ผลิตภัณฑ์ OLED 3.12 นิ้ว Parallel SPI นี้มีความหนาบางมาก
ผลิตภัณฑ์ OLED ขาว / เหลืองขนาด 3.12 นิ้วนี้ไม่จําเป็นต้องมีแสงเบื้องหลังในการแสดง และมันสว่างด้วยตัวเอง
ผลิตภัณฑ์โมโน OLED ขนาด 3.12 นิ้วนี้มีความสว่างสูง และผลิตภัณฑ์นี้มีอัตราความแตกต่างสูงถึง 2000:1.
สินค้า 3.12 OLED 256x64 นี้มีช่วงอุณหภูมิการทํางานที่กว้างมาก "-40 °C ~ 85 °C"
ผลิตภัณฑ์ OLED SPI 3.12 นิ้วนี้มีการใช้พลังงานที่ต่ํากว่า - ลดการปล่อยคาร์บอนไดออกไซด์
| สินค้า: | 3.12 นิ้ว OLED อ่อนแอ |
| การแก้ไข: | ความละเอียด 256x64 พิกเซล |
| อินเตอร์เฟซ: | คู่เคียง SPI ไม่จําเป็น |
| โหมดการแสดง: | แมทริกซ์แบบปาสิฟ |
| สีแสดง: | ขาว เหลือง |
| ออตติกส์: | มุมมองทั้งหมด |
| พื้นที่ทํางาน: | 76.78 (W) X 19.18 (H) |
| รูปแบบ Dim: | 88.00 (W) X27.80 (H) |
| พิกเซลปิตช์: | 0.30 (W) X 0.30 (H) |
| อุณหภูมิการทํางาน | -40°C ถึง +80°C |
| ความร้อนในการเก็บ: | -40°C ถึง +85°C |
| ความดันไฟฟ้า: | 2.4 - 3.5 วอลต์ |
| ประเภทการเชื่อมต่อโมดูล: | การเชื่อมต่อแบบพล็อกอิน |
| ไดรเวอร์ IC: | SSD1322 |
| หมายเลขปิน: | 30 ปิน |
| ประเภท Package IC: | COF |
| หน้าที่: | 1/64 |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |

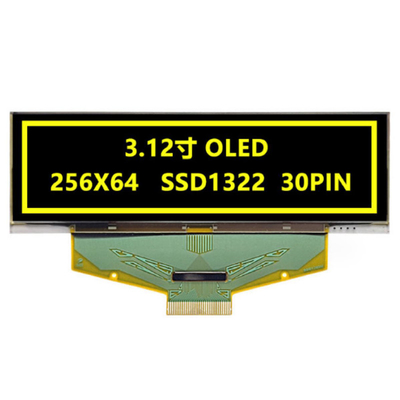

UG-5664ASWEF01 3.12" นิ้ว 256x64 พิกเซล ความละเอียด COF OLED display กับ SSD1322 Parallel SPI
คุณลักษณะ DC
เว้นแต่มีการกําหนดอย่างอื่น ความกระชับกําลังที่อ้างอิงไปยัง VSS; VDD = 2.5V, VCI = 2.8V, VCC = 12.0V, IREF = 10uA
(Ta = 22±3°C, 60±10%RH)
คุณสมบัติ AC
เงื่อนไข:แรงดันที่อ้างอิงถึง VSS, VDD=2.4 ถึง 2.6VVCI=2.4 ถึง 3.5V, TA = 25C
หมายเหตุ:
(1) FOSC หมายถึงค่าความถี่ของตัวหมุนภายใน และค่าจะวัดเมื่อคําสั่ง B3h A[7:4] อยู่ในค่าธรรมดา
(2) D: อัตราการแบ่ง (ค่าธรรมดา = 2) K: จํานวนนาฬิกาในการแสดงต่อช่วงแถว (ค่าธรรมดา = 138)
กรุณาดู (การกําหนดอัตราการแยกเวลาแสดง/ความถี่ของออสซิลเลเตอร์, B3h) สําหรับการอธิบายรายละเอียด
คุณสมบัติไฟฟ้าออปติก
ข้อมูลทั้งหมดในด้านล่างพัฒนาจากสภาพ (Ta = 22±3°C, 60±10%RH)

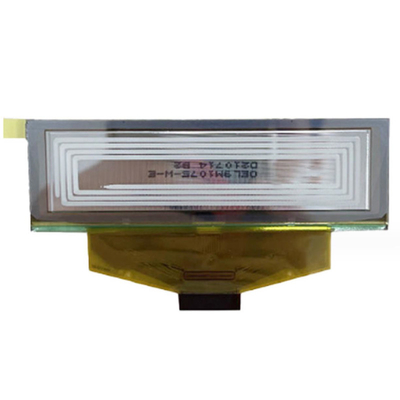

UG-5664ASWEF01 3.12" นิ้ว 256x64 พิกเซล ความละเอียด COF OLED display กับ SSD1322 Parallel SPI IIinterface ภาพสินค้า
SAEF Technology เป็นผู้จัดจําหน่ายโมดูล OLED เป็นมืออาชีพ
เราให้บริการหลายรูปแบบแบบแบบมาตรฐานของ OLED matrix passive (PMOLED) / OLED dot matrix display และการออกแบบตามต้องการ โมดูล OLED ตัวอักษร, โมดูล OLED กราฟฟิก และแพนล์ OLED displayโครงสร้างเครื่องกลประกอบด้วย ชิปบนเครื่อง (COB), ชิปบนกระจก (COG) และ TAB (Tape Automated Bonded) ประเภท ลูกค้าสามารถปรับปรุงการใช้งานจาก STN LCD เป็น OLED ง่ายๆ โมดูล SAEF OLED มีข้อดีสําคัญทั้งหมด:
· เวลาตอบสนองที่เร็วขึ้น ณ +25 °C 10 μsec
· มุมมองไม่จํากัด ราคาสูงสุด 175 องศา
· หนา ครับ ไม่จําเป็นต้องมีแสงเบื้องหลัง
· ความสว่างสูง
· อัตราความแตกต่างสูง000ราคา:
· อุณหภูมิการทํางานที่กว้างขวาง -40 °C ~ 80 °C
· การใช้พลังงานที่ต่ํากว่า
จอ OLED กราฟิกของ SAEF Technology มีให้เลือกในสามโครงสร้างทางกล ได้แก่ เทคโนโลยี COB, COG และ TAB passive matrixความละเอียด OLED โมโนครอมแบบกราฟิกที่มีใน 50x16 OLED display, 64x128 OLED, 100x16 OLED, 100x32 กราฟฟิก OLED, 200x16 กราฟฟิก OLED, OLED 128x32, OLED จอ 128x64, OLED 128x128, และ 256x64 OLED จอจอ OLED กราฟฟิกในสายการผลิต SAEF มีตัวควบคุมบนเครื่องและอินเตอร์เฟซรวมถึง, ซีเรียล, และ I2C OLED, SPI OLED โมดูลจอ OLED เหล่านี้มีการขับเคลื่อนแรงดันของ 3V, หรือ 5V ขึ้นอยู่กับความละเอียด / สี
SAEF ให้บริการโหมดจอ OLED ในขนาดตั้งแต่ 0.42 "ถึง 5.5" OLED เช่น 0.42" micro OLED Display, 0.49" OLED Display, 0.5" OLED Display, 0.54" OLED Display, 0.66" mini OLED Display,0.69" OLED, 0.77" OLED Display, 0.87" OLED Display module 0.91" OLED Display, 0.95" OLED, 0.96" OLED Display, 1.5" OLED Display, 2" OLED, 2.4" OLED, 2.7" OLED Display, 3.12" OLED Display, 5.หน้าจอ OLED ขนาด 5 นิ้ว, และการออกแบบแบบจําเพาะ
