รายละเอียดสินค้า:
|
| สินค้า: | OLED แบบพาสซีฟขนาด 3.12 นิ้ว | การแก้ไข: | ความละเอียด 256x64 พิกเซล |
|---|---|---|---|
| โหมดการแสดงผล: | เมทริกซ์แบบพาสซีฟ | อินเตอร์เฟซ: | ขนาน, SPI เป็นตัวเลือก |
| แสดงสี: | ขาวเหลือง | เลนส์: | มุมมองทั้งหมด |
| ภาพลักษณะ ดิม: | 88.00 (W) x27.80 (H) | พื้นที่ทํางาน: | 76.78 (W) x 19.18 (H) |
| สนามพิกเซล: | 0.30 (W) x 0.30 (H) | อุณหภูมิในการทำงาน: | -40°C ถึง +80°C |
| อุณหภูมิในการจัดเก็บ: | -40°C ถึง +85°C | ไอซีไดร์เวอร์: | SSD1322 |
| แรงดันไฟฟ้า: | 2.4 - 3.5V | หมายเลขพิน: | 30 พิน |
| การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS | ประเภทแพ็คเกจ IC: | คอฟ |
| ประเภทการเชื่อมต่อโมดูล: | ZIF | หน้าที่: | 1/64 |
| เน้น: | โมดูลจอ OLED 256*64 จุด,โมดูลจอ OLED ภายใน,3.12 โมดูลจอ OLED |
||
3โมดูลจอ OLED ขนาด.12 นิ้ว ขนาด 3.12 นิ้ว ขนาด 256 * 64 จุด
ไดโอเดสออกแสงอินทรีย์ (OLED) เป็นเทคโนโลยีรุ่นใหม่, ภาพที่สว่างและชัดเจนกว่ากับความเร็วการตอบสนองที่เคลื่อนไหวมากขึ้น.SFOS312YZ-7091AN จอ OLED ผลิตจาก 256 x 64 จุดสีเดียวโมดูล OLED นี้มีน้ําหนักเบา แรงงานต่ําและเล็ก มีอินเตอร์เฟสที่แตกต่างกันเป็นตัวเลือก; มันเป็น SPI ปกติ, อินเตอร์เฟส Parallel และ I2C
ขนาดของพื้นที่ที่ใช้งานคือ 3.12 ′′ ตกฉากกับขนาดโมดูล 88.00 (W) x 27.80 (H) mm, ขนาดพื้นที่ที่ใช้งาน 76.78 (W) x 19.18 (H) mm.จอ OLED ขนาด 12 นิ้ว มี IC SSD1322 และมีความแตกต่างสูง,000 : 1. ความตึงเครียดการจําหน่ายตัวกฎหมายตั้งแต่ 2.4V-2.6V, ค่าเฉพาะอย่างยิ่งคือ 2.5V.เครื่องมืออุตสาหกรรม, อัตโนมัติ, ระบบแสดงเสียง / ภาพ, เครื่องใช้ดูแลตัวเอง, สินค้าครัวเรือน, จอแสดงผลรถยนต์, จอแสดงข้อมูลแบบไดนามิก เป็นต้น
ลักษณะ
| สินค้า: | 3.12 นิ้ว OLED อ่อนแอ | การแก้ไข: | ความละเอียด 256x64 พิกเซล |
|---|---|---|---|
| โหมดการแสดง: | แมทริกซ์แบบปาสิฟ | อินเตอร์เฟซ: | คู่เคียง SPI ไม่จําเป็น |
| สีแสดง: | ขาว เหลือง | ออตติกส์: | มุมมองทั้งหมด |
| รูปแบบ Dim: | 88.00 (W) X27.80 (H) | พื้นที่ทํางาน: | 76.78 (W) X 19.18 (H) |
| พิกเซลปิตช์: | 0.30 (W) X 0.30 (H) | อุณหภูมิการทํางาน | -40°C ถึง +80°C |
| ความร้อนในการเก็บ: | -40°C ถึง +85°C | ไดรเวอร์ IC: | SSD1322 |
| ความดันไฟฟ้า: | 2.4 - 3.5 วอลต์ | หมายเลขปิน: | 30 ปิน |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS | ประเภท Package IC: | COF |
| ประเภทการเชื่อมต่อโมดูล: | ZIF | หน้าที่: | 1/64 |
3.12 นิ้ว 256x64 พิกเซล COF OLED Display การวาดภาพ
อัตราการเรตติ้งสูงสุด
| ปริมาตร | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
|
โลเตชั่นไฟฟ้า |
VDD | - 05 | 2.75 | V |
| VCC | - 05 | 21 | V | |
| VDDIO | - 05 | VCI | V | |
| VCI | - 03 | 4 | V | |
| อุณหภูมิการทํางาน | TOP | - 40 | 85 | .C |
| อุณหภูมิในการเก็บ | TSTG | - 65 | 150 | .C |
| อายุการใช้งาน (100 cd/m2) | 20,000 | - | ชั่วโมง | |
| อายุการใช้งาน (90 cd/m2) | 25,000 | - | ชั่วโมง | |
| อายุการใช้งาน (80 cd/m2) | 30,000 | - | ชั่วโมง |
ลักษณะของแสง
|
|
สัญลักษณ์ | เงื่อนไข | นาที | แบบ | แม็กซ์ | หน่วย |
|
ความสว่าง (VCC ส่งจากภายนอก) |
Lbr |
หมายเหตุ 5 |
60 |
80 |
- |
cd/m2 |
| C.I.E. (ขาว) | (x) (y) | ค.ศ. 1931 | 0.250.27 | 0.29 0.31 | 0.33 0.35 | |
| ความแตกต่างของห้องมืด | CR | - | 2000:1 | - | |
|
| มุมมอง | 160 | - | - | ระดับ |
คุณลักษณะ DC
|
|
สัญลักษณ์ | เงื่อนไข | นาที | แบบ | แม็กซ์ |
หน่วย |
| โลจิกฟอร์มวอลเตจ | VDD | 2.4 | 2.5 | 2.6 | V | |
| ความดันไฟฟ้าสําหรับการทํางาน | VCI | 2.4 | 2.8 | 3.5 | V | |
| พลังงานไฟฟ้าสําหรับปิน I/O | VDDIO | 1.65 | VCI | V | ||
|
ความดันทํางานสําหรับ OLED |
VCC |
หมายเหตุ 5 |
11.5 |
12 |
12.5 |
V |
|
การนําเข้าระดับสูง |
HIV |
IOUT = 100μA, 3.3MHz |
0.8×VDDIO |
- |
VDDIO |
V |
| การเข้าระดับต่ํา | VIL | IOUT = 100μA, 3.3MHz | 0 | - | 0.2×VDDIO | V |
| ผลิตระดับสูง | VOH | IOUT = 100μA, 3.3MHz | 0.9×VDDIO | - | VDDIO | V |
| ผลิตระดับต่ํา | VOL | IOUT = 100μA, 3.3MHz | 0 | - | 0.1×VDDIO | V |
| กระแสการทํางานสําหรับ VCI | ICI | - | 95 | 120 | μA | |
| กระแสการทํางานสําหรับ VCC | ICC |
หมายเหตุ 6 |
- |
34.5 |
40 |
mA |
| ปัจจุบันโหมดนอนสําหรับ VDD | IDD นอน | หมายเหตุ 8 | - | 1 | 10 | μA |
| ปัจจุบันโหมดนอนสําหรับ VDDIO | IDDIO นอน | หมายเหตุ 8 | 1 | 10 | ||
|
ปัจจุบันโหมดนอนสําหรับ VCI |
ICI นอน | หมายเหตุ 8 | - | 2 | 50 |
μA |

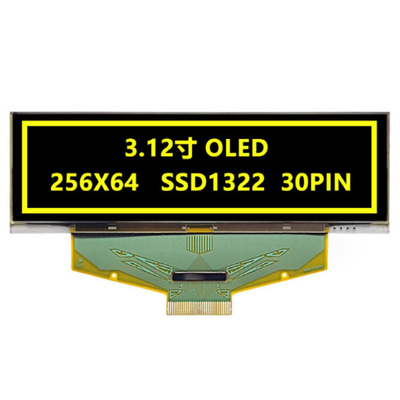

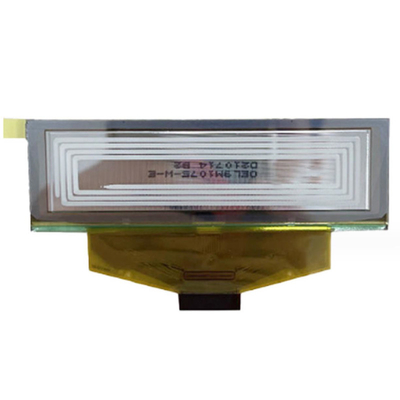

3.12" นิ้ว 256x64 พิกเซล COF OLED Display รูปภาพสินค้า
