รายละเอียดสินค้า:
|
| คำหลัก: | อินเทอร์เฟซ HDMI ขนาด 7 นิ้ว | การแก้ไข: | ความละเอียด 1024x600 จุด |
|---|---|---|---|
| อินเทอร์เฟซ CTP: | USB | ความส่องสว่างของพื้นผิว: | 1,000 ซีดี/ตร.ม |
| หน้าจอสัมผัส: | CTP (หน้าจอสัมผัสแบบ Capacitive) | ขนาดครอบแก้ว: | ปรับแต่งได้ |
| หมุด: | 19 | ดูทิศทาง: | IPS มุมมองทั้งหมด (80/80/80/80) |
| อุณหภูมิในการทำงาน: | –30℃ ถึง +75℃ | อายุการใช้งาน LED: | 40,000 ชม |
| เน้น: | จอแสดงผล PCAP HDMI TFT,โมดูลหน้าจอสัมผัสแบบ Capacitive PCAP,จอแสดงผล TFT อุตสาหกรรม ISO14000 |
||
HDMI 7 นิ้ว Display, 7 นิ้ว PCAP TFT Display
Saef Technology SFRA700H-1024600ACT-W01 แสดงผลิตสัญญาณดิจิทัล HDMI จาก PC บนจอ LCD 1024 * 600 ได้อย่างสมบูรณ์แบบ3, HDMI 1.4, HDCP 1.4, มาตรฐาน HDCP 2.2. แหล่งสัญญาณ HDMI เป็นที่เข้ากันได้กับ PC mini หลัก ๆ เช่น Raspberry Pi, BB Black, Banana Pi เป็นต้นการออกแบบนี้ถูกใช้ในส่วนใหญ่บนหน้าจอ Raspberry Pi, และยังสามารถใช้ได้ในอุปกรณ์การสัมผัสจอเล็กที่ควบคุมอุตสาหกรรม HDMI อีกด้วย เมื่อใช้เป็นจอ Raspberry Pi, มันรองรับ Raspbian, Ubuntu, WIN10 IOT และระบบอื่น ๆ, การสัมผัสเดียวเมื่อใช้เป็นหน้าจอคอมพิวเตอร์, มันรองรับ Windows 7/8/10, การสัมผัส 5 จุด, ไม่ใช้ Driver
| เวอร์ชั่น | 01 | ||
| สัญญาณสนับสนุน | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| การสัมผัส | มาตรฐาน USB | ||
| VGA | ไม่สนับสนุน | ||

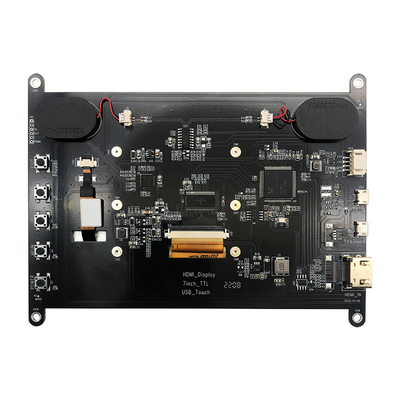

| อินเตอร์เฟซบนเมนบอร์ด | input | HDMI | ชนิด HDMI แพทช์ เพศหญิง 19Pin แพทช์ (แนวราบ) |
| USB | MICRO 5P USB หญิง B แบบ 5.9MM (แนวราบ) | ||
| อินเตอร์เฟซ earphone | NC | ||
| อินเตอร์เฟซสัมผัส | 6 ปิน | FPC-0.5-6PIN (แนวราบ) | |
| อินเตอร์เฟซการแสดง | RGB 50 ปิน | FPC-0.5-50PIN (แนวราบ) | |
| เสียง | การออกเสียง | 8Ω1.5W | 4PIN-1.25 H1.8 ที่นั่งหญิงบางมาก (แนวราบ) |
| พลังงานไฟฟ้า | ความแรงเข้า | การเข้า USB 5V ((+/- 0.5V) | |
| แสดง Vop | 3.3V | ||
| การทํางานด้วยพลังงาน | พลังงานที่แสดง | ||
| การบริโภคพลังงานในระยะรอของ Mainboard | <0.25W | ||
| เมนู OSD | เมนู (สํารอง) | ความสว่าง, ความแตกต่าง, การแก้ไขอัตโนมัติ, ขั้นตอน, ชั่วโมง, ตําแหน่งสนาม, การตั้งค่าฟังก์ชัน, การตั้งค่าใหม่, ฯลฯ | |
| ภาษา (สํารอง) | จีน อังกฤษ ฝรั่งเศส เยอรมัน อิตาลี สเปน รัสเซีย เกาหลี ญี่ปุ่น เป็นต้น | ||
| ปุ่ม (เก็บไว้) | พลังงาน เมนู ขึ้น ลง ออก | ||
การกําหนด pin ของอินเตอร์เฟซ HDMI
1 T.M.D.S DATA2+
2 T.M.D.S DATA2 ป้องกัน
3 T.M.D.S DATA2-
4 T.M.D.S DATA1+
5 T.M.D.S DATA1 ป้องกัน
6 T.M.D.S DATA1-
7 T.M.D.S DATA0+
8 T.M.D.S DATA0 ปราง
9 T.M.D.S DATA0-
10 T.M.D.S. DATA CLOCK+
11 T.M.D.S. DATA CLOCK ป้องกัน
12 T.M.D.S DATA CLOCK
13 CEC (การควบคุมอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค)
14 เก็บไว้ (ในสายเคเบิล แต่ N.C. บนอุปกรณ์)
15 SCL ((DDC)
16 SDA ((DDC)
17 สถานที่ DDC/CEC
18 +5V (การจําหน่ายพลังงาน)
19 สายสลับโซนร้อน
ปานิลสัมผัส การนิยาม Pin
1 VDD
2 GND
3 TP-INT
4 TP-RST
5 TP-SCL
6 TP-SDA
HDMI 7 นิ้ว Display, 7 นิ้ว PCAP TFT Displayภาพวาดสินค้า

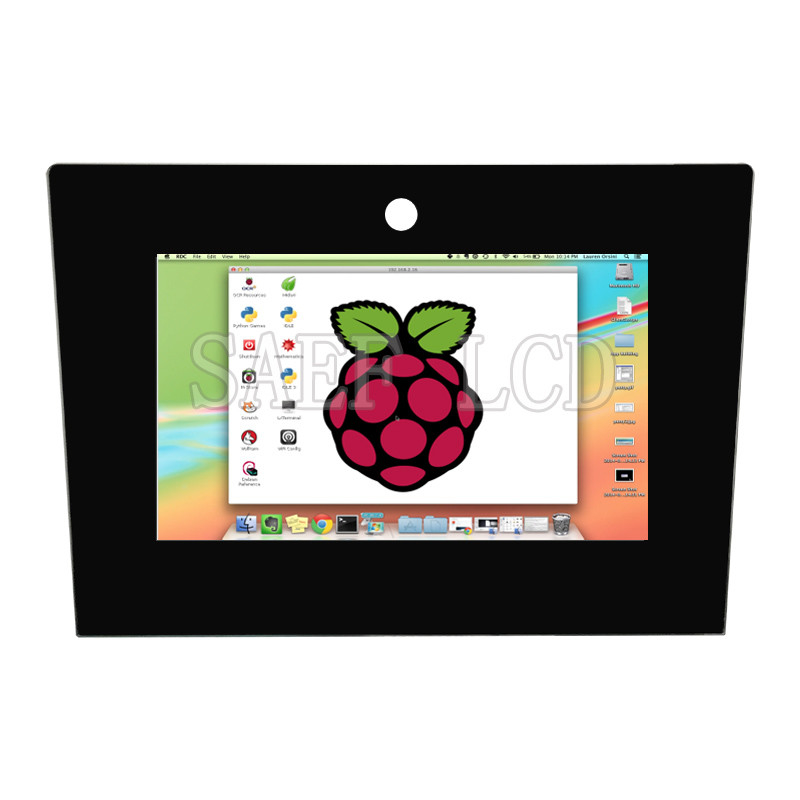

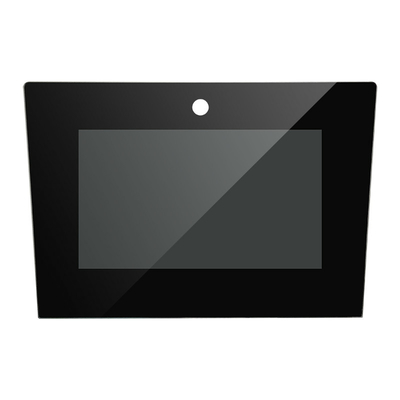

HDMI 7 นิ้ว Display, 7 นิ้ว PCAP TFT Displayภาพสินค้า
