รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | แผง E-ink 2.66" | ปณิธาน: | ความละเอียด 152x296 จุด |
|---|---|---|---|
| โหมดการแสดงผล: | Active Matrix Electrophoretic Display (AM EPD) | สี: | ดำ/ขาว/แดง |
| เลนส์: | มุมมองทั้งหมด | เค้าร่าง สลัว.: | 71.82(สูง) x 36.3(V) x 1.0(T) มม. |
| พื้นที่ใช้งาน: | 60.088(สูง) x 30.704(V) มม. | หมายเลขพิน: | 24 พิน |
| อินเตอร์เฟซ: | อินเทอร์เฟซ SPI | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
| เน้น: | RoHS E Ink Panel,แผง E Ink 2.66 นิ้ว,อินเทอร์เฟซ SPI Electronic Paper Display |
||
3 สี EPD หน้าจอ 2.66 นิ้ว,คำอธิบายการแสดงผล ESL E-ink 2.66"
เทคโนโลยี SAEF SFEPD213BWR-7018A01 เป็นแผงแสดงผลกระดาษอิเล็กทรอนิกส์ (EPD) a-Si ขนาด 2.66” ขนาด 2.66” แบบแอกทีฟแมทริกซ์ 3 สีแผงควบคุมมีความละเอียดสูง (125dpi) ที่สามารถแสดงรูปแบบที่ละเอียดได้อย่างง่ายดายเนื่องจากลักษณะความเสถียรแบบไบ-สเตเบิล แผง EPD จึงใช้พลังงานเพียงเล็กน้อยในการอัปเดตและไม่ต้องการพลังงานเพื่อรักษาภาพ
คุณสมบัติ
1. a-Si TFT active matrix Electronic Paper Display (EPD)
2. รองรับสามสี: ขาว, ดำ, แดง
3. ความละเอียด: 296 x 152
4. ใช้พลังงานต่ำมาก
5. มุมมองภาพกว้างพิเศษ - ใกล้ 180°
6. บางและเบาเป็นพิเศษ
7. อินเทอร์เฟซ SPI
8. เป็นไปตามข้อกำหนด RoHS
| รายการข้อมูลทั่วไป | สารบัญ |
| ขนาดหน้าจอ |
2.66 นิ้ว |
| โหมดการแสดงผล | Active Matrix EPD |
| ความละเอียดในการแสดงผล | 152(H)×296(V) พิกเซล |
| พื้นที่ใช้งาน | 60.088(สูง) x 30.704(V) มม. |
| Pixel Pitch | 0.203 x 0.202 (125dpi) |
| FPL (ลามิเนตระนาบด้านหน้า) | Spectra Red 2.0 |
| ขนาดเค้าร่าง | 71.82(สูง) x 36.3(V) x 1.0(T) มม. |
| น้ำหนัก | 6.2 กรัม |
| แรงดันไฟลอจิก | ปกติ 3.0V |
| อุณหภูมิในการทำงาน | 0°C ถึง +50°C |
| อุณหภูมิในการจัดเก็บ | -25°C ถึง +60°C |
| อินเตอร์เฟซ | SPI |
| การปฏิบัติตาม | เป็นไปตามข้อกำหนด REACH & RoHS |
แอปพลิเคชัน

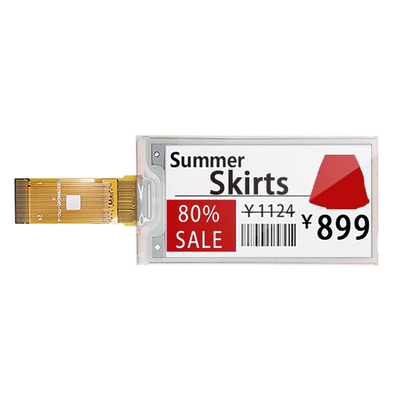

ระบบฉลากหิ้งอิเล็กทรอนิกส์
คำจำกัดความของพิน
Pin1, NC ไม่ได้เชื่อมต่อ
Pin2, GDR / O / Power MOSFET ควบคุมไดรเวอร์, พินนี้คือ N-Channel MOSFET Gate Drive Control
Pin3, RESE / I / Booster ควบคุมอินพุต พินนี้เป็นอินพุตความรู้สึกปัจจุบันสำหรับลูปควบคุม
Pin4, NC อย่าเชื่อมต่อกับพิน NC อื่น ๆ
Pin5, VSH2 / C / ตัวเก็บประจุพินนี้คือแรงดันไฟในการขับของ Positive Gate และพินพาวเวอร์ซัพพลายสำหรับ VSH2 ตัวเก็บประจุที่มีความเสถียรควรเชื่อมต่อระหว่าง VSH2 และ GND
Pin6, NC ไม่ได้เชื่อมต่อ
Pin7, NC ไม่ได้เชื่อมต่อ
Pin8, BS1 / I / VSS, พินนี้เป็นอินเทอร์เฟซการตั้งค่าแผง
Pin9, BUSY / O / Device Busy Signal, พินนี้เป็นพินเอาต์พุตสถานะไม่ว่างเมื่อ Busy is High การทำงานของชิปไม่ควรถูกขัดจังหวะ และไม่ควรส่งคำสั่ง
Pin10, RES# / I / System Reset, พินนี้เป็นรีเซ็ตสัญญาณอินพุตแอคทีฟต่ำ
Pin11, D/C# / I / พินนี้คือ Data/Command control
Pin12, CS# / I / พินนี้เป็นชิปที่เลือก
Pin13, SCL / I / อินพุตนาฬิกาการสื่อสารแบบอนุกรม
Pin14, SDA / I / อินพุต / เอาต์พุตข้อมูลการสื่อสารแบบอนุกรม
Pin15, VDDIO / P / Power สำหรับพินลอจิกอินเตอร์เฟส & I / Oควรเชื่อมต่อกับ VCI
Pin16, VCI / P / พาวเวอร์ซัพพลายสำหรับชิป
Pin17, GND / P / กราวด์
Pin18, VDDD / C / เอาต์พุตตัวควบคุมภายใน ตัวเก็บประจุควรเชื่อมต่อระหว่าง VDD และ GND
Pin19, VPP / P / พาวเวอร์ซัพพลายสำหรับการเขียนโปรแกรม OTP
Pin20, VSH / C / พินนี้เป็นแรงดันไฟขับที่เป็นบวกควรเชื่อมต่อตัวเก็บประจุที่มีความเสถียรระหว่าง VSH และ GND
Pin21, VGH / C / ตัวเก็บประจุที่มีความเสถียรควรเชื่อมต่อระหว่าง VGH และ GND
Pin22, VSL / C / พินนี้เป็นแรงดันไฟสำหรับขับแหล่งลบและพินพาวเวอร์ซัพพลายสำหรับ VCOMควรเชื่อมต่อตัวเก็บประจุที่มีความเสถียรระหว่าง VSL และ GND
Pin23, VGL / C / A ตัวเก็บประจุที่มีความเสถียรควรเชื่อมต่อระหว่าง VGL และ GND
Pin24, VCOM / C / พินนี้คือแรงดันไฟ VCOM ตัวเก็บประจุที่เสถียรควรเชื่อมต่อระหว่าง VCOM และ GND
ลำดับการทำงานทั่วไป
การเลือกอินเทอร์เฟซ MCU ในโมดูลนี้มี SPI แบบ 4 สายและ SPI 3 สายที่สามารถสื่อสารกับ MCU ได้โหมดอินเทอร์เฟซ MCU สามารถตั้งค่าได้โดยการเลือกฮาร์ดแวร์บนพิน BS1เมื่อเป็น "ต่ำ" จะเลือก SPI แบบ 4 สายเมื่อเป็น "สูง" SPI แบบ 3 สาย (9 บิต SPI) จะถูกเลือก
MCU Serial Interface (SPI 4 สาย) SPI 4 สายประกอบด้วย SCL นาฬิกาอนุกรม, SDA ข้อมูลอนุกรม, D/C#, CS#, ในโหมด SPI, D0 ทำหน้าที่เป็น SCL, D1 ทำหน้าที่เป็น SDA
MCU Serial Interface (SPI 3 สาย) อินเทอร์เฟซแบบอนุกรม 3 สายประกอบด้วย Serial SCL, Serial data SDA และ CS#ในโหมด SPI แบบ 3 สาย D0 ทำหน้าที่เป็น SCL ,D1 ทำหน้าที่เป็น SDA สามารถเชื่อมต่อพิน D/C# กับกราวด์ภายนอกได้การทำงานคล้ายกับอินเทอร์เฟซแบบอนุกรม 4 สายในขณะที่ไม่ได้ใช้พิน D/C#มีทั้งหมด 9 บิตจะถูกย้ายเข้าสู่ shift register ในทุก ๆ นาฬิกาที่เก้าตามลำดับ: D/C# bit , D/C bit, D7 to D0 bit, D/C# bit (บิตแรกของข้อมูลตามลำดับ) จะกำหนด ไบต์ข้อมูลต่อไปนี้ใน shift register ถูกเขียนไปยัง Display Data RAM(D/C# bit =1 ) หรือ command register (D/C# bit = 0 )ภายใต้โหมดซีเรียล อนุญาตเฉพาะการดำเนินการเขียนเท่านั้น
ข้อควรระวัง
(1) แผง / โมดูล EPD ผลิตจากวัสดุที่เปราะบาง เช่น แก้วและพลาสติก และอาจแตกหักหรือแตกได้หากทำตกกรุณาจัดการด้วยความระมัดระวังอย่าออกแรง เช่น การดัดหรือบิดแผง EPD
(2) แนะนำให้ประกอบหรือติดตั้งแผง EPD ในพื้นที่ทำงานที่สะอาดฝุ่นและน้ำมันอาจทำให้ไฟฟ้าลัดวงจรหรือเสื่อมสภาพ / ขีดข่วน / บุ๋มที่แผ่นฟิล์มป้องกัน
(3) อย่าใช้แรงกดกับแผง EPD เพื่อป้องกันความเสียหาย
(4) ห้ามเชื่อมต่อหรือถอดขั้วต่ออินเทอร์เฟซในขณะที่แผง EPD กำลังทำงาน
(5) โปรดใช้นิ้วประคองขอบจอขณะต่อสายเชื่อมต่อ เช่น FPC
(6) อย่าวางแผง EPD / โมดูล(7) อย่ากด FPC บนขอบกระจกหรือดึง FPC ขึ้น / ลงเป็น 90°
(8) อย่าสัมผัสขั้วต่อสายนำ FPC
(9) ห้ามสัมผัสบริเวณพันธะไอซีอาจทำให้ตะกั่ว TFT เป็นรอยหรือทำให้ฟังก์ชัน IC เสียหายได้
(10) สวมสายรัดข้อมือ (ต่อสายดิน) เมื่อใช้งานและระหว่างการประกอบอุปกรณ์เซมิคอนดักเตอร์รวมอยู่ในแผง / โมดูล EPD และควรจัดการด้วยความระมัดระวังเพื่อป้องกันการคายประจุไฟฟ้าสถิต (ESD)(อาจจำเป็นต้องใช้พัดลมไอออนในการทำงานประกอบเพื่อลดความเสี่ยง ESD)
(11) เก็บแผง EPD / โมดูลในสภาพแวดล้อมที่กำหนดและกล่องบรรจุภัณฑ์เดิมเมื่อจัดเก็บเพื่อหลีกเลี่ยงรอยขีดข่วนและรักษาประสิทธิภาพเดิม
(12) ห้ามถอดประกอบหรือประกอบแผง EPD กลับเข้าไปใหม่
(13) ใช้ผ้าแห้งนุ่มๆ ที่ไม่มีสารเคมีในการทำความสะอาดกรุณาอย่ากดแรงๆ ในการทำความสะอาด เนื่องจากพื้นผิวของแผ่นฟิล์มป้องกันจะนิ่มมากและไม่มีการเคลือบแข็งลักษณะการทำงานนี้จะทำให้บุ๋มหรือรอยขีดข่วนบนแผ่นป้องกัน
(14) โปรดระวังความชื้นเพื่อหลีกเลี่ยงการซึมเข้าไปในแผง EPD ซึ่งอาจทำให้เกิดความเสียหายระหว่างการทำงาน
(15) เป็นผลิตภัณฑ์ที่มีอุณหภูมิต่ำโปรดคำนึงถึงอุณหภูมิที่แตกต่างกันเพื่อให้เกิดน้ำค้างแข็งหรือน้ำค้างบนพื้นผิวของแผง EPDความชื้นอาจซึมเข้าสู่แผง EPD เนื่องจากน้ำค้างแข็งหรือน้ำค้างบนพื้นผิวของแผง EPD และทำให้แผง EPD เสียหาย
(16) อุณหภูมิสูง ความชื้นสูง แสงแดด หรือแสงจากหลอดฟลูออเรสเซนต์อาจทำให้ประสิทธิภาพของแผง EPD ลดลงโปรดอย่าให้แผง EPD ที่ไม่มีการป้องกันสัมผัสกับอุณหภูมิสูง ความชื้นสูง แสงแดด หรือหลอดฟลูออเรสเซนต์เป็นเวลานานโปรดเก็บแผง EPD ในสภาพแวดล้อมที่ควบคุมได้ของคลังสินค้าและบรรจุภัณฑ์เดิม: ไม่มีแสงแดด ไม่มีการควบแน่น ช่วงอุณหภูมิ 15ºC ถึง 35ºC และความชื้นตั้งแต่ 30%RH ถึง 60%RH
(17) หมึกฉลากที่ใช้สำหรับทำเครื่องหมายหมายเลขแผง ID ถูกลบอย่างง่ายดายด้วยตัวทำละลายโปรดหลีกเลี่ยงการใช้ตัวทำละลายในการทำความสะอาดแผง EPD
(18) EPD บรรจุในสุญญากาศ
(19) ก่อนได้รับการอนุมัติจาก BOE และลูกค้า ผลิตภัณฑ์และข้อมูลจำเพาะของผลิตภัณฑ์อาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบยืนยันว่าคุณได้รับมาตรฐานผลิตภัณฑ์หรือข้อกำหนดล่าสุดก่อนการออกแบบขั้นสุดท้าย การซื้อหรือการใช้งาน
(20) BOE พยายามทุกวิถีทางเพื่อให้แน่ใจว่าผลิตภัณฑ์ของตนมีคุณภาพและความน่าเชื่อถือสูงอย่างไรก็ตาม โปรดติดต่อสำนักงานขาย SAEF ก่อนใช้ผลิตภัณฑ์ในแอปพลิเคชันที่ต้องการคุณภาพและความน่าเชื่อถือสูงเป็นพิเศษ หรือในกรณีที่ความล้มเหลวหรือการทำงานผิดพลาดอาจคุกคามชีวิตมนุษย์โดยตรงหรือทำให้เกิดความเสี่ยงต่อการบาดเจ็บทางร่างกาย เช่น การบินและอวกาศ วิชาการบิน พลังงานนิวเคลียร์ การควบคุมการเผาไหม้ การคมนาคมขนส่ง การจราจร อุปกรณ์ความปลอดภัย หรืออุปกรณ์ทางการแพทย์เพื่อการช่วยชีวิต
(21) ออกแบบแอปพลิเคชันของคุณเพื่อให้ใช้ผลิตภัณฑ์ภายในช่วงที่ BOE รับรองโดยเฉพาะอย่างยิ่งสำหรับพิกัดสูงสุด ช่วงแรงดันไฟฟ้าในการทำงาน ลักษณะการแผ่รังสีความร้อน สภาวะการติดตั้ง และคุณลักษณะอื่นๆBOE ไม่รับผิดชอบต่อความล้มเหลวหรือความเสียหายเมื่อใช้เกินขอบเขตที่รับประกันแม้จะอยู่ในขอบเขตที่รับประกัน ให้พิจารณาอัตราความล้มเหลวที่คาดการณ์ได้ตามปกติหรือโหมดความล้มเหลวในอุปกรณ์เซมิคอนดักเตอร์ และใช้มาตรการที่เป็นระบบ เช่น ตู้นิรภัยล้มเหลว เพื่อให้อุปกรณ์ที่รวมผลิตภัณฑ์ BOE ไม่ก่อให้เกิดการบาดเจ็บทางร่างกาย ไฟไหม้ หรือความเสียหายที่เป็นผลสืบเนื่องอื่นๆ อันเนื่องมาจากการทำงานของ BOE ผลิตภัณฑ์.
(22) ผลิตภัณฑ์นี้ไม่ได้ออกแบบมาให้ต้านทานรังสี
3 สี EPD หน้าจอ 2.66 นิ้ว,2.66" E-ink ESL Displayการวาดภาพ

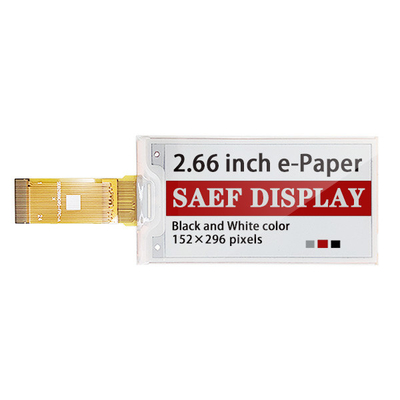

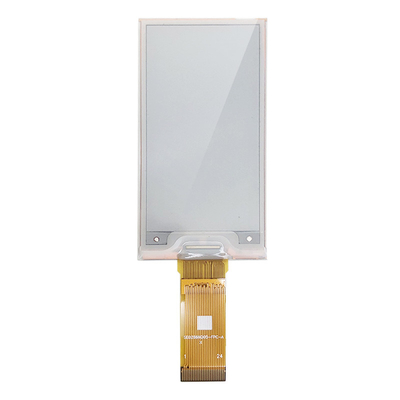

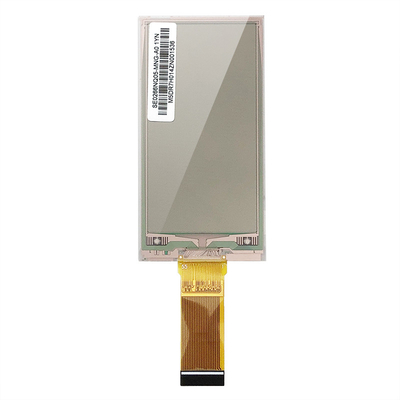

3 สี EPD หน้าจอ 2.66 นิ้ว,2.66" E-ink ESL Displayภาพสินค้า
