รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | วงกลม TFT LCD 4 นิ้ว | อินเตอร์เฟซ: | MIPI (ปรับแต่งได้) |
|---|---|---|---|
| หน้าจอสัมผัส: | ด้วย CTP Optional | กำลังดูทิศทาง: | ไอพีเอส (80/80/80/80) |
| หมายเลขพิน: | 30 พิน | ขนาดโมดูล: | 105.3x109.61x2.3 มม. |
| พื้นที่ใช้งาน: | เส้นผ่านศูนย์กลาง 101.92 มม. | ความสว่างของพื้นผิว: | 500-1000 cd/m2 (นิต) |
| อุณหภูมิในการทำงาน: | -30℃ ถึง +85℃ | อายุการใช้งาน LED: | 40,000 ชั่วโมง |
| เน้น: | จอแสดงผล LCD รอบจุด 720x720,จอแสดงผล LCD รอบ TFT,อินเทอร์เฟซ MIPI จอ LCD แบบวงกลม |
||
4 นิ้ว Round TFT LCD, Circular TFT LCD 4" รายละเอียดสินค้า
Saef Tech SF-TO400XC-8996A-N เป็นจอแสดงผล TFT LCD เกรดยานยนต์ที่ใช้กันอย่างแพร่หลายสำหรับแดชบอร์ดในรถยนต์ขนาดเส้นทแยงมุมของมันคือ 4 นิ้วที่มีความละเอียดในการแสดงผล 720x720 พิกเซลรองรับอินเทอร์เฟซ MIPI และแรงดันไฟฟ้า (Vdd) ตั้งแต่ 2.6V ถึง 3.6V ทั่วไป 2.8V
SF-TO400XC-8996A-N โมดูล TFT LCD เป็นโหมดวงกลมที่มีความสว่าง 500-1000 นิต (ค่าปกติ)โมดูลนี้ยังมีให้สำหรับ PCAP (Projected Capacitive Touch Screen) ซึ่งเป็นอุปกรณ์เสริมสามารถทำงานได้ที่อุณหภูมิตั้งแต่ -30 ℃ ถึง +85 ℃;
| รายการข้อมูลทั่วไป | สารบัญ |
| ขนาดจอ LCD (แนวทแยง) | 4 นิ้ว รอบ TFT |
| โครงสร้างโมดูล | จอแสดงผล TFT |
| ประเภทจอ LCD | TFT/ส่งสัญญาณ |
| โหมดแสดงผล LCD | ปกติสีดำ |
| ทิศทางการรับชมที่แนะนำ | IPS ทุกมุมมอง |
| ขนาดโมดูล (กว้าง x สูง x สูง) | 105.3x109.61x2.3 มม. |
| พื้นที่ใช้งาน (กว้าง×สูง) | เส้นผ่านศูนย์กลาง 101.92 มม. |
| จำนวนพิกเซล (ความละเอียด) | 720RGB×720 พิกเซล |
| โมดูลอินเทอร์เฟซ Type | อินเทอร์เฟซ MIPI |
| อุณหภูมิในการทำงาน | -30℃ ถึง +85℃ |
| ความสว่างของพื้นผิว | 1,000 cd/m2 |
| ตัวเลขสี | 16.7M |
| ประเภทแบ็คไลท์ | LED สีขาว |
คำจำกัดความของพิน
Pin1, LED A LED ANODE
Pin2, LED K1 LED CATHODE
Pin3, LED K2 LED CATHODE
Pin4, แหล่งจ่ายไฟ VCI
Pin5, แหล่งจ่ายไฟ IOVCC
Pin6, RESET รีเซ็ตสัญญาณ , Active Low
Pin7, TE เอฟเฟกต์การฉีกขาด
Pin8, PWM ควบคุมแสงไฟ LCD PWM
Pin9, GND กราวด์
Pin10, D0P MIPI DSI คู่ข้อมูลส่วนต่าง (เลนข้อมูล 0)
Pin11, D0N MIPI DSI คู่ข้อมูลส่วนต่าง (เลนข้อมูล 0)
Pin12, GND กราวด์
Pin13, D1P MIPI DSI คู่ข้อมูลส่วนต่าง (เลนข้อมูล 1)
Pin14, D1N MIPI DSI คู่ข้อมูลส่วนต่าง (เลนข้อมูล 1)
Pin15, GND กราวด์
Pin16, CLKP MIPI DSI นาฬิกาดิฟเฟอเรนเชียลคู่
Pin17, CLKN MIPI DSI นาฬิกาดิฟเฟอเรนเชียลคู่
Pin18, GND กราวด์
Pin19, D2P MIPI DSI คู่ข้อมูลส่วนต่าง (เลนข้อมูล 2)
Pin20, D2N MIPI DSI คู่ข้อมูลส่วนต่าง (เลนข้อมูล 2)
Pin21, GND กราวด์
Pin22, D3P MIPI DSI คู่ข้อมูลส่วนต่าง (เลนข้อมูล 3)
Pin23, D3N MIPI DSI คู่ข้อมูลส่วนต่าง (เลนข้อมูล 3)
Pin24, GND กราวด์
Pin25, TP_INT แตะขัดจังหวะ
Pin26, TP_SDA แตะสัญญาณข้อมูล IIC
Pin27, TP_SCL สัมผัสสัญญาณนาฬิกา IIC
Pin28, TP_RESET แตะรีเซ็ตสัญญาณ
Pin29, TP_VCI แหล่งจ่ายไฟแบบสัมผัส
Pin30, TP_IOVCC ใช้ 1.8V หรือ 3.3V, ต้องเหมือนกับแรงดันไฟฟ้า Touch IIC I/O ของผู้ใช้
4 นิ้ว Round TFT LCD, Circular TFT LCD 4" Product Drawing

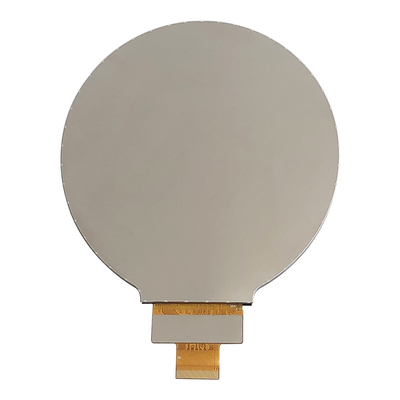

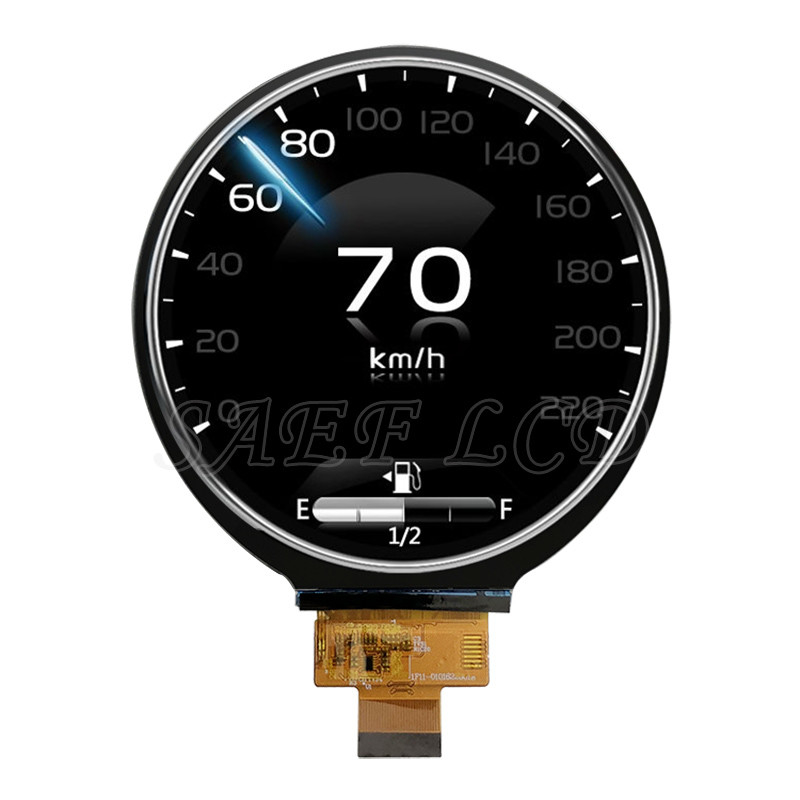

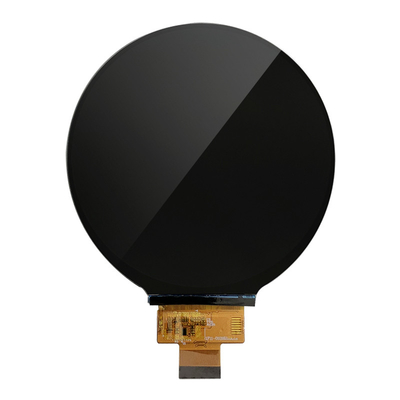

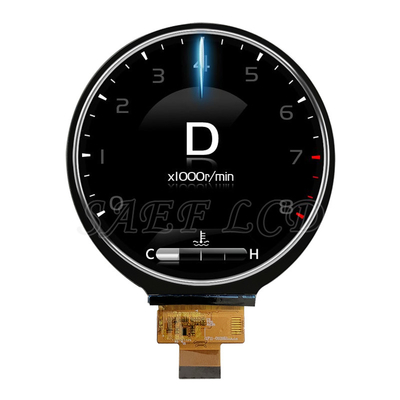

4 นิ้ว Round TFT LCD, Circular TFT LCD 4" Product Image
