รายละเอียดสินค้า:
|
| คีย์เวิร์ด: | แบบแท่ง LCD 3.9 นิ้ว RGB | หน้าจอสัมผัส: | พร้อมแผงสัมผัสแบบ capacitive CTP |
|---|---|---|---|
| ปณิธาน: | 480x128 | อินเตอร์เฟซ: | RGB |
| ความสว่างของพื้นผิว: | 500 cd/m2 (นิต) | พิน: | 40 พิน |
| กำลังดูทิศทาง: | 12:00 | การเชื่อมต่อ: | ประเภทตัวเชื่อมต่อ ZIF / ปลั๊ก |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
| เน้น: | โมดูล TFT LCD ชนิดแท่ง,โมดูล TFT LCD 3.9 นิ้ว,480x128 ชนิดแท่ง TFT LCD |
||
แนวนอน 3.9 นิ้ว 480*128 จอแสดงผล TFT,TFT LCDRGB 3.9 นิ้ว
คุณสมบัติของสินค้า:
1. SF-TO390YH-8960A-CT โมดูล TFT LCD เป็น 3.9 นิ้วแนวทแยง 480xRGBx128 แถบสีเต็มรูปแบบประเภทโมดูล TFT ..
2. โมดูลนี้รองรับอินเทอร์เฟซ RGB 24 บิตมีขนาดโมดูล 105.5x40.64x5.28 มม. และขนาดแอ็คทีฟ 95.04x25.34 มม.
3. SF-TO390YH-8960A-CT ถูกรวมเข้ากับคอนโทรลเลอร์ ST7282A บนโมดูล และแรงดันไฟจ่ายลอจิกมีตั้งแต่ 2.6V ถึง 3.3Vโมดูลนี้มีความสว่างพื้นผิว 500cd/m2 (nits) โมดูลจอแสดงผล LCD นี้สามารถทำงานได้ที่อุณหภูมิตั้งแต่ – 20 ℃ถึง +70℃.
4. 3.9 "TFT LCD สามารถออกแบบเองได้ด้วยหน้าจอสัมผัสแบบ Resistive และหน้าจอสัมผัสแบบ capacitive
| รายการข้อมูลทั่วไป | สารบัญ |
| ขนาดจอ LCD (แนวทแยง) | 3.9 นิ้ว TN |
| โครงสร้างโมดูล | จอแสดงผล TFT + PCAP |
| ประเภทจอ LCD | TFT/ส่งสัญญาณ |
| โหมดแสดงผล LCD | ปกติสีดำ |
| ทิศทางการรับชมที่แนะนำ | 12 นาฬิกา |
| ขนาดโมดูล (กว้าง x สูง x สูง) | 105.5x40.64x5.28 มม. |
| พื้นที่ใช้งาน (กว้าง×สูง) | 95.04×25.34 มม. |
| จำนวนพิกเซล (ความละเอียด) | 480RGB×128 พิกเซล |
| ระยะพิทช์พิกเซล (กว้าง×สูง) | 0.135×0.135 มม. |
| โมดูลอินเทอร์เฟซ Type | อินเทอร์เฟซ RGB 24 บิต |
| IC ไดรเวอร์ | ST7282A |
| ตัวเลขสี | 16.7M |
| ประเภทแบ็คไลท์ | LED สีขาว |
ข้อดีของผลิตภัณฑ์:
1. อัตราส่วนกว้างยาวของจอภาพ TFT LCD ในตลาดคือ 4:3 หรือ 16:9แต่สำหรับบางแอพพลิเคชั่น รูปร่างแบบแท่งของจอแสดงผลจะดีกว่าเมนสตรีม 4:3 หรือ 16:9 ในปัจจุบันมากในการแสดงข้อมูลที่ต้องการ
2. เรามีขนาดต่างๆ Bar Type TFT (Stretched Bar LCD Display) รวมทั้งขนาด 3.9 นิ้ว 4.6 นิ้วและ 5.2 นิ้วเพื่อตอบสนองความต้องการของลูกค้าโดยเฉพาะสำหรับงานอุตสาหกรรม
3.เราพัฒนาโซลูชันอนุพันธ์เพิ่มเติมจาก TFT แบบแท่งเหล่านี้ดังนี้: 1- ด้วยตัวเลือกรุ่นเฟรมที่มีรูสกรู2- ด้วยตัวเลือกแผงสัมผัสแบบ Capacitive หรือตัวเลือกแผงสัมผัสแบบ Resistive3- ตัวเลือกเวอร์ชันความสว่างสูง
4.ประสิทธิภาพการแสดงผลที่ยอดเยี่ยมของสีพื้นหลัง ความสว่าง มุมมอง และความเข้ม ฯลฯ
5. อุณหภูมิกว้างด้านบนของ -20℃ถึง +70℃และคุณภาพสูงสำหรับงานอุตสาหกรรม
6. โซลูชันการแข่งขันด้านราคาที่มีคุณภาพดีในหมู่อุตสาหกรรม LCD ชนิดเดียวกัน
7.ติดตั้งง่ายและบำรุงรักษาง่าย
การใช้งาน:
โมดูล LCD นี้สามารถใช้ในระบบฝังตัว อุปกรณ์อุตสาหกรรม ระบบรักษาความปลอดภัย และอุปกรณ์พกพาที่ต้องการการแสดงผลคุณภาพสูงและมีสีสันจอแสดงผล SAEF Bar Type TFT-LCD เหมาะอย่างยิ่งสำหรับอุปกรณ์อุตสาหกรรม แอพพลิเคชั่นยานยนต์ ระบบเซิร์ฟเวอร์ ระบบ POS การแสดงข้อมูลแบบไดนามิก และการแสดงโฆษณา
แนวนอน 3.9 นิ้ว 480*128 จอแสดงผล TFT,TFT LCDภาพวาดผลิตภัณฑ์ RGB 3.9 นิ้ว

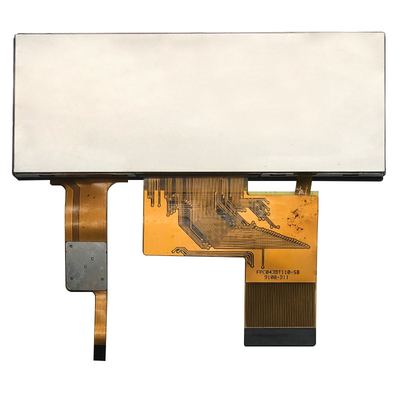

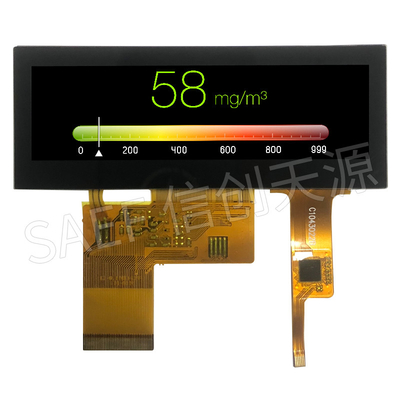

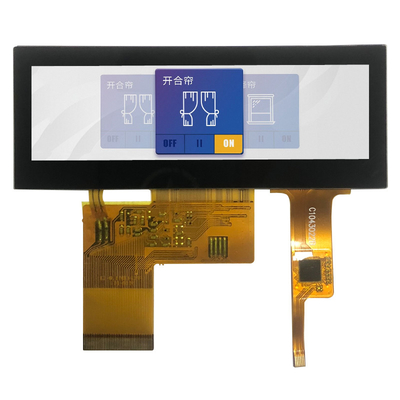

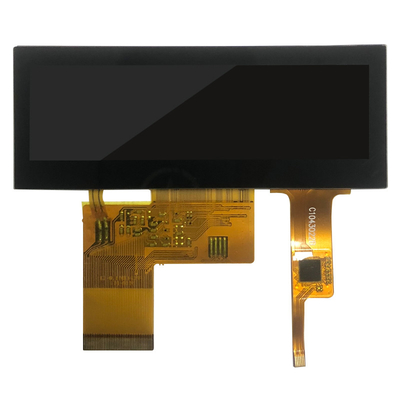

แนวนอน 3.9 นิ้ว 480*128 จอแสดงผล TFT,TFT LCDภาพสินค้า RGB 3.9 นิ้ว
ช่องเสียบอินพุต/เอาต์พุต
Pin1, VBL- แคโทด LED แบ็คไลท์
Pin2, VBL+ แอโนด LED แบ็คไลท์
Pin3, กราวด์ระบบ GND
Pin4, VCC Power supply สำหรับการทำงานแบบลอจิก
Pin5~12, R0~R7 บัสข้อมูล
Pin13~20, G0~G7 บัสข้อมูล
Pin21~28, B0~B7 บัสข้อมูล
Pin29, พื้นระบบ GND
Pin30, สัญญาณนาฬิกา CLK Pixel
Pin31, DISP แสดงการเปิด/ปิดการควบคุม
Pin32, สัญญาณซิงค์แนวนอน HSYNC
Pin33, สัญญาณ VSYNC Vertical Sync
Pin34, เปิดใช้งานข้อมูล DEN หมายเหตุ: ดึงภายในอ่อนแอต่ำ
Pin35, NC ไม่มีการเชื่อมต่อ
Pin36, พื้นระบบ GND
Pin37, XR(NC) สัญญาณด้านขวาของ TP
Pin38, YD(NC) สัญญาณขาลงของ TP
Pin39, XL(NC) สัญญาณด้านซ้ายของ TP
Pin40, YU(NC) สัญญาณขาขึ้นของ TP
คำสำคัญที่ใช้ค้นหา: tft 3.9",3.9จอ LCD,3.9"จอ LCD,3.9นิ้วtftlcd, tftlcd3.9,3.9จอแสดงผล tft,3.9" จอแสดงผล tft,3.9จอแสดงผล tft นิ้ว, จอแสดงผล tft3.9นิ้ว, จอแสดงผลtft3.9",3.9จอแสดงผล tft lcd นิ้ว, ชนิดแท่ง TFT 3.9 นิ้ว,ชนิดแท่ง TFT 3.9", ชนิดแท่ง TFT 3.9 นิ้ว, จอแสดงผลแบบแท่ง 3.9"แถบยืดประเภท TFT 3.9", แถบยืดประเภท TFT 3.9 นิ้ว, จอแสดงผลประเภทแถบยืด 3.9"
