รายละเอียดสินค้า:
|
| คำหลัก: | จอแสดงผล TFT อุตสาหกรรมขนาด 7 นิ้ว | การแก้ไข: | 1024x600 จุด |
|---|---|---|---|
| อินเตอร์เฟซทีเอฟแอลซีดี: | RGB | ความส่องสว่างของพื้นผิว: | 300 cd/m2 - 1000 cd/m2 ไม่จําเป็น |
| หน้าจอสัมผัส: | CTP (หน้าจอสัมผัสแบบ Capacitive) | อินเทอร์เฟซ CTP: | อินเตอร์เฟส I2C |
| หมุด: | 50 | มิติเค้าร่าง: | 164.7x99.7x4.43 มม |
| พื้นที่ใช้งาน: | 154.21x85.92 มม | อุณหภูมิในการทำงาน: | -20℃ ถึง +70℃ |
| ดูทิศทาง: | IPS มุมมองทั้งหมด (80/80/80/80) | อายุการใช้งาน LED: | 40,000 ชม |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | รอบคอบกับ Rohs & Reach |
| เน้น: | จอแสดงผล TFT อุตสาหกรรมอินเทอร์เฟซ I2C,จอแสดงผล TFT อุตสาหกรรม RGB 24 บิต,จอแสดงผล TFT LCD 1000cd / m2 |
||
7 นิ้ว TFT Display ขนาดอุตสาหกรรม 1024X600 จุด อินเตอร์เฟซ RGB กับ CTP การแนะนําสินค้า
SAEF Technology SF-TC700B-8619A-CT6 จอ TFT เกรดอุตสาหกรรม เป็นจอ LCD TFT มุมชมเต็มแบบ IPS ขนาด 7 ′′ มีความละเอียด 1024x600 พิกเซล มีจอสัมผัสจุลภาพ (Capacitive Touch Screen ((CTP)และ szie ของกล่องปกปิดเป็น customizable. โมดูล LCD นี้มีมิติลักษณะ 164.7x99.7x4.43 มม และมิติ AA 154.21x85.92 มม. อินเตอร์เฟส LCM เป็นอินเตอร์เฟส RGB 24 บิต, 50 ปิน. อินเตอร์เฟส CTP คือ I2C.
หน้าจอสัมผัส SF-TC700B-8619A-CT6 มีความสว่างพื้นผิว 300cd / m2 (nits) สามารถออกแบบให้เป็น 1000cd / m2 (nits) ได้โมดูล LCD TFT 7 ช่องนี้ถูกใช้อย่างแพร่หลายในอุปกรณ์วัด, อุปกรณ์การแพทย์, อัตโนมัติบ้าน, ระบบความปลอดภัยการเข้า, ราคาตราซุปเปอร์มาร์เก็ต, และอุปกรณ์ครัวเรือน, อุปกรณ์ GPS เป็นต้น
ลักษณะ
| คําสําคัญ: | หน้าจอ TFT อุตสาหกรรม 7 นิ้ว |
| การแก้ไข: | 1024x600 จุด |
| อินเตอร์เฟซ TFT LCD: | RGB |
| หน้าจอสัมผัส: | CTP ((จอสัมผัสขนาดจุ) |
| ปิ้น: | 50 |
| ความสว่างของพื้นผิว: | 300 Cd/m2 - 1000 Cd/m2 ไม่จําเป็น |
| อินเตอร์เฟซ CTP: | อินเตอร์เฟซ I2C |
| มิติการออกแบบ: | 164.7x99.7x4.43 มม. |
| พื้นที่ทํางาน: | 154.21x85.92 มม. |
| ทิศทางการดู: | IPS มุมมองทั้งหมด ((80/80/80/80) |
| ระยะเวลาการทํางาน: | -20°C ถึง +70°C |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 |
| การปฏิบัติตาม: | รอบคอบกับ Rohs & Reach |
หน้าจอ TFT ขนาดอุตสาหกรรม 7 นิ้ว 1024X600 จุด อินเตอร์เฟซ RGB กับภาพวาดสินค้า CTP
การนิยาม Pin
| หมายเลขปิน | สัญลักษณ์ | คําอธิบาย |
| 1 | LED+ | พลังงานสําหรับ LED Backlighter (Anode) |
| 2 | LED+ | พลังงานสําหรับ LED Backlighter (Anode) |
| 3 | LED | พลังงานสําหรับแสงเบื้องหลัง LED (แคโทด) |
| 4 | LED | พลังงานสําหรับแสงเบื้องหลัง LED (แคโทด) |
| 5 | GND | ดิน(0V) |
| 6 | VCOM | ความตึงเครียดการให้บริการต่ออิเล็กทรอนด์ทั่วไปของแผ่น TFT |
| 7 | DVDD | พลังงานสําหรับวงจรดิจิตอลและแอนาล็อก |
| 8 | MODE | การเลือกโหมด DE/SYNC MODE=0:SYNC Mode; MODE=1:DE Mode |
| 9 | DE | การใส่ข้อมูลเปิดให้ใช้ในโหมด TTL |
| 10 | VS | การเข้า Sync แบบตั้ง |
| 11 | HS | การเข้า Sync ทิศทาง |
| 12 ~ 19 | B7 ~ B0 | ข้อมูลสีฟ้า |
| 20 ~ 27 | G7 ~ G0 | ข้อมูลสีเขียว |
| 28 ~ 35 | R7 ~ R0 | ข้อมูลสีแดง |
| 36 | GND | ดิน(0V) |
| 37 | DCLK | การเข้าเวลา RGB แบบคู่ |
| 38 | GND | ดิน(0V) |
| 39 | L/R | เลือกซ้าย / ขวา |
| 40 | U/D | การตั้งค่าการสแกน Gate Driver ขึ้น/ล่าง |
| 41 | VGH | ประตู ON Voltage |
| 42 | VGL | ประตู OFF Voltage |
| 43 | AVDD | พลังงานสําหรับวงจรแบบแอนลาจ |
| 44 | กําหนดใหม่ | พินรีเซ็ตโลก |
| 45 | NC | ไม่มีการเชื่อมต่อ |
| 46 | VCOM | ความตึงเครียดการให้บริการต่ออิเล็กทรอนด์ทั่วไปของแผ่น TFT |
| 47 | DITHB | เปิด / ปิดฟังก์ชัน Dithering |
| 48 | GDN | ดิน(0V) |
| 49 | NC | ไม่มีการเชื่อมต่อ |
| 50 | NC | ไม่มีการเชื่อมต่อ |

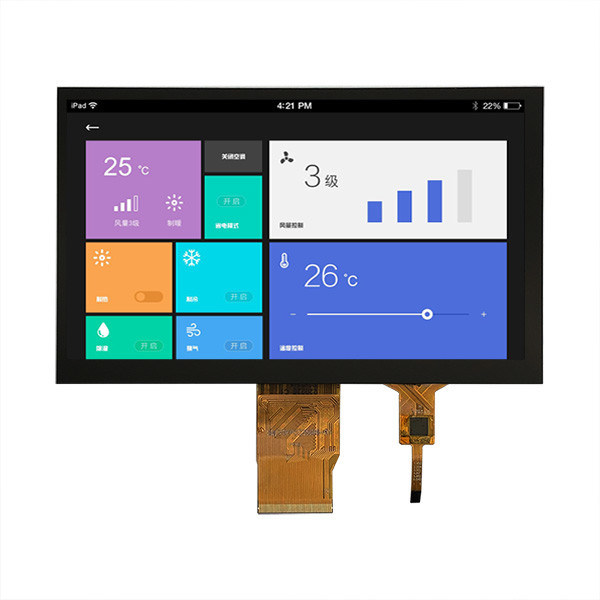

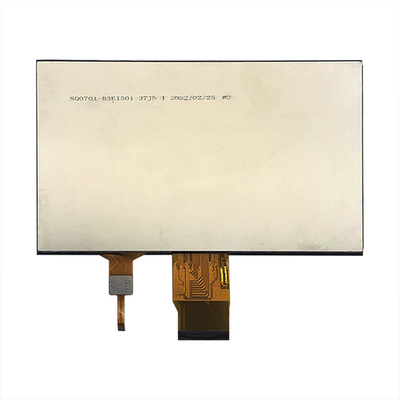

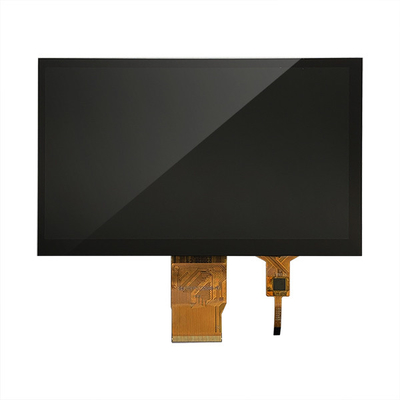

หน้าจอ TFT ขนาดอุตสาหกรรม 7 นิ้ว 1024X600 จุด อินเตอร์เฟซ RGB กับภาพสินค้า CTP
TFT LCD Display Module ผู้ผลิต - มีสินค้ามาตรฐาน TFT มากกว่า 300 รายการ
SAEF Technology เป็นผู้ผลิตจอ LCD TFT ที่นําร่องโลกที่ตั้งอยู่ที่จีน SAEF ให้บริการสินค้าขนาดใหญ่ของโมดูลจอ TFT ขนาดเล็กและกลางในขนาดตั้งแต่ 0.96 "1.28 นิ้ว77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25",27" และ 28" TFT (ขนาดฉากของพื้นที่ทํางาน) และอื่น ๆมีมากกว่า 300 แบบมาตรฐาน TFT ที่ระบุในเว็บไซต์นี้; นอกจากนี้เกือบแต่ละรายการก็ยอมรับที่จะนํามาจากรายการมาตรฐานเพื่อตอบสนองความต้องการของลูกค้า
จอ TFT SAEF มีคุณสมบัติตามมาตรฐานอุตสาหกรรมรวมถึงโมดูล TFT-LCD มาตรฐาน, IPS TFT, TFT LCD ความสว่างสูง (จอที่อ่านแสงอาทิตย์), แผ่น TFT กับบอร์ดควบคุมประเภทสตาร์ TFT, TFT LCD อุณหภูมิขนาดใหญ่ จอเหล่านี้มีรูปแบบภูมิประเทศหรือรูปภาพจอจอ LCD SAEF TFT มีให้เลือกในความละเอียดต่าง ๆ และจอสัมผัสเป็นตัวเลือกในเทคโนโลยี Resistive และ Projected Capacitive (PCAP touch screen)โมดูลจอ TFT ของเราหลายอันมีอินเตอร์เฟสมากกว่าหนึ่งที่มีให้บริการรวมถึง MCU, RGB, TTL, LVDS และ MIPI DSIโมดูล SAEF TFT เหมาะสําหรับการใช้งานหลายอย่างรวมถึงการควบคุมอุตสาหกรรม, เครื่องกาแฟ, อุปกรณ์การแพทย์, ระบบ POS, อัตโนมัติ, GPS Navigator, สินค้าขาว, การควบคุมพลังงาน, โทรคมนาคม, อุปกรณ์การแพทย์และอื่น ๆ
