รายละเอียดสินค้า:
|
| สินค้า: | 5" IPS TFT LCD | การแก้ไข: | 720x1280 จุด |
|---|---|---|---|
| อินเตอร์เฟซ: | MIPI (สามารถปรับแต่ง) | หน้าจอสัมผัส: | PCAP ไม่จําเป็น |
| ดูทิศทาง: | IPS มุมมองทั้งหมด ((85/85/85/85) | โครงสร้าง PCAP: | GFF |
| ตัวควบคุมจอแอลซีดี: | ILI9881C | ตัวควบคุม CTP: | จีที911 |
| ขนาดครอบแก้ว: | ปรับแต่งได้ | หมายเลขพิน: | 25 พิน |
| การเชื่อมต่อ: | FPC Plugging (สามารถปรับแต่ง) | ความส่องสว่างของพื้นผิว: | 300 cd/m2(ไนต์) |
| อายุการใช้งาน LED: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 720x1280 โมดูล TFT LCD ขนาด 5 นิ้ว,ILI9881C โมดูล TFT LCD ขนาด 5 นิ้ว,จอแสดงผล MIPI tft 5 นิ้ว |
||
5 นิ้ว TFT LCD Portrait HD 720x1280 จุด ILI9881C MIPI อินเตอร์เฟซ IPS มุมชมฟรีพร้อม CTP ที่กําหนดเอง
5 นิ้ว TFT LCD ด้วย CTP, HD 720x1280 TFT PCAP Display คําอธิบาย
Saef Technology SF-TC500I-8725B-CT เป็นโมดูล TFT LCD ขนาดเส้นแยก 5 ′′ ขนาดความละเอียด 720x1280 พิกเซล โมดูลนี้ถูกสร้างขึ้นด้วย IC ILI9881Cรวมถึงฟังก์ชัน IC ของตัวควบคุมและคนขับ, รองรับอินเตอร์เฟซ MIPI, และความดันไฟฟ้า (Vdd) ช่วงจาก 2.6V ถึง 3.3V. ค่าเฉพาะอย่างยิ่ง 2.8V. ทิศทางการดูโมดูลนี้คือมุมการดูอิสระประเภท IPS ((85/85/85/85).
โมดูล LCD TFT SF-TC500I-8725B-CT เป็นโหมดรูปแบบที่มีความสว่าง 300 นิต โมดูลยังมีให้เลือกสําหรับการออกแบบใหม่หน้าจอสัมผัสแบบ Resistive และหน้าจอสัมผัสแบบ Capacitiveสามารถทํางานได้ในอุณหภูมิจาก -20 °C ถึง +70 °C; อุณหภูมิในการเก็บของมันจะตั้งแต่ -30 °C ถึง +80 °C โมดูล LCD TFT ขนาด 5 ′′ นี้ถูกใช้อย่างแพร่หลายในอุปกรณ์อุตสาหกรรม, เครื่องสแกน, อัตโนมัติในบ้าน, ระบบควบคุมการเข้าถึง, อุปกรณ์การติดตาม, เครื่องวิเคราะห์,ระบบรักษาความปลอดภัยระบบชลประทานสวน เป็นต้น
ข้อดีของสินค้า
| สินค้า: | 5" IPS TFT LCD | การแก้ไข: | 720x1280 จุด |
|---|---|---|---|
| อินเตอร์เฟซ: | MIPI (สามารถปรับแต่ง) | หน้าจอสัมผัส: | PCAP ไม่จําเป็น |
| ทิศทางการดู: | IPS มุมมองทั้งหมด ((85/85/85/85) | โครงสร้าง PCAP: | GFF |
| เครื่องควบคุม LCD: | ILI9881C | เครื่องควบคุม CTP: | GT911 |
| ขนาดกระจกปก: | สามารถปรับแต่งได้ | หมายเลขปิน: | 25 ปิน |
| การเชื่อมต่อ: | FPC Plugging (สามารถปรับแต่งได้) | ความสว่างของพื้นผิว: | 300 Cd/m2 ((นิท) |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
การนิยาม Pin
ปิน 1, LEDA LED Anode
Pin2, LEDK LED คาโทด
Pin3, พลังงานไฟฟ้า VCC 2.8V
Pin4, IOVCC แหล่งไฟฟ้า 1.8V/2.8V โวลเตชั่น
พิน 5 สายไฟฟ้า GND
สัญญาณนาฬิกา Pin6, CLKP DSI-CLK+
สัญญาณ Pin7, CLKN DSI-CLK-นาฬิกา
ปิน 8 สายไฟฟ้า GND
Pin9, D0N DSI-D0-สัญญาณข้อมูล
สัญญาณข้อมูล Pin10, D0P DSI-D0+
ปิน 11 สถานีไฟฟ้า GND
สัญญาณข้อมูล Pin12, D1N DSI-D1
สัญญาณข้อมูล Pin13, D1P DSI-D1+
ปิน 14 สาย GND Power Ground
สัญญาณข้อมูล Pin15, D2N NC DSI-D2
สัญญาณข้อมูล Pin16, D2P NC DSI-D2+
ปิน 17 สถานีไฟฟ้า GND
สัญญาณข้อมูล Pin18, D3N NC DSI-D2
สัญญาณข้อมูล Pin19, D3P NC DSI-D2+
ปิน 20 พาวเวอร์เกรนด์
Pin21, TE พลังงานไฟฟ้า 2.8V
Pin22, LCD_ID
Pin23, RESET Register เลือก pin
พิน 24 สายไฟฟ้า GND
ปิน 25 สายไฟฟ้า GND
5 นิ้ว TFT LCD ด้วย CTP, HD 720x1280 TFT PCAP ภาพวาด

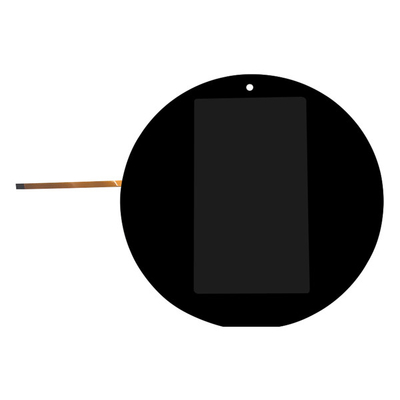

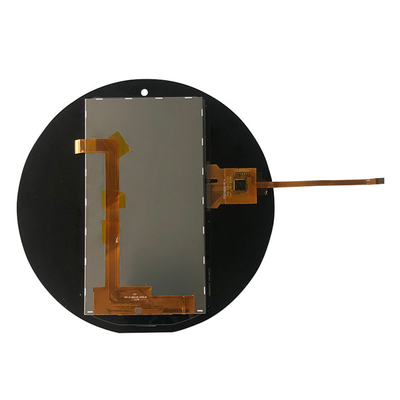

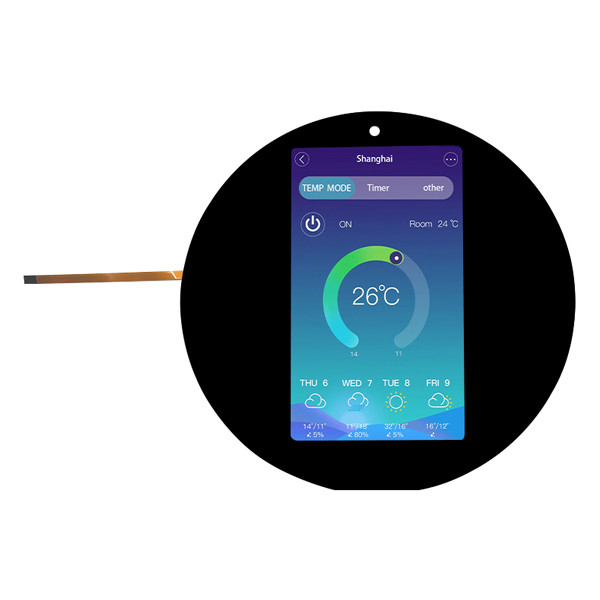

5 นิ้ว TFT LCD กับ CTP, HD 720x1280 TFT PCAP แสดงภาพสินค้าจริง
คําค้นหา: tft 5, tft 5", 5 tft lcd, 5" tft lcd, 5" tft lcd, tft lcd 5, 5 tft display, 5" tft display, 5" tft display, tft display 5, tft display 5", 5" tft screen, 5" tft screenหน้าจอ TFT ขนาด 5 นิ้ว, tft screen 5, TFT screen 5 นิ้ว, TFT screen 5 ", 5 นิ้ว tft, 5 " นิ้ว TFT lcd, 5" นิ้ว tft lcd screen, 5" นิ้ว tft screen, 5" นิ้ว tft screen, 5" นิ้ว tft lcd display, tft lcd display 5", HD 5 นิ้ว LCD, ILI9881 LCD720x1280 LCD.
