รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | วงกลม TFT LCD 1.09" นิ้ว | ปณิธาน: | 240 x 240 จุด |
|---|---|---|---|
| อินเตอร์เฟซ: | 4 สาย 1 เลน SPI | หน้าจอสัมผัส: | ด้วย CTP |
| กำลังดูทิศทาง: | ไอพีเอส (80/80/80/80) | ไอซีไดรเวอร์: | GC9A01 หรือเทียบเท่า |
| หมายเลขพิน: | 24 พิน | ขนาดโมดูล: | 30.59 X 33.0 X 1.60 มม. |
| พื้นที่ใช้งาน: | เส้นผ่านศูนย์กลาง 27.79 มม. | การเชื่อมต่อ: | ประเภทตัวเชื่อมต่อ (ปรับแต่งได้) |
| ความสว่างของพื้นผิว: | 200 cd/m2 (นิต) | อุณหภูมิในการทำงาน: | -20℃ ถึง +70℃ |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
| เน้น: | จอแสดงผล TFT LCD แบบกลม 240x240,จอแสดงผล TFT LCD แบบกลม SPI,จอแสดงผล TFT แบบกลม GC9A01 |
||
จอแสดงผลแบบวงกลม IPS TFT LCD ขนาด 1.09 นิ้วความละเอียด 240x240 จุดด้วย GC9A01 Touch 4 Wire 1 lane SPI Interface
1.09" นิ้ว Round TFT LCD, Circular TFT LCD 1.09" Description
Saef Tech SF-TO109HD-8991A-N เป็นโมดูล TFT LCD ทรงกลมแบบวงกลมขนาด 1.09 นิ้วในแนวทแยงที่มีความละเอียด 240x240 พิกเซล โมดูลนี้สร้างขึ้นด้วย GC9A01 IC ประกอบด้วยตัวควบคุมและฟังก์ชัน IC ไดรเวอร์ รองรับอินเทอร์เฟซ SPI 4 Wire 1 Lane และแรงดันไฟฟ้า (Vdd) มีตั้งแต่ 2.8V ถึง 3.2V ปกติ 3V
โมดูล SF-TO109HD-8991A-N TFT LCD เป็นโหมดวงกลมที่มีความสว่าง 200 นิต (ค่าปกติ)โมดูลนี้ยังมีให้สำหรับ PCAP (Projected Capacitive Touch Screen) ซึ่งเป็นอุปกรณ์เสริมสามารถทำงานได้ที่อุณหภูมิตั้งแต่ -20 ℃ ถึง +70 ℃;อุณหภูมิในการจัดเก็บอยู่ในช่วง -30 ℃ ถึง +80 ℃โมดูล TFT LCD ขนาด 1.09 นิ้วนี้ใช้กันอย่างแพร่หลายในเครื่องชงกาแฟ เตาอบไมโครเวฟ สแกนเนอร์ ระบบอัตโนมัติภายในบ้าน ระบบควบคุมการเข้าออก อุปกรณ์ตรวจสอบ เครื่องวิเคราะห์ ระบบรักษาความปลอดภัย ระบบชลประทานในสวน ฯลฯ
| ผลิตภัณฑ์: | วงกลม TFT LCD 1.09" นิ้ว | ปณิธาน: | 240 X 240 จุด |
|---|---|---|---|
| อินเตอร์เฟซ: | 4 สาย 1 เลน SPI | หน้าจอสัมผัส: | ด้วย CTP |
| ดูทิศทาง: | ไอพีเอส (80/80/80/80) | ไอซีไดรเวอร์: | GC9A01 หรือเทียบเท่า |
| หมายเลขพิน: | 24 พิน | ขนาดโมดูล: | 30.59 X 33.0 X 1.60 มม. |
| พื้นที่ใช้งาน: | เส้นผ่านศูนย์กลาง 27.79 มม. | การเชื่อมต่อ: |
ประเภทตัวเชื่อมต่อ (ปรับแต่งได้) |
| ความสว่างของพื้นผิว: | 200 Cd/m2 (นิต) | อุณหภูมิในการทำงาน: | -20℃ ถึง +70℃ |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
คำจำกัดความของพิน
Pin1~Pin6, CTP Pins, เชื่อมต่อ CTP
Pin7, VDD28, แหล่งจ่ายไฟ (+2.8V) สำหรับวงจรลอจิก
Pin8, LEDA, แหล่งจ่ายไฟด้านหลังเป็นบวก
Pin9, LEDK, แหล่งจ่ายไฟด้านหลังเป็นลบ
Pin10~Pin11, NC
Pin12, GND, กราวด์ไฟฟ้า
Pin13~Pin14, VDDIO, วงจรจ่ายไฟ (+1.8V/+2.8V) IO
Pin15, GND, กราวด์ไฟฟ้า
Pin16, RESET, รีเซ็ตสัญญาณควบคุม
Pin17, CS, สัญญาณเลือกชิป (ใช้งานต่ำ)
Pin18, D/C, สายนาฬิกาการสื่อสารแบบอนุกรม (SCLK)
Pin19, WR, Data หรือคำสั่งเลือกพิน (RS)
Pin20, SDIN, สายข้อมูลการสื่อสารแบบอนุกรม
Pin21, TE, เอฟเฟกต์การฉีกขาด
Pin22~Pin23, GND, กราวด์ไฟฟ้า
Pin24, NC, ไม่ต้องเชื่อมต่อ
1.09" นิ้ว Round TFT LCD, Circular TFT LCD 1.09" Drawing

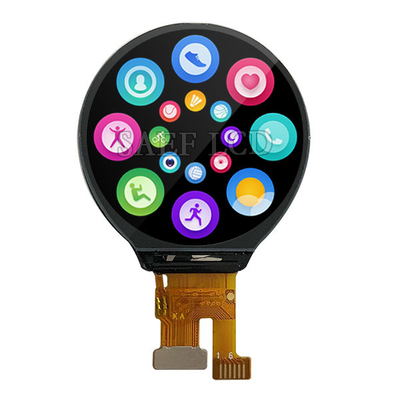

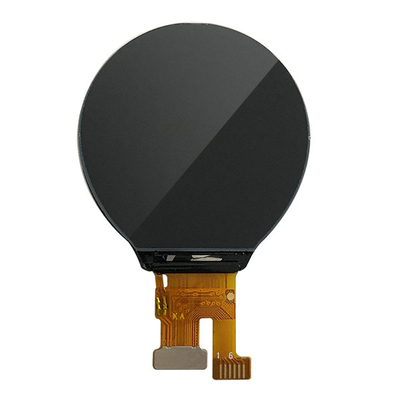

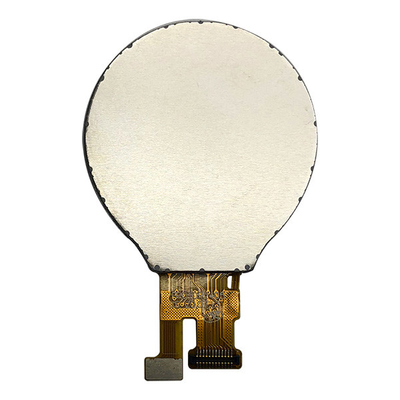

1.09" นิ้ว Round TFT LCD, Circular TFT LCD 1.09" Real Product Image
