รายละเอียดสินค้า:
|
| สินค้า: | 1.9 นิ้ว TFT | หน้าจอสัมผัส: | แผงสัมผัสแบบคาปาซิทีฟ (CTP) |
|---|---|---|---|
| การแก้ไข: | 170x320 | ดูทิศทาง: | มุมมองภาพแบบเต็ม IPS (80/80/80/80) |
| อินเตอร์เฟซ: | เอสพีไอ/อาร์จีบี | มิติเค้าร่าง: | 25.8 x 49.72 x 1.43 มม |
| พื้นที่ใช้งาน: | 42.72 x 22.7 มม | ไอซีไดร์เวอร์: | ST7789V หรือเทียบเท่า |
| หมายเลขพิน: | 30 พิน | การเชื่อมต่อ: | การเสียบ (สามารถปรับแต่งได้) |
| ความส่องสว่างของพื้นผิว: | 350 cd/m2 (นิต) | อายุการใช้งาน LED: | 40,000 ชม |
| เน้น: | PCAP TFT Display 170x320,1.9" PCAP TFT Display,SPI TFT Touch Display |
||
1หน้าจอสัมผัสขนาด.9 นิ้ว TFT LCD 1.9 นิ้ว
รีบรีวิวสินค้า
ขนาด: หน้าจอ LCD TFT ขนาด 1.9 นิ้ว
ความละเอียด: 170×320 จุด
มุมมอง: IPS
อินเตอร์เฟส: RGB, SPI
อุปกรณ์ประกอบไฟฟ้า:
✅คณะกรรมการควบคุม: ไม่
ความสว่าง ((cd/m2): 330
✅กรอบผ่านหลุม: ไม่
หน้าจอสัมผัส: แผ่นสัมผัสจุจุจุจุ (PCAP)
คําอธิบาย
SAEF TECHNOLOGY SF-TC190ASJ-8977A-CT TFT LCD display module is a transmissive type color active matrix TFT(Thin Film Transistor) liquid crystal display (LCD) that uses amorphous silicon TFT as a switching deviceหน่วยนี้ประกอบด้วยหน่วย LCD TFT, วงจร Driver และหน่วยแสงเบื้องหลัง. PPI หมายถึง Pixel Per Inch, ความละเอียดของ 1.9 ′′ นิ้วมี 170 ((RGB) X320 จุด (170 ทิศทางโดย 320 พิกเซลตั้งเรียง)SF-TC190ASJ-8977A-CT รุ่น TFT LCD รองรับอินเตอร์เฟซ SPI และ RGB; ความกระชับกําลังไฟฟ้า (VCC) ของจอจอ LCD ขับรถจาก 2.4V ถึง 3.3V ค่าปกติคือ 2.8V.สามารถใช้ได้ในระบบจํากัด, อัตโนมัติ, GPS, อุปกรณ์การแพทย์, อุปกรณ์อุตสาหกรรม, อุปกรณ์รักษาความปลอดภัยที่ต้องการ TFT แสดงภาพที่มีคุณภาพสูงและสีสัน
SF-TC190ASJ-8977A-CT เป็น TFT ประเภท IPS-LCD ที่มีความสว่าง 330 cd/m2 (มูลค่าทั่วไป) ความสว่างสามารถปรับแต่งได้ถึง 1000 นิตสามารถทํางานได้ในอุณหภูมิจาก -20 °C ถึง +70 °C; อุณหภูมิการเก็บรักษาของมันจะอยู่ระหว่าง -30 °C ถึง +80 °C
ข้อมูลการผลิต
| สินค้า: | 1.9 นิ้ว TFT |
| การแก้ไข: | 170 X 320 |
| อินเตอร์เฟซ: | SPI / RGB |
| หน้าจอสัมผัส: | แผ่นสัมผัสความจุ (Capacitive Touch Panel (CTP)) |
| ทิศทางการดู: | IPS มุมมองเต็ม ((80/80/80/80) |
| มิติการออกแบบ: | 25.8 x 49.72 x 1.43 มม. |
| พื้นที่ทํางาน: | 42.72 x 22.7 มิลลิเมตร |
| หมายเลขปิน: | 30 ปิน |
| ความสว่างของพื้นผิว: | 350 Cd/m2 (นิท) |
| ไดรเวอร์ IC: | ST7789V หรือเทียบเท่า |
| การเชื่อมต่อ: | พล็อก (สามารถปรับแต่งได้) |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง |
| ระยะเวลาการทํางาน: | ¥20°C ถึง +70°C |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
1หน้าจอสัมผัสขนาด.9 นิ้ว TFT LCD 1.9 นิ้ว
การนิยาม Pin
Pin1 GND Power Ground
Pin2 VDD พลังงานสําหรับ Analog, VDD = 2.4V ~ 3.3V
Pin3 IM2เมื่อ IM1=0, IM2=0,8080-8bit;เมื่อ IM1=1, IM2=1,4-line SPI ซีเรียล I/F
Pin4 IM1
Pin5 RESET สัญญาณนี้จะรีเซ็ตอุปกรณ์และมันต้องถูกใช้ในการเริ่มต้นชิปอย่างถูกต้อง สัญญาณมีกิจกรรมต่ํา
Pin6 ซีเอส ชิปการเลือก pin; เติมต่ํา, ปิดสูง
Pin7 D/C ((SPI-SCL) เมื่อเชื่อมต่อกับไมโครโพเซอร์ 8080 ซีรีย์ ปินนี้รับข้อมูล / ปินการเลือกคําสั่ง ปินนี้ใช้เป็นอินเตอร์เฟซซีเรียล clockin 4-line อินเตอร์เฟสซีเรียล
Pin8 WR ((SPI-RS) เมื่อเชื่อมต่อกับไมโครโปรเซสเซอร์ 8080 ซีรีส์ ปินนี้รับสัญญาณการเขียน
Pin9 RDเมื่อเชื่อมต่อกับไมโครโปรเซสเซอร์ 8080 ซีรี่ย์ ปินนี้รับสัญญาณอ่าน การอ่านจะเริ่มต้นเมื่อปินนี้ถูกดึงลงและชิปถูกเลือก เมื่ออินเตอร์เฟซลําดับถูกเลือก,ปิ้นนี้ต้องเชื่อมต่อกับพื้นดิน
Pin10 SDASPI อินเตอร์เฟซ input/output pin ข้อมูลถูกล็อคไว้บนขอบเขตที่เพิ่มขึ้นของสัญญาณ SCL
Pin11-Pin18 D0-D7 MCU บัสข้อมูลอินเตอร์เฟซคู่
Pin19 NC ไม่เชื่อมต่อ
Pin20 LEDA LED Anode
Pin21 LEDK1 LED คาโทด
Pin22 LEDK2 LED คาโทด
Pin23 LEDK3 LED คาโทด
Pin24 LEDK4 LED คาโทด
Pin25 GND พาวเวอร์เกรนด์
Pin26 TP_RST การตั้งค่าใหม่ของระบบของแผ่นสัมผัส หากไม่ใช้ ปล่อยให้ Pin นี้เปิด
Pin27 TP_SCL สัญญาณนาฬิกา I2C ของแผ่นสัมผัส หากไม่ใช้ ปล่อยให้ปินนี้เปิด
Pin28 สัญญาณข้อมูล TP_SDA I2C ของแผ่นสัมผัส หากไม่ใช้ ปล่อยให้สัญลักษณ์นี้เปิด
Pin29 TP_INT สัญญาณตัดต่อกับโปรเซสเซอร์หลักของ Touch Panel หากไม่ใช้ ปล่อยให้ปินนี้เปิด
Pin30 GND พาวเวอร์เกรนด์

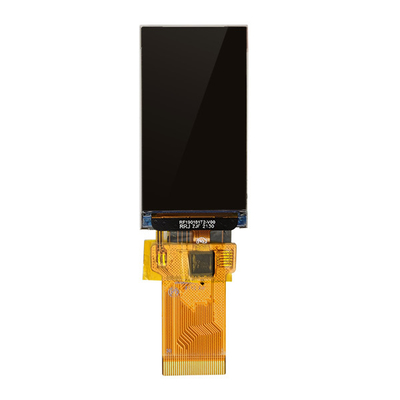

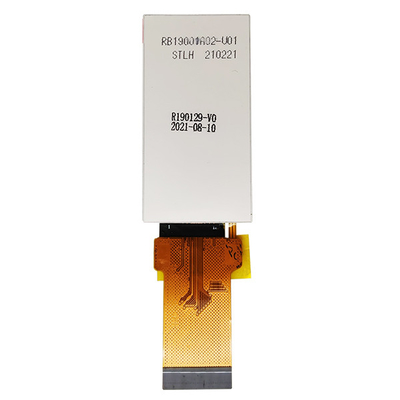

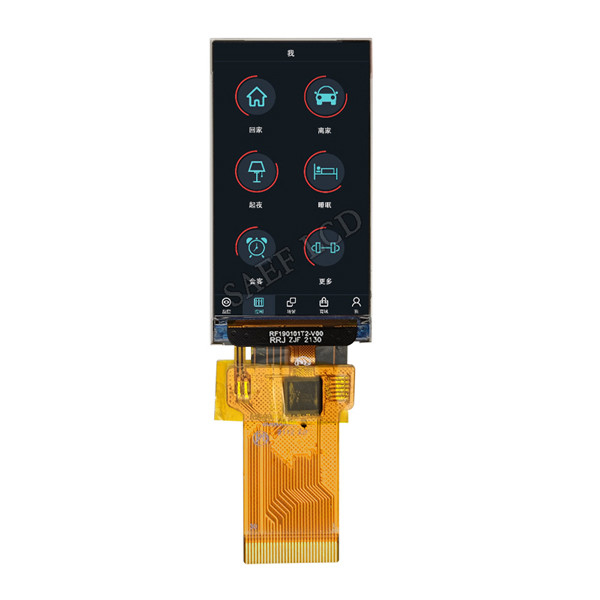

1หน้าจอสัมผัส.9 นิ้ว TFT LCD 1.9 นิ้ว รูปภาพสินค้าจริง
