รายละเอียดสินค้า:
|
| สินค้า: | 2 นิ้ว ปรสิต OLED 128x32 | การแก้ไข: | ความละเอียด 128x32 พิกเซล |
|---|---|---|---|
| โหมดการแสดงผล: | เมทริกซ์แบบพาสซีฟ | อินเตอร์เฟซ: | ขนาน, SPI, IIC เสริม |
| แสดงสี: | สีขาว | เลนส์: | มุมมองทั้งหมด |
| ภาพลักษณะ ดิม: | 55.60(กว้าง) x 21.80(สูง) x 1.45(หนา) มม. | พื้นที่ทํางาน: | 50.54 (กว้าง) x 12.62 (สูง) มม. |
| สนามพิกเซล: | 0.395 (W) x 0.395 ((H) | วิธีการขับขี่: | 1/32 รอบการทำงาน |
| อุณหภูมิในการทำงาน: | -20°C ถึง +70°C | อุณหภูมิในการจัดเก็บ: | -30°C ถึง +80°C |
| ไอซีไดร์เวอร์: | ชิป SSD1309Z | แรงดันไฟฟ้า: | 3V |
| หมายเลขพิน: | 31 ปิน | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | โมดูลแสดงผล OLED ขนาด 2 นิ้ว,โมดูลแสดงผล OLED 128x32,I2C จอแสดงผล oled ขนาด 2 นิ้ว |
||
2" นิ้ว 128x32 จอแกรฟิก OLED พร้อม SSD1309Z ปานกลาง SPI I2C อินเตอร์เฟซ COG พร้อม Flex สําหรับ Soldering
OLED จอ 2 ′′ 128x32 OLED
ไดโอเดสออกแสงอินทรีย์ (OLED) เป็นเทคโนโลยีรุ่นใหม่, ภาพที่สว่างและชัดเจนกว่ากับความเร็วการตอบสนองที่เคลื่อนไหวมากขึ้น.SFOS200TW-12832W-01 OLจอ ED ผลิตจาก 128 x 32 จุดสีโมโนตัวต่อตัว โมดูล OLED นี้มีน้ําหนักเบา, พลังงานต่ําและเล็ก, มีอินเตอร์เฟซที่แตกต่างกันเป็นตัวเลือก; มันเป็น SPI ปกติ, อินเตอร์เฟสปาเลลและ I2C.
ขนาดของพื้นที่ที่ใช้งานคือ 2 ′′ ตาแนวนอนกับมิติโมดูล55.60 ((W) x 21.80 ((H)mm, ขนาดพื้นที่ทํางาน50.54 (W) x 12.62 (H) มิลลิเมตรจอ OLED ขนาด 2 นิ้วนี้มี IC SSD1309Z ภายใน และมีอัตราความแตกต่างสูง 20,000: 1.มันดีสําหรับการใช้งาน เช่นอุปกรณ์การแพทย์,ระบบ POS, สินค้าเครื่องใช้, แอพลิเคชั่นในบ้าน, เครื่องมืออุตสาหกรรม, อัตโนมัติ, ระบบแสดงเสียง/ภาพ, เครื่องใช้ดูแลตัวเอง, สินค้าในครัวเรือน, จอแสดงรถยนต์การแสดงข้อมูลแบบไดนามิก เป็นต้น.
| สินค้า: | 2 นิ้ว OLED อัตโนมัติ | การแก้ไข: | ความละเอียด 128x32 พิกเซล |
|---|---|---|---|
| โหมดการแสดง: | แมทริกซ์แบบปาสิฟ | อินเตอร์เฟซ: | คู่เคียง SPI IIC ไม่จําเป็น |
| สีแสดง: | สีขาว | ออตติกส์: | มุมมองทั้งหมด |
| รูปแบบ Dim: | 55.60 ((W) X21.80 ((H) X1.45 ((T) mm | พื้นที่ทํางาน: | 50.54 ((W) X 12.62 ((H) มม. |
| พิกเซลปิตช์: | 0.395 (W) X 0.395 ((H) | วิธีการขับรถ: | 1/32 ระยะเวลาทํางาน |
| อุณหภูมิการทํางาน | -20°C ถึง +70°C | ความร้อนในการเก็บ: | -30°C ถึง +80°C |
| ไดรเวอร์ IC: | COG SSD1309Z | ความดันไฟฟ้า: | 3V |
| หมายเลขปิน: | 31 ปิน | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
การนิยาม Pin
pin1, NC ไม่มีการเชื่อมต่อ
Pin2, VCC, แหล่งไฟฟ้าสําหรับปานล์การขับเคลื่อนแรงดัน
Pin3, VCOMH, สัญญาณ COM ปิดการเลือกระดับความดัน
Pin4, IREF ปินนี้คือปินอ้างอิงปัจจุบันผลิตส่วน
Pin5~Pin12, D7-D0, ปินเหล่านี้เป็นบัสข้อมูลสองทิศที่เชื่อมต่อกับบัสข้อมูล MCU. ปินที่ไม่ได้ใช้งานแนะนําให้ผูก LOW. เมื่อเลือกโหมดอินเตอร์เฟซซีเรียลD0 จะเป็นการเข้าของนาฬิกาลําดับ: SCLK; D1 จะเป็นข้อมูลการเข้าลําดับ: SDIN และ D2 ควรเก็บ NC เมื่อ I2C โหมดถูกเลือก D2, D1 ควรถูกผูกเข้าด้วยกันและใช้เป็น SDAoutSDAin ในการใช้งานและ D0 คือการเข้านาฬิกาลําดับเอสซีแอล
Pin13, RD#, เมื่อเชื่อมต่อกับไมโครโปรเซสเซอร์ 6800-series, ปินนี้จะใช้เป็นสัญญาณ Enable (E). การอ่าน / เขียนจะเริ่มต้นเมื่อปินนี้ถูกดึง HIGH และชิปถูกเลือก.เมื่อเชื่อมต่อกับไมโครโปรเซสเซอร์ 8080 ปินนี้ได้รับสัญญาณอ่าน (RD#) การอ่านเริ่มต้นเมื่อปินนี้ถูกดึงลงและชิปถูกเลือก อินเตอร์เฟซลําดับปินนี้ต้องเชื่อมต่อกับ VSS.
Pin14, WR#, นี่คือปินการเข้าควบคุมการอ่าน / เขียนที่เชื่อมต่อกับอินเตอร์เฟซ MCU. เมื่อเชื่อมต่อกับไมโครโปรเซสเซอร์ 6800 ซีรีส, ปินนี้จะใช้เป็นปินการเลือกอ่าน / เขียน (R / W #).Read mode จะดําเนินการเมื่อ pin นี้ถูกดึง HIGH และ write mode เมื่อ LOW. เมื่อ 8080 รูปแบบอินเตอร์เฟซ, ปินนี้จะเป็นการใส่ Write (WR#). การเขียนข้อมูลจะเริ่มต้นเมื่อปินนี้ถูกดึง LOW และชิปถูกเลือก. เมื่ออินเตอร์เฟสซีเรียล,ปินนี้ต้องเชื่อมต่อกับ VSS.
Pin15, D/C#, Data/Command data control pin ต่ําสําหรับคําสั่ง ขณะที่สูงสําหรับข้อมูล
Pin16, RES#, ปินนี้คือการใส่สัญญาณรีเซ็ต เมื่อปินเป็น LOW การเริ่มต้นของชิปจะดําเนินการ
ปิน 17 ซีเอส# ปินชิป เลือก
ปิน18 นีซี ไม่มีการเชื่อมต่อ
Pin19, BS2, MCU bus interface selection pins. กรุณาดูตารางที่ติดตามเพื่อรายละเอียดการตั้งค่า
Pin20, BS1, MCU bus interface selection pins. กรุณาดูตารางที่ติดตามเพื่อรายละเอียดการตั้งค่า
Pin21, VDD, แหล่งไฟฟ้าความแรงกดอัดลอกสําหรับ IC
ปิน22~ปิน29 ไม่มีการติดต่อ
ปิน 30 วีเอสเอส, ดิน
ปิน 31 ไม่มีสายเชื่อมต่อ
OLED จอ 2 ′′ 128x32 OLEDการวาด

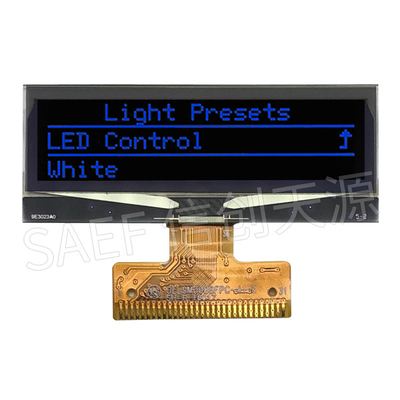

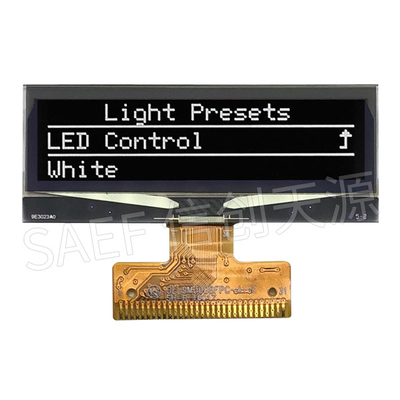

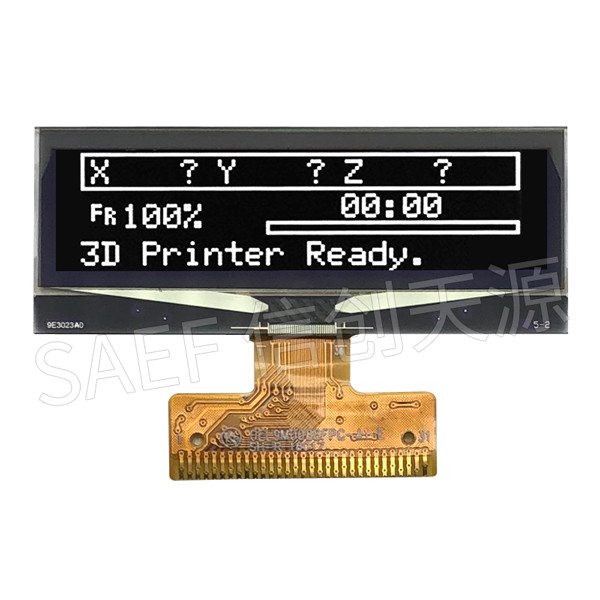

OLED จอ 2 ′′ นิ้ว, 128x32 OLED จอภาพสินค้าจริง
