รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | หน้าจอ IPS TFT LCD แบบวงกลมขนาด 2.1" นิ้ว | ปณิธาน: | 480x480 จุด |
|---|---|---|---|
| อินเตอร์เฟซ: | 3 Line SPI + 18 บิต RGB | หน้าจอสัมผัส: | ปรับแต่งได้ |
| กำลังดูทิศทาง: | ไอพีเอส (80/80/80/80) | ไอซีไดรเวอร์: | ST7701S |
| หมายเลขพิน: | 40 พิน | ขนาดโมดูล: | 56.18 x 59.71 x 2.3 มม. |
| พื้นที่ใช้งาน: | เส้นผ่านศูนย์กลาง 53.28 มม. | การเชื่อมต่อ: | เสียบ (สามารถกำหนดเองได้) |
| ความสว่างของพื้นผิว: | 300 cd/m2 (นิต) | อุณหภูมิในการทำงาน: | -20℃ ถึง +70℃ |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
| เน้น: | จอแสดงผล LCD แบบวงกลม 2.1 นิ้ว,จอแสดงผล RGB แบบวงกลม,จอแสดงผล TFT แบบวงกลม 480x480 |
||
2.1 "นิ้วรอบTFT 480x480จอแสดงผลLCD ST7701SควบคุมIC IPSมุมมองทั้งหมดSPI + RGBอินเตอร์เฟซ
2.1 นิ้ว Round TFT LCD, Circular TFT LCD 2.1" Description
Saef Tech SF-TC210B-8947A-N เป็นโมดูล TFT LCD ทรงกลมขนาด 2.1 นิ้วในแนวทแยงที่มีความละเอียด 480x480 พิกเซล โมดูลนี้สร้างขึ้นด้วย ST7701S IC ประกอบด้วยตัวควบคุมและฟังก์ชัน IC ไดรเวอร์ รองรับ 18 บิต RGB และ 3 บรรทัด SPI อินเทอร์เฟซและแรงดันไฟฟ้า (Vdd) ตั้งแต่ 2.5V ถึง 4.8V ทั่วไป 2.8V
โมดูล SF-TC210B-8947A-N TFT LCD เป็นโหมดวงกลมที่มีความสว่าง 300 นิต (ค่าปกติ)โมดูลนี้ยังมีให้สำหรับหน้าจอสัมผัสแบบ Resistive และหน้าจอสัมผัสแบบ Capacitive ที่คาดการณ์ไว้SF-TC210B-8947A-N สามารถทำงานได้ที่อุณหภูมิตั้งแต่ -20 ℃ ถึง +70 ℃;อุณหภูมิในการจัดเก็บอยู่ในช่วง -30 ℃ ถึง +80 ℃โมดูล TFT LCD ขนาด 2.1 นิ้วนี้ใช้กันอย่างแพร่หลายในเครื่องชงกาแฟ เตาอบไมโครเวฟ สแกนเนอร์ ระบบอัตโนมัติภายในบ้าน ระบบควบคุมการเข้าออก อุปกรณ์ตรวจสอบ เครื่องวิเคราะห์ ระบบรักษาความปลอดภัย ระบบชลประทานในสวน ฯลฯ
| ผลิตภัณฑ์: | หน้าจอ IPS TFT LCD แบบวงกลมขนาด 2.1" นิ้ว | ปณิธาน: | 480x480 จุด |
|---|---|---|---|
| อินเตอร์เฟซ: | 3 Line SPI + 18 บิต RGB | หน้าจอสัมผัส: | สามารถปรับแต่งได้ |
| ดูทิศทาง: | ไอพีเอส (80/80/80/80) | ไอซีไดรเวอร์: | ST7701S |
| หมายเลขพิน: | 40 พิน | ขนาดโมดูล: | 56.18 X 59.71 X 2.3 มม. |
| พื้นที่ใช้งาน: | เส้นผ่านศูนย์กลาง 53.28 มม. | การเชื่อมต่อ: | เสียบ (สามารถปรับแต่งได้) |
| ความสว่างของพื้นผิว: | 300 Cd/m2 (นิต) | อุณหภูมิในการทำงาน: | -20℃ ถึง +70℃ |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
คำจำกัดความของพิน
Pin1, LEDA, แอโนด LED
Pin2, LEDK, LED แคโทด
Pin3, LEDK, LED แคโทด
Pin4, GND, กราวด์
Pin5, VCI, พาวเวอร์ซัพพลาย
Pin6, RST, รีเซ็ตสัญญาณ, Active Low
Pin7, NC.
Pin8, NC.
Pin9, SDA, สัญญาณข้อมูล SPI
Pin10, SCK, สัญญาณนาฬิกา SPI
Pin11, CS, SPI ชิปเลือกสัญญาณ
Pin12, PCLK, สัญญาณนาฬิกาจุด RGB
Pin13, DE, RGB Data เปิดใช้งานสัญญาณ
Pin14, VSYNC, สัญญาณการซิงโครไนซ์เฟรม RGB
Pin15, HSYNC, สัญญาณการซิงโครไนซ์สาย RGB
Pin16~Pin33 สัญญาณข้อมูล RGB( DB0: สีน้ำเงิน LSB; DB5: สีน้ำเงิน MSB; DB6: สีเขียว LSB; DB11: สีเขียว MSB; DB12: สีแดง LSB; DB17: สีแดง MSB)
Pin34, GND, กราวด์
Pin35, TP_INT, แตะขัดจังหวะ
Pin36, TP_SDA, แตะสัญญาณข้อมูล I2C
Pin37, TP_SCL, แตะสัญญาณนาฬิกา I2C
Pin38, TP_RST, แตะสัญญาณรีเซ็ต I2C
Pin39, TP_VCI, แหล่งจ่ายไฟแบบสัมผัส
Pin40, GND, กราวด์
2.1 นิ้ว Round TFT LCD, Circular TFT LCD 2.1" Drawing

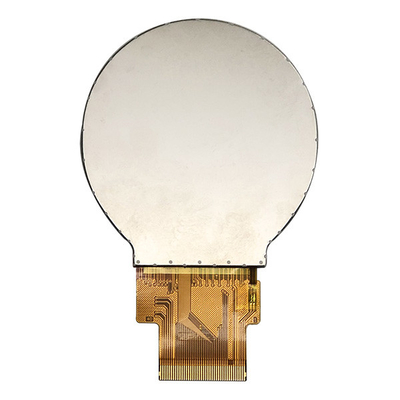

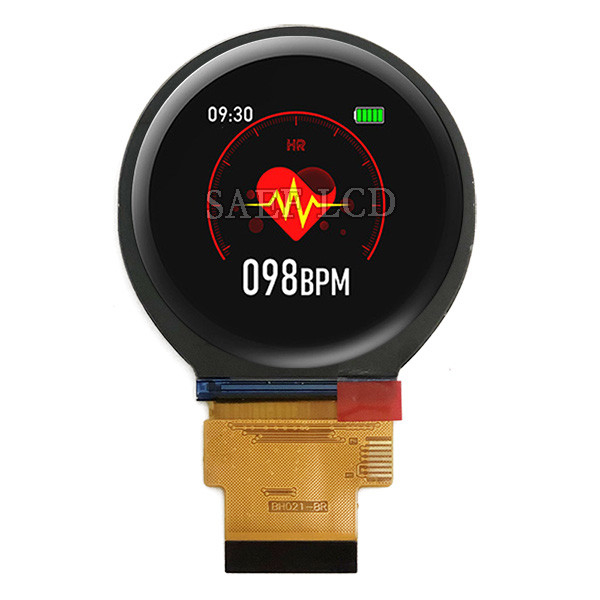

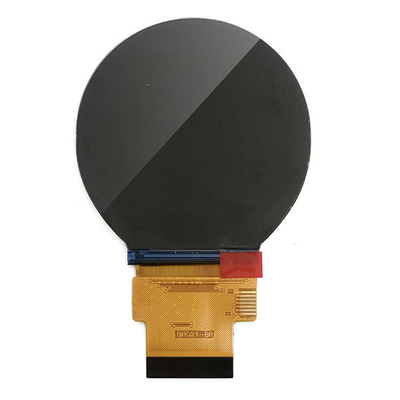

2.1 นิ้ว TFT LCD กลม, TFT LCD วงกลม 2.1" รูปภาพสินค้าจริง
