รายละเอียดสินค้า:
|
| สินค้า: | จอแสดงผล OLED 1.5 นิ้ว | การแก้ไข: | 128x128 |
|---|---|---|---|
| ประเภทแก้ว: | OLED (ไดโอดเปล่งแสงอินทรีย์) | จุด: | มุมมองทั้งหมด 80/80/80/80 |
| อินเตอร์เฟซ: | I2C, SPI, 6800, 8080 อุปกรณ์เสริม | ภาพลักษณะ ดิม: | 33.8 (ก) x 43.7 (ส) x 1.41 (ล) มม |
| พื้นที่ทํางาน: | 26.86 (ก) x 26.86 (ส) มม | อุณหภูมิในการทำงาน: | -40°C ถึง +70°C |
| หมายเลขพิน: | 25 พิน | คอนโทรลเลอร์: | SSD1327 หรือเทียบเท่า |
| โหมดขับเคลื่อน: | 1/128 รอบการทำงาน | เครื่องเชื่อม: | COG+FPC |
| อัตราส่วนความคมชัด: | 2000 : 1 ( คอนทราสต์ของห้องมืด ) | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | จอแสดงผล OLED แบบกราฟิก 128x128,จอแสดงผล OLED แบบกราฟิก 1.5 นิ้ว,โมดูล OLED ขนาด 1.5 นิ้วขาวดำ |
||
1.5 นิ้ว กราฟิก OLED จอ 128x128 จุด ความละเอียด COG With SSD1327 IC มโนครอม สีขาว
1.5 นิ้ว OLED, 128x128 OLED Display คําอธิบาย
SAEF Technology SFOS150YZ-128128WB-01 เป็นจอ OLED ขนาด 1.5 นิ้ว (Organic Light Emitting Diode) มีความละเอียด 128x128 จุดโมดูล 1.5 oled นี้ถูกสร้างขึ้นในตัวควบคุม SSD1327 oled IC; มันสนับสนุนอินเตอร์เฟซ 8 บิต 6800 และ 8080, 4 สาย SPI และ I2CSAEF ให้ ZIF FPC และ Hotbar ให้ลูกค้าเลือกโมดูลที่เหมาะสมสําหรับการใช้งานของคุณ.
SFOS150YZ-128128WB-01s a COG โครงสร้าง OLED display โมดูล OLED นี้มีน้ําหนักเบา แรงต่ําและบางมาก เหมาะสําหรับอุปกรณ์ผนัง / เมตร, การใช้งานในบ้าน, ระบบ POS, ระบบ Cloud / IoT, เครื่องมือมือ,อุปกรณ์เทคโนโลยีฉลาด ระบบพลังงาน ระบบรถยนต์ ระบบสื่อสาร เครื่องมือการแพทย์ เป็นต้น โมดูล OLED สามารถทํางานได้ในอุณหภูมิ -40 °C ถึง +70 °Cอุณหภูมิการเก็บรักษาของมันอยู่ระหว่าง -40°C ถึง +85°C.
การนิยาม Pin:
ปิน 1 วีเอสเอส
Pin2, VCC การให้พลังงานสําหรับวงจรแบบแอนลาจ
Pin3, VCOMH Com Voltage Output คอนเดสเตอร์ควรถูกเชื่อมต่อระหว่าง pin และ VSS
ปิน 4 สาย GPIO I/O
Pin5, VCI พลังงานสําหรับวงจรโลจิก
Pin6, VDD คอนเดซเตอร์ควรถูกเชื่อมต่อระหว่าง pin และ VSS
Pin7, BS1 MCU บัสอินเตอร์เฟซ pin การเลือก
Pin8, BS2 MCU บัสอินเตอร์เฟซ pin การเลือก
ปิน 9 สถานี VSS
Pin10, IREF ปิ้นการเข้ากระแสความเร็วอ้างอิง. ผ่าตัดควรเชื่อมต่อระหว่างปิ้นนี้และ VSS
Pin11, CS# ชิปเลือกข้อมูล
Pin12, RES# กําหนดสัญญาณการเข้าเมื่อมันต่ํา การเริ่มต้นของ SSD1327 จะดําเนินการ
Pin13, D/C Data/Command control ดึงสูงสําหรับการเขียน/อ่านข้อมูลในการแสดง ดึงต่ําสําหรับการเขียนคําสั่งหรือสถานะการอ่าน
Pin14, WR# MCU อินเตอร์เฟซ input การเขียนข้อมูลจะเริ่มต้นเมื่อมันดึงต่ํา
Pin15, RD# MCU อินเตอร์เฟซการเข้า การอ่านข้อมูลจะเริ่มต้นเมื่อมันดึงต่ํา
Pin16~23, D0~D7, Data bus ((สําหรับอินเตอร์เฟซคู่)
Pin24, VCC แหล่งไฟฟ้าสําหรับวงจรแบบแอนลาจ
ปิน 25 วีเอสเอส แกรนด์
| สินค้า: | จอ OLED 1.5 นิ้ว | การแก้ไข: | 128 X 128 |
|---|---|---|---|
| ประเภทกระจก: | OLED (Organic Light Emitting Diode) | ออตติกส์: | มุมมองทั้งหมด 80/80/80/80 |
| อินเตอร์เฟซ: | I2C, SPI, 6800, 8080 ไม่จําเป็น | รูปแบบ Dim: | 33.8 ((W) X 43.7 ((H) X 1.41 ((T) มม. |
| พื้นที่ทํางาน: | 26.86 (W) X 26.86 (H) มิลลิเมตร | อุณหภูมิการทํางาน | -40°C ถึง +70°C |
| หมายเลขปิน: | 25 ปิน | เครื่องควบคุม: | SSD1327 หรือเทียบเท่า |
| โหมดการขับขี่: | 1/128 วงจร งาน | เครื่องเชื่อม | COG+FPC |
| อัตราความแตกต่าง: | 2000 : 1 (ความแตกต่างของห้องมืด) | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
จอ OLED กราฟิกของ SAEF Technology มีให้เลือกในสามโครงสร้างทางกล ได้แก่ เทคโนโลยี COB, COG และ TAB passive matrixความละเอียด OLED โมโนครอมแบบกราฟิกที่มีใน 50x16 OLED display, 64x128 OLED, 100x16 OLED, 100x32 กราฟฟิก OLED, 200x16 กราฟฟิก OLED, OLED 128x32, OLED จอ 128x64, OLED 128x128, และ 256x64 OLED จอจอ OLED กราฟฟิกในสายการผลิต SAEF มีตัวควบคุมบนเครื่องและอินเตอร์เฟซรวมถึง, ซีเรียล, และ I2C OLED, SPI OLED โมดูลจอ OLED เหล่านี้มีการขับเคลื่อนแรงดันของ 3V, หรือ 5V ขึ้นอยู่กับความละเอียด / สี
SAEF ให้บริการโมดูลจอ OLED ในขนาดจาก 0.42" ถึง 5.5" OLED เช่น 0.42" micro OLED Display, 0.66" mini OLED Display, 0.69" OLED, 0.91" OLED Display, 0.95"หน้าจอ OLED 96 นิ้ว, 1.5" OLED Display, 2" OLED, 2.4" OLED, 2.7" OLED Display, 5.5" OLED Display และการออกแบบแบบที่กําหนดเอง
1.5 นิ้ว OLED, 128x128 OLED Display การวาด

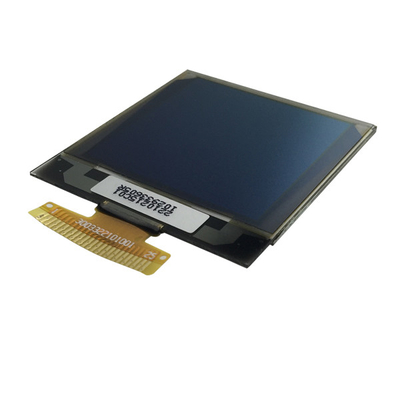

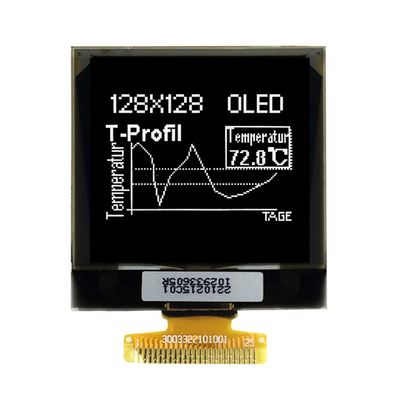

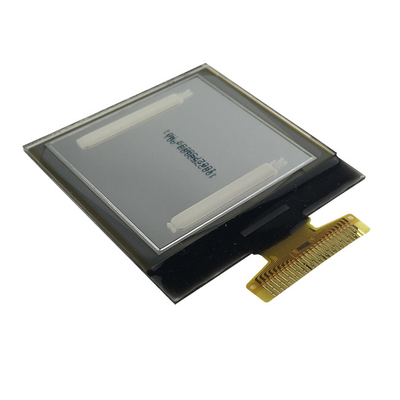

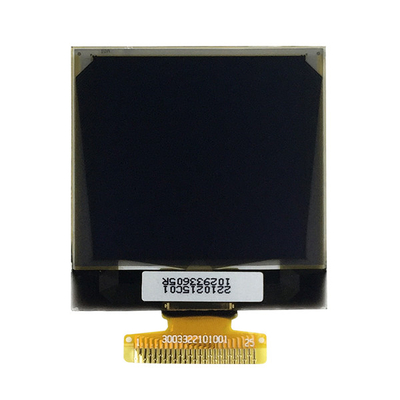

1.5 นิ้ว OLED 128x128 OLED Display รูปภาพสินค้าจริง
