รายละเอียดสินค้า:
|
| สินค้า: | หน้าจอ OLED แบบกราฟิกขนาด 2.8 นิ้ว | การแก้ไข: | 256x64 พิกเซล |
|---|---|---|---|
| โหมดการแสดงผล: | เมทริกซ์แบบพาสซีฟ | อินเตอร์เฟซ: | 3/4 SPI, อินเทอร์เฟซ 6800 8080 |
| เลนส์: | มุมมองทั้งหมด | ภาพลักษณะ ดิม: | 97.0(ยาว) x 32.5(กว้าง) x 6.4(หนา) มม. |
| พื้นที่ทํางาน: | 69.1(ยาว) x 17..26(กว้าง) มม. | สนามพิกเซล: | 0.27 x 0.27 มม. |
| วิธีการขับขี่: | 1/64 วงจรทํางาน | อุณหภูมิในการทำงาน: | -40°C ถึง +85°C |
| อุณหภูมิในการจัดเก็บ: | -45°C ถึง +90°C | ไอซีไดร์เวอร์: | COF SSD1322 |
| แรงดันไฟฟ้า: | 3V | ระดับสีเทา: | 16 ระดับสีเทา |
| หมายเลขพิน: | พินส่วนหัว 7 ตัว พิน 4 ตัวเสริม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 256x64 OLED Display 6800,8080 256x64 OLED Display,SPI 2.8 นิ้ว OLED Display |
||
OLED 2.8 นิ้ว 256x64 จอ, สภาพเทา OLED 2.8 นิ้ว
ไดโอเดสออกแสงอินทรีย์ (OLED) เป็นเทคโนโลยีรุ่นใหม่, ภาพที่สว่างและชัดเจนกว่ากับความเร็วการตอบสนองที่เคลื่อนไหวมากขึ้น.SFOM280YZ16-25664WB-01จอ OLED ผลิตจาก 256 x 64 จุดสีโมโนตัวต่อตัว โมดูล OLED นี้มีน้ําหนักเบา แรงต่ําและเล็ก มีอินเตอร์เฟสต่าง ๆ เป็นตัวเลือกตัวเลือกที่มีอยู่ 6800โมดูลทําจาก COB OLEDs มีข้อดีของโมดูลที่ติดตั้งได้ง่ายต่อการใช้งานของลูกค้าเพราะมีบอร์ด PCB บนมัน
SFOM280YZ16-25664WB-01 เป็นโมดูลจอ OLED แบบเมทริกแต้ม 256x64 COF แบบกราฟฟิคแบบเมทริก passive. ขนาดของพื้นที่ที่ใช้งานคือ 2.8 ช่องทางด้านตรงข้ามกับมิติโมดูล 97 x 32.5 มม.จอ OLED ขนาด 8 นิ้ว มี IC SSD1322U, และมีสัดส่วนความแตกต่างสูง 20,000: 1. มีตัวเลือกอินเตอร์เฟซหลายอย่างให้เลือก, รวมถึง 6800, 8080 และอินเตอร์เฟส SPI.ค่าปกติคือ 3V. สีที่ปล่อยออกมามีสีเหลือง, สีฟ้าและสนับสนุนสีเทาระบบ POS, สินค้าเครื่องใช้, แอพลิเคชั่นในบ้าน, เครื่องมืออุตสาหกรรม, อัตโนมัติ, ระบบแสดงเสียง/ภาพ, เครื่องใช้ดูแลตัวเอง, สินค้าในครัวเรือน, จอแสดงรถยนต์การแสดงข้อมูลแบบไดนามิก เป็นต้น.
ลักษณะ
| สินค้า: | 2จอ OLED กราฟฟิก ขนาด.8 นิ้ว | การแก้ไข: | 256x64 พิกเซล |
|---|---|---|---|
| โหมดการแสดง: | แมทริกซ์แบบปาสิฟ | อินเตอร์เฟซ: | 3/4 SPI, 6800 8080 อินเตอร์เฟซ |
| ออตติกส์: | มุมมองทั้งหมด | รูปแบบ Dim: | 97.0(L) X 32.5 ((W) X 6.4 ((T) มม |
| พื้นที่ทํางาน: | 69.1 ((L) X 17..26 ((W) มม. | พิกเซลปิตช์: | 0.27 X 0.27 มม. |
| วิธีการขับรถ: | 1/64 วงจร งาน | อุณหภูมิการทํางาน | -40°C ถึง +85°C |
| ความร้อนในการเก็บ: | -45°C ถึง +90°C | ไดรเวอร์ IC: | COF SSD1322 |
| ความดันไฟฟ้า: | 3V | ขนาดสีเทา: | 16 สีเทา |
| หมายเลขปิน: | 7 ปินหัวหน้า 4 ปิน | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
OLED 2.8 นิ้ว 256x64 จอ, สีเทาขนาด OLED 2.8 นิ้วการวาด
การนิยาม Pin
| พิน เลข | สัญลักษณ์ |
| 1 | VSS |
| 2 | VCC_IN |
| 3 | NC |
| 4 | D0/CLK |
| 5 | D1/DIN |
| 6 | D2 |
| 7 | D3 |
| 8 | D4 |
| 9 | D5 |
| 10 | D6 |
| 11 | D7 |
| 12 | E/RD# |
| 13 | R/W# |
| 14 | D/C# |
| 15 | RES# |
| 16 | CS# |
ลักษณะของแสง
|
|
สัญลักษณ์ | เงื่อนไข | นาที | แบบ | แม็กซ์ |
หน่วย |
| ความสว่าง | Lbr |
พร้อมเครื่อง Polarizer |
60 | 80 | - | cd/m2 |
| C.I.E. (ขาว) | (x) (y) | โดยไม่ใช้เครื่องขั้ว | 0.280.29 | 0.32.033 | 0.36 0.37 | |
| ความแตกต่างของห้องมืด | CR | - | >2000:1 | - | ||
| มุมมอง | > 160 | - | - | ระดับ |

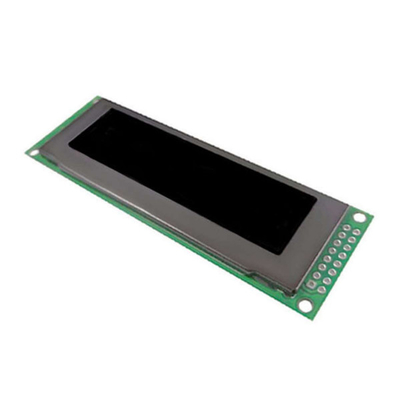

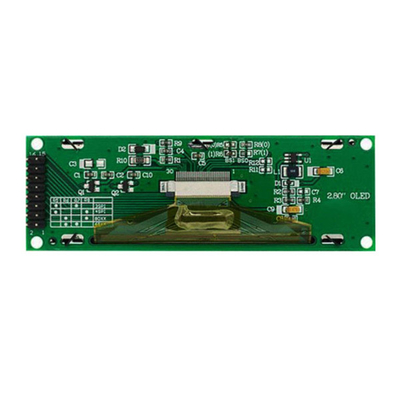

OLED 2.8 นิ้ว 256x64 จอ, ขนาดเทา OLED 2.8 นิ้ว ภาพสินค้า
